WMI-architektúra

A WMI támogatásához az illesztőprogram WMI-szolgáltatóként regisztrál. A WMI-szolgáltató egy Win32 dinamikus csatolású kódtár (DLL), amely a WMI-kérelmeket kezeli, és WMI-rendszerállapot-adatokat szolgáltat. Nézze meg a WMI-adatszolgáltatóként való regisztrálást, hogy megtudja, hogyan regisztrálhat egy illesztőprogram WMI-szolgáltatóként.

Miután az illesztőprogramot WMI-szolgáltatóként regisztrálták, a WMI-felhasználók adatokat kérnek, vagy meghívják a szolgáltatók által közzétett metódusokat.

A lekérdezési kérések a felhasználói módú felhasználóktól a WMI kernel módú szolgáltatásba kerülnek, amely IRP-kéréseket küld az illesztőprogramnak.

Ha például egy WMI-ügyfél egy adott adatblokkot kér, a WMI kernelösszetevő lekérdezési kérelmet küld az illesztőprogramnak az adatok lekéréséhez vagy beállításához. Az illesztőprogram a WMI-kérések kezeléséről szóló cikkben leírtak szerint kezeli a WMI-kéréseket.

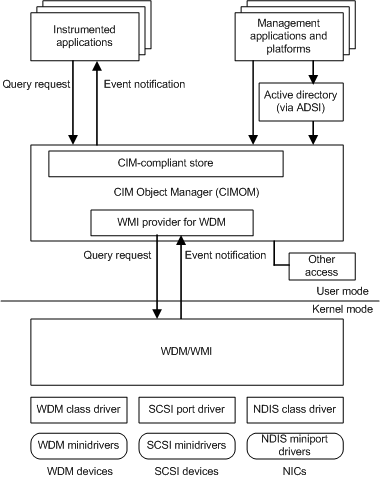

Az alábbi ábrán ez az adatfolyam látható:
