Connection-Oriented környezet

Az NDIS a következő kapcsolatorientált illesztőprogramokat támogatja:

• Kapcsolatorientált ügyfél

• Híváskezelő

• Integrált miniport-híváskezelő (MCM) illesztőprogram

• Kapcsolatorientált miniportillesztő

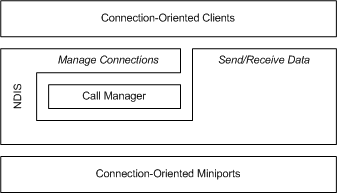

Az alábbi ábra a kapcsolatorientált ügyfelek, a híváskezelő és a miniportillesztő konfigurációját mutatja be.

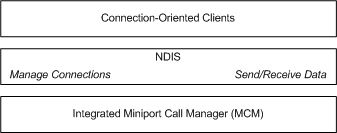

Az alábbi ábra a kapcsolatorientált ügyfelek és az integrált MCM-illesztő konfigurációját mutatja be.

A kapcsolatorientált miniportillesztők egy vagy több hálózati adaptert (NIC-t) vezérelnek, és kapcsolatot biztosítanak a kapcsolatorientált protokollillesztők (kapcsolatorientált ügyfelek és híváskezelők) és a hálózati adapter hardvere között.

A kapcsolatorientált miniportillesztők által végrehajtott kapcsolatorientált műveletek összefoglalását a Connection-Oriented Miniport-illesztőprogramok által végrehajtott műveletekcímű cikkben tekintheti meg.

A híváskezelő egy NDIS protokollillesztő, amely hívásbeállítási és lebontási szolgáltatásokat biztosít a kapcsolatorientált ügyfelek számára. Híváskezelő:

• A kapcsolatorientált miniportillesztők küldési és fogadási képességeit használja a jelátviteli üzenetek hálózati entitásokkal, például hálózati kapcsolókkal vagy távoli társokkal való cseréjére.

• Egy vagy több jelzőprotokoll-illesztőprogramot támogat. A híváskezelő által végrehajtott kapcsolatorientált műveletek összegzését a Connection-Oriented Híváskezelők által végrehajtott műveletek című témakörben tekintheti meg.

Az integrált MCM-illesztő egy kapcsolatorientált miniportillesztő, amely híváskezelő szolgáltatásokat is biztosít a kapcsolatorientált ügyfelek számára. Az MCM-illesztőprogramok jellemzői a következők:

• Az MCM-illesztő ugyanazokat a kapcsolatorientált szolgáltatásokat nyújtja az ügyfeleknek, mint egy híváskezelő, amely egy kapcsolatorientált miniportillesztővel van párosítva; azonban a híváskezelő-miniport illesztő felülete belső az illesztőprogram számára, ezért átlátszatlan az NDIS számára.

• Egyszerre több híváskezelő és MCM-illesztőprogram is létezhet ugyanabban a környezetben.

• Minden híváskezelő vagy MCM-illesztő több jelző protokollillesztőt is támogat.

Az MCM-illesztőprogramok és a híváskezelők részletes összehasonlítása: Hogyan különbözik az MCM-illesztőprogram a Call Managertől.

Kapcsolatorientált ügyfél:

• A híváskezelő vagy az MCM-illesztő hívásbeállítási és lebontási szolgáltatásait használja.

• Egy kapcsolatorientált miniportillesztő vagy egy MCM-illesztő küldési és fogadási képességeit használja az adatok küldéséhez és fogadásához.

• Saját hálózati és átviteli rétegbeli szolgáltatásokat biztosíthat egy felsőbb rétegű alkalmazásnak.

• A híváskezelő és egy kapcsolatorientált miniport-illesztőprogram szolgáltatásait használja, vagy az MCM-illesztő szolgáltatásait használja a felső rétegében.

• Lehet egy adaptációs réteg, amely egy régi protokoll és a kapcsolatorientált NDIS között található.

  Az ilyen alkalmazkodási rétegek híváskezelési szolgáltatásokat használnak a mögöttes kapcsolatok létrehozásához, de elrejtik a kapcsolatorientált jelleget a fölötte lévő kapcsolat nélküli protokolloktól.

Jegyzet A kapcsolatorientált ügyfél felső peremhálózati felületének meghatározása meghaladja az NDIS dokumentációjának hatókörét. Ha egy ügyfél adaptációs rétegként szolgál, annak felső peremfelületét a kapcsolatorientált NDIS-hez alkalmazkodó protokoll határozza meg.

A kapcsolatorientált ügyfél által végrehajtott kapcsolatorientált műveletek összefoglalását az ügyfelek által végrehajtottConnection-Oriented műveletek című témakörben tekintheti meg.
