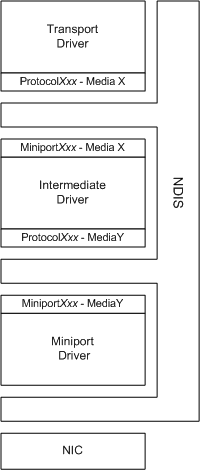

Az alábbi ábrán látható, hogy a köztes illesztőprogramok jellemzően a miniport-illesztőprogramok és a szállítási protokoll illesztőprogramjai között vannak rétegzve.
Jegyzet
Az NDIS-illesztő veremről és a négy NDIS-illesztőtípus közötti kapcsolatot bemutató diagramról az NDIS-illesztőveremcímű cikkben talál további információt.
Az illesztőprogram-hierarchiában elfoglalt köztes pozíciója miatt a köztes illesztőprogramnak kommunikálnia kell a protokollt felülíró illesztőprogramokkal és a mögöttes miniportillesztőkkel, hogy elérhetővé tegye a következőt:
A protokoll belépési pontjai.
Az alsó rétegén az NDIS meghívja a ProtocolXxx függvényeket, hogy közölje a mögöttes miniport-illesztőprogramok kéréseit. A köztes illesztőprogram úgy jelenik meg, mint egy protokollillesztő egy mögöttes miniportillesztő számára.
Miniport-vezérlő belépési pontjai.
A felső szélén az NDIS meghívja a MiniportXxx függvényeket, hogy egy vagy több fölérendelt protokollillesztő kéréseit közölje. A köztes illesztőprogram úgy néz ki, mint egy miniportillesztő egy túlterjedő protokollillesztőhöz.
A köztes illesztők a MiniportXxx függvényeinek egy részét exportálják a felső peremén. Egy vagy több virtuális adaptert is exportál, amelyekhez a protokoll túlillesztői köthetnek. A protokollillesztők számára a köztes illesztő által exportált virtuális adapter fizikai hálózati adapternek tűnik. Amikor egy protokollillesztő csomagokat vagy kéréseket küld egy virtuális adapternek, a köztes illesztőprogram propagálja ezeket a csomagokat és kéréseket a mögöttes miniport-illesztőprogramnak. Ha a mögöttes miniport-illesztőprogram a fogadott csomagokat jelzi, válaszol egy protokollillesztő információkéréseire, vagy állapotot jelez, a köztes illesztőprogram propagálja az ilyen csomagokat, válaszokat és állapotokat a virtuális adapterhez kötött protokollillesztőkig.
A köztes illesztőprogramokat a következő célokra használhatja:
Fordítás különböző hálózati adathordozók között.
Egyensúlyozza a csomagátvitelt több hálózati adapter között. A terheléselosztási illesztőprogram egy virtuális adaptert tesz elérhetővé az átviteli protokollok számára, és elosztja a küldött csomagokat több hálózati kártyára.
