A Microsoft USB-teszteszköz (MUTT) olyan eszközök gyűjteménye, amelyekkel tesztelheti az USB-hardverek és a Microsoft USB-illesztőprogramok vermet. Ez a cikk rövid áttekintést nyújt a MUTT-eszközök különböző típusairól, az eszköz használatával futtatható tesztekről, és topológiákat javasol a vezérlő, a központ, az eszköz és a BIOS/UEFI teszteléséhez.
A MUTT-eszközökkel való kommunikációhoz szüksége van a MUTT szoftvercsomagra. Ez a csomag számos olyan teszteszközt és illesztőprogramot tartalmaz, amelyek lehetővé teszik, hogy a hardvertesztelő mérnökök teszteljék usb-vezérlőjük vagy hubjuk együttműködését a Microsoft USB-illesztőprogram-veremével. A teszteszközök ellenőrzik az USB-gazdagépvezérlő szoftverét, hardverét (beleértve a belső vezérlőprogramot) és a gazdagépvezérlő és az eszköz között telepített USB Hubot.
Töltse le a MUTT szoftvercsomagot a teszteszközök legújabb verziójának beszerzéséhez.
MUTT-eszközök lekérése
Az ebben a cikkben felsorolt gyártók olyan MUTT hardverlemezeket árulnak, amelyekre az együttműködési tesztek futtatásához szükség van.
| Eszköz | Gyártók |
|---|---|
| MUTT | JJG Technologies |
| MUTT-csomag | JJG Technologies |
| SuperMUTT | JJG Technologies |
| SuperMUTT-csomag | VIA Labs |
| Kettős szerepkörű (DR) MUTT | JJG Technologies |
| Type-C kétszerepkörű (DR) kapcsolati egység |
MCCI JJG Technologies |
MUTT
A CY3681 EZ-USB FX2 fejlesztőkészlet (Cypress FX2) tervei alapján.
Kompatibilis a FX2 képességekkel, például nagy sebességű és teljes sebességű adatátvitel a tömb, izokron, vezérlő és megszakítási végpontokhoz.
USB 2.0-eszközökről érkező forgalmat szimulál.
MUTT-csomag
A MUTT Pack egy USB 2.0 hub és egy FX2 eszköz kombinációja, amely vezérli a központot, és alsóbb rétegbeli eszközként működik.
A Cypress Hub és a Cypress FX2 kialakítása alapján.
Központi képességek. Ez több TT vagy egy TT nagy sebességű központként is működhet; túláramot szimulál.
Olyan alsóbb rétegbeli portot tesz elérhetővé, amely be- vagy kikapcsolható.
Az USB 2.0 hub viselkedését szimulálja.
Önműködő vagy buszos üzemmódban is működik.

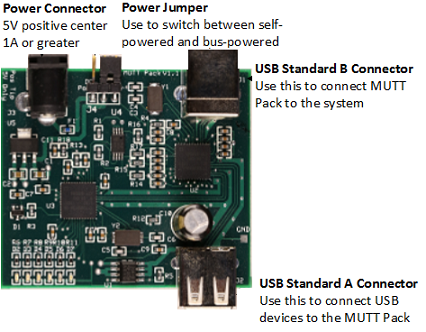

A MUTT Pack két USB-csatlakozóval rendelkezik. A standard B összekötő a MUTT Pack gazdarendszerhez való csatlakoztatására szolgál. A standard A-összekötő a MUTT-csomag beágyazott hubja alatt található, és további eszközteszteléshez használható (erről a dokumentum későbbi részében olvashat).
Hogyan működtessük a MUTT-csomagot
A MUTT Pack egy kis ugrót használ (lásd a 3. ábrát) az önmeghajtású és a buszos üzemmódok közötti váltáshoz. Buszos módban a gazdarendszer USB-busza működteti a MUTT Pack csomagot. Önműködő módban a MUTT Pack külső 5V-os tápadapterrel működik.
A MUTT-csomag energiaellátásának meghatározásához használja az alábbi folyamatábrát:
Jegyzet
Ne használja a MUTT-csomagot a váltókapcsoló nélkül.
Ez a kép bemutatja, hogyan használhatja a jumpert a MUTT Pack gazdarendszer USB-busz általi energiaellátásához:
Ez a kép bemutatja, hogyan használhatja a jumpert a MUTT-csomag külső tápadapterrel való energiaellátásához:
A MUTT-csomag jumpereit módosításakor válassza le a meglévő hálózati adaptereket és a gazdarendszer kábelét.
SuperMUTT
- Az FX3 EZ-USB FX3 designja alapján.
- SuperSpeed-funkciókat implementál, például a tömeges streamek funkciót.
- Usb 3.0-s eszközforgalmat szimulál.
- ez az eszköz nem támogatja a kis sebességű működést.
SuperMUTT-csomag
A SuperMUTT Pack két eszköz egyben. Ez egy USB 3.0 hub egy Cypress FX2 eszközzel az alsó csatlakozón. Az eszköz vezérli a központot, és alsóbb rétegbeli eszközként is működik. A SuperMUTT Pack az USB 3.0 hub viselkedését szimulálja.
Az alsóbb rétegbeli eszköz egy 2.0-s eszköz, nem USB 3.0-s eszköz.
DR MUTT
A DR MUTT SuperMutt-ként működik a vizsgált eszköz gazda módjának tesztelésekor, de gazda módra is átválthat a vizsgált eszköz funkció módjának teszteléséhez.
USB Type-C ConnEx

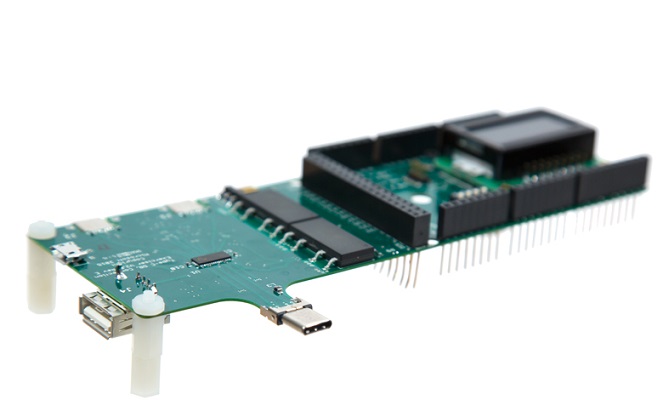

Az USB Type-C Connection Exerciser (USB Type-C ConnEx) egy egyéni pajzs, amely négy az egyhez kapcsolóval automatizálja az USB-Type-C együttműködési forgatókönyveket. A pajzs úgy lett kialakítva, hogy Arduino-val működjön mikrovezérlőként. További információért lásd USB Type-C rendszerek tesztelése USB Type-C ConnEx.
