Hálózati ATC használatával helyezze üzembe a gazdahálózatot.

A következőkre vonatkozik: Windows Server 2025; Azure Local 2311.2 és újabb verziók

Ez a cikk végigvezeti a hálózati ATC követelményein, ajánlott eljárásain és üzembe helyezésén. A hálózati ATC leegyszerűsíti a Windows Server és az Azure Local fürtök üzembe helyezésének és hálózati konfigurációjának kezelését. A hálózati ATC szándékalapú megközelítést biztosít a gazdagép hálózat telepítéséhez. Ha megad egy vagy több szándékot (kezelést, számítást vagy tárolást) a hálózati adapterhez, automatizálhatja a kívánt konfiguráció üzembe helyezését. A hálózati ATC-vel kapcsolatos további információkért, beleértve az áttekintést és a definíciókat, tekintse meg a Hálózati ATC áttekintését.

Ha visszajelzést kap, vagy bármilyen problémába ütközik, tekintse át a követelményeket és az ajánlott eljárásokat ismertető szakaszt, ellenőrizze a Hálózati ATC eseménynaplóját, és működjön együtt a Microsoft támogatási csapatával.

Előfeltételek

A hálózati ATC használatához kövesse az alábbi előfeltételeket:

  • A fürt minden kiszolgálójának Windows Server 2025 vagy újabb rendszert kell futtatnia a Windows Serverhez, az Azure Local-környezetekhez pedig a 2311.2-es vagy újabb verziót.

  • Windows Serverhez vagy Azure Localhoz minősített fizikai gazdagépeket kell használnia. A védett magos kiszolgálóhoz minősített hardverekért lásd a Windows Server katalógusát. Az Azure Local érvényesített vagy magasabb csomópontjaiért tekintse meg az Azure Local katalógusát.

  • Az ugyanabban a hálózati ATC-szándékban lévő adaptereknek szimmetrikusnak (azonos kialakításúnak, modellnek, sebességnek és konfigurációnak) kell lenniük, és minden fürtcsomóponton elérhetőnek kell lenniük.

    • Az aszimmetrikus adapterek bármilyen szándék üzembe helyezésének meghiúsulásához vezetnek. A hálózati ATC a szándék üzembe helyezése előtt automatikusan megerősíti a fürt összes csomópontjának adapterszimmetriát.

    • Az adapter szimmetriával kapcsolatos további információkért lásd a Switch Embedded Teaming (SET) című témakört.

  • A szándékban meghatározott minden fizikai adapternek ugyanazt a nevet kell használnia a fürt összes csomópontján.

  • Győződjön meg arról, hogy minden hálózati adapter "Up" állapotú, a PowerShell-parancsmag Get-NetAdapter által ellenőrzött módon.

  • Minden csomóponton telepítve kell lennie a következő Windows Server-funkcióknak:

    • Hálózat ATC
    • Hyper-V
    • Klaszterezés meghibásodás esetén
    • Adatközponti híd

    Íme egy példa a szükséges funkciók PowerShell-lel történő telepítésére:

    Install-WindowsFeature -Name NetworkATC, Hyper-V, 'Failover-Clustering', 'Data-Center-Bridging' -IncludeManagementTools

  • Helyezze be minden adaptert ugyanabba a PCI-foglalatba minden egyes gazdagépbe. Ez a gyakorlat megkönnyíti az automatikus elnevezési konvenciók képalkotó rendszerek általi létrehozását.

  • Konfigurálja a fizikai hálózatot (kapcsolókat) a hálózati ATC előtt, beleértve a VLAN-okat, az MTU-t és a DCB-konfigurációt. További információ: Fizikai hálózati követelmények.

Fontos

A hálózati ATC virtuális gépeken való üzembe helyezése csak tesztelési és érvényesítési célokra használható. A VM-alapú üzembe helyezéshez felül kell írnia az alapértelmezett adapter beállításait, hogy letiltsa a NetworkDirect tulajdonságot. A felülbírálás elküldésével kapcsolatos további információkért lásd: Az alapértelmezett hálózati beállítások felülbírálása.

A hálózati ATC önálló módban való üzembe helyezése csak tesztelési és érvényesítési célokra használható.

Gyakori hálózati ATC-parancsok

A hálózati ATC számos új PowerShell-parancsot tartalmaz. Futtassa aGet-Command -ModuleName NetworkATC parancsmagot az azonosításukhoz. Győződjön meg arról, hogy a PowerShell rendszergazdaként fut.

A Remove-NetIntent parancsmag eltávolít egy intenciát a helyi csomópontból vagy klaszterből. Ez a parancs nem pusztítja el a meghívott konfigurációt.

Példa szándékok

A hálózati ATC módosítja, hogyan telepíti a gazdagépek hálózatát, nem pedig azt, hogy mit telepít. Több forgatókönyvet is üzembe helyezhet, ha a Microsoft minden forgatókönyvet támogat. Íme néhány példa a gyakori üzembehelyezési lehetőségekre és a szükséges PowerShell-parancsokra. Nem csak ezek a kombinációk érhetők el, de érdemes képet adni a lehetőségekről.

Az egyszerűség kedvéért a SET-csapatonként csak két fizikai adaptert mutatunk be, de továbbiak is hozzáadhatóak. További információkért lásd: Gazdagép hálózatának megtervezése.

Teljesen összpontosított szándék

Ehhez a szándékhoz a számítási, tárolási és felügyeleti hálózatok minden fürtcsomóponton üzembe lesznek helyezve és felügyelve.

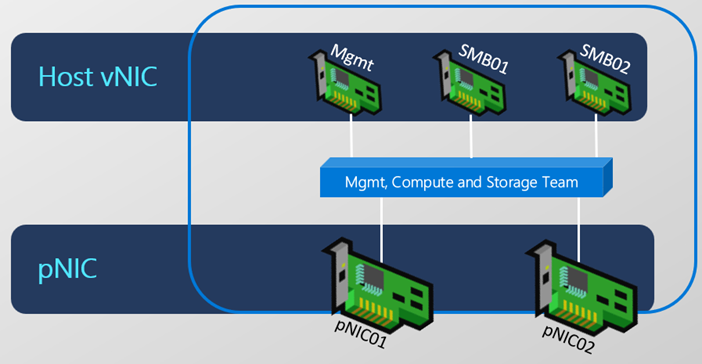

Teljesen konvergens szándék

Add-NetIntent -Name ConvergedIntent -Management -Compute -Storage -AdapterName pNIC01, pNIC02

Konvergens számítási és tárolási szándék; külön felügyeleti szándék

A rendszer két szándékot kezel a fürtcsomópontok között. A menedzsment a pNIC01-et és a pNIC02-t használja; a számítás és a tárolás különböző adaptereken vannak.

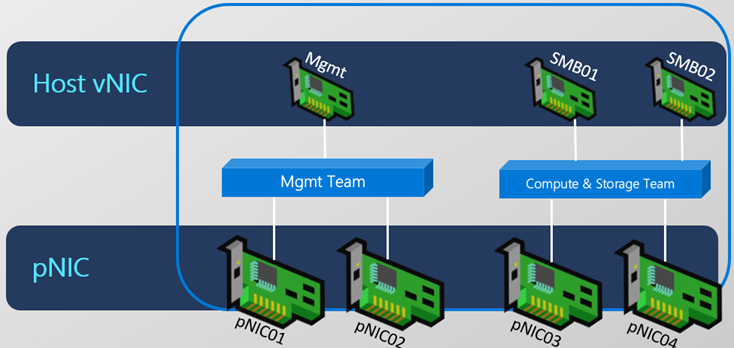

Tárolási és számítási konvergens szándék

Add-NetIntent -Name Mgmt -Management -AdapterName pNIC01, pNIC02
Add-NetIntent -Name Compute_Storage -Compute -Storage -AdapterName pNIC03, pNIC04

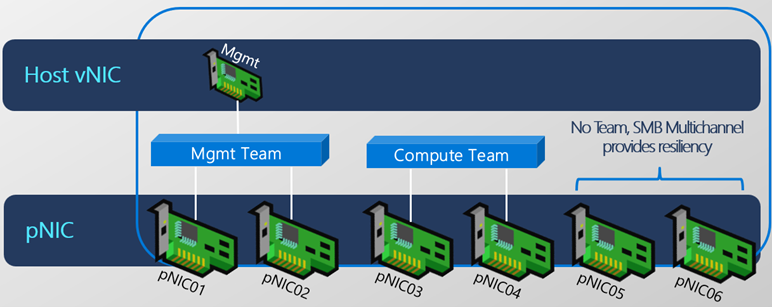

Teljesen szétbontott szándék

Ehhez a szándékhoz a számítási, tárolási és felügyeleti hálózatok mindegyike különböző adaptereken van felügyelve az összes fürtcsomóponton.

Teljesen lebontott szándék

Add-NetIntent -Name Mgmt -Management -AdapterName pNIC01, pNIC02
Add-NetIntent -Name Compute -Compute -AdapterName pNIC03, pNIC04
Add-NetIntent -Name Storage -Storage -AdapterName pNIC05, pNIC06

Csak tárolási szándék

Ehhez a szándékhoz csak a tárterületet kezeli a rendszer. A felügyeleti és számítási adaptereket nem a hálózati ATC kezeli.

Csak tárolási szándék

Add-NetIntent -Name Storage -Storage -AdapterName pNIC05, pNIC06

Számítási és felügyeleti szándék

Ehhez a szándékhoz a számítási és felügyeleti hálózatokat a rendszer kezeli, a tárolást azonban nem.

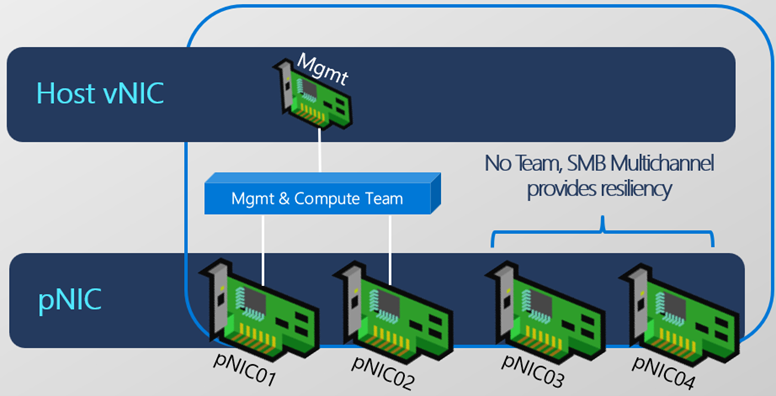

Felügyeleti és számítási szándék

Add-NetIntent -Name Management_Compute -Management -Compute -AdapterName pNIC01, pNIC02

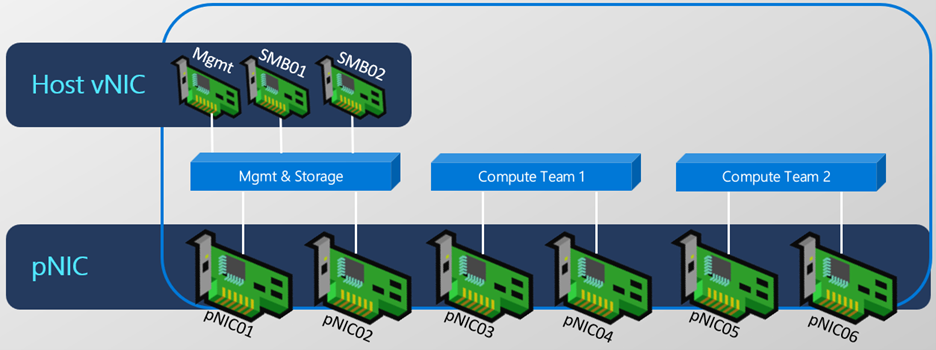

Több számítási (váltó) szándék

Ehhez a szándékhoz több számítási kapcsolót is felügyel a rendszer.

Több kapcsoló beállítási célja

Add-NetIntent -Name Compute1 -Compute -AdapterName pNIC03, pNIC04
Add-NetIntent -Name Compute2 -Compute -AdapterName pNIC05, pNIC06

Alapértelmezett hálózati ATC-értékek

Ez a szakasz felsorolja a hálózati ATC által használt legfontosabb alapértelmezett értékeket.

Alapértelmezett értékek

Ez a szakasz a hálózati ATC által beállított további alapértelmezett értékeket ismerteti.

Alapértelmezett VLAN-k

A hálózati ATC alapértelmezés szerint a következő VLAN-okat használja a tárolási szándékú adapterekhez. Ha az adapterek fizikai kapcsolóhoz csatlakoznak, ezeknek a virtuális hálózatoknak engedélyezve kell lenniük a fizikai hálózaton. Ha az adapterek kapcsoló nélküliek, nincs szükség további konfigurációra.

Adapter célja Alapértelmezett érték
Menedzsment A felügyeleti adapterekhez konfigurált VLAN nincs módosítva
1. tárolóadapter 711
2. tárolóadapter 712
3. tárolóadapter 713
4. tárolóadapter 714
5. tárolóadapter 715
6. tárolóadapter 716
7. tárolóadapter 717
Tárolóadapter 8 718
Jövőbeli használat 719

Vegye figyelembe a következő parancsot:

Add-NetIntent -Name MyIntent -Storage -AdapterName pNIC01, pNIC02, pNIC03, pNIC04

A fizikai hálózati adapter (vagy szükség esetén a virtuális hálózati adapter) a 711-, 712-, 713- és 714-ek használatára van konfigurálva.

Megjegyzés:

A hálózati ATC lehetővé teszi, hogy módosítsa a StorageVlans paraméterrel használt VLAN-eket Add-NetIntent.

Automatikus tárolási IP-címzés

A hálózati ATC automatikusan konfigurálja az érvényes IP-címeket a tárolási szándék típusával rendelkező adapterekhez. A Network ATC egységes módon hajtja végre ezt a fürt összes csomópontján, és ellenőrzi, hogy a kiválasztott cím nincs-e már használatban a hálózaton.

Minden adapter alapértelmezett IP-címe minden csomópontnál a tárolási megoldásban az alábbiak szerint lesz beállítva:

átalakító IP-cím és alhálózat Virtuális Helyi Hálózat (VLAN)
pNIC1 10.71.1.X 711
pNIC2 10.71.2.X 712
pNIC3 10.71.3.X 713

Az automatikus tárolási IP-címzés felülbírálásához hozzon létre egy tárolási felülbírálást, és alkalmazza a felülbírálást egy szándék létrehozásakor.

$StorageOverride = New-NetIntentStorageOverrides
$StorageOverride.EnableAutomaticIPGeneration = $false

Add-NetIntent -Name MyIntent -Storage -Compute -AdapterName 'pNIC01', 'pNIC02' -StorageOverrides $StorageOverride

Cluster hálózati beállítások

A hálózati ATC alapértelmezés szerint konfigurálja a fürt hálózati funkcióinak készletét. Az alapértelmezett értékek az alábbiak:

Ingatlan Alapértelmezett
Hálózati név engedélyezése $true
ÉlőMigrációHálózatKiválasztásEngedélyezése $true
Engedélyezze a virtuális gép átviteli teljesítményét $true
Virtuális gép migrációs teljesítmény opció Az alapértelmezett érték kiszámítása: SMB, TCP vagy tömörítés
MaximálisVirtuálisGépÁthelyezések 1
MaximálisSMBMigrációsSávszélességGbps=`ben Az alapértelmezett érték kiszámítása a beállítás alapján történik

Alapértelmezett adatközpontok közötti átjárás (DCB) konfiguráció

A hálózati ATC a következő prioritásokat és sávszélesség-foglalásokat határozza meg. Ezt a konfigurációt a fizikai hálózaton is konfigurálni kell.

Politika Használd Alapértelmezett prioritás Alapértelmezett sávszélesség-foglalás
Klászter Fürt szívverésének foglalása 7 2%, ha az adapter(ek) <= 10 Gbps; 1% ha az adapter(ek) > 10 Gbps
SMB_Direct RDMA-tárolási forgalom 3 50%
Alapértelmezett Minden más forgalomtípus 0 Maradék

Megjegyzés:

A hálózati ATC-vel felülbírálhatja az alapértelmezett beállításokat, például az alapértelmezett sávszélesség-foglalást. Példákért lásd: Hálózati beállítások frissítése vagy felülbírálása.

Gyakori hibaüzenetek

Az új eseménynaplókban néhány egyszerű hibaelhárítási módszer létezik a szándék üzembe helyezési hibáinak azonosítására. Ez a szakasz néhány gyakori javítást ismertet, amikor probléma merül fel. Az alábbi hibák a parancsmag kimenetéből Get-NetIntentStatus származnak.

Hiba: Adapterkötés-konfliktus

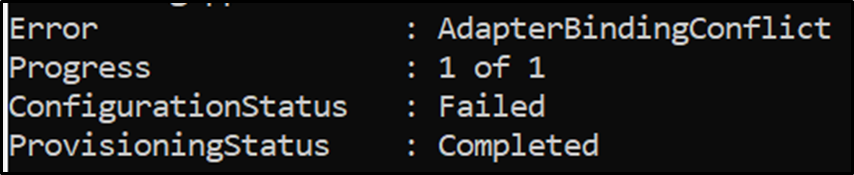

Képernyőkép az adapterkötési hibáról.

1. forgatókönyv: Az adapter valójában egy meglévő vSwitch-hez van kötve, amely ütközik a hálózati ATC által üzembe helyezett új vSwitchtel.

Megoldás: Távolítsa el az ütköző vSwitch-t, majd a Set-NetIntentRetryState-t

2. forgatókönyv: Az adapter az összetevőhöz van kötve, de nem feltétlenül vSwitch.

Megoldás: Tiltsa le a vms_pp összetevőt (kapcsolja ki az adaptert a vSwitchből), majd futtassa a Set-NetIntentRetryState parancsot.

Hiba: Ütköző forgalmi osztály

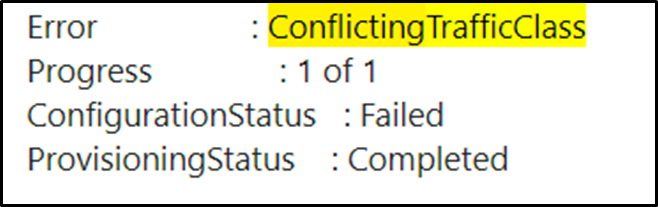

Képernyőkép az ütköző forgalmi osztály hibájáról.

Ez a probléma azért fordul elő, mert egy forgalmi osztály már konfigurálva van. Ez az előre konfigurált forgalmi osztály ütközik a hálózati ATC által üzembe helyezett forgalmi osztályokkal. Előfordulhat például, hogy az ügyfél már üzembe helyezett egy SMB nevű forgalmi osztályt, amikor a hálózati ATC egy hasonló, eltérő nevű forgalmi osztályt fog üzembe helyezni.

Megoldás:

Törölje a meglévő DCB-konfigurációt a rendszeren, majd futtassa a Set-NetIntentRetryState parancsot


Get-NetQosTrafficClass | Remove-NetQosTrafficClass
Get-NetQosPolicy | Remove-NetQosPolicy -Confirm:$false
Get-NetQosFlowControl | Disable-NetQosFlowControl

Hiba: RDMA nem működik (RDMANotOperational)

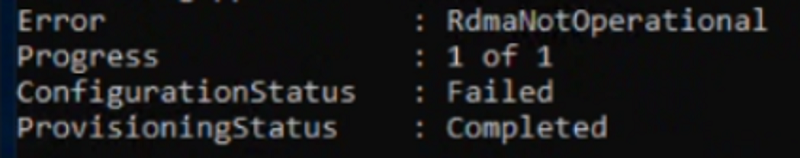

Képernyőkép az RDMA nem működési hibájáról.

A következő üzenet jelenhet meg:

  1. Ha a hálózati adapter beérkezett üzenetek illesztőprogramot használ. A beérkezett üzenetek illesztőprogramjai nem támogatottak, ezért frissíteni kell.

    Megoldás: Frissítse az adapter illesztőjét.

  2. Ha az SR-IOV le van tiltva a BIOS-ban.

    Megoldás: Az SR-IOV engedélyezése a rendszer BIOS-beli adapteréhez

  3. Ha az RDMA le van tiltva a BIOS-ban

    Megoldás: RDMA engedélyezése az adapterhez a rendszer BIOS-ban

Hiba: Érvénytelen izolációs azonosító (InvalidIsolationID)

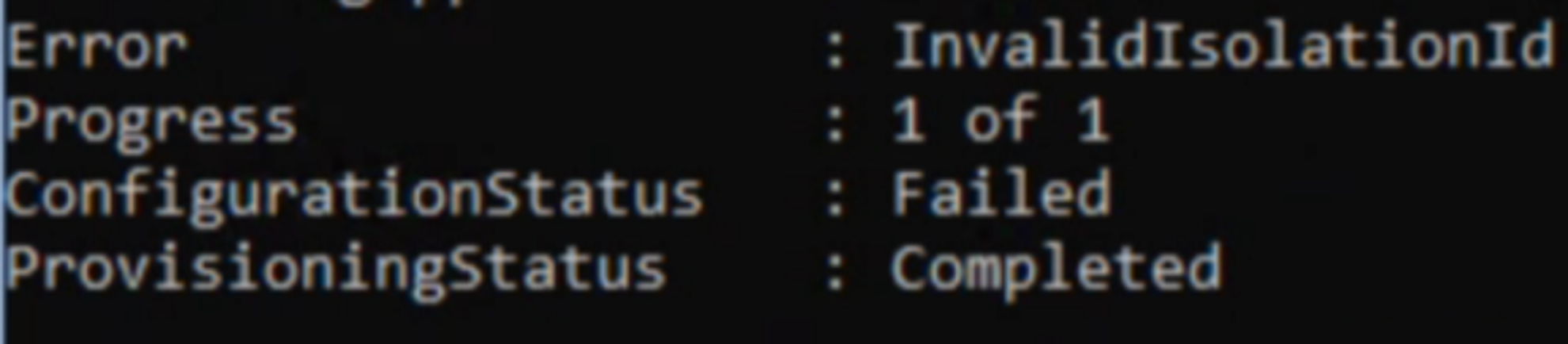

Érvénytelen elkülönítési azonosítóval kapcsolatos hiba képernyőképe.

Ez az üzenet akkor jelenik meg, ha a RoCE RDMA használatban van, és felülbírálta az alapértelmezett VLAN-t egy olyan értékkel, amely nem használható ezzel a protokollal. Például a RoCE RDMA nem nulla VLAN-t igényel, hogy a Prioritásos Áramlásvezérlés (PFC) jelölései hozzáadhatók legyenek a kerethez. 1 és 4094 közötti VLAN-értéket kell használni. A hálózati ATC több okból sem bírálja felül a megadott értéket rendszergazdai beavatkozás nélkül. A probléma megoldása:

  1. Válassza az iWARP-t RDMA (NetworkDirect) protokollként

    Megoldás: Ha az adapter támogatja, a hálózati ATC automatikusan az iWARP protokollt választja RDMA-protokollként, amely 0-s VLAN-azonosítót használhat. Távolítsa el azt a beállítást, amely a RoCE-t erőlteti mint választott protokollt.

  2. Az alapértelmezett VLAN-k használata

    Megoldás: Javasoljuk, hogy a hálózati ATC alapértelmezett VLAN-jait használja

  3. Érvényes VLAN használata

    VLAN megadásakor használja a -StorageVLANs paramétert, és adjon meg vesszővel elválasztott értékeket 1 és 4094 között.

Következő lépések

  • A hálózati ATC üzembe helyezésének kezelése. Lásd: Hálózati ATC kezelése.
  • Tudjon meg többet a megnyújtott fürtökről.
