Az Azure Stack HCI és a Windows Server-fürtök szimmetria kezelési irányelvei

A következőkre vonatkozik: Azure Stack HCI, 22H2 és 21H2 verzió; Windows Server 2022, Windows Server 2019

Az Azure Stack HCI és Windows Server fürtök akkor működnek a legjobban, ha minden szerver pontosan ugyanazokkal a meghajtókkal rendelkezik.

A valóságban felismerjük, hogy ez nem mindig praktikus. Ma vásárolhat tágas 3 TB-os merevlemezeket; jövőre lehetetlen lesz ilyen kicsi meghajtókat találni. Ezért bizonyos mennyiségű kombinálás és variálás várható és támogatott. Ne feledje azonban, hogy a szimmetria mindig jobb.

A Storage Spaces Direct az Azure Stack HCI és a Windows Server mögöttes tárolóvirtualizálási technológiája. Ez a cikk ismerteti a korlátozásokat, és példákat tartalmaz a közvetlen tárolóhelyek támogatott és nem támogatott konfigurációira.

Megszorítások

Ez a szakasz a meghajtótípus, a modell, a méret és a meghajtók számának korlátozásait ismerteti.

típus

Minden kiszolgálónak azonos típusú meghajtókkal kell rendelkeznie.

Ha például egy kiszolgáló rendelkezik NVMe-rel, mindegyiknek NVMe-et kell rendelkeznie.

Szám

Minden kiszolgálónak azonos számú meghajtóval kell rendelkeznie.

Ha például egy kiszolgálónak hat SSD-je van, mindnek hat SSD-nek kell lennie.

Megjegyzés:

Ideiglenesen eltérhet a meghajtók száma a hibák során, illetve a meghajtók hozzáadásakor vagy eltávolításakor.

Modell

Javasoljuk, hogy amikor csak lehetséges, használja az azonos modellhez és belső vezérlőprogram-verzióhoz tartozó meghajtókat. Ha nem tudja, válassza ki körültekintően a lehető leginkább hasonló meghajtókat. Az azonos típusú, élesen eltérő teljesítménnyel vagy kitartási jellemzőkkel rendelkező meghajtók keverését nem javasoljuk (kivéve, ha az egyik gyorsítótár, a másik pedig kapacitás), mert a Közvetlen tárolóhelyek egyenletesen osztja el az IO-t, és nem tesz különbséget a modell alapján.

Megjegyzés:

A hasonló SATA- és SAS-meghajtók keverése és egyeztetése rendben van.

Méret

Javasoljuk, hogy amikor csak lehetséges, azonos méretű meghajtókat használjunk. A különböző méretű kapacitásmeghajtók használata használhatatlan kapacitást eredményezhet, és a különböző méretű gyorsítótár-meghajtók használata nem javíthatja a gyorsítótár teljesítményét. További részletekért tekintse meg a következő szakaszt.

Figyelmeztetés

A különböző kapacitásmeghajtók mérete a kiszolgálók között rekedt kapacitást eredményezhet.

Értse meg: a kapacitás kiegyensúlyozatlan

A Közvetlen tárolóhelyek elég robusztusak a meghajtók és a kiszolgálók kapacitáshiányának kezeléséhez. Még akkor is, ha az egyensúlyhiány súlyos, minden továbbra is működik. Több tényezőtől függően azonban előfordulhat, hogy a nem minden kiszolgálón elérhető kapacitás nem használható.

Ennek okának megtekintéséhez tekintse meg az alábbi egyszerűsített ábrát. Minden színes mező egy tükrözött adatpéldányt jelöl. Az A, az A és az A'' jelölésű mezők például ugyanazon adatok három példányát képezik. A kiszolgálói hibatűrés betartásához ezeket a másolatokat különböző kiszolgálókon kell tárolni.

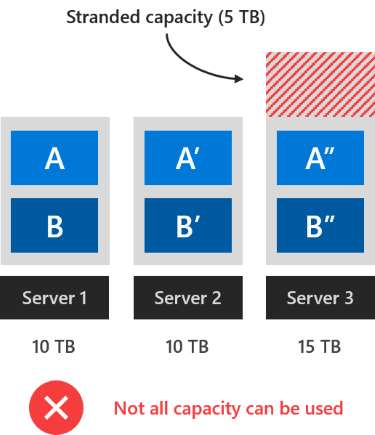

Elhagyatott kapacitás

Az 1. kiszolgáló (10 TB) és a 2. kiszolgáló (10 TB) megtelt. A Server 3 nagyobb meghajtókkal rendelkezik, ezért teljes kapacitása nagyobb (15 TB). Ha azonban több háromirányú tükrözési adatot szeretne tárolni a 3. kiszolgálón, az 1. és a 2. kiszolgálón is szükség lenne másolatokra, amelyek már megteltek. A 3. kiszolgáló fennmaradó 5 TB-kapacitása nem használható – ez rekedt kapacitás.

Háromutas tükör, három kiszolgáló, rekedt kapacitás.

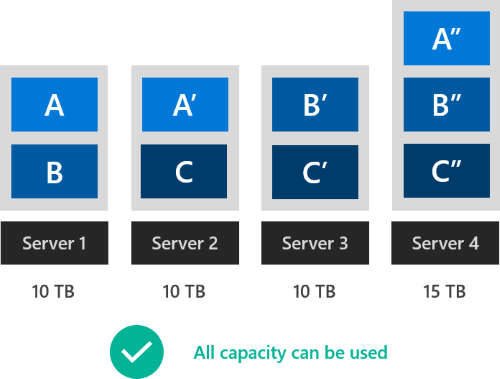

Optimális elhelyezés

Ezzel szemben négy, 10 TB-os, 10 TB-os, 10 TB-os és 15 TB-os kapacitású kiszolgálóval és háromutas tükrözési rugalmassággal a másolatokat érvényesen úgy lehet elhelyezni, hogy az az összes rendelkezésre álló kapacitást felhasználja a rajzolt módon. Amikor ez lehetséges, a Storage Spaces Direct kiosztó megkeresi és használja az optimális elhelyezést, így nincs kihasználatlan kapacitás.

Háromoldalú tükör, négy kiszolgáló, nincs kihasználatlan kapacitás.

A kiszolgálók száma, a rugalmasság, a kapacitás egyensúlyhiányának súlyossága és egyéb tényezők befolyásolják, hogy van-e rekedt kapacitás. A legprudenciálisabb általános szabály annak feltételezése, hogy csak az összes kiszolgálón elérhető kapacitás garantáltan használható.

Tudnivalók: gyorsítótár kiegyensúlyozatlansága

A Közvetlen tárolóhelyek a meghajtók és a kiszolgálók közötti gyorsítótár-kiegyensúlyozatlanság ellen is képesek. Még akkor is, ha az egyensúlyhiány súlyos, minden továbbra is működik. Emellett mindig az összes elérhető gyorsítótárat a legteljesebb mértékben használja.

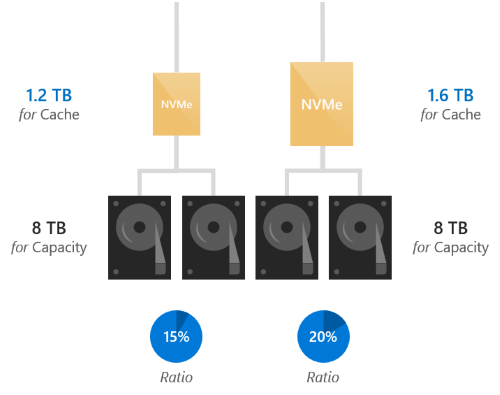

A különböző méretű gyorsítótár-meghajtók használata nem biztos, hogy egyenletesen vagy kiszámíthatóan javítja a gyorsítótár teljesítményét: csak a nagyobb gyorsítótár-meghajtókkal rendelkező kötések meghajtóinak I/O-jának teljesítménye javulhat. A Storage Spaces Direct egyenletesen osztja el az I/O-t a kötések között, és nem tesz különbséget a gyorsítótár és a kapacitás aránya alapján.

Gyorsítótár-egyensúlyhiány.

Jótanács

A gyorsítótár-kötésekről további információt a tárolókészlet gyorsítótárának ismertetése című témakörben talál.

Példakonfigurációk

Íme néhány támogatott és nem támogatott konfiguráció:

Támogatott: különböző modellek kiszolgálók között

Az első két kiszolgáló az "X" NVMe modellt használja, a harmadik pedig a "Z" NVMe modellt, ami nagyon hasonló.

1. kiszolgáló 2. kiszolgáló 3. kiszolgáló
2 x NVMe Model X (gyorsítótár) 2 x NVMe Model X (gyorsítótár) 2 x NVMe Model Z (gyorsítótár)
10 x SSD Model Y (kapacitás) 10 x SSD Model Y (kapacitás) 10 x SSD Model Y (kapacitás)

Ez támogatott.

Támogatott: különböző modellek a kiszolgálón belül

Minden kiszolgáló az "Y" és a "Z" HDD-modellek különböző kombinációját használja, amelyek nagyon hasonlóak. Minden kiszolgáló 10 teljes HDD-vel rendelkezik.

1. kiszolgáló 2. kiszolgáló 3. kiszolgáló
2 x SSD Model X (gyorsítótár) 2 x SSD Model X (gyorsítótár) 2 x SSD Model X (gyorsítótár)
7 x HDD Model Y (kapacitás) 5 x HDD Model Y (kapacitás) 1 x HDD Model Y (kapacitás)
3 x HDD Model Z (kapacitás) 5 x HDD Model Z (kapacitás) 9 x HDD Model Z (kapacitás)

Ez támogatott.

Támogatott: különböző méretek a szervereken

Az első két kiszolgáló 4 TB HDD-t használ, a harmadik kiszolgáló azonban hasonló 6 TB HDD-t használ.

1. kiszolgáló 2. kiszolgáló 3. kiszolgáló
2 x 800 GB NVMe (gyorsítótár) 2 x 800 GB NVMe (gyorsítótár) 2 x 800 GB NVMe (gyorsítótár)
4 x 4 TB HDD (kapacitás) 4 x 4 TB HDD (kapacitás) 4 x 6 TB HDD (kapacitás)

Ez támogatott, bár rekedt kapacitást eredményez.

Támogatott: különböző méretek a kiszolgálón belül

Minden kiszolgáló 1,2 TB-os és hasonló 1,6 TB SSD-t használ. Minden kiszolgáló összesen 4 SSD-t rendelkezik.

1. kiszolgáló 2. kiszolgáló 3. kiszolgáló
3 x 1,2 TB SSD (gyorsítótár) 2 x 1,2 TB SSD (gyorsítótár) 4 x 1,2 TB SSD (gyorsítótár)
1 x 1,6 TB SSD (gyorsítótár) 2 x 1,6 TB SSD (gyorsítótár) -
20 x 4 TB HDD (kapacitás) 20 x 4 TB HDD (kapacitás) 20 x 4 TB HDD (kapacitás)

Ez támogatott.

Nem támogatott: különböző típusú meghajtók kiszolgálókon

Az 1. kiszolgálón NVMe van, de a többiek nem.

1. kiszolgáló 2. kiszolgáló 3. kiszolgáló
6 x NVMe (gyorsítótár) - -
- 6 x SSD (gyorsítótár) 6 x SSD (gyorsítótár)
18 x HDD (kapacitás) 18 x HDD (kapacitás) 18 x HDD (kapacitás)

Ez nem támogatott. A meghajtók típusainak minden kiszolgálón azonosnak kell lenniük.

Nem támogatott: minden típusból eltérő számú van a kiszolgálókon

A 3. kiszolgáló több meghajtóval rendelkezik, mint a többi.

1. kiszolgáló 2. kiszolgáló 3. kiszolgáló
2 x NVMe (gyorsítótár) 2 x NVMe (gyorsítótár) 4 x NVMe (gyorsítótár)
10 x HDD (kapacitás) 10 x HDD (kapacitás) 20 x HDD (kapacitás)

Ez nem támogatott. Az egyes típusú meghajtók számának minden kiszolgálón azonosnak kell lennie.

Nem támogatott: csak HDD-meghajtók

Minden kiszolgálóhoz csak HDD-meghajtók csatlakoznak.

1. kiszolgáló 2. kiszolgáló 3. kiszolgáló
18 x HDD (kapacitás) 18 x HDD (kapacitás) 18 x HDD (kapacitás)

Ez nem támogatott. Az egyes kiszolgálókhoz legalább két gyorsítótár-meghajtót (NvME vagy SSD) kell hozzáadnia.

Összefoglalás

Összefoglalva, a fürt minden kiszolgálójának azonos típusú és azonos számú meghajtóval kell rendelkeznie. A fenti szempontokat figyelembe véve a meghajtómodellek és a meghajtóméretek igény szerinti keverése és egyeztetése támogatott.

Kényszer Állam
Azonos típusú meghajtók minden kiszolgálón Szükséges
Minden kiszolgálón azonos számú típus Szükséges
Ugyanazok a meghajtómodellek minden kiszolgálón Ajánlott
Azonos meghajtóméretek minden kiszolgálón Ajánlott
