Közvetlen tárolóhelyek hardverkövetelményei a Windows Serveren

A Közvetlen tárolóhelyek a Windows Serveren lehetővé teszi, hogy magas rendelkezésre állású és méretezhető tárolási megoldásokat hozzon létre iparági szabványnak megfelelő kiszolgálók és helyi tárolók használatával. Az üzembe helyezés előtt fontos meggyőződni arról, hogy a hardver megfelel a megbízhatóságra és a teljesítményre vonatkozó minimális követelményeknek. Ez a cikk ismerteti a Támogatott hardverkonfigurációkat, az ajánlott eljárásokat és a Windows Server közvetlen tárolóhelyek fizikai és virtuális üzembe helyezésének legfontosabb szempontjait. Ez az útmutató segít megtervezni és ellenőrizni a környezetet az optimális eredmények érdekében.

A fizikai hardverekkel a Microsoft azt javasolja, hogy vásároljon érvényesített hardver-/szoftvermegoldást partnereinktől, amely magában foglalja az üzembehelyezési eszközöket és eljárásokat. Ezeket a megoldásokat a referenciaarchitektúra alapján tervezzük, szereljük össze és érvényesítjük a kompatibilitás és a megbízhatóság biztosítása érdekében, így ön gyorsan üzembe helyezheti őket.

Jótanács

A Storage Spaces Direct az Azure Localban is használatos, operációs rendszerünk hiperkonvergens telepítésekhez lett kialakítva, felhőkapcsolattal. Az Azure Local-ra vonatkozó hardverkövetelményekről az Azure Local rendszerkövetelményei című témakörben olvashat. Az elérhető hardvermegoldások és méretezési eszközökért látogasson el az Azure Local solutions webhelyére.

A Közvetlen tárolóhelyeket a Hyper-V vagy Azure virtuális gépekben is használhatja a Közvetlen tárolóhelyek használata vendég virtuális gépfürtökben című cikkben leírtak szerint.

Alapkövetelmények

Az operációs rendszerhez, amelyet Ön használ a Windows Server-katalógus-ban, a rendszereket, összetevőket, eszközöket és illesztőprogramokat hitelesíteni kell. Emellett azt javasoljuk, hogy a kiszolgálók és hálózati adapterek is rendelkezzenek a Software-Defined Data Center (SDDC) Standard és/vagy Software-Defined Data Center (SDDC) Premium minősítéssel (AQs), ahogy az az alábbi képen is látható. Az SDDC AQ-k több mint 1000 összetevőből állnak.

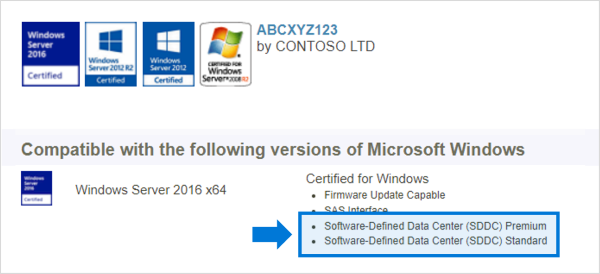

Képernyőkép a Windows Server katalógusáról, amelyen egy olyan rendszer látható, amely tartalmazza a Software-Defined Data Center (SDDC) Premium minősítést.

A teljes mértékben konfigurált fürtnek (kiszolgálók, hálózatkezelés és tárolás) át kell mennie a feladatátvevő fürtkezelő varázslójában vagy a PowerShell-parancsmaggal végrehajtott összes Test-Cluster.

Fontos

A fürtcsomópontok implementálásának forgatókönyveiben a hálózati adaptereknek, az illesztőprogramoknak és a firmvernek pontosan meg kell egyezniük ahhoz, hogy a SET team megfelelően működjön.

Szerverkövetelmények

A kiszolgáló minimális követelményei a következők:

  • Legalább két kiszolgáló, legfeljebb 16 kiszolgáló.
  • Ajánlott, hogy minden kiszolgáló azonos gyártó és modell legyen.

központi feldolgozó egység

Íme a minimális cpu-követelmények:

  • Intel Nehalem vagy újabb kompatibilis processzor; vagy
  • AMD EPYC vagy újabb kompatibilis processzor.

Memória

A minimális memóriakövetelmények a következők:

  • Memória Windows Serverhez, virtuális gépekhez és más alkalmazásokhoz vagy számítási feladatokhoz; plusz
  • 4 GB RAM terabájtonként (TB) a gyorsítótár-meghajtó kapacitása minden kiszolgálón, a Közvetlen tárolóhelyek metaadataihoz.

Rendszerindítás

Íme a minimális rendszerindítási követelmények:

  • A Windows Server által támogatott rendszerindító eszközök, amelyek most már a SATADOM-t is tartalmazzák.
  • A RAID 1 tükör nem szükséges, de a rendszerindításhoz támogatott.
  • Ajánlott: 200 GB minimális méret.

Hálózat

A Közvetlen tárolóhelyek megbízható, nagy sávszélességű, alacsony késésű hálózati kapcsolatot igényelnek az egyes csomópontok között.

Íme a minimális hálózati követelmények:

  • Kis méretű, 2–3 csomópontos fürt minimális összekapcsolása esetén:

    • 10 Gb/s-os hálózati adapter (NIC) vagy gyorsabb.
    • Két vagy több hálózati kapcsolat minden csomópontról, amely a redundancia és a teljesítmény szempontjából ajánlott.

  • Ajánlott összeköttetés nagy teljesítményű rendszerekhez, nagy skálázhatóságú vagy 4 vagy több csomópontból álló fürt üzembe helyezéséhez.

    • Távoli közvetlen memóriahozzáférést (RDMA) lehetővé tevő hálózati adapterek, iWARP (ajánlott) vagy RoCE.
    • Két vagy több hálózati kapcsolat minden csomópontról, amely a redundancia és a teljesítmény szempontjából ajánlott.
    • 25 Gb/s-os hálózati adapter vagy gyorsabb.

  • Kapcsolt vagy kapcsoló nélküli csomópontok összekapcsolása:

    • Kapcsoló: A hálózati kapcsolókat megfelelően kell konfigurálni a sávszélesség és a hálózattípus kezeléséhez. Ha a RoCE protokollt megvalósító RDMA-t használ, a hálózati eszköz és a kapcsoló konfigurációja még fontosabb.
    • Kapcsoló nélküli: A csomópontok közvetlen kapcsolatok használatával összekapcsolhatók, elkerülve a kapcsoló használatát. Minden csomópontnak közvetlen kapcsolattal kell rendelkeznie a fürt minden más csomópontjával.

Meghajtók

A Közvetlen tárolóhelyek közvetlenül csatlakoztatott SATA-, SAS-, NVMe- vagy állandó memóriameghajtókkal (PMem) működnek, amelyek fizikailag csak egy kiszolgálóhoz vannak csatlakoztatva. A meghajtók kiválasztásával kapcsolatos további segítségért tekintse meg a Meghajtók kiválasztása és Az állandó memória cikkek megismerése és üzembe helyezése című témakört.

  • A SATA, SAS, állandó memória és NVMe (M.2, U.2 és bővítménykártya) meghajtók mind támogatottak.
  • Az 512n, 512e és 4K natív meghajtók mind támogatottak.
  • A szilárdtest-meghajtóknak energiaveszteség-védelmet kell biztosítaniuk.
  • Azonos számú és típusú meghajtó minden kiszolgálón – lásd a meghajtó szimmetriai szempontjait.
  • A gyorsítótáreszközöknek 32 GB-nak vagy nagyobbnak kell lenniük.
  • Az állandó memóriaeszközök blokktárolási módban vannak használva.
  • Ha állandó memóriaeszközöket használ gyorsítótár-eszközként, NVMe- vagy SSD-kapacitáseszközöket kell használnia (a HDD-k nem használhatók).
  • Ha tárolókapacitás biztosítására merevlemezeket (HDD) használ, kötelező a tárolóbusz gyorsítótárazása. A tárolóbusz gyorsítótárazása nem szükséges teljesen flash-alapú üzembe helyezéseknél.
  • Az NVMe-illesztőprogram a Microsoft által biztosított, és a Windowsba épített illesztőprogram (az illesztőprogram fájlneve stornvme.sys).
  • Ajánlott: A kapacitásmeghajtók száma a gyorsítótár-meghajtók számának egész többszöröse.
  • Ajánlott: A gyorsítótár-meghajtók írási tűrőképességének magasnak kell lennie: naponta legalább 3 meghajtó írása (DWPD) vagy legalább 4 terabájt írási (TBW) naponta – lásd : A meghajtók napi írási adatainak (DWPD), a megírt terabájtoknak (TBW) és a Közvetlen tárolóhelyekhez ajánlott minimális értéknek a ismertetése.

Megjegyzés:

Ha az összes flash meghajtót a tárolókapacitáshoz használja, a tárolókészlet gyorsítótárazásának előnyei korlátozottak. További információk a tárolókészletgyorsítótáráról.

A meghajtók így csatlakoztathatók a "Storage Spaces Direct"-hez:

  • Közvetlenül csatlakoztatott SATA-meghajtók.
  • Közvetlenül csatlakoztatott NVMe-meghajtók.
  • SAS gazdabuszadapter (HBA) SAS-meghajtókkal.
  • SAS gazdabuszadapter (HBA) SATA-meghajtókkal.
  • RAID-vezérlőkártyák, amelyek közvetlen kapcsolatban vannak a SAS fizikai tárolóeszközökkel.

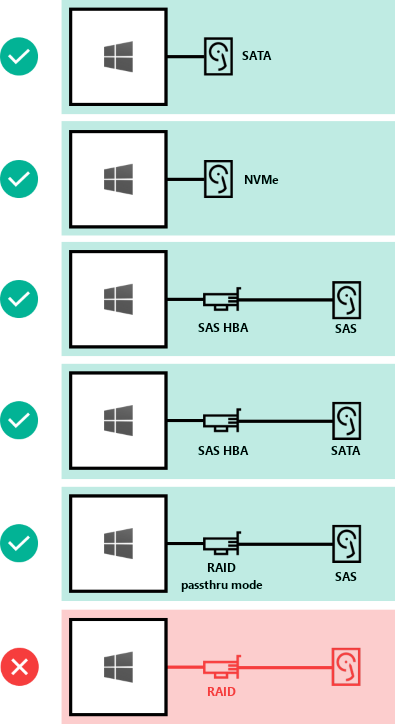

Képernyőkép a közvetlen tárolóhelyek támogatott és nem támogatott meghajtókapcsolatait bemutató diagramról.

Fontos

NEM TÁMOGATOTT: OLYAN RAID-vezérlőkártyák, amelyek nem támogatják a SAS fizikai tárolóeszközök vagy a SAN (Fibre Channel, iSCSI, FCoE) tárolók közvetlen áthaladását. A host-busz adapter (HBA) kártyáknak egyszerű áteresztő módot kell megvalósítaniuk a Storage Spaces Direct által használt bármely tárolóeszközhöz.

A meghajtók lehetnek:

  • A szerveren belüli
  • Egy kiszolgálóhoz csatlakoztatott külső házban ("JBOD"). A foglalat leképezéséhez és azonosításához SCSI burkolat szolgáltatások (SES) szükségesek. Minden külső háznak egyedi azonosítót kell tartalmaznia.

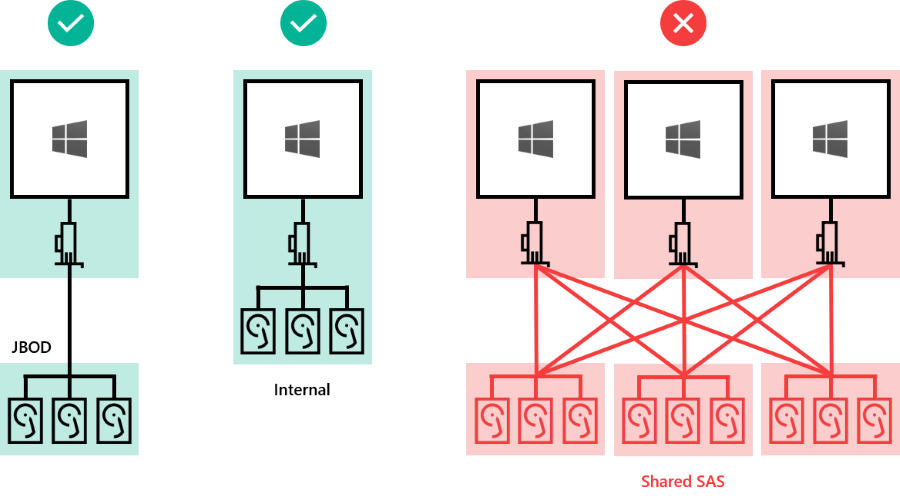

Képernyőkép egy diagramról, amely bemutatja, hogyan támogatottak a közvetlenül a kiszolgálóhoz csatlakoztatott belső és külső meghajtók, de a megosztott SAS nem a Közvetlen tárolóhelyek esetében.

Fontos

NEM TÁMOGATOTT: megosztott SAS-házak, amelyek több kiszolgálóhoz csatlakoznak, vagy bármilyen több elérési útvonalon keresztül elérhető IO (MPIO), ahol a meghajtók több útvonalon érhetők el.

Meghajtók minimális száma (nem tartalmazza a rendszerindító meghajtót)

A szükséges kapacitásmeghajtók minimális száma az üzembe helyezési forgatókönyvtől függően változik. Ha a tárolókészlet gyorsítótárát tervezi használni, kiszolgálónként legalább két gyorsítótáreszköznek kell lennie.

A Storage Spaces Directet fizikai kiszolgálók fürtjén vagy virtuális gép-vendégfürtökön is üzembe helyezheti. A közvetlen tárolóhelyek kialakítását a fizikai vagy virtuális tárolóeszközök kiválasztása alapján konfigurálhatja teljesítmény, kapacitás vagy kiegyensúlyozott forgatókönyvek számára. A virtualizált üzemelő példányok kihasználják a magán- vagy nyilvános felhő mögöttes tárolási teljesítményét és rugalmasságát. A VM-vendégfürtökön üzembe helyezett Storage Spaces Direct lehetővé teszi magas rendelkezésre állást biztosító megoldások használatát a virtuális környezetben.

A következő szakaszok a fizikai és virtuális üzemelő példányok minimális meghajtókövetelményeit ismertetik.

Fizikai telepítések

Ez a táblázat a kapacitásmeghajtók minimális számát mutatja típusonként a Windows Server vagy az Azure Local használatával végzett hardvertelepítésekhez.

Meghajtó típusa (csak kapacitás) Minimálisan szükséges meghajtók (Windows Server) Minimálisan szükséges meghajtók (Azure Local)
Minden állandó memória (ugyanaz a modell) 4 állandó memória 2 állandó memória
Minden NVMe (ugyanaz a modell) 4 NVMe 2 NVMe
Minden SSD (ugyanaz a modell) 4 SSD 2 SSD

Ha a tárolókészlet gyorsítótárát használja, legalább 2 további meghajtót kell konfigurálni a gyorsítótárhoz. A táblázat a két vagy több csomópontot használó Windows Server- és Azure Local-üzemelő példányokhoz szükséges meghajtók minimális számát mutatja.

A meghajtó típusa jelen van Minimálisan szükséges meghajtók
Állandó memória + NVMe vagy SSD 2 állandó memória + 4 NVMe vagy SSD
NVMe + SSD 2 NVMe + 4 SSD
NVMe + HDD 2 NVMe + 4 HDD
SSD + HDD 2 SSD + 4 HDD

Fontos

A tárolókészlet gyorsítótára nem használható az Azure Local környezetben egycsomópontos telepítésben.

Virtuális üzembe helyezés

Ez a táblázat a virtuális üzemelő példányok, például a Windows Server vendég virtuális gépek vagy a Windows Server Azure Edition meghajtóinak minimális számát mutatja típus szerint.

Meghajtó típusa (csak kapacitás) Minimálisan szükséges meghajtók
Virtuális merevlemez 2

Jótanács

Ha növelni szeretné a vendég virtuális gépek teljesítményét az Azure Local vagy a Windows Server rendszeren való futtatáskor, fontolja meg a CSV memórián belüli olvasási gyorsítótárának használatát a nem felügyelt olvasási műveletek gyorsítótárazásához.

Ha közvetlen tárolóhelyeket használ virtuális környezetben, a következőket kell figyelembe vennie:

  • A virtuális lemezek nem érzékenyek az olyan hibákra, mint a fizikai meghajtók, azonban a nyilvános vagy magánfelhő teljesítményétől és megbízhatóságától függ.
  • Javasoljuk, hogy használjon egyetlen alacsony késésű / nagy teljesítményű tárterületet.
  • A virtuális lemezeket csak kapacitáshoz szabad használni.

Tudjon meg többet a Közvetlen tárolóhelyek használatáról vendég virtuális gép-fürtökben.

Maximális kapacitás

A fürt kiszolgálóinak száma és a használt meghajtók típusa határozza meg a Storage Spaces Direct maximális kapacitását. Az alábbi táblázat a Windows Server 2019 vagy újabb és a Windows Server 2016 maximális verzióit mutatja be.

Maximumok Windows Server 2019 vagy újabb Windows Server 2016
Kiszolgálónkénti nyers kapacitás 400 TB 100 TB
Készletkapacitás 4 PB (4 000 TB) 1 petabájt
