Windows Server tárolási architektúrák Hyper-V

Megtudhatja, hogyan használhatja a Windows Servert SAN, NAS, fibre channel, iSCSI, SMB storage for Hyper-V használatával. A Windows Server Hyper-V egy kiforrott hipervizorplatform, amely számos fizikai tárolási architektúrát támogat, a rugalmas rugalmasságot nem igénylő különálló rendszerektől kezdve a összetett rugalmassági követelményekkel rendelkező fürtözött rendszerekig. Megismerheti a hiperkonvergens és a nem összesített tárolóarchitektúrákat használó gyakori konfigurációkat is.

Ez a cikk nem ismerteti az összes lehetséges tárolási architektúra-konfigurációt. Emellett nem írja le a kevésbé gyakori konfigurációs vagy peremes eseteket.

SAN- vagy NAS-tároló

Ha a Windows Server egy szétszedett konfigurációban van, amely SAN vagy NAS tárolót használ, akkor a Hyper-V-ot egy fürtben telepíti, ahol a virtuális gépek hálózaton keresztül érik el a tárolójukat.

A konfiguráció használatakor:

  • A virtuális gépek magas rendelkezésre állásúak ugyanazon számítási fürt bármely csomópontja számára.

  • A SAN- és NAS-rendszerek saját rendelkezésre állási garanciákat nyújtanak.

Ebben a modellben a számítási és tárolási skálázás egymástól függetlenül történik. Ha például több feldolgozási vagy memóriaerőforrásra van szüksége a virtuális gépek (CPU vagy RAM) üzemeltetéséhez, további számítási csomópontokat vagy fürtöket adhat hozzá több tárterület hozzáadása nélkül. Minden számítási fürt 1 és 64 csomópont között lehet.

A tárterületet a számítási fürttől függetlenül skálázhatja. A tárolófürt skálázása szállító-specifikus. Lépjen kapcsolatba a szállítókkal, és ismerje meg, hogy az általuk kínált tárolási megoldás hogyan méretezhető.

Önálló rendszer helyi lemezekkel

A Windows Server számos nem kizárólagos vagy különálló konfigurációt támogat, amelyekben a Hyper-V önálló kiszolgálón települ, és helyi tárolót használ.

A konfiguráció használatakor:

  • A helyi lemezekkel rendelkező önálló Hyper-V nem támogatja a virtuális gép (VM) számítási feladatainak automatikus feladatátvételét a megosztott tárterület hiánya és a számítási (virtuálisgép-feldolgozási és memória-) rendszerek hiánya miatt. Ha például a fizikai gazdagép elveszíti az áramellátását, a rajta futó virtuális gépek újraindulnak, miután ismét bekapcsolja a fizikai gazdagépet. A virtuális gépeket élőben migrálhatja más csomópontokra vagy fürtökre megosztás nélküli migráció segítségével.

  • A helyi meghajtók helyi lemezrugalmasságát hardveres vagy szoftveres RAID-megoldások használatával is konfigurálhatja. Ha további információra van szüksége, javasoljuk, hogy forduljon a tároló gyártójához.

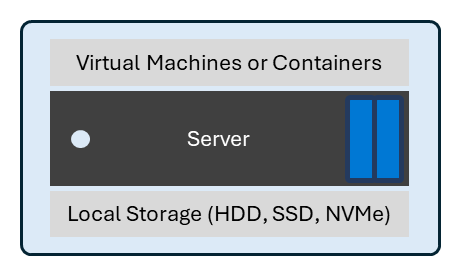

Egy helyi lemezekkel rendelkező önálló Hyper-V alapszintű üzembe helyezését bemutató diagram.

Hiperkonvergens és közvetlen tárolóhelyek

Ebben a konfigurációban telepíted a Hyper-V-t és a Közvetlen tárolóhelyeket a fürt minden csomópontjára. Minden csomópont helyi lemezeket tartalmaz, és az adatokat ugyanazon fürt más csomópontjaira replikálták.

A konfiguráció használatakor:

  • A virtuális gépeket a Live Migrate használatával áthelyezheti a fürt bármely csomópontjára, vagy egy hiba esetén (feladatátvétel) automatikusan újraindulhatnak.

  • A rendszer replikálja az adatokat a fürt más csomópontjaira a tárolási rugalmasság növelése érdekében. A Közvetlen tárolóhelyek számos tárolási rugalmassági modellt támogatnak. További információ: Azure helyi és Windows Server-fürtök hibatűrése és tárolási hatékonysága.

  • Ebben a modellben minden fizikai gazdagép rendelkezik tárolási és számítási erőforrásokkal. Ennek eredményeképpen ezek a fizikai erőforrások szimmetrikusan skálázhatók. Minden új gazdagép automatikusan számítási és tárolási erőforrásokkal bővül. Minden fürt 1 és 16 csomópontot tartalmazhat.

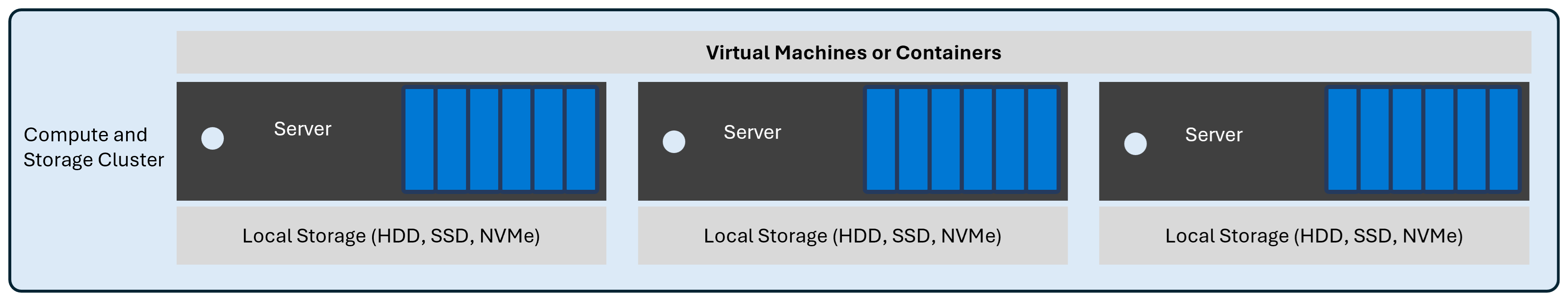

A hiperkonvergens Hyper-V és a Közvetlen tárolóhelyek üzembe helyezésének alapszintű példáját bemutató diagram.

Tárolóhelyek közvetlen szétosztása

Ebben a konfigurációban a Hyper-V-t és a Közvetlen tárolóhelyeket külön fürtökbe telepíti, és a virtuális gépek konfigurációját és tárolását a hálózaton keresztül érheti el.

A konfiguráció használatakor:

  • A virtuális gépek magas rendelkezésre állásúak ugyanazon számítási fürt bármely csomópontja számára.

  • Az adatok replikálódnak a tárolófürt más csomópontjaira a tárolási rugalmasság növelése érdekében. A Közvetlen tárolóhelyek számos tárolási rugalmassági modellt támogatnak. További információ: Azure helyi és Windows Server-fürtök hibatűrése és tárolási hatékonysága.

Ebben a modellben a számítási és tárolási skálázás egymástól függetlenül történik. Ez az architektúra ideális olyan forgatókönyvekhez, ahol a tárolási és számítási követelmények eltérő ütemben növekednek. Ha például több processzor- vagy memóriaerőforrásra van szüksége a virtuális gépek üzemeltetéséhez, további fürtcsomópontokat is hozzáadhat további tárterület hozzáadása nélkül. Ha olyan virtuális gépekkel rendelkezik, amelyek sok tárhelyet fogyasztanak, de nem használnak fel sok CPU-erőforrást, további számítási erőforrások hozzáadása nélkül hozzáadhat egy másik tárolócsomópontot vagy -fürtöt.

  • Minden számítási fürt 1 és 64 csomópont között lehet.

  • Minden tárolófürt 1 és 16 csomópont között tartalmazhat.

Az alábbi ábra egy egyszerű példatelepítést mutat be egy számítási fürttel és egy tárolófürttel.

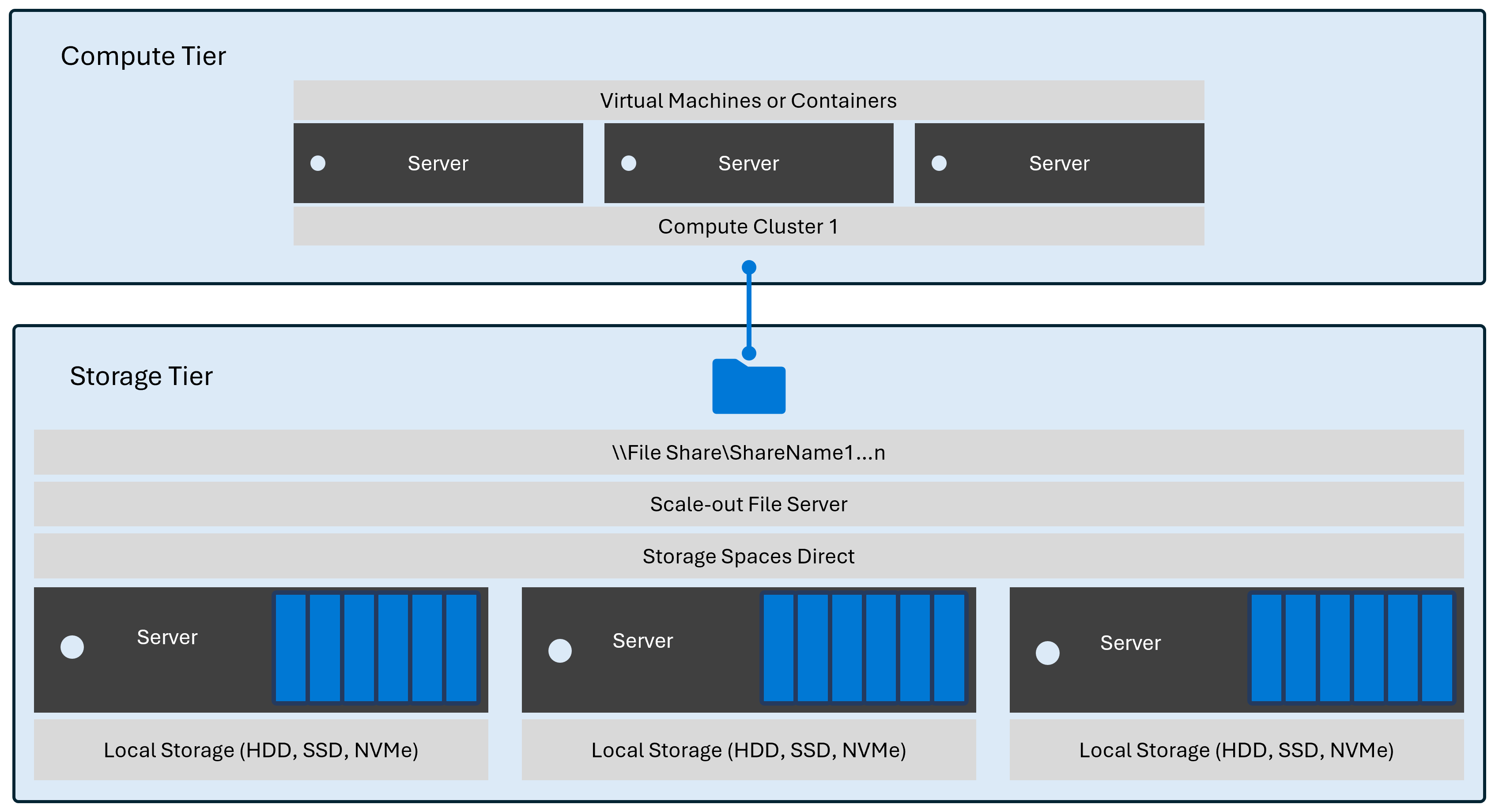

Egy diagram, amely a nem összesített Hyper-V hiperkonvergens tárolóval való alapszintű üzembe helyezését mutatja be.

Ha további számítási erőforrásokat ad hozzá a virtuális gépek futtatásához, hozzáadhat egy új csomópontot a meglévő számítási fürthöz, vagy hozzáadhat egy új fürtöt. Az alábbi ábra bemutatja, mi történik az egyszerű üzembe helyezéssel, ha új fürtöt ad hozzá további tárterület hozzáadása nélkül.

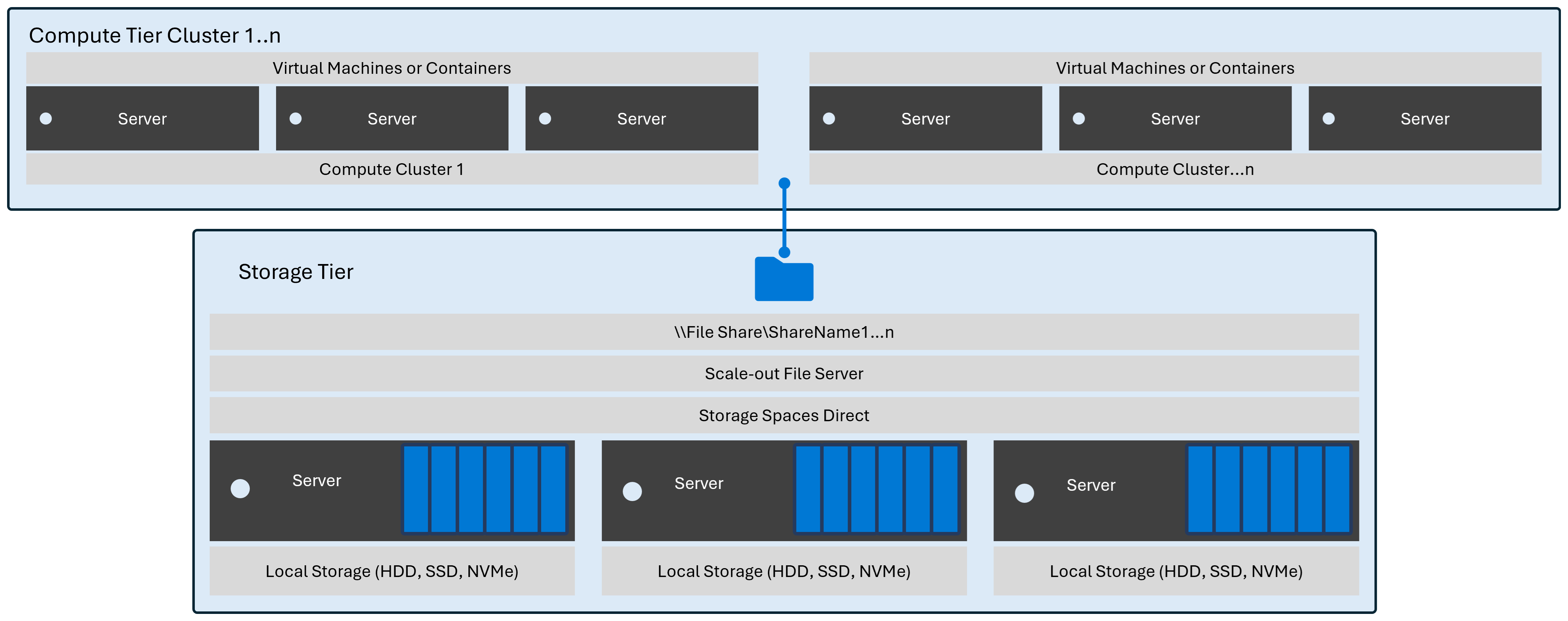

Egy diagram, amely bemutatja az alapszintű üzembe helyezést, miután egy új fürt került hozzáadásra a számítási réteghez.

Ha több tárolási erőforrást ad hozzá az adatok üzemeltetéséhez további számítási erőforrások hozzáadása nélkül, hozzáadhat egy új csomópontot a meglévő tárolófürthöz, vagy hozzáadhat egy új fürtöt. Az alábbi ábra bemutatja, hogyan néz ki az egyszerű üzembe helyezés, amikor új fürtöt ad hozzá anélkül, hogy számítási erőforrásokat, például CPU-t vagy RAM-ot ad hozzá.

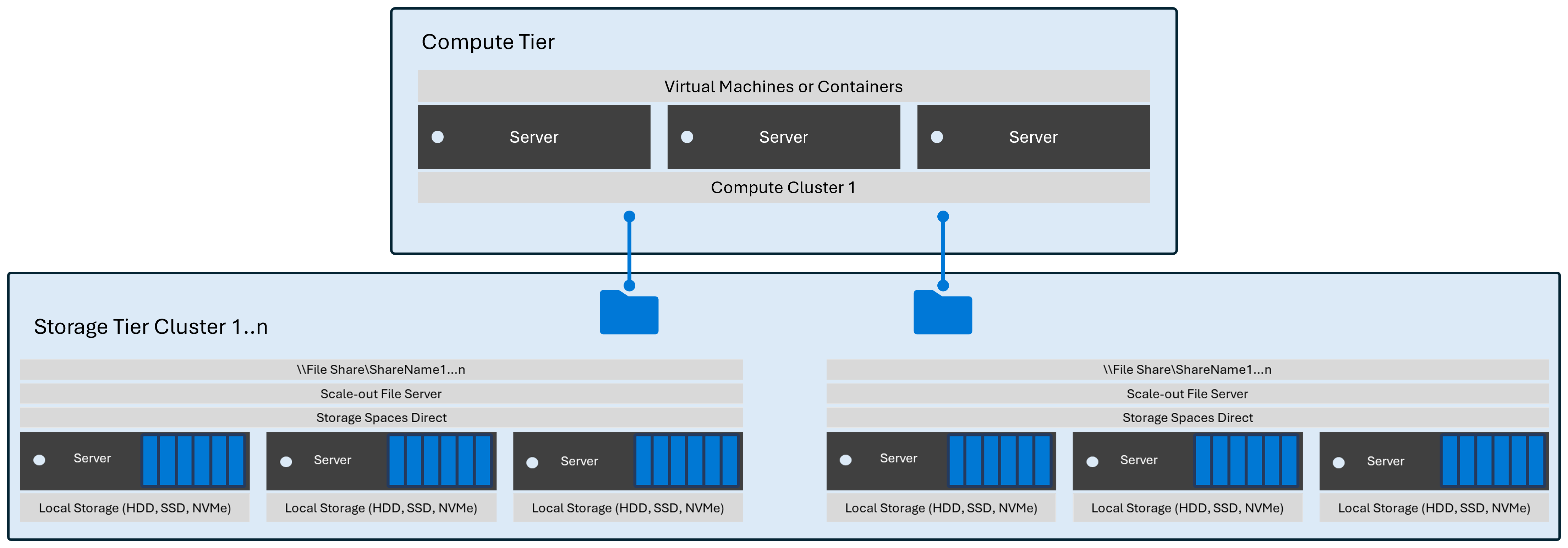

Egy diagram, amely a kezdeti telepítést mutatja be egy új tárolófürt tárolási réteghez való hozzáadásával.

Vegyes architektúra támogatása

Hyper-V támogatja az alábbi architektúrák kombinálását ugyanabban a számítási fürtben:

  • Hyper-V a lagymátlan tárolóhelyek Storage Spaces Direct használatával

  • Szétosztott Hyper-V a SAN-nal

  • Szétválasztott Hyper-V a NAS-szal

Az alábbi ábrán egy példa látható egy számítási fürttel való üzembe helyezésre, amely a nem összesített SAN- és NAS-tárolók kombinációját tartalmazza.

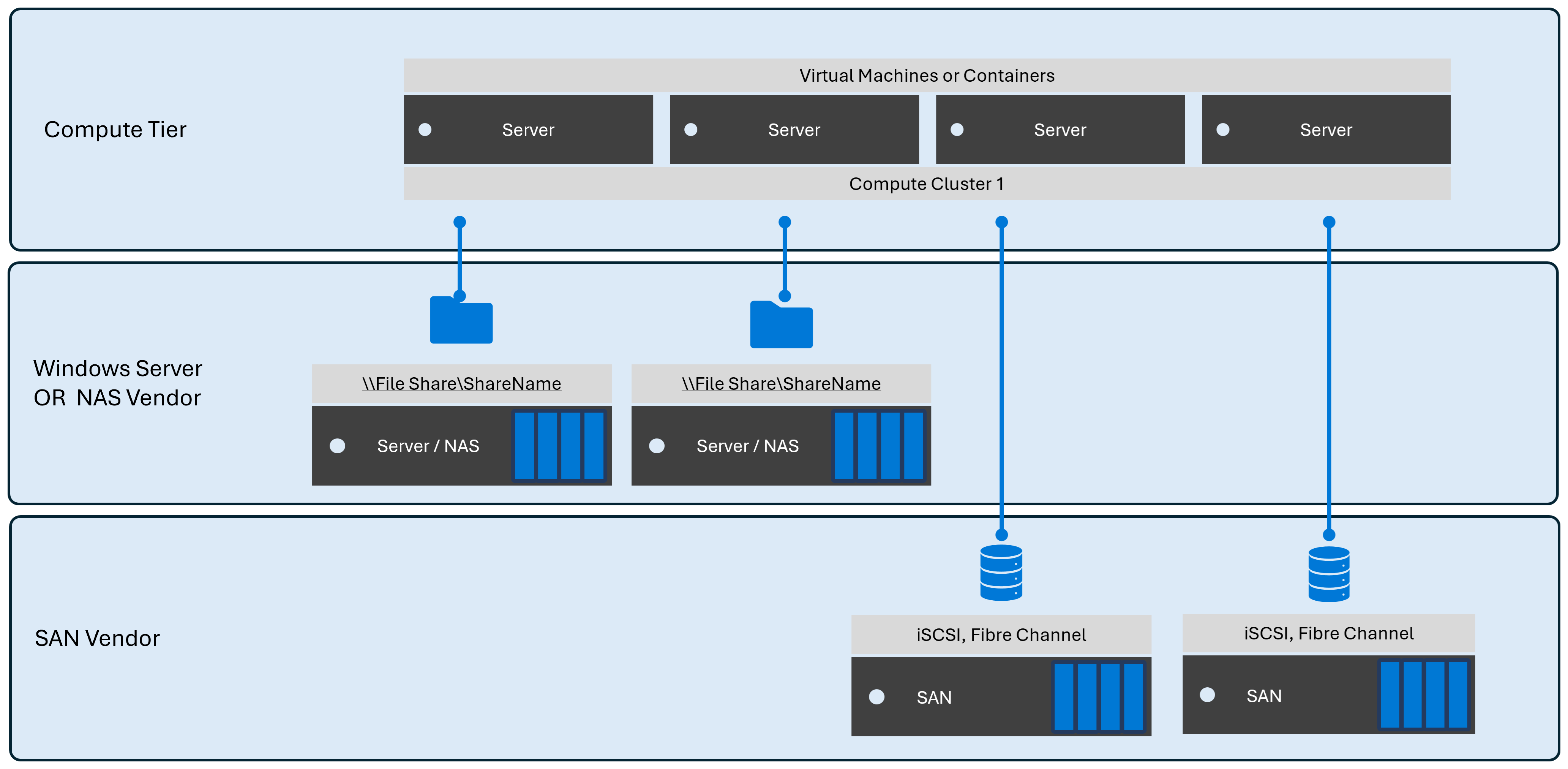

Egy diagram, amely egy olyan számítási fürttel rendelkező üzembe helyezést mutat be, amely a nem összesített SAN- és NAS-tárolók kombinációját tartalmazza.

Hálózati tárolási protokollok

A Windows Server a következő hálózati fájltárolási protokollokat támogatja:

A Windows Server a következő hálózati blokktároló protokollokat is támogatja:

  • iSCSI

  • Szálas csatorna

  • InfiniBand

Jegyzet

A konfigurációs adatok végső soron meghatározzák, hogy az üzembe helyezés támogatja-e ezeket a protokollokat. A Hyper-V virtuális kapcsolót használó üzembe helyezések például nem támogatják az InfiniBandet. Azonban támogathatják az InfiniBand-eszközöket, ha nincsenek a virtuális kapcsolóhoz kötve.

A Microsoft egy beépített szoftveralapú iSCSI-kezdeményezőt is biztosít a hálózati blokkok tárolásához.

A Windows Server katalógusában elérhető eszközökhöz tárolószállító ügyfelet is használhat.
