Spot-diffúz világítási effektus

Használja a spot diffúz világítási effektust, hogy olyan képet hozzon létre, amely nem visszaverő felületnek tűnik, ahol a fényforrás egy irányított fénykúpra korlátozódik, és a fény minden irányba szétszóródik. Ez az effektus az alfa csatornát használja magasságtérképként, és spot fényforrással világítja meg a képet.

A kimeneti bitkép színe a világos szín, a világos pozíció és a felületi geometria eredménye. A diffúz megvilágítású képpontok alfa csatornakimenete mindig 1,0.

Az effektus CLSID azonosítója CLSID_D2D1SpotDiffuse.

• példakép
• Effektus tulajdonságai
• méretezési módok
• követelmények
• Kapcsolódó témakörök

Példakép

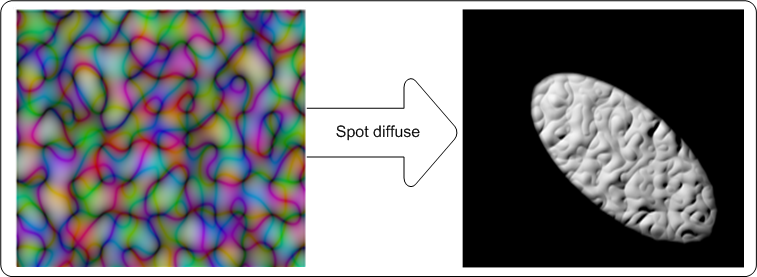

Az alábbi példa a direkt diffúz fényeffektus bemeneti és kimeneti képeit mutatja be.

Az effektus az alábbi egyenletekkel számítja ki a végső kimeneti képpontértékeket:

Hol:

k_d = diffúz világítási állandó. A felhasználó adja meg.
= normál felületi egységvektor, x és y függvény.
= a felületről a fényre mutató egységvektor.
L_r, L_g, L_b = az RGB-összetevők világos színe.

Effektus tulajdonságai

Név és index számbavételének megjelenítése	Típus és alapértelmezett érték	Leírás
LightPosition D2D1_SPOTDIFFUSE_PROP_LIGHT_POSITION	D2D1_VECTOR_3F {0.0f, 0.0f, 0.0f}	A pontfényforrás fényhelyzete. A tulajdonság egy (x, y, z) D2D1_VECTOR_3F definiálva. Az egységek eszközfüggetlen képpontokban (DIP-kben) vannak, és kötetlenek.
Pontátosztás D2D1_SPOTDIFFUSE_PROP_POINTS_AT	D2D1_VECTOR_3F {0.0f, 0.0f, 0.0f}	Ahol a reflektorfény összpontosul. A tulajdonság D2D1_VECTOR_3F formájában van kifejezve (x, y, z). Az egységek DIP-egységekben vannak, az értékek pedig nincsenek korlátozva.
Fókusz D2D1_SPOTDIFFUSE_PROP_FOCUS	LEBEG 1.0f	A reflektorfény középpontja. Ez a tulajdonság egység nélküli, és 0 és 200 között van definiálva.
Határoló kúp szög D2D1_SPOTDIFFUSE_PROP_KORLÁTOZÓ_KÚPSZÖG	LEBEG 90,0f	Az a kúpszög, amely korlátozza azt a régiót, ahol a fény ki van vetítve. A kúpon kívül nincs fény. A korlátozó kúp szöge a spotlámpa tengely (a LightPosition és PointsAt tulajdonságok közötti tengely) és a spotlámpa kúp közötti szög. Ez a tulajdonság fokban van definiálva, és 0 és 90 fok között kell lennie.
Diffúziós állandó D2D1_SPOTDIFFUSE_PROP_DIFFÚZ_KONSTANS	LEBEG 1.0f	A diffúz visszaverődés aránya a bejövő fény mennyiségével. Ennek a tulajdonságnak 0 és 10 000 közöttinek kell lennie, és egység nélkülinek kell lennie.
SurfaceScale D2D1_SPOTDIFFUSE_PROP_FELÜLETI_SKÁLA	LEBEG 1.0f	A skálázási tényező a Z irányban. A felületi skálának egység nélkülinek kell lennie, és 0 és 10 000 közöttinek kell lennie.
Szín D2D1_SPOTDIFFUSE_PROP_COLOR	D2D1_VECTOR_3F {1.0f, 1.0f, 1.0f}	A bejövő fény színe. Ez a tulajdonság Vektor 3 (R, G, B) néven érhető el, és az LR, LG, LBkiszámítására szolgál.
KernelEgységhossz D2D1_SPOTDIFFUSE_PROP_KERNEL_UNIT_LENGTH	D2D1_VECTOR_2F {1.0f, 1.0f}	A Sobel-kernel egy elemének mérete, amellyel az X és Y irányban normál felületet hoz létre. Ez a tulajdonság a Sobel-gradiens dx és dy értékeire lesz leképezve. Ez a tulajdonság egy D2D1_VECTOR_2F (kerneregység hossza X, kerneregység hossza Y), és a (DIP/kerneregység) van megadva. Az effektus kétvonalas interpolációval skálázza a bitképet a kernelelemek méretének megfelelően.
Méretezési mód D2D1_SPOTDIFFUSE_PROP_SCALE_MODE	D2D1_SPOTDIFFUSE_SCALE_MODE D2D1_SPOTDIFFUSE_SCALE_MODE_LINEAR	Az interpolációs mód, amelyet az effektus a rendszerkép megfelelő kernelegységhosszra történő skálázásához használ. Hat skálázási mód van, amelyek minőségben és sebességben is mozognak. További információt Skálázási módok című témakörben talál.

Méretezési módok

Felsorolás	Leírás
D2D1_SPOTDIFFUSE_SCALE_MODE_NEAREST_NEIGHBOR	Mintavételezi a legközelebbi pontot, és azt használja. Ez a mód kevesebb feldolgozási időt használ, de a legalacsonyabb minőségű képet adja ki.
D2D1_SPOTDIFFUSE_SCALE_MODE_LINEAR	Négypontos mintát és lineáris interpolációt használ. Ez a mód jobb minőségű képet ad ki, mint a legközelebbi szomszéd.
D2D1_SPOTDIFFUSE_SCALE_MODE_CUBIC (Kubikus interpolációs mód a Spot Diffuse esetében)	16 mintavételes kubikus kernel használata az interpolációhoz. Ez a mód a legtöbb feldolgozási időt használja, de jobb minőségű képet ad ki.
D2D1_SPOTDIFFUSE_SCALE_MODE_MULTI_SAMPLE_LINEAR	Egyetlen képponton belül 4 lineáris mintát használ a jó élelsimításhoz. Ez a mód alkalmas arra, hogy kis mennyiségekkel lefelé skálázható néhány képpontos képeken.
D2D1_SPOTDIFFUSE_SKÁLÁZÁSI_MÓD_ANIZOTRÓP	Anizotróp szűréssel mintát vesz a bitkép átalakított alakjának megfelelően.
D2D1_SPOTDIFFUSE_SCALE_MODE_HIGH_QUALITY_CUBIC	Változó méretű, kiváló minőségű köbkernelt használva előre leskálázza a képet, ha az átalakítási mátrix skálázást tartalmaz. Ezután a végső kimenethez a köbinterpolációs módot használja.

Jegyzet

Ha nem választ módszert, az effekt alapértelmezés szerint a D2D1_SPOTDIFFUSE_SCALE_MODE_LINEAR beállítást alkalmazza.

Követelmények

Követelmény	Érték
Minimálisan támogatott ügyfél	Windows 8 és Platform Update for Windows 7 [asztali alkalmazások | Windows Áruházbeli alkalmazások]
Minimálisan támogatott kiszolgáló	Windows 8 és Platform Update for Windows 7 [asztali alkalmazások | Windows Áruházbeli alkalmazások]
Fejléc	d2d1effects.h
Könyvtár	d2d1.lib, dxguid.lib
