Membuat gambar VM Azure Stack HCI menggunakan gambar di berbagi lokal

Berlaku untuk: Azure Stack HCI, versi 23H2

Artikel ini menjelaskan cara membuat gambar komputer virtual (VM) untuk Azure Stack HCI Anda menggunakan gambar sumber dari berbagi lokal di kluster Anda. Anda dapat membuat gambar VM menggunakan portal Azure atau Azure CLI lalu menggunakan gambar VM ini untuk membuat VM Arc di Azure Stack HCI Anda.

Prasyarat

Sebelum memulai, pastikan prasyarat berikut selesai.

Azure CLI

• Pastikan untuk meninjau dan menyelesaikan prasyarat.

• Untuk gambar kustom dalam berbagi lokal di Azure Stack HCI, Anda akan memiliki prasyarat tambahan berikut:

  • Anda harus memiliki VHD/VHDX yang diunggah ke berbagi lokal di kluster Azure Stack HCI Anda.
  • Gambar VHDX harus jenis Gen 2 dan boot aman diaktifkan.
  • Gambar VHDX harus disiapkan menggunakan sysprep /generalize /shutdown /oobe. Untuk informasi selengkapnya, lihat Opsi baris perintah Sysprep.
  • Gambar harus berada di Volume Bersama Kluster yang tersedia untuk semua server di kluster. Sistem operasi Windows dan Linux didukung.

• Jika menggunakan klien untuk menyambungkan ke kluster Azure Stack HCI Anda, lihat Menyambungkan ke Azure Stack HCI melalui klien Azure CLI.

Portal Azure

• Pastikan untuk meninjau dan menyelesaikan prasyarat.

• Untuk gambar kustom dalam berbagi lokal di Azure Stack HCI, Anda akan memiliki prasyarat tambahan berikut:

  • Anda harus memiliki VHD/VHDX yang diunggah ke berbagi lokal di kluster Azure Stack HCI Anda.
  • Gambar VHDX harus jenis Gen 2 dan boot aman diaktifkan.
  • Gambar VHDX harus disiapkan menggunakan sysprep /generalize /shutdown /oobe. Untuk informasi selengkapnya, lihat Opsi baris perintah Sysprep.
  • Gambar harus berada di Volume Bersama Kluster yang tersedia untuk semua server di kluster. Sistem operasi Windows dan Linux didukung.

Menambahkan gambar VM dari gambar di berbagi lokal

Anda membuat gambar VM mulai dari gambar di bagian lokal kluster Anda lalu menggunakan gambar ini untuk menyebarkan VM di kluster Azure Stack HCI Anda.

Azure CLI

Ikuti langkah-langkah ini untuk membuat gambar VM menggunakan Azure CLI.

Masuk dan atur langganan

1. Sambungkan ke server di sistem Azure Stack HCI Anda.

2. Masuk. Jenis:

   az login --use-device-code


3. Atur langganan Anda.

   az account set --subscription <Subscription ID>


Mengatur beberapa parameter

1. Atur langganan, grup sumber daya, lokasi, jenis OS Anda untuk gambar. Ganti parameter dengan < > nilai yang sesuai.

   $subscription = "<Subscription ID>"
   $resource_group = "<Resource group>"
   $location = "<Location for your Azure Stack HCI cluster>"
   $imageName = <VM image name>
   $imageSourcePath = <path to the source image>
   $osType = "<OS of source image>"


   Parameternya dijelaskan dalam tabel berikut:

   Parameter	Deskripsi
   subscription	Grup sumber daya untuk kluster Azure Stack HCI yang Anda kaitkan dengan gambar ini.
   resource_group	Grup sumber daya untuk kluster Azure Stack HCI yang Anda kaitkan dengan gambar ini.
   location	Lokasi untuk kluster Azure Stack HCI Anda. Misalnya, ini bisa menjadi eastus.
   image-path	Nama gambar VM yang dibuat dimulai dengan gambar di berbagi lokal Anda. Catatan: Azure menolak semua nama yang berisi kata kunci Windows.
   name	Jalur ke gambar galeri sumber (hanya VHDX) di kluster Anda. Misalnya, C:\OSImages\winos.vhdx. Lihat prasyarat gambar sumber.
   os-type	Sistem operasi yang terkait dengan gambar sumber. Ini bisa Windows atau Linux.

   Berikut adalah sampel output:

   PS C:\Users\azcli> $subscription = "<Subscription ID>"
   PS C:\Users\azcli> $resource_group = "myhci-rg"
   PS C:\Users\azcli> $location = "eastus"
   PS C:\Users\azcli> $osType = "Windows"
   PS C:\ClusterStorage\Volume1> $imageName = "myhci-localimage"
   PS C:\ClusterStorage\Volume1> $imageSourcePath = "C:\ClusterStorage\Volume1\Windows_K8s_17763.2928.220505-1621_202205101158.vhdx"


Membuat gambar VM dari gambar di berbagi lokal

1. Pilih lokasi kustom untuk menyebarkan gambar VM Anda. Lokasi kustom harus sesuai dengan lokasi kustom untuk kluster Azure Stack HCI Anda. Dapatkan ID lokasi kustom untuk kluster Azure Stack HCI Anda. Jalankan perintah berikut:

   $customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for HCI cluster>" --query id -o tsv)


2. Buat gambar VM yang dimulai dengan gambar tertentu dalam berbagi lokal di kluster Azure Stack HCI Anda.

   az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --image-path $ImageSourcePath --name $ImageName --os-type $osType --storage-path-id $storagepathid



   Pekerjaan penyebaran dimulai untuk gambar VM.

   Dalam contoh ini, jalur penyimpanan ditentukan menggunakan --storage-path-id bendera dan memastikan bahwa data beban kerja (termasuk VM, gambar VM, disk data non-OS) ditempatkan di jalur penyimpanan yang ditentukan.

   Jika bendera tidak ditentukan, data beban kerja secara otomatis ditempatkan di jalur penyimpanan ketersediaan tinggi.

Penyebaran gambar membutuhkan waktu beberapa menit untuk diselesaikan. Waktu yang diperlukan untuk mengunduh gambar tergantung pada ukuran gambar di berbagi lokal dan bandwidth jaringan yang tersedia untuk diunduh.

Berikut adalah sampel output:

PS C:\Users\azcli> $customLocationID=(az customlocation show --resource-group $resource_group --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --image-path $ImageSourcePath --name $ImageName --os-type $osType --storage-path-id $storagepathid
type="CustomLocation" --location $Location --name $mktplaceImage --os-type $osType --image-path $mktImageSourcePath
Command group 'azurestackhci' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.ExtendedLocation/customLocations/myhci-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-localimage",
  "location": "eastus",
  "name": "myhci-localimage",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {},
      "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "82f58893-b252-43db-97a9-258f6f7831d9*43114797B86E6D2B28C4B52B02302C81C889DABDD9D890F993665E223A5947C3",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": {
      "name": null,
      "properties": {
        "storageProfile": {
          "osDiskImage": {}
        }
      }
    }
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-11-02T06:15:10.450908+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-02T06:15:56.689323+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}

PS C:\Users\azcli>

Portal Azure

Anda dapat membuat gambar VM dengan mengunduh gambar yang berada di berbagi lokal di kluster Azure Stack HCI Anda lalu menggunakan gambar VM tersebut untuk menyebarkan komputer virtual.

Di portal Azure sumber daya kluster Azure Stack HCI Anda, lakukan langkah-langkah berikut:

1. Buka Gambar VM Sumber Daya>.

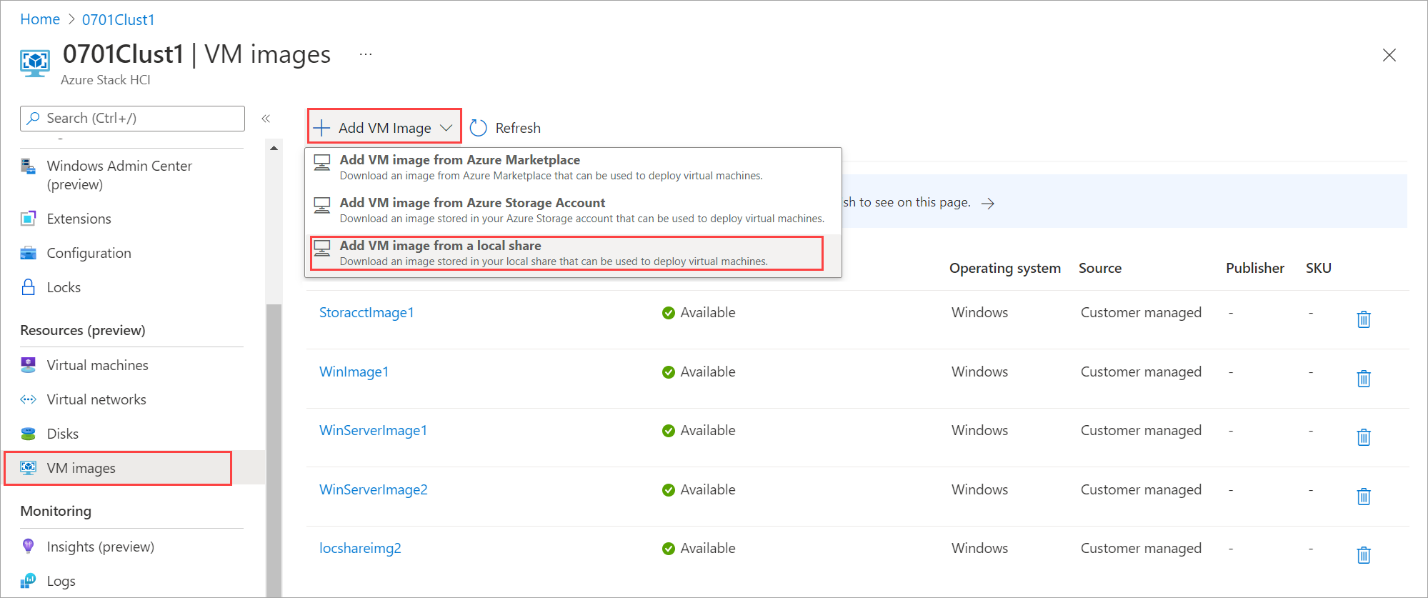

2. Pilih + Tambahkan Gambar VM dan dari daftar dropdown, pilih Tambahkan gambar VM dari berbagi lokal.

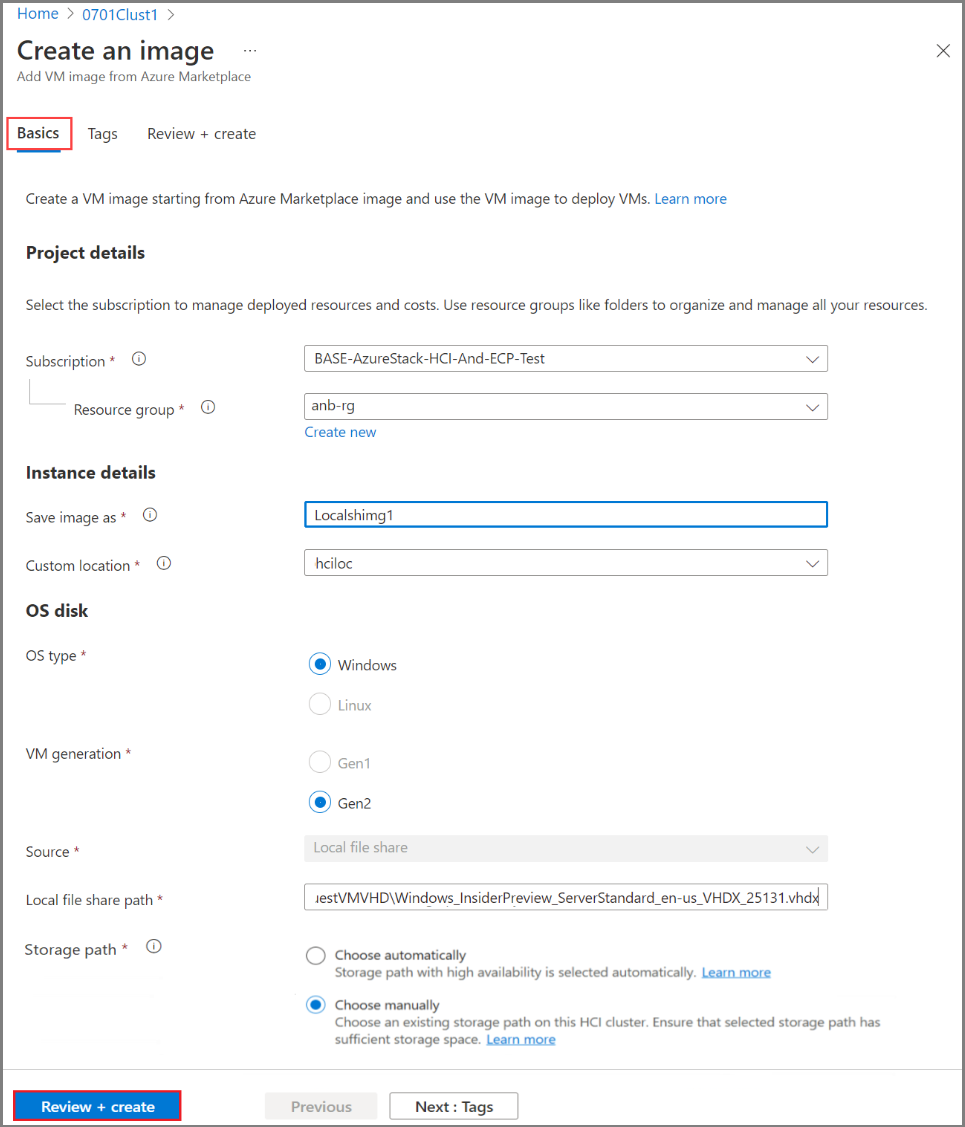

3. Di halaman Buat gambar, pada tab Dasar, masukkan informasi berikut:

   1. Langganan. Pilih langganan untuk dikaitkan dengan gambar VM Anda.

   2. Grup sumber daya. Buat baru atau pilih grup sumber daya yang sudah ada yang Anda kaitkan dengan gambar VM.

   3. Simpan gambar sebagai. Masukkan nama untuk gambar VM Anda.

   4. Lokasi kustom. Pilih lokasi kustom untuk menyebarkan gambar VM Anda. Lokasi kustom harus sesuai dengan lokasi kustom untuk kluster Azure Stack HCI Anda.

   5. Jenis OS. Pilih OS gambar sebagai Windows atau Linux. Ini adalah OS yang terkait dengan gambar di akun Penyimpanan Anda.

   6. Generasi VM. Pilih pembuatan untuk gambar Anda.

   7. Sumber. Sumber gambar harus Berbagi file lokal dan diisi secara otomatis.

   8. Jalur berbagi file lokal. Tentukan jalur berbagi lokal untuk gambar sumber pada kluster HCI Anda.

   9. Jalur penyimpanan. Pilih jalur penyimpanan untuk gambar VM Anda. Pilih Pilih secara otomatis untuk memiliki jalur penyimpanan dengan ketersediaan tinggi yang dipilih secara otomatis. Pilih Pilih secara manual untuk menentukan jalur penyimpanan untuk menyimpan gambar VM dan file konfigurasi pada kluster Azure Stack HCI. Dalam hal ini, pastikan bahwa jalur penyimpanan yang ditentukan memiliki ruang penyimpanan yang memadai.

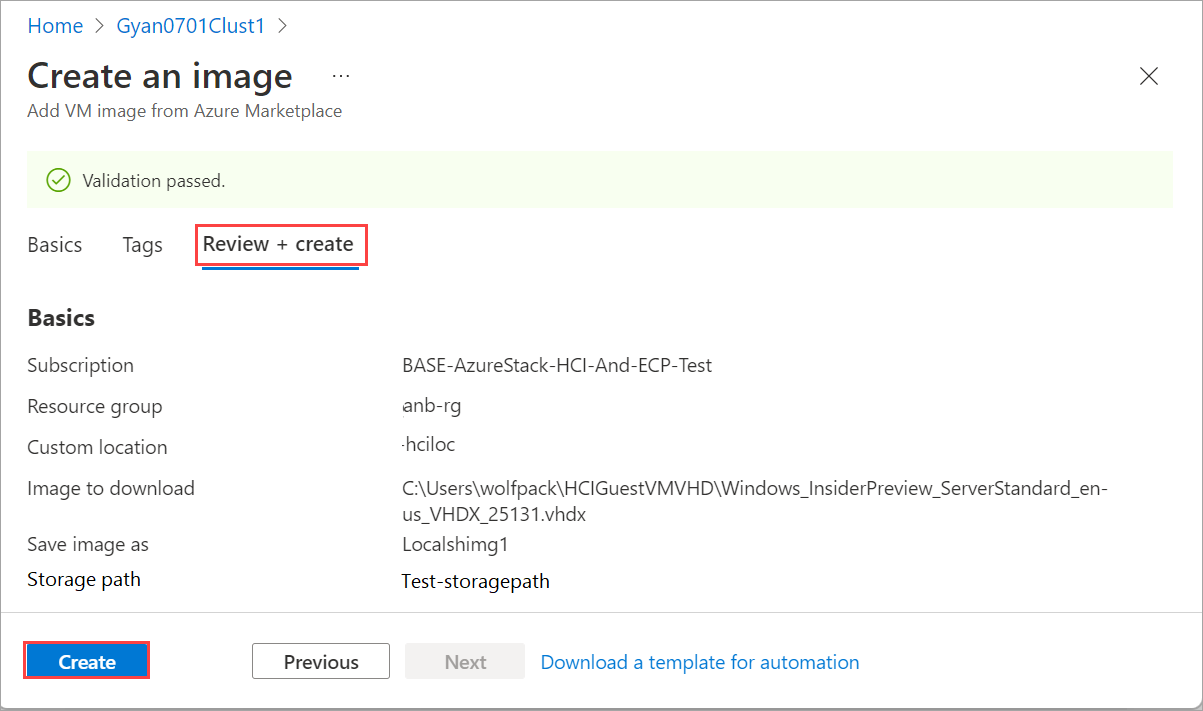

4. Pilih Tinjau + Buat untuk membuat gambar VM Anda.



5. Parameter input divalidasi. Jika validasi berhasil, Anda dapat meninjau detail gambar VM dan memilih Buat.



   Pekerjaan penyebaran templat Azure Resource Manager dimulai untuk gambar VM. Penyebaran gambar membutuhkan waktu beberapa menit untuk diselesaikan. Waktu yang diperlukan untuk mengunduh gambar tergantung pada ukuran gambar kustom dan bandwidth jaringan yang tersedia untuk diunduh.

   Anda dapat melacak penyebaran gambar pada kisi gambar VM. Anda dapat melihat daftar gambar VM yang sudah diunduh dan yang sedang diunduh di kluster.

6. Setelah pengunduhan gambar selesai, gambar VM muncul dalam daftar gambar dan Status ditampilkan sebagai Tersedia. Untuk melihat detail selengkapnya dari gambar apa pun, pilih nama gambar VM dari daftar gambar VM.

Mencantumkan gambar VM

Anda perlu melihat daftar gambar VM untuk memilih gambar yang akan dikelola.

Azure CLI

Ikuti langkah-langkah ini untuk mencantumkan gambar VM menggunakan Azure CLI.

1. Jalankan PowerShell sebagai Administrator.

2. Atur beberapa parameter.

   $subscription = "<Subscription ID associated with your cluster>"
   $resource_group = "<Resource group name for your cluster>"


3. Cantumkan semua gambar VM yang terkait dengan kluster Anda. Jalankan perintah berikut:

   az stack-hci-vm image list --subscription $subscription --resource-group $resource_group


   Bergantung pada perintah yang digunakan, sekumpulan gambar terkait yang terkait dengan kluster Azure Stack HCI dicantumkan.

   • Jika Anda hanya menentukan langganan, perintah akan mencantumkan semua gambar dalam langganan.
   • Jika Anda menentukan langganan dan grup sumber daya, perintah mencantumkan semua gambar dalam grup sumber daya.

   Gambar-gambar ini meliputi:

   • Gambar VM dari gambar marketplace.
   • Gambar kustom yang berada di akun Azure Storage Anda atau berada dalam berbagi lokal di kluster Anda atau klien yang terhubung ke kluster.

Berikut ini adalah sampel output.

PS C:\Users\azcli> az stack-hci-vm image list --subscription "<Subscription ID>" --resource-group "myhci-rg"
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
[
  {
    "extendedLocation": {
      "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
      "type": "CustomLocation"
    },
    "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/microsoft.azurestackhci/marketplacegalleryimages/w
inServer2022Az-01",
    "location": "eastus",
    "name": "winServer2022Az-01",
    "properties": {
      "hyperVGeneration": "V2",
      "identifier": {
        "offer": "windowsserver",
        "publisher": "microsoftwindowsserver",
        "sku": "2022-datacenter-azure-edition-core"
      },
      "imagePath": null,
      "osType": "Windows",
      "provisioningState": "Succeeded",
      "status": {
        "downloadStatus": {
          "downloadSizeInMB": 6710
        },
        "progressPercentage": 100,
        "provisioningStatus": {
          "operationId": "19742d69-4a00-4086-8f17-4dc1f7ee6681*E1E9889F0D1840B93150BD74D428EAE483CB67B0904F9A198C161AD471F670ED",
          "status": "Succeeded"
        }
      },
      "storagepathId": null,
      "version": {
        "name": "20348.2031.231006",
        "properties": {
          "storageProfile": {
            "osDiskImage": {
              "sizeInMB": 130050
            }
          }
        }
      }
    },
    "resourceGroup": "myhci-rg",
    "systemData": {
      "createdAt": "2023-10-30T21:44:53.020512+00:00",
      "createdBy": "guspinto@contoso.com",
      "createdByType": "User",
      "lastModifiedAt": "2023-10-30T22:08:25.495995+00:00",
      "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
      "lastModifiedByType": "Application"
    },
    "tags": {},
    "type": "microsoft.azurestackhci/marketplacegalleryimages"
  }
]
PS C:\Users\azcli>

Untuk informasi selengkapnya tentang perintah CLI ini, lihat daftar gambar az stack-hci-vm.

Portal Azure

Di portal Azure sumber daya kluster Azure Stack HCI, Anda dapat melacak penyebaran gambar VM pada kisi gambar VM. Anda dapat melihat daftar gambar VM yang sudah diunduh dan yang sedang diunduh di kluster.

Ikuti langkah-langkah ini untuk melihat daftar gambar VM di portal Azure.

1. Di portal Azure, buka sumber daya kluster Azure Stack HCI Anda.

2. Buka Gambar VM Sumber Daya>.

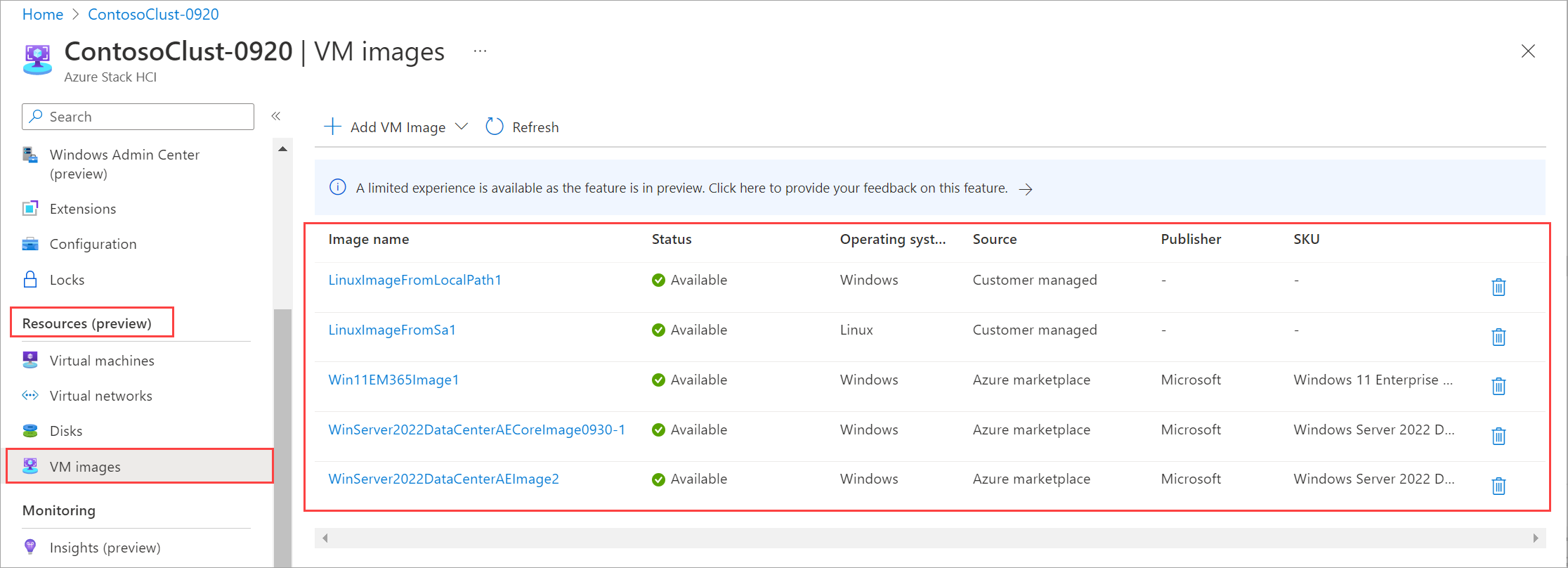

3. Di panel kanan, Anda bisa menampilkan daftar gambar VM.



Menampilkan properti gambar VM

Anda mungkin ingin melihat properti gambar VM sebelum menggunakan gambar untuk membuat VM. Ikuti langkah-langkah berikut untuk melihat properti gambar:

Azure CLI

Ikuti langkah-langkah ini untuk menggunakan Azure CLI untuk melihat properti gambar:

1. Jalankan PowerShell sebagai Administrator.

2. Atur parameter berikut.

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $mktplaceImage = "<Marketplace image name>"


3. Anda dapat melihat properti gambar dengan dua cara berbeda: tentukan ID atau tentukan nama dan grup sumber daya. Lakukan langkah-langkah berikut saat menentukan ID gambar Marketplace:

   1. Atur parameter berikut.

      $mktplaceImageID = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage"


   2. Jalankan perintah berikut untuk melihat properti.

      az stack-hci-vm image show --ids $mktplaceImageID

      Berikut adalah contoh output untuk perintah ini:

      PS C:\Users\azcli> az stack-hci-vm image show --ids $mktplaceImageID
      Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
      {
        "extendedLocation": {
          "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
          "type": "CustomLocation"
        },
        "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage",
        "location": "eastus",
        "name": "myhci-marketplaceimage",
        "properties": {
          "containerName": null,
          "hyperVGeneration": null,
          "identifier": null,
          "imagePath": null,
          "osType": "Windows",
          "provisioningState": "Succeeded",
          "status": null,
          "version": null
        },
        "resourceGroup": "myhci-rg",
        "systemData": {
          "createdAt": "2022-08-05T20:52:38.579764+00:00",
          "createdBy": "guspinto@microsoft.com",
          "createdByType": "User",
          "lastModifiedAt": "2022-08-05T20:52:38.579764+00:00",
          "lastModifiedBy": "guspinto@microsoft.com",
          "lastModifiedByType": "User"
        },
        "tags": null,
        "type": "microsoft.azurestackhci/galleryimages"
      }
      PS C:\Users\azcli>


Portal Azure

Di portal Azure sumber daya kluster Azure Stack HCI Anda, lakukan langkah-langkah berikut:

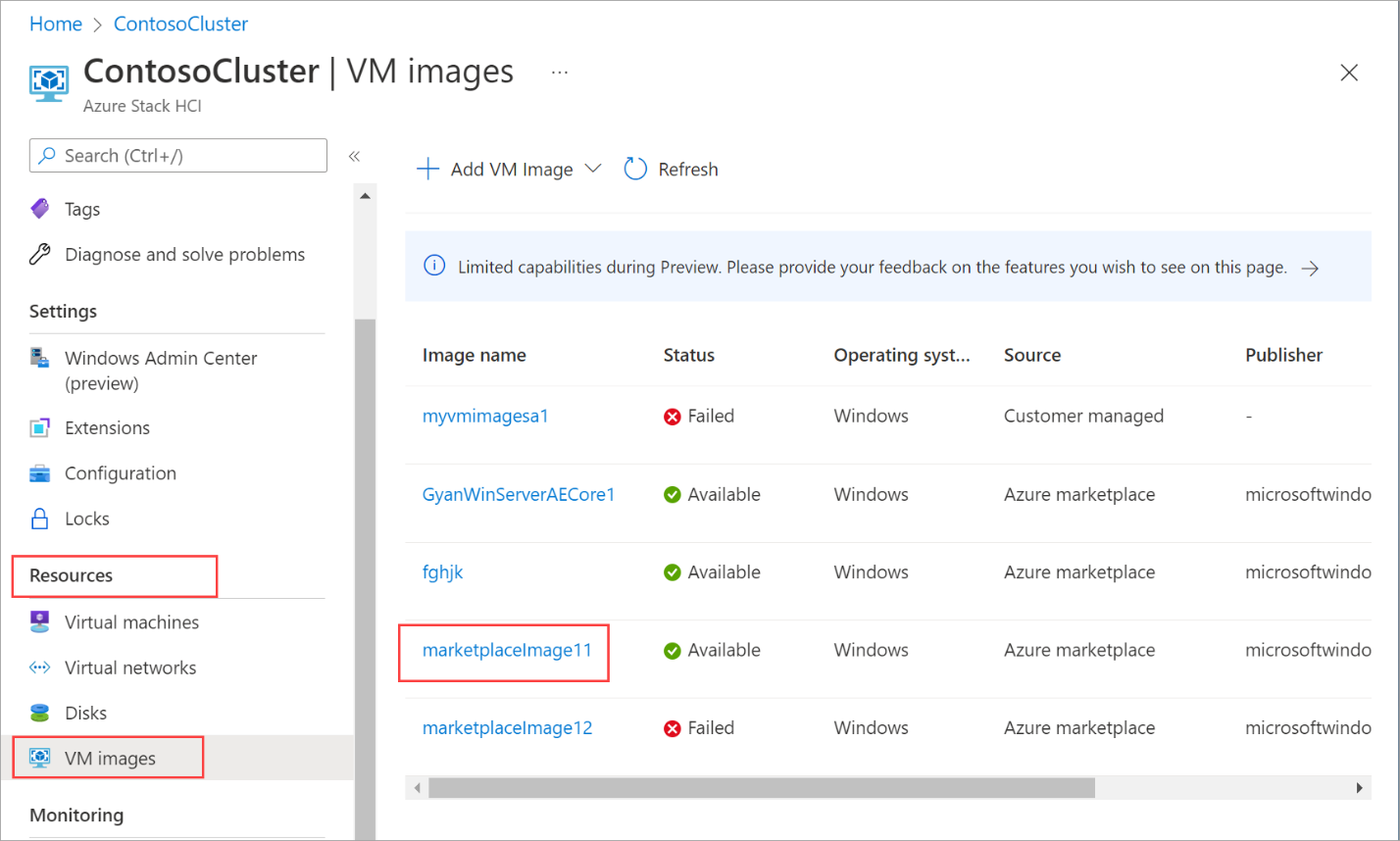

1. Buka Gambar VM Sumber Daya>. Di panel kanan, daftar gambar VM ditampilkan.

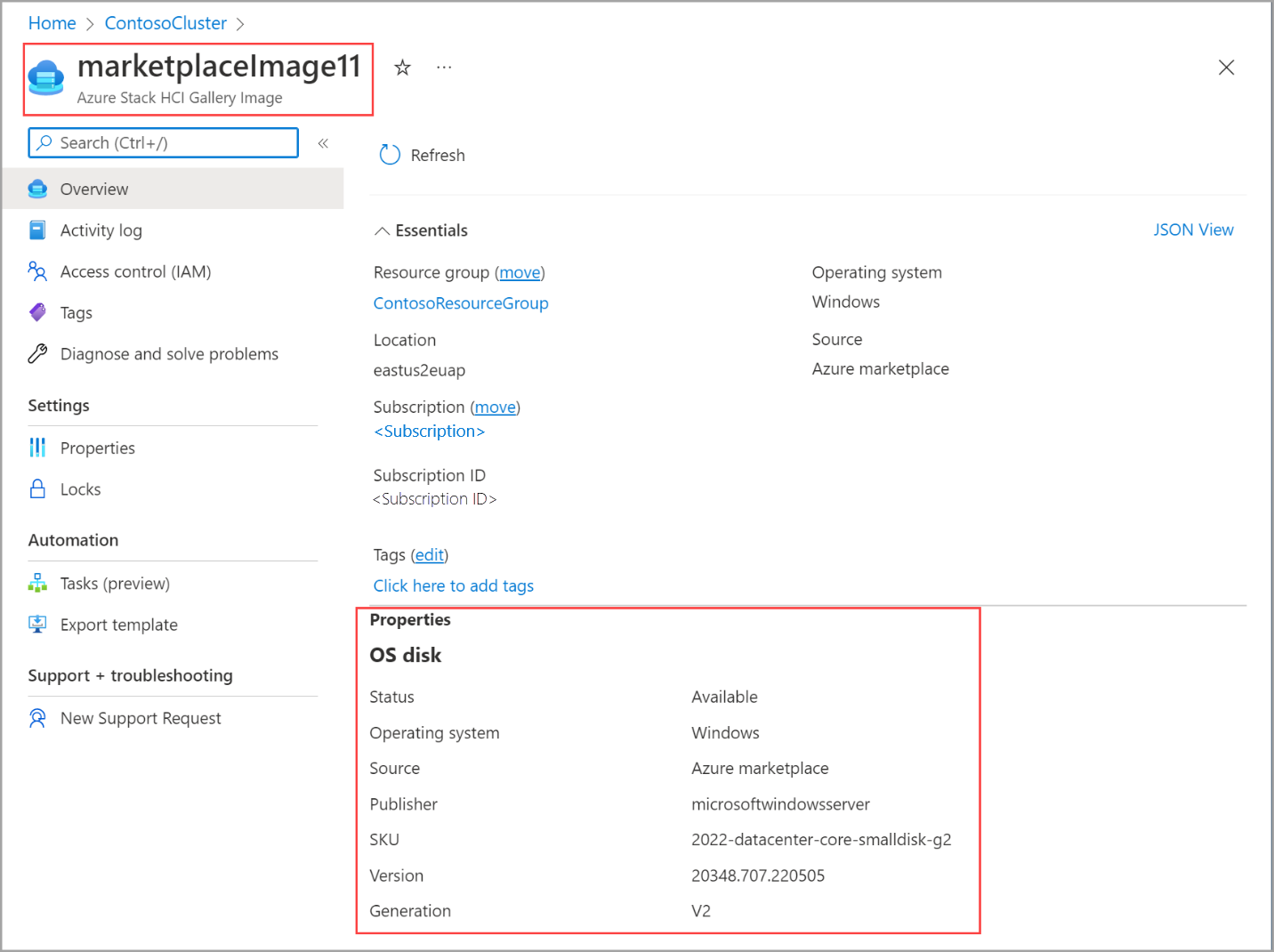

2. Pilih nama Gambar VM untuk melihat properti.

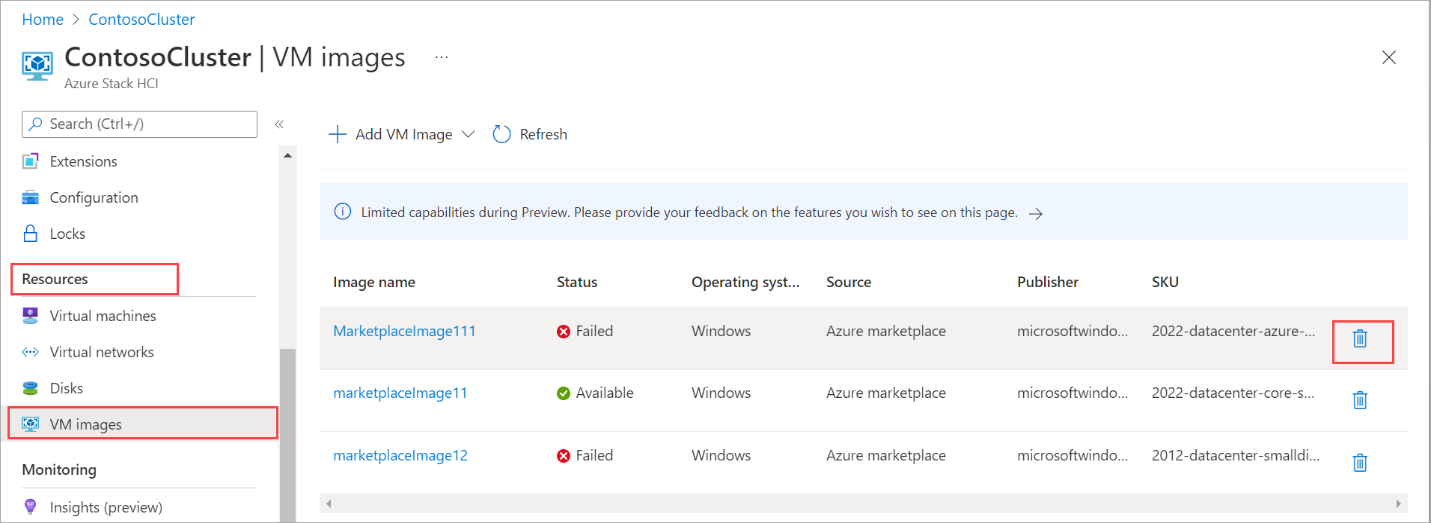

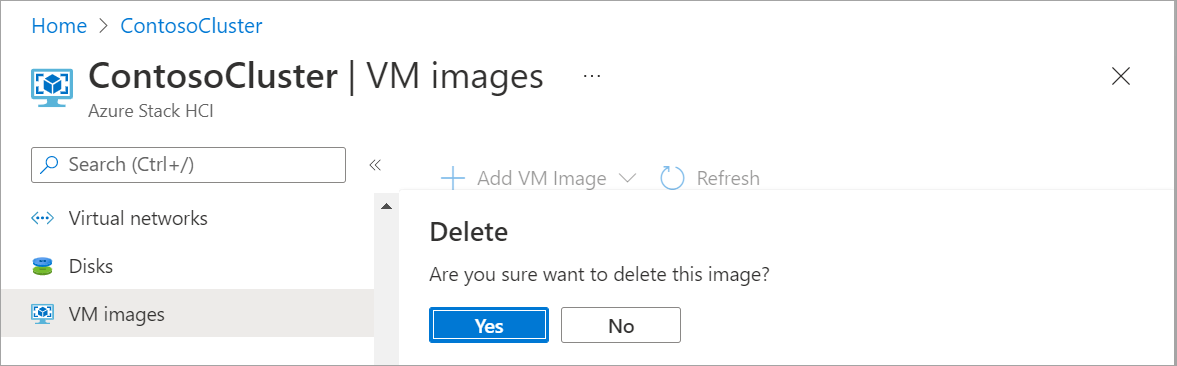

Menghapus gambar VM

Anda mungkin ingin menghapus gambar VM jika unduhan gagal karena alasan tertentu atau jika gambar tidak lagi diperlukan. Ikuti langkah-langkah ini untuk menghapus gambar VM.

Azure CLI

1. Jalankan PowerShell sebagai Administrator.

2. Atur parameter berikut:

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $mktplaceImage = "<Markeplace image name>"


3. Hapus gambar VM yang ada. Jalankan perintah berikut:

   az stack-hci-vm image delete --subscription $subscription --resource-group $resource_group --name $mktplaceImage --yes


Anda dapat menghapus gambar dua cara:

• Tentukan nama dan grup sumber daya.
• Tentukan ID.

Setelah menghapus gambar, Anda dapat memeriksa apakah gambar dihapus. Berikut adalah contoh output saat gambar dihapus dengan menentukan nama dan grup sumber daya.

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $mktplaceImage = "myhci-marketplaceimage"
PS C:\Users\azcli> az stack-hci-vm image delete --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
Are you sure you want to perform this operation? (y/n): y
PS C:\Users\azcli> az stack-hci-vm image show --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
ResourceNotFound: The Resource 'Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage' under resource group 'myhci-rg' was not found. For more details please go to https://aka.ms/ARMResourceNotFoundFix
PS C:\Users\azcli>

Portal Azure

Di portal Azure sumber daya kluster Azure Stack HCI Anda, lakukan langkah-langkah berikut:

1. Buka Gambar VM Sumber Daya>.

2. Dari daftar gambar VM yang ditampilkan di panel kanan, pilih ikon tempat sampah di samping gambar VM yang ingin Anda hapus.



3. Saat diminta untuk mengonfirmasi penghapusan, pilih Ya.



Setelah gambar VM dihapus, daftar gambar VM di-refresh untuk mencerminkan gambar yang dihapus.

Langkah berikutnya

• Membuat jaringan logis
