Azure Application Gateway menyediakan kemampuan pemantauan yang komprehensif melalui metrik Azure Monitor . Metrik ini membantu Anda melacak performa dan kesehatan instans gateway aplikasi Anda, termasuk latensi permintaan, konektivitas backend, dan pengukuran throughput.
Artikel ini menjelaskan metrik yang tersedia untuk Application Gateway, cara mengakses dan memvisualisasikannya, dan cara mengonfigurasi pemberitahuan berdasarkan ambang metrik. Anda mempelajari tentang metrik waktu yang membantu mendiagnosis penyempitan performa, indikator kesehatan backend, dan metrik Web Application Firewall (WAF) untuk pemantauan keamanan. Untuk informasi lebih lengkap, lihat Metrik Azure Monitor .
Ikhtisar metrik
Metrik Application Gateway adalah nilai numerik yang dikumpulkan secara berkala yang menjelaskan karakteristik performa gateway Anda pada titik waktu tertentu. Metrik ini secara otomatis diterbitkan ke Azure Monitor saat permintaan mengalir melalui Application Gateway Anda, dengan titik data diambil setiap 60 detik.
Metrik yang didukung oleh Application Gateway V2 SKU
Catatan
Untuk informasi terkait proksi TLS/TCP, kunjungi data referensi.
Metrik waktu

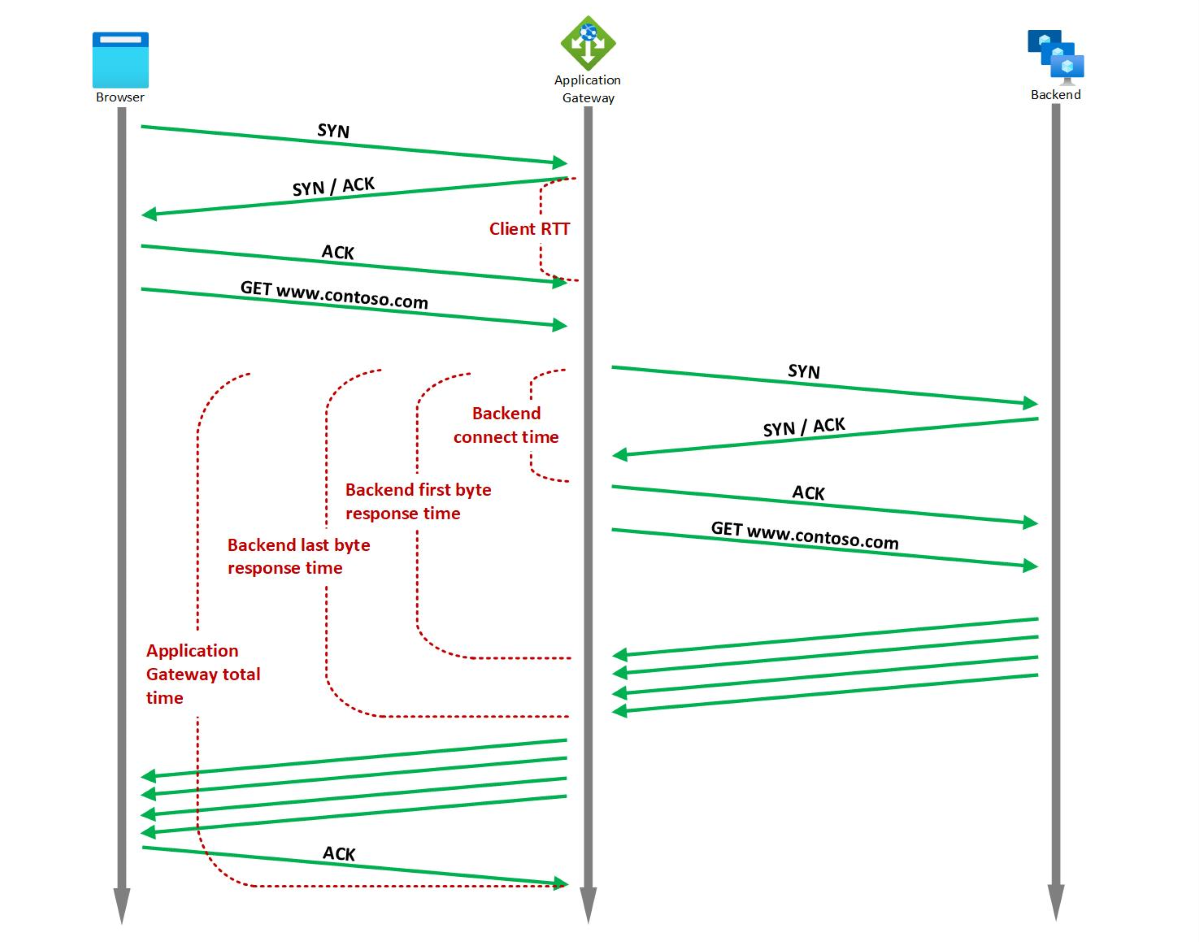

Application Gateway menyediakan beberapa metrik waktu bawaan yang terkait dengan permintaan dan respons, yang diukur dalam milidetik.
Catatan
Jika ada lebih dari satu listener di Application Gateway, maka selalu filter menurut dimensi Listener sambil membandingkan metrik latensi yang berbeda untuk mendapatkan inferensi yang bermakna.
Catatan
Latensi mungkin diamati dalam data metrik, karena semua metrik dikumpulkan pada interval satu menit. Latensi ini dapat bervariasi untuk berbagai instans gateway aplikasi berdasarkan waktu mulai metrik.
Anda dapat menggunakan metrik waktu untuk menentukan apakah perlambatan yang diamati disebabkan oleh jaringan klien, performa Application Gateway, jaringan backend, dan saturasi tumpukan TCP server backend, performa aplikasi backend, atau ukuran file besar. Untuk informasi selengkapnya, lihat Metrik pengaturan waktu.
Misalnya, jika ada lonjakan tren Backend first byte response time tetapi tren Backend connect time stabil, Anda dapat menyimpulkan bahwa latensi gateway aplikasi ke backend dan waktu yang diperlukan untuk membuat koneksi stabil. Lonjakan ini disebabkan oleh peningkatan waktu respons aplikasi backend. Di sisi lain, jika lonjakan waktu respons byte pertama Backend dikaitkan dengan lonjakan yang sesuai dalam waktu koneksi Backend, Anda dapat menyimpulkan bahwa baik jaringan antara Application Gateway dan server backend, atau stack TCP server backend telah mencapai batas kapasitas.
Jika Anda melihat lonjakan pada waktu respons byte terakhir Backend tetapi waktu respons byte pertama Backend stabil, Anda dapat menyimpulkan bahwa lonjakan tersebut disebabkan oleh permintaan file yang lebih besar.
Demikian pula jika total waktu Application Gateway menunjukkan lonjakan namun waktu respons byte terakhir Backend stabil, maka itu bisa menjadi tanda penyempitan performa di Application Gateway atau di jaringan antara klien dan Application Gateway. Selain itu, jika klien RTT juga memiliki lonjakan yang sesuai, maka itu menunjukkan bahwa degradasi adalah karena jaringan antara klien dan Application Gateway.
Metrik Application Gateway
Untuk Application Gateway, ada beberapa metrik yang tersedia. Untuk daftar, lihat Metrik Application Gateway.
Metrik backend
Untuk Application Gateway, Ada beberapa metrik backend yang tersedia. Untuk daftar, lihat Backend Metrics.
Metrik Web Application Firewall (WAF)
Untuk informasi tentang Pemantauan WAF, lihat Metrik WAF v2 dan Metrik WAF v1.
Visualisasi metrik
Buka Application Gateway, di bawah Monitoring, pilih Metrics. Untuk menampilkan nilai yang tersedia, pilih daftar turun METRIC.

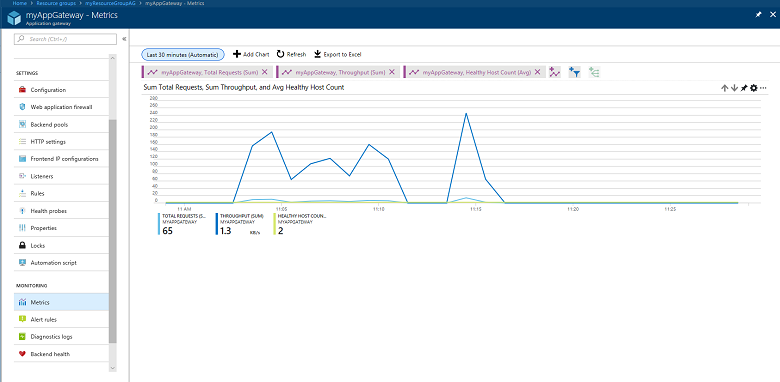

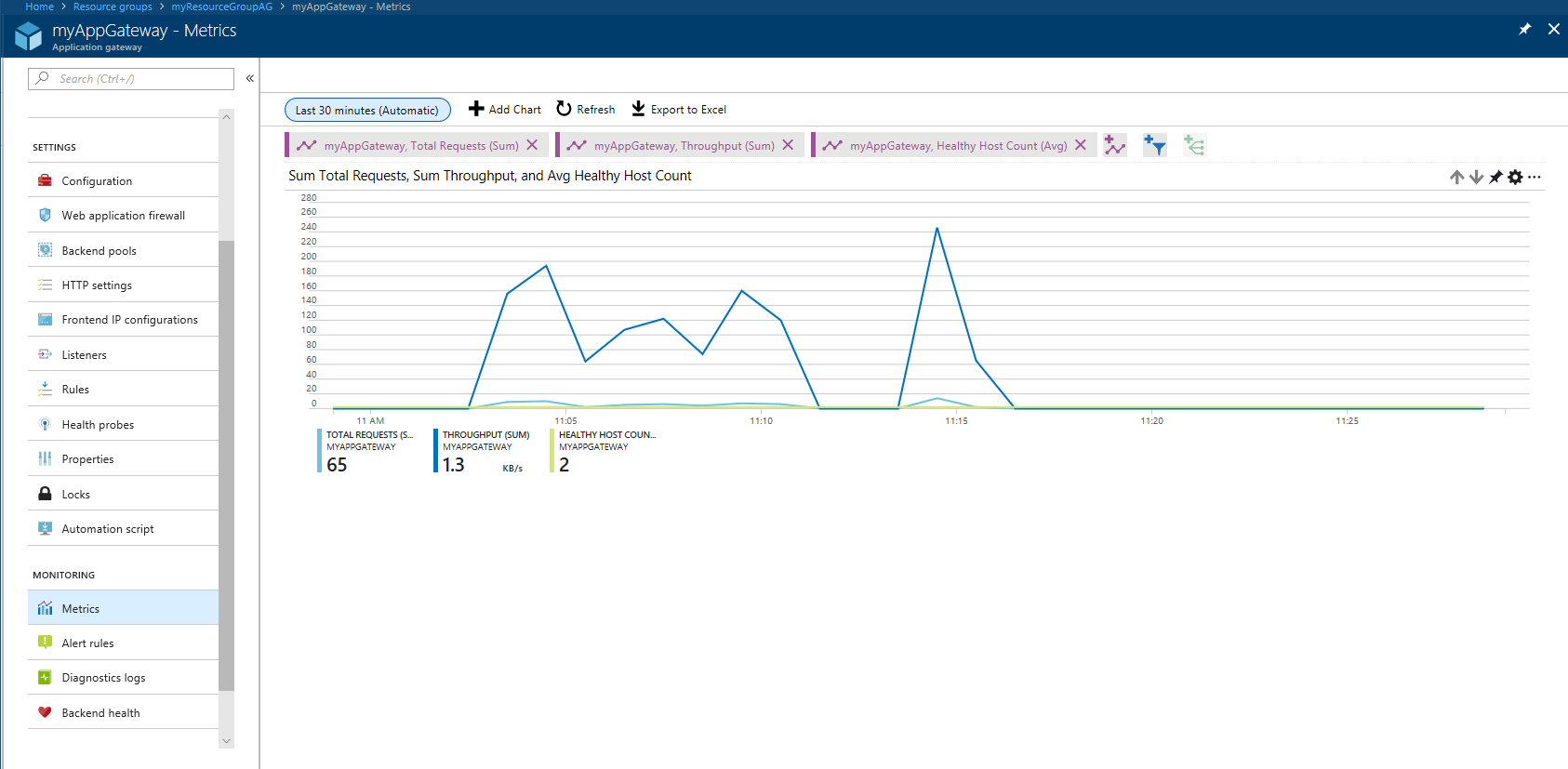

Pada gambar berikut, Anda akan melihat contoh dengan tiga metrik ditampilkan selama 30 menit terakhir:
Untuk melihat daftar metrik saat ini, lihat Metrik yang didukung dengan Azure Monitor.
Aturan peringatan untuk metrik
Anda dapat memulai aturan pemberitahuan berdasarkan metrik untuk sumber daya. Misalnya, peringatan dapat memanggil webhook atau mengirim email kepada administrator jika throughput Application Gateway lebih tinggi, lebih rendah, atau sama dengan ambang batas untuk periode tertentu.
Contoh berikut memandu Anda dalam membuat aturan pemberitahuan yang mengirim email ke admin setelah throughput melanggar ambang batas:

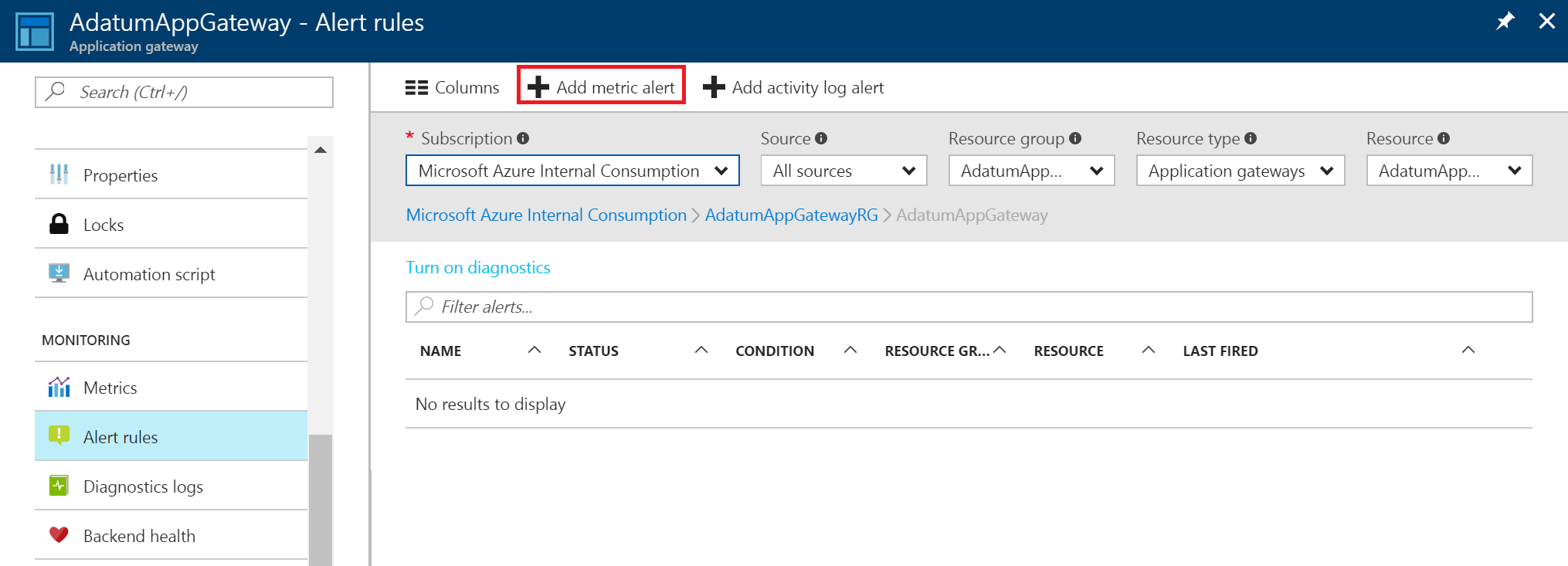

pilih Add metric alert untuk membuka halaman Menambah aturan. Anda juga dapat membuka halaman ini dari halaman metrik.

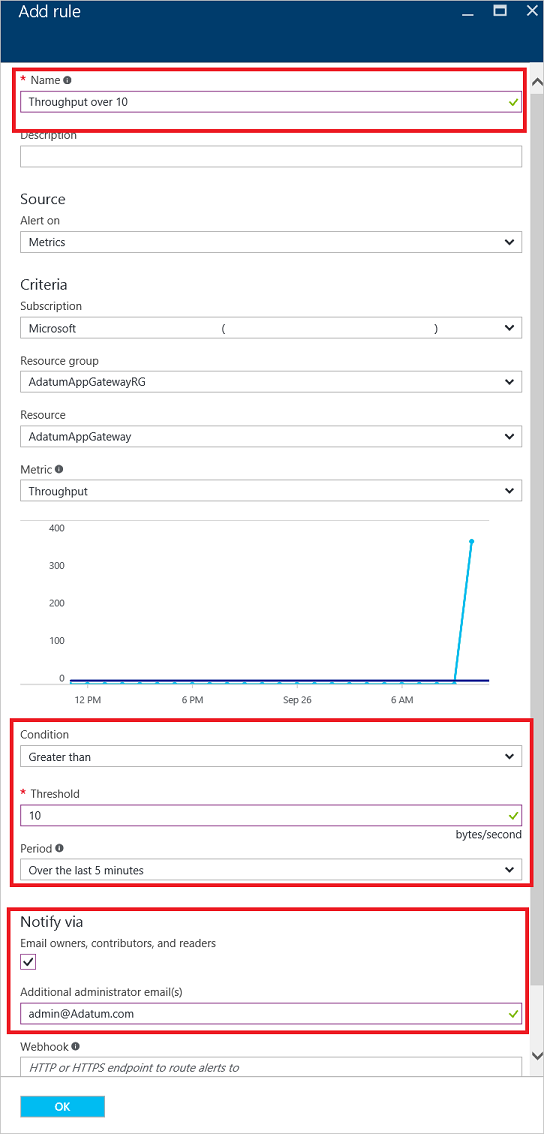

Pada halaman Menambah aturan, isi nama, kondisi, dan pemberitahuan, dan pilih OK.
Pada Pemilih kondisi, pilih salah satu dari empat nilai: Lebih besar dari, Lebih besar dari atau samadengan, Kurang dari, atau Kurang dari atau sama dengan.
Pada Pemilih periode, pilih periode dari lima menit hingga enam jam.
Jika Anda memilih Pemilik email, kontributor, dan pembaca, email dapat bersifat dinamis, berdasarkan pengguna yang memiliki akses ke sumber daya tersebut. Jika tidak, Anda bisa menyediakan daftar pengguna berbatas koma dalam kotak surel administrator tambahan.

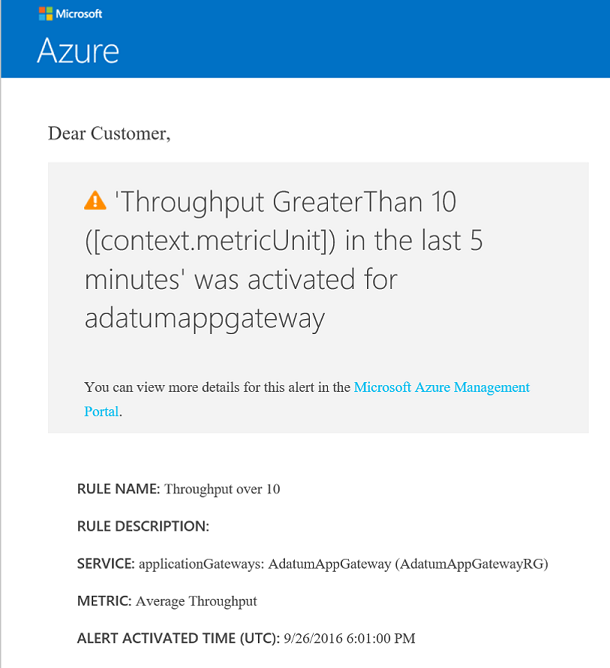

Jika ambang dilanggar, email yang mirip dengan email dalam gambar berikut akan muncul:

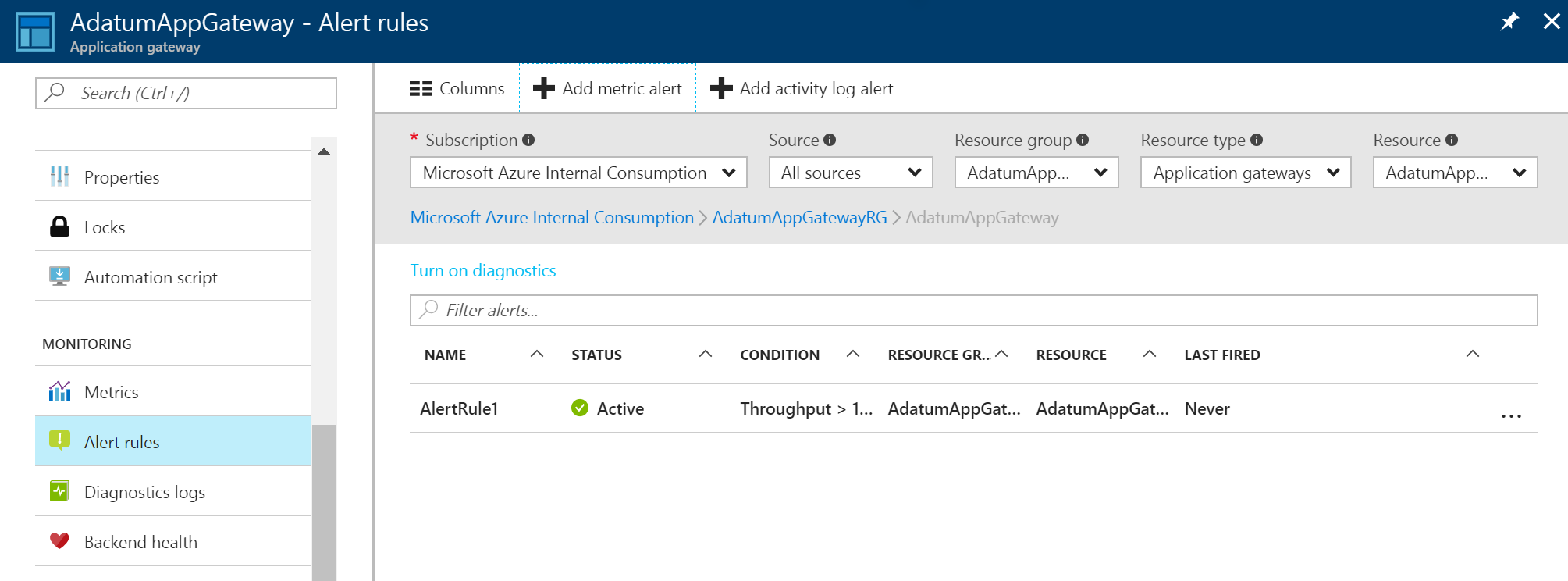

Daftar pemberitahuan muncul setelah Anda membuat pemberitahuan metrik. Ini memberikan gambaran umum tentang semua aturan peringatan.
Untuk mempelajari selengkapnya tentang notifikasi pemberitahuan, lihat Menerima notifikasi pemberitahuan.
Untuk memahami selengkapnya tentang webhook dan cara menggunakannya dengan peringatan, kunjungi Mengonfigurasi webhook pada pemberitahuan metrik Azure.
