Mulai Cepat: Membuat Azure Route Server menggunakan portal Microsoft Azure

Panduan cepat ini menunjukkan cara membuat Azure Route Server dan mengonfigurasi peering BGP dengan appliance virtual jaringan (NVA) menggunakan portal Azure. Azure Route Server memungkinkan perutean dinamis antara jaringan virtual Anda dan perangkat jaringan virtual, dengan pertukaran rute secara otomatis melalui protokol BGP.

Dengan menyelesaikan panduan mulai cepat ini, Anda memiliki Route Server yang berfungsi yang dapat memfasilitasi pertukaran rute dinamis dengan perangkat virtual jaringan di jaringan virtual Azure Anda.

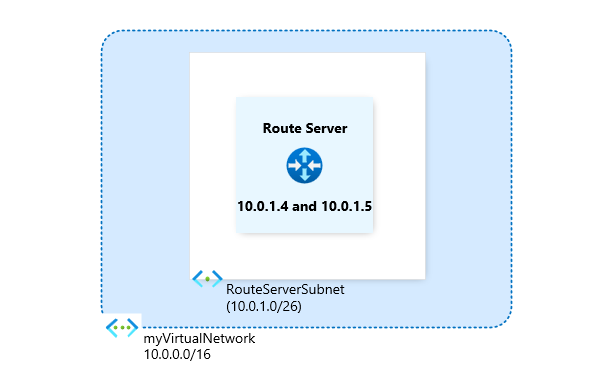

Diagram memperlihatkan lingkungan penyebaran Azure Route Server dengan peering BGP ke appliance virtual jaringan menggunakan portal Microsoft Azure.

Jika Anda tidak memiliki langganan Azure, buatlah akun gratis sebelum Anda mulai.

Penting

Server route yang dibuat sebelum 1 November 2021, tanpa alamat IP publik yang terkait, dideploy dengan penawaran pratinjau publik. Penawaran pratinjau publik tidak mencakup Perjanjian Tingkat Layanan (SLA) Ketersediaan Umum dan dukungan. Untuk menerapkan server rute dengan penawaran "General Availability" dan memenuhi syarat untuk SLA dan dukungan General Availability, hapus dan buat ulang server rute Anda.

Prasyarat

Sebelum memulai, pastikan Anda memiliki persyaratan berikut:

Membuat Route Server

Bagian ini membimbing Anda dalam pembuatan Azure Route Server menggunakan portal Azure, termasuk infrastruktur jaringan virtual yang diperlukan.

  1. Masuk ke portal Azure.

  2. Dalam kotak pencarian di bagian atas portal, masukkan server rute, dan pilih Route Server dari hasil pencarian.

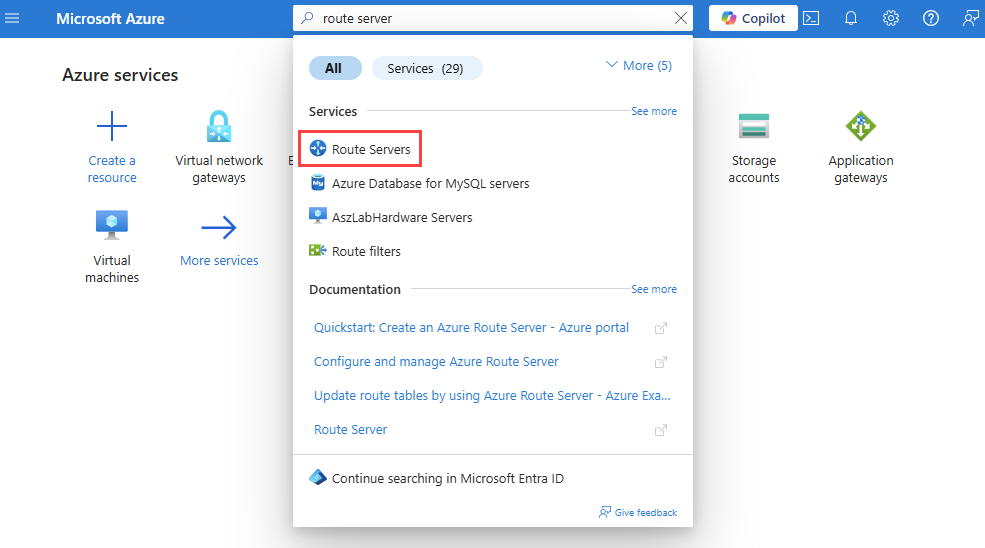

    Cuplikan layar memperlihatkan cara mencari Route Server di portal Microsoft Azure.

  3. Pada halaman Route Servers, pilih + Buat.

  4. Pada tab Dasar di Buat Server Rute, masukkan atau pilih informasi berikut ini:

    Pengaturan Nilai
    Detail proyek
    Langganan Pilih langganan Azure yang ingin Anda gunakan untuk menyebarkan Route Server.
    Kelompok sumber daya Pilih Buat baru.
    Di Nama, masukkan myResourceGroup.
    Pilih OK.
    Rincian contoh
    Nama Masukkan myRouteServer.
    Wilayah Pilih US Timur atau wilayah mana pun tempat Anda ingin membuat Route Server.
    Preferensi Pengarahan Pilih ExpressRoute. Opsi lain yang tersedia: VPN dan ASPath.
    Kapasitas Route Server Pilih dari menu dropdown. Untuk informasi selengkapnya, lihat Kapasitas Server Rute.
    Mengonfigurasi jaringan virtual
    Jaringan virtual Pilih Buat baru.
    Di Nama, masukkan myVirtualNetwork.
    Di Rentang alamat, masukkan 10.0.0.0/16.
    Di Nama subnet dan Rentang alamat, masukkan RouteServerSubnet dan masing-masing 10.0.1.0/26 .
    Pilih OK.
    Subnet Setelah Anda membuat jaringan virtual dan subnet, RouteServerSubnet terisi.
    - Subnet harus diberi nama RouteServerSubnet.
    - Subnet harus memiliki ukuran minimal /26 atau lebih besar.
    Alamat IP Publik
    Alamat IP Publik Pilih Buat baru atau pilih sumber daya IP publik Standar yang sudah ada untuk ditetapkan ke Route Server. Alamat IP publik diperlukan untuk memastikan konektivitas ke layanan backend yang mengelola konfigurasi Route Server.
    Nama alamat IP publik Masukkan myVirtualNetwork-ip. Alamat IP publik Standar diperlukan untuk memastikan konektivitas ke layanan backend yang mengelola Route Server.

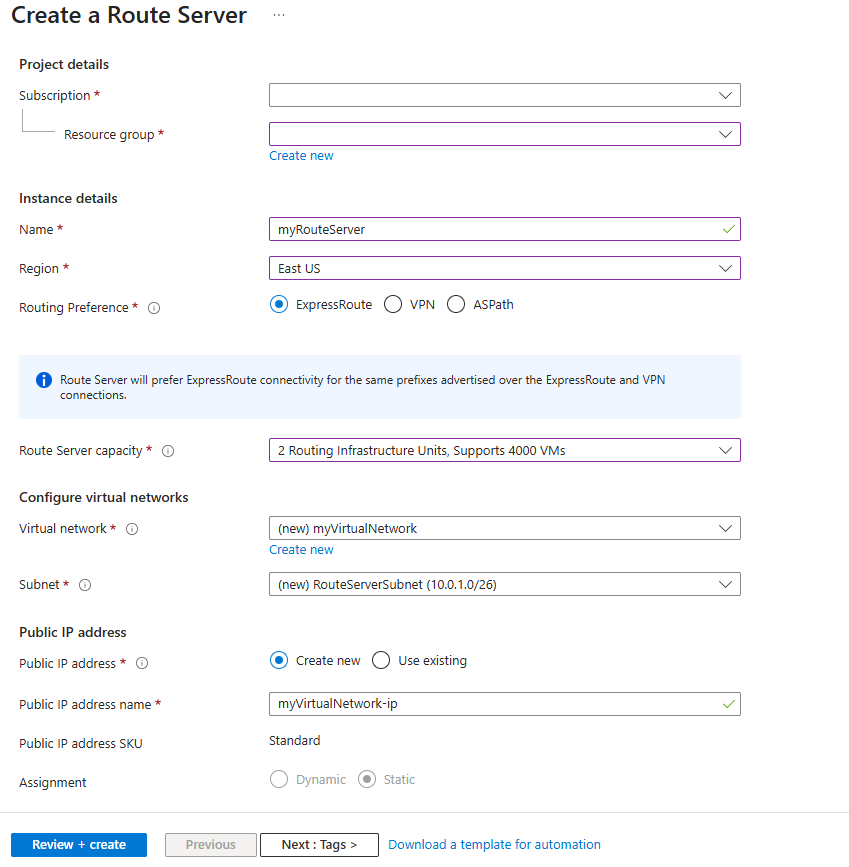

    Cuplikan layar memperlihatkan tab Dasar untuk membuat Route Server di portal Microsoft Azure.

  5. Pilih Review + create dan kemudian pilih Create setelah validasi berhasil.

    Catatan

    Penerapan Route Server dapat memakan waktu hingga 30 menit.

Mengonfigurasi peering BGP dengan perangkat virtual jaringan

Setelah membuat Route Server, atur koneksi BGP dengan perangkat virtual jaringan Anda agar dapat melakukan pertukaran rute secara dinamis.

  1. Setelah penyebaran selesai, pilih Buka sumber daya untuk menavigasi ke myRouteServer.

  2. Di bawah Pengaturan, pilih Rekan.

  3. Pilih + Add untuk menambahkan rekan BGP.

  4. Di halaman Add Peer, masukkan informasi berikut:

    Pengaturan Nilai
    Nama Nama untuk mengidentifikasi rekan BGP. Ini tidak perlu cocok dengan nama NVA yang sebenarnya.
    Aparatur Sipil Negara Nomor Sistem Otonom (ASN) dari NVA. Untuk informasi selengkapnya, lihat Nomor Sistem Otonom (ASN) apa yang dapat saya gunakan?
    Alamat IPv4 Alamat IP pribadi NVA yang akan digunakan untuk berkomunikasi dengan myRouteServer guna menginisiasi BGP.

  5. Pilih Tambahkan untuk membuat peering BGP.

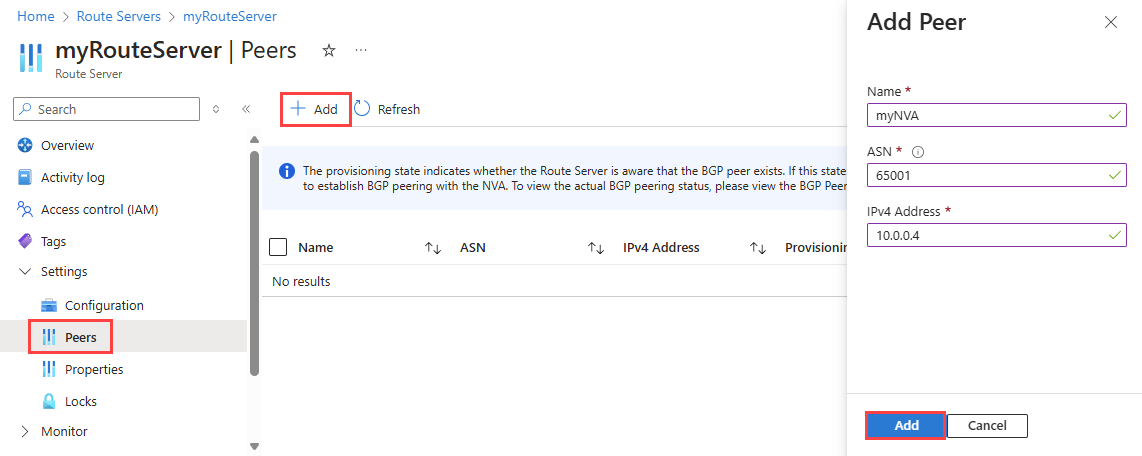

    Cuplikan layar memperlihatkan cara menambahkan appliance virtual jaringan ke Route Server sebagai peer BGP.

Selesaikan konfigurasi pada NVA

Untuk menyelesaikan penyiapan peering BGP, Anda harus mengonfigurasi NVA untuk membuat sesi BGP dengan Route Server menggunakan alamat IP dan ASN-nya. Anda dapat menemukan alamat IP dan ASN Route Server di halaman Gambaran Umum :

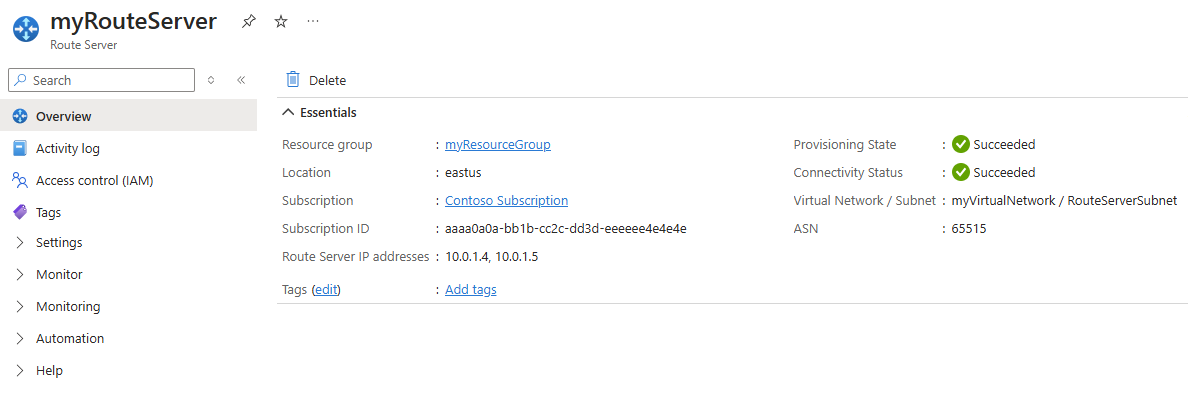

Cuplikan layar memperlihatkan halaman Gambaran Umum Route Server dengan detail konfigurasi BGP.

Gunakan nilai-nilai ini untuk mengonfigurasi BGP pada NVA Anda:

  • ASN: Nilai virtualRouterAsn (biasanya 65515)
  • Alamat IP serekan: Nilai virtualRouterIps yang diperlihatkan dalam gambaran umum

Penting

Pasangkan NVA dengan kedua alamat IP server rute untuk memastikan rute jaringan virtual diiklankan melalui koneksi NVA dan mencapai ketersediaan tinggi.

Bersihkan sumber daya

Saat Anda tidak lagi memerlukan Route Server dan sumber daya terkait, hapus grup sumber daya:

  1. Di kotak pencarian di bagian atas portal, masukkan myResourceGroup. Pilih myResourceGroup dari hasil pencarian.

  2. Pilih Hapus grup sumber daya.

  3. Di Hapus grup sumber daya, masukkan myResourceGroup, lalu pilih Hapus.

  4. Pilih Hapus untuk mengonfirmasi penghapusan grup sumber daya dan semua sumber dayanya.

Langkah selanjutnya

Sekarang setelah Anda membuat Route Server dan membuat peering BGP, pelajari selengkapnya tentang kemampuan Route Server:

Tutorial: Mengonfigurasi peering BGP antara Route Server dan appliance virtual jaringan
