Komponen Inti WIA

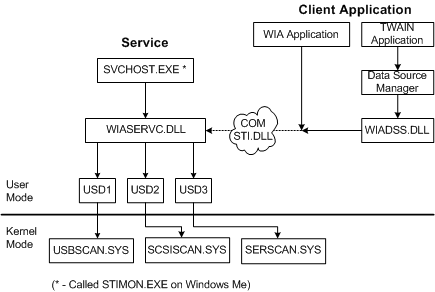

Komponen WIA ditunjukkan pada gambar berikut.

Layanan WIA (wiaservc.dll) dihosting oleh host generik yang disebut svchost.exe. Wiaservc.dll berkomunikasi dengan satu atau beberapa driver still image mode pengguna (berlabel USD1, USD2, dan USD3 dalam gambar), yang masing-masing berkomunikasi dengan jenis driver mode kernel tertentu. Windows menyediakan tiga jenis abstraksi bus: USB, SCSI, dan serial ( usbscan.sys, scsiscan.sys, dan serscan.sys).

Di sisi klien, aplikasi dapat berupa aplikasi yang kompatibel dengan TWAIN (lihat Dukungan untuk aplikasi TWAIN-Compatible) atau aplikasi WIA. Aplikasi TWAIN memanggil manajer sumber data, kemudian memanggil wiadss.dll, komponen terjemahan yang berkomunikasi dengan instans sti.dll. Sti.dll adalah stub yang berkomunikasi dengan layanan WIA. Sebaliknya, aplikasi WIA melakukan panggilan langsung ke sti.dll.
