Mengamankan akses ke server API menggunakan rentang alamat IP resmi di Azure Kubernetes Service (AKS)

Artikel ini menunjukkan kepada Anda cara menggunakan fitur rentang alamat IP resmi server API untuk membatasi alamat IP dan CIDR mana yang dapat mengakses sarana kontrol.

Server API Kubernetes adalah inti dari sarana kontrol Kubernetes dan merupakan cara terpusat untuk berinteraksi dan mengelola kluster Anda. Untuk meningkatkan keamanan kluster Anda dan meminimalkan risiko serangan, sebaiknya batasi rentang alamat IP yang dapat mengakses server API. Untuk melakukan ini, Anda dapat menggunakan fitur rentang IP resmi server API.

Sebelum Anda mulai

• Anda memerlukan Azure CLI versi 2.0.76 atau yang lebih baru yang sudah terpasang dan terkonfigurasi. Jalankan az --version untuk menemukan versinya. Jika Anda perlu memasang atau meningkatkan, lihat Memasang Azure CLI.
• Untuk mempelajari alamat IP apa yang akan disertakan saat mengintegrasikan kluster AKS Anda dengan Azure DevOps, lihat artikel alamat IP dan URL domain yang diizinkan Azure DevOps.

Batasan

Fitur rentang IP resmi server API memiliki batasan berikut:

• Fitur rentang IP resmi server API dipindahkan dari pratinjau pada Oktober 2019. Untuk kluster yang dibuat setelah fitur dipindahkan dari pratinjau, fitur ini hanya didukung pada load balancer SKU Standar . Setiap kluster yang ada pada load balancer SKU Dasar dengan fitur rentang IP resmi server API yang diaktifkan akan terus berfungsi apa adanya. Namun, kluster ini tidak dapat dimigrasikan ke load balancer SKU Standar . Kluster yang ada akan terus berfungsi jika versi Kubernetes dan sarana kontrol ditingkatkan.
• Fitur rentang IP resmi server API tidak didukung pada kluster privat.
• Saat menggunakan fitur ini dengan kluster yang menggunakan IP Publik Node, kumpulan simpul yang menggunakan IP Publik Node harus menggunakan awalan IP publik. Awalan IP publik harus ditambahkan sebagai rentang resmi.

Ringkasan rentang IP resmi server API

Server API Kubernetes mengekspos API Kubernetes yang mendasar dan menyediakan interaksi untuk alat manajemen seperti kubectl dan dasbor Kubernetes. AKS menyediakan sarana kontrol kluster penyewa tunggal dengan server API khusus. Server API diberi alamat IP publik secara default. Anda dapat mengontrol akses menggunakan kontrol akses berbasis peran Kubernetes (Kubernetes RBAC) atau Azure RBAC.

Untuk mengamankan akses ke sarana kontrol AKS/server API yang dapat diakses publik, Anda dapat mengaktifkan dan menggunakan rentang IP resmi. Rentang IP resmi ini hanya memungkinkan rentang alamat IP yang ditentukan untuk berkomunikasi dengan server API. Setiap permintaan yang dibuat ke server API dari alamat IP yang bukan bagian dari rentang IP resmi ini diblokir.

Membuat kluster AKS dengan rentang IP resmi server API diaktifkan

Penting

Secara default, kluster Anda menggunakan load balancer SKU Standar yang dapat Anda gunakan untuk mengonfigurasi gateway outbound. Saat Anda mengaktifkan rentang IP resmi server API selama pembuatan kluster, IP publik untuk kluster Anda diizinkan secara default selain rentang yang Anda tentukan. Jika Anda menentukan "" atau tidak ada nilai untuk --api-server-authorized-ip-ranges, rentang IP resmi server API dinonaktifkan. Perhatikan bahwa jika Anda menggunakan PowerShell, gunakan --api-server-authorized-ip-ranges="" (dengan tanda sama dengan) untuk menghindari masalah penguraian.

Catatan

Anda harus menambahkan rentang ini ke daftar yang diizinkan:

• Alamat IP keluar kluster (firewall, gateway NAT, atau alamat lainnya, tergantung pada jenis keluar Anda).
• Rentang apa pun yang mewakili jaringan tempat Anda mengelola kluster.

Batas atas untuk jumlah rentang IP yang dapat Anda tentukan adalah 200.

Aturan ini membutuhkan waktu hingga 2 menit untuk diterapkan. Mohon tunggu hingga waktu tersebut saat menguji koneksi.

Azure CLI

Saat membuat kluster dengan rentang IP resmi server API diaktifkan, Anda menggunakan --api-server-authorized-ip-ranges parameter untuk menyediakan daftar rentang alamat IP publik resmi. Saat Anda menentukan rentang CIDR, mulailah dengan alamat IP pertama dalam rentang. Misalnya, 137.117.106.90/29 adalah rentang yang valid, tetapi pastikan Anda menentukan alamat IP pertama dalam rentang, seperti 137.117.106.88/29.

• Buat kluster AKS dengan rentang IP resmi server API yang diaktifkan menggunakan az aks create perintah dengan --api-server-authorized-ip-ranges parameter . Contoh berikut membuat kluster bernama myAKSCluster di grup sumber daya bernama myResourceGroup dengan rentang IP resmi server API diaktifkan. Rentang alamat IP yang diizinkan adalah 73.140.245.0/24:

  az aks create --resource-group myResourceGroup --name myAKSCluster --vm-set-type VirtualMachineScaleSets --load-balancer-sku standard --api-server-authorized-ip-ranges 73.140.245.0/24 --generate-ssh-keys


Azure PowerShell

Saat membuat kluster dengan rentang IP resmi server API diaktifkan, Anda menggunakan -ApiServerAccessAuthorizedIpRange parameter untuk menyediakan daftar rentang alamat IP publik resmi. Saat Anda menentukan rentang CIDR, mulailah dengan alamat IP pertama dalam rentang. Misalnya, 137.117.106.90/29 adalah rentang yang valid, tetapi pastikan Anda menentukan alamat IP pertama dalam rentang, seperti 137.117.106.88/29.

• Buat kluster AKS dengan rentang IP resmi server API yang diaktifkan menggunakan New-AzAksCluster cmdlet dengan -ApiServerAccessAuthorizedIpRange parameter . Contoh berikut membuat kluster bernama myAKSCluster di grup sumber daya bernama myResourceGroup dengan rentang IP resmi server API diaktifkan. Rentang alamat IP yang diizinkan adalah 73.140.245.0/24:

  New-AzAksCluster -ResourceGroupName myResourceGroup -Name myAKSCluster -NodeVmSetType VirtualMachineScaleSets -LoadBalancerSku Standard -ApiServerAccessAuthorizedIpRange '73.140.245.0/24' -GenerateSshKey


Portal Azure

Saat membuat kluster dengan rentang IP resmi server API diaktifkan, Anda menentukan daftar rentang alamat IP publik resmi. Saat Anda menentukan rentang CIDR, mulailah dengan alamat IP pertama dalam rentang. Misalnya, 137.117.106.90/29 adalah rentang yang valid, tetapi pastikan Anda menentukan alamat IP pertama dalam rentang, seperti 137.117.106.88/29.

1. Dari beranda portal Azure, pilih Buat kontainer>sumber daya>Azure Kubernetes Service (AKS).
2. Konfigurasikan pengaturan kluster sesuai kebutuhan.
3. Di bagian Jaringan di bawah Akses publik, pilih Atur rentang IP resmi.
4. Untuk Tentukan rentang IP, masukkan rentang alamat IP yang ingin Anda otorisasi untuk mengakses server API.
5. Konfigurasikan pengaturan kluster lainnya sesuai kebutuhan.
6. Setelah siap, pilih Tinjau + buat> untuk membuat kluster.

Tentukan IP keluar untuk load balancer SKU Standar

Saat membuat kluster dengan rentang IP resmi server API diaktifkan, Anda juga dapat menentukan alamat IP keluar atau awalan untuk kluster menggunakan --load-balancer-outbound-ips parameter atau --load-balancer-outbound-ip-prefixes . Semua IP yang disediakan dalam parameter diizinkan bersama dengan IP dalam --api-server-authorized-ip-ranges parameter .

• Buat kluster AKS dengan rentang IP resmi server API diaktifkan dan tentukan alamat IP keluar untuk load balancer SKU Standar menggunakan --load-balancer-outbound-ips parameter . Contoh berikut membuat kluster bernama myAKSCluster di grup sumber daya bernama myResourceGroup dengan rentang IP resmi server API diaktifkan dan alamat <public-ip-id-1> IP keluar dan <public-ip-id-2>:

  az aks create --resource-group myResourceGroup --name myAKSCluster --vm-set-type VirtualMachineScaleSets --load-balancer-sku standard --api-server-authorized-ip-ranges 73.140.245.0/24 --load-balancer-outbound-ips <public-ip-id-1>,<public-ip-id-2> --generate-ssh-keys


Hanya mengizinkan IP publik outbound dari load balancer SKU Standar

Azure CLI

Jika Anda mengaktifkan rentang IP resmi server API selama pembuatan kluster, IP publik outbound untuk load balancer SKU Standar untuk kluster Anda juga diizinkan secara default selain rentang yang Anda tentukan. Untuk mengizinkan hanya IP publik keluar dari load balancer SKU Standar, Anda menggunakan 0.0.0.0/32 saat menentukan --api-server-authorized-ip-ranges parameter.

• Buat kluster AKS dengan rentang IP resmi server API yang diaktifkan dan hanya mengizinkan IP publik keluar dari load balancer SKU Standar menggunakan --api-server-authorized-ip-ranges parameter . Contoh berikut membuat kluster bernama myAKSCluster di grup sumber daya bernama myResourceGroup dengan rentang IP resmi server API yang diaktifkan dan hanya memungkinkan IP publik keluar dari load balancer SKU Standar:

  az aks create --resource-group myResourceGroup --name myAKSCluster --vm-set-type VirtualMachineScaleSets --load-balancer-sku standard --api-server-authorized-ip-ranges 0.0.0.0/32 --generate-ssh-keys


Azure PowerShell

Jika Anda mengaktifkan rentang IP resmi server API selama pembuatan kluster, IP publik outbound untuk load balancer SKU Standar untuk kluster Anda juga diizinkan secara default selain rentang yang Anda tentukan. Untuk mengizinkan hanya IP publik keluar dari load balancer SKU Standar, Anda menggunakan 0.0.0.0/32 saat menentukan -ApiServerAccessAuthorizedIpRange parameter.

• Buat kluster AKS dengan rentang IP resmi server API yang diaktifkan dan hanya mengizinkan IP publik keluar dari load balancer SKU Standar menggunakan -ApiServerAccessAuthorizedIpRange parameter . Contoh berikut membuat kluster bernama myAKSCluster di grup sumber daya bernama myResourceGroup dengan rentang IP resmi server API yang diaktifkan dan hanya memungkinkan IP publik keluar dari load balancer SKU Standar:

  New-AzAksCluster -ResourceGroupName myResourceGroup -Name myAKSCluster -NodeVmSetType VirtualMachineScaleSets -LoadBalancerSku Standard -ApiServerAccessAuthorizedIpRange '0.0.0.0/32' -GenerateSshKey


Portal Azure

Jika Anda mengaktifkan rentang IP resmi server API selama pembuatan kluster, IP publik outbound untuk load balancer SKU Standar untuk kluster Anda juga diizinkan secara default selain rentang yang Anda tentukan. Untuk mengizinkan hanya IP publik keluar dari load balancer SKU Standar, Anda menggunakan 0.0.0.0/32 saat menentukan rentang IP.

1. Dari beranda portal Azure, pilih Buat kontainer>sumber daya>Azure Kubernetes Service (AKS).
2. Konfigurasikan pengaturan kluster sesuai kebutuhan.
3. Di bagian Jaringan di bawah Akses publik, pilih Atur rentang IP resmi.
4. Untuk Tentukan rentang IP, masukkan 0.0.0.0/32. Ini hanya memungkinkan IP publik keluar dari load balancer SKU Standar.
5. Konfigurasikan pengaturan kluster lainnya sesuai kebutuhan.
6. Setelah siap, pilih Tinjau + buat> untuk membuat kluster.

Memperbarui rentang IP resmi server API kluster yang ada

Azure CLI

• Perbarui rentang IP resmi server API kluster yang ada menggunakan az aks update perintah dengan --api-server-authorized-ip-ranges parameter . Contoh berikut memperbarui rentang IP resmi server API pada kluster bernama myAKSCluster di grup sumber daya bernama myResourceGroup. Rentang alamat IP yang akan diotorisasi adalah 73.140.245.0/24:

  az aks update --resource-group myResourceGroup --name myAKSCluster --api-server-authorized-ip-ranges 73.140.245.0/24


• Untuk mengizinkan beberapa rentang alamat IP, Anda dapat mencantumkan beberapa alamat IP, dipisahkan dengan koma.

  az aks update --resource-group myResourceGroup --name myAKSCluster --api-server-authorized-ip-ranges 73.140.245.0/24,193.168.1.0/24,194.168.1.0/24


  Anda juga dapat menggunakan 0.0.0.0/32 saat menentukan parameter --api-server-authorized-ip-ranges untuk mengizinkan hanya IP publik dari load balancer SKU Standar.

Azure PowerShell

• Perbarui rentang IP resmi server API kluster yang ada menggunakan Set-AzAksCluster cmdlet dengan -ApiServerAccessAuthorizedIpRange parameter . Contoh berikut memperbarui rentang IP resmi server API pada kluster bernama myAKSCluster di grup sumber daya bernama myResourceGroup. Rentang alamat IP yang akan diotorisasi adalah 73.140.245.0/24:

  Set-AzAksCluster -ResourceGroupName myResourceGroup -Name myAKSCluster -ApiServerAccessAuthorizedIpRange '73.140.245.0/24'


  Anda juga dapat menggunakan 0.0.0.0/32 saat menentukan parameter -ApiServerAccessAuthorizedIpRange untuk mengizinkan hanya IP publik dari load balancer SKU Standar.

Portal Azure

1. Navigasi ke portal Azure dan pilih kluster AKS yang ingin Anda perbarui.
2. Di menu layanan, di bawah Pengaturan, pilih Jaringan.
3. Di bawah Pengaturan sumber daya, pilih Kelola.
4. Pada halaman Rentang IP resmi, perbarui rentang IP Resmi sesuai kebutuhan.
5. Jika sudah selesai, pilih Simpan.

Menonaktifkan rentang IP resmi

Azure CLI

• Nonaktifkan rentang IP resmi menggunakan az aks update perintah dan tentukan rentang "" kosong untuk --api-server-authorized-ip-ranges parameter .

  az aks update --resource-group myResourceGroup --name myAKSCluster --api-server-authorized-ip-ranges ""


Azure PowerShell

• Nonaktifkan rentang IP resmi menggunakan Set-AzAksCluster cmdlet dan tentukan rentang '' kosong untuk -ApiServerAccessAuthorizedIpRange parameter .

  Set-AzAksCluster -ResourceGroupName myResourceGroup -Name myAKSCluster -ApiServerAccessAuthorizedIpRange ''


Portal Azure

1. Navigasi ke portal Azure dan pilih kluster AKS yang ingin Anda perbarui.
2. Di menu layanan, di bawah Pengaturan, pilih Jaringan.
3. Di bawah Pengaturan sumber daya, pilih Kelola.
4. Pada halaman Rentang IP resmi, batal pilih kotak centang Atur rentang IP resmi.
5. Pilih Simpan.

Menemukan rentang IP resmi yang sudah ada

Azure CLI

• Temukan rentang IP resmi yang ada menggunakan az aks show perintah dengan parameter yang --query diatur ke apiServerAccessProfile.authorizedIpRanges.

  az aks show --resource-group myResourceGroup --name myAKSCluster --query apiServerAccessProfile.authorizedIpRanges


Azure PowerShell

• Temukan rentang IP resmi yang ada menggunakan Get-AzAksCluster cmdlet.

  Get-AzAksCluster -ResourceGroupName myResourceGroup -Name myAKSCluster | Select-Object -ExpandProperty ApiServerAccessProfile


Portal Azure

1. Navigasi ke portal Azure dan pilih kluster AKS Anda.

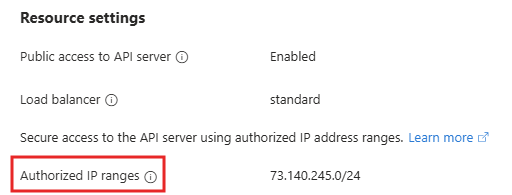

2. Di menu layanan, di bawah Pengaturan, pilih Jaringan. Rentang IP resmi yang ada tercantum di bawah Pengaturan sumber daya.

Bagaimana menemukan IP saya untuk disertakan dalam --api-server-authorized-ip-ranges?

Anda harus menambahkan mesin pengembangan, alat, atau alamat IP otomatisasi ke daftar kluster AKS dari rentang IP yang disetujui untuk mengakses server API dari sana.

Opsi lain adalah mengonfigurasi jumpbox dengan alat yang diperlukan di dalam subnet terpisah di jaringan virtual firewall. Ini mengasumsikan lingkungan Anda memiliki firewall dengan jaringan masing-masing, dan Anda telah menambahkan firewall IP ke rentang resmi. Demikian pula, jika Anda memaksa penerowongan dari subnet AKS ke subnet firewall, memiliki jumpbox di subnet kluster juga tidak apa-apa.

1. Ambil alamat IP Anda menggunakan perintah berikut:

   # Retrieve your IP address
   CURRENT_IP=$(dig +short "myip.opendns.com" "@resolver1.opendns.com")


2. Tambahkan alamat IP Anda ke daftar yang disetujui menggunakan Azure CLI atau Azure PowerShell:

   # Add to AKS approved list using Azure CLI
   az aks update --resource-group $RG --name $AKSNAME --api-server-authorized-ip-ranges $CURRENT_IP/24,73.140.245.0/24

   # Add to AKS approved list using Azure PowerShell
   Set-AzAksCluster -ResourceGroupName $RG -Name $AKSNAME -ApiServerAccessAuthorizedIpRange '$CURRENT_IP/24,73.140.245.0/24'


Catatan

Contoh di atas menambahkan alamat IP lain ke rentang yang disetujui. Perhatikan bahwa alamat IP masih menyertakan alamat IP dari Memperbarui rentang IP resmi server API kluster. Jika Anda tidak menyertakan alamat IP yang ada, perintah ini akan menggantinya dengan yang baru alih-alih menambahkannya ke rentang yang diotorisasi. Untuk menonaktifkan rentang IP resmi, gunakan az aks update dan tentukan rentang kosong "".

Opsi lainnya adalah menggunakan perintah di bawah ini pada sistem Windows untuk mendapatkan alamat IPv4 publik, atau Anda dapat mengikuti langkah-langkah di Menemukan alamat IP Anda.

Invoke-RestMethod http://ipinfo.io/json | Select -exp ip

Anda juga dapat menemukan alamat ini dengan mencari apa alamat IP saya di browser internet.

Gunakan Tag Layanan untuk rentang IP resmi API Server - (Pratinjau)

Tag layanan adalah cara mudah untuk menentukan sekelompok alamat IP yang sesuai dengan Layanan Kubernetes. Anda dapat menggunakan tag layanan untuk menentukan alamat IP layanan Kubernetes dan alamat IP tertentu dalam rentang IP resmi untuk server API dengan memisahkannya dengan koma.

Batasan

• Fitur ini tidak kompatibel dengan Integrasi VNet API Server.

Penting

Fitur pratinjau AKS tersedia berdasarkan layanan mandiri. Pratinjau disediakan "apa adanya" dan "sebagaimana tersedia," dan mereka dikecualikan dari perjanjian tingkat layanan dan garansi terbatas. Pratinjau AKS sebagian dicakup oleh dukungan pelanggan berdasarkan upaya terbaik. Dengan demikian, fitur-fitur ini tidak dimaksudkan untuk penggunaan produksi. Untuk informasi lebih lanjut, lihat artikel dukungan berikut ini:

• Kebijakan dukungan AKS
• Tanya Jawab Umum dukungan Azure

Menginstal ekstensi pratinjau Azure CLI

1. Instal ekstensi pratinjau Azure CLI menggunakan perintah [az extension add][az-extension-add].

   az extension add --name aks-preview


2. Perbarui ekstensi untuk memastikan Anda memiliki versi terbaru menggunakan perintah [az extension update][az-extension-update].

   az extension update --name aks-preview


Daftarkan bendera fitur IP Resmi Tag Layanan

1. Daftarkan bendera fitur EnableServiceTagAuthorizedIPPreview menggunakan perintah az feature register .

   az feature register --namespace "Microsoft.ContainerService" --name "EnableServiceTagAuthorizedIPPreview"


   Dibutuhkan beberapa menit agar pendaftaran selesai.

2. Verifikasi pendaftaran menggunakan perintah az feature show .

   az feature show --namespace "Microsoft.ContainerService" --name "EnableServiceTagAuthorizedIPPreview"


Membuat kluster AKS dengan rentang IP resmi Tag Layanan

Buat kluster dengan rentang IP resmi Tag Layanan menggunakan --api-server-authorized-ip-ranges parameter dengan tag AzureCloud layanan untuk memungkinkan semua layanan Azure mengakses server API dan menentukan alamat IP tambahan.

Catatan

Hanya satu tag layanan yang diizinkan dalam --api-server-authorized-ip-ranges parameter . Anda tidak dapat menentukan beberapa tag layanan.

az aks create --resource-group myResourceGroup \
  --name myAKSCluster \
  --api-server-authorized-ip-ranges AzureCloud,20.20.20.20

Anda harus dapat mengekang server API dari layanan Azure VM atau Azure yang merupakan bagian AzureCloud dari tag layanan.

Langkah berikutnya

Dalam artikel ini, Anda mengaktifkan rentang IP resmi server API. Pendekatan ini adalah salah satu bagian dari cara Anda dapat menjalankan kluster AKS dengan aman. Untuk informasi selengkapnya, lihat Konsep keamanan untuk aplikasi dan kluster di AKS dan Praktik terbaik untuk keamanan kluster dan peningkatan di AKS.
