Buat gateway aplikasi dengan pengalihan berbasis jalur URL menggunakan Azure PowerShell

  • Artikel

Anda bisa menggunakan Azure PowerShell untuk mengkonfigurasikanaturan perutean berbasis URLsaat Anda membuat gateway aplikasi. Dalam artikel ini, Anda membuat kumpulan backend menggunakan set skala komputer virtual. Anda kemudian membuat aturan perutean URL yang memastikan lalu lintas web dialihkan ke kumpulan backend yang sesuai.

Dalam artikel ini, Anda akan mempelajari cara:

  • Siapkan jaringan
  • Membuat gateway aplikasi
  • Tambahkan pendengar dan aturan perutean
  • Buat set skala komputer virtual untuk kumpulan backend

Contoh berikut menunjukkan lalu lintas situs yang berasal dari keduanya yakni port 8080 dan 8081 dan diarahkan ke kumpulan backend yang sama:

URL routing example

Anda bisa saja menyelesaikan prosedur ini menggunakan Azure CLI.

Jika Anda tidak memiliki langganan Azure, buat akun gratis sebelum Anda memulai.

Catatan

Sebaiknya Anda menggunakan modul Azure Az PowerShell untuk berinteraksi dengan Azure. Lihat Menginstal Azure PowerShell untuk memulai. Untuk mempelajari cara bermigrasi ke modul Az PowerShell, lihat Memigrasikan Azure PowerShell dari AzureRM ke Az.

Azure Cloud Shell

Azure meng-hosting Azure Cloud Shell, lingkungan shell interaktif yang dapat Anda gunakan melalui browser. Anda dapat menggunakan Bash atau PowerShell dengan Cloud Shell untuk bekerja dengan layanan Azure. Anda dapat menggunakan perintah Cloud Shell yang telah diinstal sebelumnya untuk menjalankan kode dalam artikel ini tanpa harus menginstal apa-apa di lingkungan lokal Anda.

Untuk memulai Azure Cloud Shell:

Opsi Contoh/Tautan
Pilih Coba di pojok kanan atas blok kode atau perintah. Memilih Coba tidak otomatis menyalin kode atau perintah ke Cloud Shell. Screenshot that shows an example of Try It for Azure Cloud Shell.
Buka https://shell.azure.com, atau pilih tombol Luncurkan Cloud Shell untuk membuka Cloud Shell di browser Anda. Button to launch Azure Cloud Shell.
Pilih tombol Cloud Shell pada bilah menu di kanan atas di portal Microsoft Azure. Screenshot that shows the Cloud Shell button in the Azure portal

Untuk menggunakan Azure Cloud Shell:

  1. Mulai Cloud Shell.

  2. Pilih tombol Salin pada blok kode (atau blok perintah) untuk menyalin kode atau perintah.

  3. Tempel kode atau perintah ke dalam sesi Cloud Shell dengan memilih Ctrl+Shift+V di Windows dan Linux, atau dengan memilih Cmd+Shift+V di macOS.

  4. Pilih Masukkan untuk menjalankan kode atau perintah.

Anda memilih untuk menginstal dan menggunakan PowerShell secara lokal, prosedur ini memerlukan modul Azure PowerShell versi 1.0.0 atau yang lebih baru. Jalankan Get-Module -ListAvailable Az untuk mencari tahu versinya. Jika Anda perlu peningkatan, lihat Instal modul Azure PowerShell. Jika Anda menjalankan PowerShell secara lokal, Anda juga harus menjalankan Connect-AzAccount untuk membuat koneksi dengan Azure.

Buat grup sumber daya

Grup sumber daya adalah kontainer logis yang disebarkan dan dikelola oleh sumber daya Azure. Buat grup sumber daya Azure menggunakan New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Membuat sumber daya jaringan

Buat konfigurasi subnet untuk myBackendSubnet dan myAGSubnet menggunakan New-AzVirtualNetworkSubnetConfig. Buat jaringan virtual bernama myVNet menggunakan New-AzVirtualNetwork dengan konfigurasi subnet. Terakhir, buat alamat IP publik bernama myAGPublicIPAddress menggunakan New-AzPublicIpAddress. Sumber daya ini digunakan untuk menyediakan konektivitas jaringan ke gateway aplikasi dan sumber daya terkait.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

Membuat gateway aplikasi

Di bagian ini, Anda membuat sumber daya yang mendukung gateway aplikasi terlebih dulu, lalu buat gateway aplikasinya. Sumber daya yang Anda buat meliputi:

  • Konfigurasi IP dan port frontend - Menghubungkan subnet yang sudah Anda buat sebelumnya ke gateway aplikasi dan menetapkan port yang digunakan untuk mengaksesnya.
  • Kumpulan default - Semua gateway aplikasi harus memiliki setidaknya satu kumpulan server ujung belakang.
  • Listener dan aturan default - Listener default mendengarkan lalu lintas di port yang ditetapkan dan aturan default mengirim lalu lintas ke kumpulan default.

Membuat konfigurasi IP dan port ujung depan

Kaitkan myAGSubnet yang sebelumnya Anda buat ke gateway aplikasi menggunakan New-AzApplicationGatewayIPConfiguration. Tetapkan myAGPublicIPAddress ke gateway aplikasi menggunakan New-AzApplicationGatewayFrontendIPConfig. Kemudian Anda dapat membuat port HTTP menggunakan New-AzApplicationGatewayFrontendPort.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Buat kumpulan dan pengaturan default

Buat kumpulan ujung belakang default bernama appGatewayBackendPool untuk gateway aplikasi menggunakan New-AzApplicationGatewayBackendAddressPool. Konfigurasikan pengaturan untuk kumpulan backend menggunakan AzApplicationGatewayBackendHttpSettings-Baru.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Membuat listener dan aturan default

Pendengar perlu aktifkan gateway aplikasi untuk merutekan lalu lintas dengan tepat ke kumpulan backend. Dalam artikel ini, Anda buat beberapa pendengar. Pendengar dasar pertama mengharapkan lalu lintas di URL root. Pendengar lain mengharapkan lalu lintas pada URL tertentu, seperti http://52.168.55.24:8080/images/ atau http://52.168.55.24:8081/video/.

Buat pendengar bernama defaultListener menggunakan AzApplicationGatewayHttpListener-Baru dengan konfigurasi dan port ujung depan yang sebelumnya Anda buat. Aturan diperlukan agar listener mengetahui kumpulan backend yang akan digunakan untuk lalu lintas yang masuk. Buat aturan dasar bernama rule1 menggunakan New-AzApplicationGatewayRequestRoutingRule.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name defaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Membuat application gateway

Setelah sumber daya pendukung yang diperlukan dibuat, tentukan parameter untuk gateway aplikasi bernama myAppGateway menggunakan New-AzApplicationGatewaySku, lalu buatlah menggunakan New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Menambahkan kumpulan backend dan port

Anda dapat menambahkan kumpulan ujung belakang ke gateway aplikasi Anda dengan menggunakan Tambah-AzApplicationGatewayBackendAddressPool. Dalam contoh ini, imagesBackendPool dan videoBackendPool dibuat. Tambahkan port ujung depan ke kumpulan menggunakan Tambahkan-AzApplicationGatewayFrontendPort. Kirim perubahan ke gateway aplikasi menggunakan Set-AzApplicationGateway.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport `
  -Port 8081

Set-AzApplicationGateway -ApplicationGateway $appgw

Menambahkan pendengar dan aturan

Tambahkan listener

Tambahkan pendengar bernama backendListener dan redirectedListener yang diperlukan untuk merutekan lalu lintas menggunakan Tambahkan-AzApplicationGatewayHttpListener.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$redirectPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $redirectPort

Set-AzApplicationGateway -ApplicationGateway $appgw

Tambahkan peta jalur URL default

Peta jalur URL memastikan URL tertentu dirutekan ke kumpulan backend tertentu. Anda dapat buat peta jalur URL bernama imagePathRule dan videoPathRule menggunakan Baru-AzApplicationGatewayPathRuleConfig dan Tambahkan-AzApplicationGatewayUrlPathMapConfig.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
  -Paths "/video/*" `
  -BackendAddressPool $videoPool `
  -BackendHttpSettings $poolSettings

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Tambahkan konfigurasi pengalihan

Anda dapat konfigurasikan pengalihan untuk listener menggunakan Tambahkan-AzApplicationGatewayRedirectConfiguration.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendListener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$redirectConfig = Add-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig `
  -RedirectType Found `
  -TargetListener $backendListener `
  -IncludePath $true `
  -IncludeQueryString $true

Set-AzApplicationGateway -ApplicationGateway $appgw

Menambahkan peta jalur URL pengalihan

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$redirectConfig = Get-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig

$redirectPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name redirectPathRule `
  -Paths "/images/*" `
  -RedirectConfiguration $redirectConfig

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap `
  -PathRules $redirectPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Menambahkan aturan perutean

Aturan perutean menghubungkan peta URL dengan pendengar yang dibuat. Anda dapat menambahkan aturan bernama defaultRule dan redirectedRule menggunakan Tambahkan-AzApplicationGatewayRequestRoutingRule.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$redirectlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

$redirectPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name defaultRule `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name redirectedRule `
  -RuleType PathBasedRouting `
  -HttpListener $redirectlistener `
  -UrlPathMap $redirectPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

Membuat set skala komputer virtual

Dalam contoh ini, Anda membuat tiga set skala komputer virtual yang mendukung tiga kumpulan ujung belakang yang Anda buat. Set skala yang Anda buat bernama myvmss1, myvmss2, dan myvmss3. Setiap set skala berisi dua instans komputer virtual di tempat Anda menginstal IIS. Anda menetapkan rangkaian skala ke kumpulan backend saat mengonfigurasi pengaturan IP.

Ganti <nama> pengguna dan <kata sandi> dengan nilai Anda sendiri sebelum Anda menjalankan skrip.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername <username> `
    -AdminPassword "<password>" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

Instal IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Uji gateway aplikasi

Anda bisa menggunakan Get-AzPublicIPAddress untuk mendapatkan alamat IP publik gateway aplikasi. Salin alamat IP publik, lalu tempelkan ke bilah alamat browser Anda. Seperti, http://52.168.55.24, http://52.168.55.24:8080/images/test.htm, http://52.168.55.24:8080/video/test.htm, atau http://52.168.55.24:8081/images/test.htm.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Test base URL in application gateway

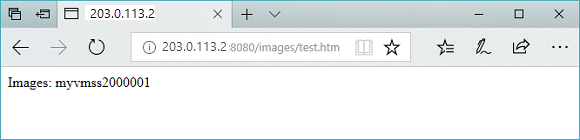

Ubah URL ke http://<ip-address>:8080/images/test.htm, menggantikan alamat IP Anda untuk < alamat-ip>, dan Anda akan melihat sesuatu seperti contoh berikut:

Test images URL in application gateway

Ubah URL ke http://<ip-address>:8080/video/test.htm, menggantikan alamat IP Anda untuk <alamat-ip>, dan Anda akan melihat sesuatu seperti contoh berikut:

Test video URL in application gateway

Sekarang, ubah URL ke http://<ip-address>:8081/images/test.htm, menggantikan alamat IP Anda untuk <alamat-ip>, dan Anda akan melihat lalu lintas teralihkan kembali ke kumpulan backend gambar di http://<ip-address>:8080/images.

Membersihkan sumber daya

Jika tidak lagi diperlukan, hapus grup sumber daya, gateway aplikasi, dan semua sumber daya terkait menggunakan Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG

Langkah berikutnya

Pelajari lebih lanjut tentang apa yang bisa Anda lakukan dengan gateway aplikasi
