Metrik untuk Azure NetApp Files

Azure NetApp Files menyediakan metrik pada penyimpanan yang dialokasikan, penggunaan penyimpanan aktual, I/OPS volume, dan latensi. Dengan menganalisis metrik ini, Anda dapat memperoleh pemahaman yang lebih baik tentang pola penggunaan dan performa volume akun NetApp Anda.

Penting

Metrik ini untuk tingkat layanan Fleksibel, Standar, Premium, dan Ultra. Untuk penyimpanan Zona-Redundan Elastis, lihat Metrik untuk penyimpanan Zona-Redundan Elastis Azure NetApp Files.

Definisi

Memahami terminologi yang terkait dengan performa dan kapasitas di Azure NetApp Files sangat penting untuk memahami metrik yang tersedia:

  • Pool kapasitas: Pool kapasitas adalah yang digunakan untuk penagihan kapasitas di Azure NetApp Files. Kumpulan kapasitas terdiri dari satu atau beberapa volume.
  • Kuota volume: Jumlah kapasitas yang disediakan untuk volume Azure NetApp Files. Untuk volume QoS Otomatis, throughput sebanding dengan ukuran volume. Untuk QoS Manual, Anda mengatur throughput secara independen dari kapasitas volume. Untuk informasi selengkapnya, lihat Jenis QoS untuk kumpulan kapasitas.
  • Throughput: Jumlah data yang ditransmisikan (baca/tulis/lainnya) melalui jaringan antara Azure NetApp Files dan klien. Throughput pada Azure NetApp Files diukur dalam byte per detik.
  • Latensi: Latensi adalah durasi waktu yang diperlukan untuk operasi penyimpanan selesai dalam penyimpanan, mulai dari saat tiba hingga diproses dan siap untuk dikirim kembali ke klien. Latensi di Azure NetApp Files diukur dalam milidetik (md).

Tentang metrik operasi performa penyimpanan

Operasi di Azure NetApp Files didefinisikan sebagai sesuatu yang terjadi selama percakapan klien/server. Misalnya, ketika klien meminta file dibaca dari Azure NetApp Files, baca dan operasi lain dikirim dan diterima antara klien dan server.

Saat memantau volume Azure NetApp Files, operasi baca dan tulis sudah jelas. Juga termasuk dalam metrik lain yang disebut Other IOPS, yang berarti operasi apa pun yang bukan baca atau tulis. Metrik IOPS Lainnya mencakup operasi seperti metadata, yang ada bersama sebagian besar operasi baca dan tulis.

Jenis operasi metadata berikut disertakan dalam metrik IOPS Lainnya:

NFSv3

Panggilan metadata NFSv3 yang disertakan dalam IOPS Lain seperti yang tercakup dalam RFC-1813:

  • Prosedur 0: NULL - Tidak melakukan apa pun
  • Prosedur 1: GETATTR - Mendapatkan atribut file
  • Prosedur 2: SETATTR - Setel atribut file
  • Prosedur 3: LOOKUP - Pencarian nama file
  • Prosedur 4: ACCESS - Periksa Izin Akses
  • Prosedur 5: READLINK - Baca dari tautan simbolis
  • Prosedur 8: CREATE - Membuat file
  • Prosedur 9: MKDIR - Membuat direktori
  • Prosedur 10: SYMLINK - Membuat tautan simbolis
  • Prosedur 11: MKNOD - Membuat perangkat khusus
  • Prosedur 12: HAPUS - Memindahkan Berkas
  • Prosedur 13: RMDIR - Menghapus Sebuah Direktori
  • Prosedur 14: GANTI NAMA - Mengganti Nama File atau Direktori
  • Prosedur 15: LINK - Buat Tautan ke objek
  • Prosedur 16: READDIR - Baca Dari Direktori
  • Prosedur 17: READDIRPLUS - Pembacaan ekstensi dari direktori
  • Prosedur 18: FSSTAT - Dapatkan informasi sistem file dinamis
  • Prosedur 19: FSINFO - Dapatkan Informasi sistem file statis
  • Prosedur 20: PATHCONF - Ambil informasi POSIX
  • Prosedur 21: COMMIT - Menerapkan data yang di-cache di server ke penyimpanan yang stabil

NFSv4.1

Panggilan metadata NFSv4.1 yang disertakan dalam IOPS Lain seperti yang tercakup dalam RFC-7530:

  • Prosedur 0: NULL – Tidak melakukan apa pun
  • Prosedur 1: COMPOUND – Menggabungkan beberapa operasi NFS ke dalam satu permintaan
  • Operasi 3: ACCESS – Periksa hak akses
  • Operasi 4: CLOSE – Tutup file
  • Operasi 5: COMMIT – Mengonfirmasi data yang di-cache
  • Operasi 6: CREATE - Membuat objek file nonregular
  • Operasi 7: DELEGPURGE - Pembersihan delegasi yang menanti pemulihan
  • Operasi 8: DELEGRETURN - Pengembalian Delegasi
  • Operasi 9: GETATTR - Dapatkan atribut
  • Operasi 10: GETFH - Dapatkan filehandle saat ini
  • Operasi 11: LINK - Membuat tautan ke file
  • Operasi 12: LOCK - Buat kunci
  • Operasi 13: LOCKT - Pengujian Kunci
  • Operasi 14: LOCKU - Buka kunci file
  • Operasi 15: LOOKUP - Cari nama file
  • Operasi 16: LOOKUPP - Cari direktori induk
  • Operasi 17: NVERIFY - Verifikasi perbedaan atribut
  • Operasi 18: OPEN - Buka file reguler
  • Operasi 19: OPENATTR - Buka direktori bernama atribut
  • Operasi 20: OPEN_CONFIRM - Konfirmasi pembukaan
  • Operasi 21: OPEN_DOWNGRADE - Mengurangi akses ke file yang terbuka
  • Operasi 22: PUTFH - Atur filehandle saat ini
  • Operasi 23: PUTPUBFH - Menetapkan filehandle publik
  • Operasi 24: PUTROOTFH - Atur Filehandle Akar
  • Operasi 26: READDIR - Baca direktori
  • Operasi 27: READLINK - Membaca tautan simbolis
  • Operasi 28: REMOVE - Hapus objek sistem file
  • Operasi 29: GANTI NAMA - Ganti nama entri direktori
  • Operasi 30: PERBARUI - Memperbarui sewa
  • Operasi 32: SAVEFH - Simpan filehandle saat ini
  • Operasi 33: SECINFO - Dapatkan keamanan yang tersedia
  • Operasi 34: SETATTR - Atur atribut
  • Operasi 35: SETCLIENTID - Negosiasikan ID klien
  • Operasi 36: SETCLIENTID_CONFIRM - Konfirmasi ID klien
  • Operasi 37: VERIFIKASI - Verifikasi atribut yang sama
  • Operasi 39: MELEPAS_PEMILIK_KUNCI – Status pemilik kunci

SMB (termasuk SMB2 dan SMB3.x)

Perintah SMB disertakan dalam IOPS Lain dengan nilai kode operasi:

Perintah SMB Nilai opcode
Negosiasi SMB2 0x0000
SMB2 PENGATURAN_SESI 0x0001
SMB2 Log Keluar 0x0002
SMB2 KONEKSI_POHON 0x0003
SMB2 PEMUTUSAN_SAMBUNGAN_POHON 0x0004
Operasi CREATE SMB2 0x0005
SMB2 TUTUP 0x0006
SMB2 FLUSH 0x0007
KUNCI SMB2 0x000A
SMB2 IOCTL 0x000B
SMB2 BATAL 0x000C
SMB2 ECHO 0x000D
SMB2 Kueri_Direktori 0x000E
SMB2 PENEGURAN_PERUBAHAN 0x000F
Informasi Permintaan SMB2 0x0010
SMB2 SET_INFO  0x0011
SMB2 OPLOCK_BREAK (Pemutusan Kunci Saling Membuka)  0x0012

Cara mengakses metrik

Metrik Azure NetApp Files diintegrasikan secara asli ke dalam Azure Monitor. Dari dalam portal Azure, Anda dapat menemukan metrik untuk kumpulan kapasitas dan volume Azure NetApp Files dari dua lokasi:

  • Dari Azure Monitor, pilih Metrik lalu pilih kumpulan kapasitas atau volume. Pilih Metrik untuk melihat metrik yang tersedia:

    Cuplikan layar yang memperlihatkan cara mengakses metrik Azure NetApp Files untuk kumpulan kapasitas atau volume.

    Petunjuk / Saran

    Untuk volume cache, klik bidang Cakupan lalu masukkan ID sumber daya lengkap cache di filter pencarian.

  • Dari kumpulan kapasitas atau volume Azure NetApp Files, pilih Metrik. Lalu pilih Metrik untuk melihat metrik yang tersedia:

    Tangkapan layar yang menunjukkan cara menavigasi ke menu tarik turun untuk Metrik.

Metrik kuota langganan

Metrik kuota langganan menampilkan kuota tingkat langganan relatif terhadap batas yang diberlakukan. Metrik ini ditampilkan dalam dua kolom: batas yang tersedia dan konsumsi oleh langganan Anda.

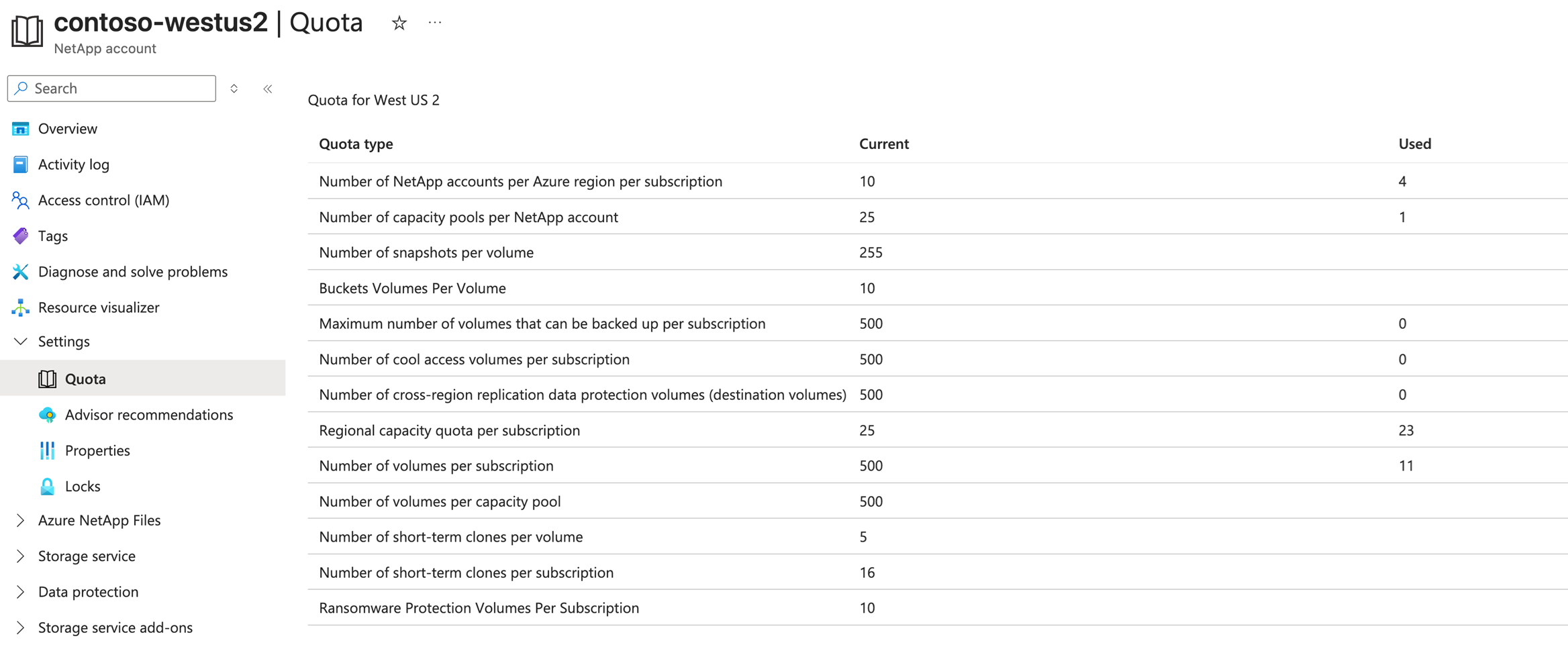

Cuplikan layar metrik kuota langganan.

  • Akun per langganan

    Jumlah akun NetApp per wilayah

  • Kumpulan kapasitas per langganan

    Jumlah kumpulan kapasitas per langganan

  • Cuplikan per volume

    Jumlah snapshot per volume

  • Bucket per volume

    Jumlah keranjang per volume

  • Total volume yang diaktifkan pencadangan per langganan

    Jumlah volume maksimal yang dapat dicadangkan per langganan

  • Total jumlah akses khusus per langganan

    Total jumlah volume akses dingin per langganan

  • Volume per langganan

    Jumlah total volume per langganan

  • Volume per kumpulan kapasitas

    Jumlah total volume per kumpulan kapasitas

  • Volume total DP per langganan

    Jumlah total volume perlindungan data per langganan (volume tujuan)

  • Volume klon jangka pendek per volume sumber

    Jumlah total volume klon jangka pendek per volume sumber

  • Volume kloning jangka pendek per langganan

    Jumlah total volume kloning jangka pendek per langganan

  • Volume perlindungan ransomware untuk setiap langganan

    Total jumlah volume yang dilindungi dengan perlindungan terhadap ransomware tingkat lanjut untuk setiap langganan

  • Total TIBs per langganan

    Total kapasitas regional per langganan

Metrik penggunaan untuk kumpulan kapasitas

  • Ukuran Kumpulan yang Dialokasikan
    Ukuran kumpulan yang dianggarkan.

  • Pool Dialokasikan ke Ukuran Volume
    Total kuota volume (GiB) dalam kumpulan kapasitas tertentu (yaitu, total ukuran volume yang disediakan dalam kumpulan kapasitas).
    Ukuran ini adalah ukuran yang Anda pilih selama pembuatan volume.

  • Ukuran Pool yang Digunakan
    Total ruang penyimpanan logis (GiB) yang digunakan di seluruh volume dalam kumpulan kapasitas.

  • Ukuran Total Snapshot untuk Kumpulan
    Jumlah ukuran cuplikan dari semua volume pada kumpulan.

Metrik penggunaan untuk volume

Azure NetApp Files menyediakan metrik pada penyimpanan yang dialokasikan, penggunaan penyimpanan aktual, I/OPS volume, dan latensi. Gunakan metrik ini untuk memahami penggunaan dan performa.

  • Ukuran Volume Persentase yang Terpakai

    Persentase volume yang dikonsumsi, termasuk rekam jepret.
    Metrik agregasi (misalnya, min, maks) tidak didukung untuk ukuran persentase volume yang digunakan.

  • Ukuran Volume yang Dialokasikan

    Ukuran volume yang dialokasikan

  • Besaran Kuota Volume

    Ukuran kuota (GiB) yang dialokasikan untuk volume.

  • Ukuran Volume yang Dikonsumsi

    Ukuran logis volume (byte yang digunakan).
    Ukuran ini mencakup ruang logis yang digunakan oleh sistem file aktif dan rekam jepret.

  • Ukuran Snapshot Volume

    Ukuran semua snapshot pada satu volume.

  • Kuota Inode Volume

    Volume maksimal inode yang dapat diizinkan (atau maxfiles) jika batas ditingkatkan melalui permintaan dukungan. Jika batas belum ditingkatkan melalui permintaan dukungan, nilai metrik ini adalah 0.

  • Total Inode Volume

    Jumlah maksimum inode yang diizinkan untuk volume (atau maxfiles) berdasarkan ukuran volume.

  • Volume Inode yang Digunakan

    Inode yang digunakan volume (atau maxfiles).

  • Persentase Inode pada Volume

    Persentase inode volume yang tersedia (atau maxfiles) dikonsumsi.

    Jika batas inode volume telah ditingkatkan melalui permintaan dukungan, persentase dihitung berdasarkan metrik Kuota Inode Volume. Jika batas inode volume adalah nilai default berdasarkan ukuran volume, persentase dihitung berdasarkan metrik Volume Inodes Total.

  • Batas throughput telah tercapai

    Batas throughput yang tercapai adalah metrik boolean yang menunjukkan volume mencapai batas QoS-nya. Jika metrik menampilkan 1, volume telah mencapai kapasitas throughputnya, dan kapasitas throughput untuk volume ini akan dibatasi. Nilai 0 berarti batas ini belum tercapai.

    Catatan

    Metrik "Batas throughput tercapai" dikumpulkan setiap 5 menit. Jika batas telah tercapai selama jendela lima menit sebelumnya, itu berarti batas telah tercapai di jendela tersebut.

    Jika volume mencapai batas throughput, itu berarti kapasitas volume tidak diukur dengan benar untuk memenuhi tuntutan aplikasi. Untuk mengatasi masalah throughput:

    • Mengubah ukuran volume:

      Untuk menghindari pembatasan, tingkatkan ukuran volume untuk mengalokasikan lebih banyak throughput.

    • Ubah tingkat layanan:

      Tingkat layanan Premium dan Ultra di Azure NetApp Files melayani beban kerja dengan kebutuhan throughput yang lebih tinggi. Memindahkan volume ke kumpulan kapasitas pada tingkat layanan yang lebih tinggi maka secara otomatis akan meningkatkan batas-batas ini untuk volume tersebut.

    • Ubah beban kerja/aplikasi:

      Pertimbangkan untuk menggunakan kembali volume dan mendelegasikan volume yang berbeda dengan ukuran yang lebih besar dan/atau dalam tingkat layanan yang lebih tinggi untuk memenuhi persyaratan aplikasi Anda. Jika ini adalah volume NFS, pertimbangkan untuk mengubah opsi pemasangan untuk mengurangi aliran data jika aplikasi Anda mendukung perubahan tersebut.

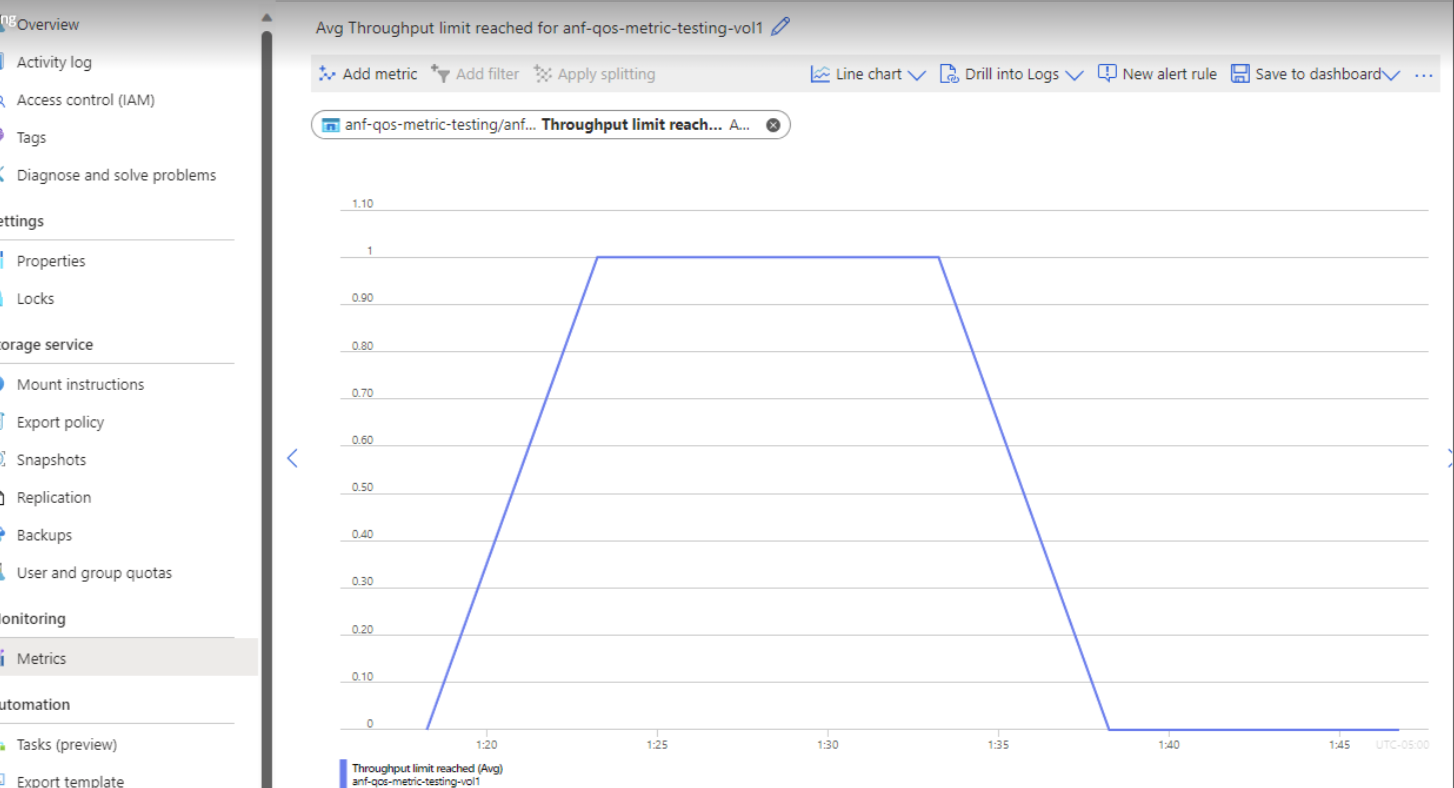

    Cuplikan layar yang memperlihatkan metrik Azure NetApp Files dalam bentuk grafik garis yang menunjukkan bahwa batas throughput telah tercapai.

  • QoS Delta Latensi

    QoS Latency Delta mewakili total latensi QoS untuk volume selama periode waktu tertentu.

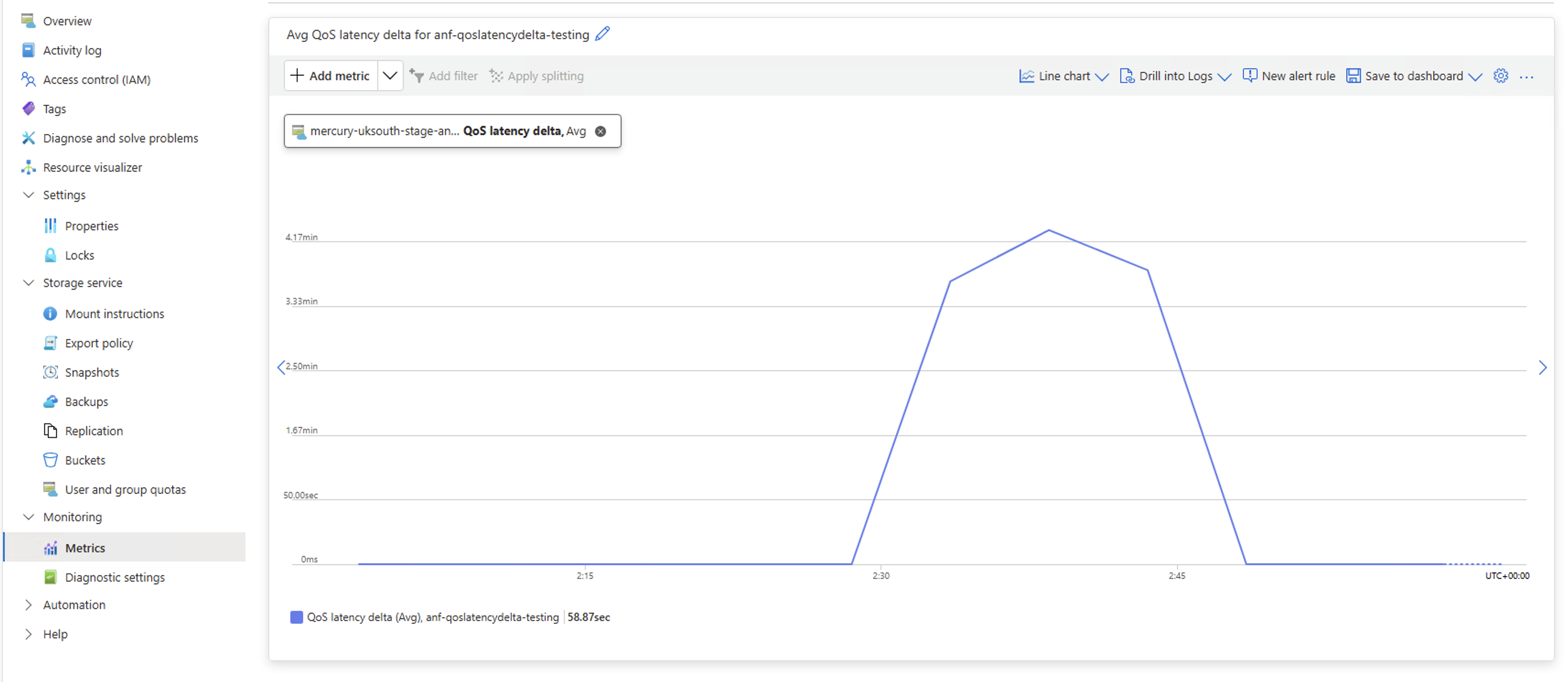

    Cuplikan layar yang memperlihatkan metrik Azure NetApp Files yang menampilkan latensi total untuk throughput yang terlampaui.

Metrik kinerja untuk volume

Catatan

Latensi volume untuk Latensi Baca Rata-Rata dan Latensi Tulis Rata-Rata diukur dalam layanan penyimpanan dan tidak menyertakan latensi jaringan.

  • Rata-rata latensi baca
    Waktu tempuh rata-rata (RTT) untuk pembacaan dari volume dalam milidetik.

  • Rata-rata Latensi Tulis
    Waktu pulang pergi rata-rata (RTT) untuk penulisan dari volume dalam milisekon.

  • Baca IOPS
    Jumlah operasi baca ke volume per detik.

  • Tulis IOPS
    Jumlah operasi penulisan ke volume per detik.

  • IOPS lainnya

    Jumlah operasi lain pada volume per detik.

  • Total IOPS

    Penjumlahan dari operasi tulis, baca, dan lainnya ke volume per detik.

Metrik replikasi volume

Catatan

  • Ukuran transfer jaringan (misalnya, metrik Transfer total replikasi volume) mungkin berbeda dari volume sumber atau volume tujuan dalam replikasi lintas wilayah. Perilaku ini merupakan hasil dari mesin replikasi yang efisien yang digunakan untuk meminimalkan biaya transfer jaringan.
  • Metrik replikasi volume saat ini diisi untuk volume tujuan replikasi dan bukan sumber hubungan replikasi.

  • Apakah status replikasi volume dalam kondisi baik
    Kondisi hubungan replikasi. Keadaan sehat ditandai dengan 1. Keadaan tidak sehat ditandai dengan 0.

  • Apakah replikasi volume sedang berlangsung
    Apakah status replikasi volume sedang ditransfer.

  • Waktu penundaan replikasi volume
    Penundaan antara kapan data ditulis ke volume sumber dan kapan tersedia pada volume tujuan.

Catatan

Saat menilai status kesehatan replikasi volume, pertimbangkan waktu jeda replikasi volume. Jika waktu jeda lebih besar dari jadwal replikasi, volume replikasi tidak akan mengejar sumbernya. Untuk mengatasi masalah ini, sesuaikan jadwal replikasi.

  • Durasi transfer terakhir replikasi volume
    Waktu yang diperlukan untuk sesi replikasi terbaru untuk mentransfer semua data yang diubah (misalnya: blok, rekam jepret) dari volume sumber ke volume tujuan.

  • Ukuran transfer terakhir dari replikasi volume
    Jumlah total data yang ditransfer selama sesi replikasi terbaru dari volume sumber ke volume tujuannya.

  • Kemajuan replikasi volume
    Jumlah total data dalam byte yang ditransfer untuk operasi transfer saat ini.

  • Transfer total replikasi volume
    Volume kumulatif data yang ditransfer dari volume sumber ke volume tujuan sepanjang seluruh masa pakai hubungan replikasi.

Indikator kinerja untuk kumpulan kapasitas

  • Kumpulan throughput yang dialokasikan
    Jumlah throughput dari semua volume yang termasuk dalam kumpulan.

  • Throughput yang dialokasikan untuk kumpulan
    Throughput yang dialokasikan dari kumpulan ini.

Metrik throughput pada volume

  • Kapasitas baca

    Laju baca dalam byte per detik.

  • Total throughput
    Jumlah total throughput dalam byte per detik.

  • Kecepatan penulisan

    Laju penulisan dalam byte per detik.

  • Kapasitas pemrosesan lainnya

    Throughput lainnya (selain baca dan tulis) dalam byte per detik.

  • Total throughput

    Jumlah total throughput (pembacaan, penulisan, dan lainnya) dalam satuan byte per detik.

Metrik cadangan volume

  • Apakah Pencadangan Volume Diaktifkan

    Menunjukkan apakah pencadangan untuk volume diaktifkan. 1 diaktifkan. 0 dinonaktifkan.

  • Apakah Operasi Pencadangan Volume Selesai

    Menunjukkan apakah operasi pencadangan atau pemulihan volume terakhir berhasil diselesaikan. 1 berhasil. 0 tidak berhasil.

  • Apakah Pencadangan Volume Ditangguhkan

    Menunjukkan apakah kebijakan pencadangan ditangguhkan untuk unit penyimpanan. Nilai 1 berarti tidak ditangguhkan. Nilai 0 berarti ditangguhkan.

  • Volume Pencadangan Byte

    Total ukuran byte yang dicadangkan untuk volume ini.

  • Operasi Pencadangan Volume Byte Terakhir yang Ditransfer

    Jumlah total byte yang ditransfer untuk operasi pencadangan terakhir.

  • Operasi Pencadangan dan Pemulihan Volume, Bytes Terakhir yang Ditransfer

    Total byte yang ditransfer selama pemulihan cadangan terakhir.

Metrik akses canggih

  • Ukuran tingkat volume dingin
    Jejak volume untuk tingkat dingin.

  • Ukuran membaca data pada tingkatan volume dingin
    Data yang dibaca menggunakan GET setiap volume.

  • Ukuran penulisan data pada tingkat dingin volume
    Data dipindahkan ke tingkat lain menggunakan PUT per volume.

Metrik cache volume (pratinjau)

  • Blok luput volume cache

    Metrik ini menghitung blok yang terlewat dalam proses caching. Selama status stabil, setelah pemanasan cache, jika nilai ini melebihi blok yang diminta klien, ini menunjukkan jenis beban kerja yang kurang ideal.

  • Blok yang diminta klien

    Penghitungan pergerakan data dari waktu ke waktu untuk memperoleh wawasan tentang latensi.

  • Konstituen pada hitungan kapasitas

    Hitungan konstituen yang setidaknya 90% penuh.

  • Status koneksi volume cache

    Metrik menampilkan 1 jika semua volume cache dapat terhubung ke volume asal. Nilai 0 berarti koneksi tidak berfungsi.

  • Ukuran file maksimum

    Ukuran file maksimum dalam byte.

Langkah berikutnya

  • Last updated on
