Tutorial: Mengonfigurasi jaringan untuk Azure Stack Edge Mini R

Tutorial ini menjelaskan cara mengonfigurasi jaringan perangkat Azure Stack Edge Mini R dengan GPU onboard dengan menggunakan antarmuka pengguna web lokal.

Proses koneksi dapat memakan waktu sekitar 20 menit untuk diselesaikan.

Catatan

Pada Azure Stack Edge 2309 dan yang lebih baru, fungsionalitas Wi-Fi untuk Azure Stack Edge Mini R telah tidak digunakan lagi. Wi-Fi tidak lagi didukung pada perangkat Azure Stack Edge Mini R.

Dalam tutorial ini, Anda mempelajari tentang:

  • Prasyarat
  • Mengonfigurasi jaringan
  • Aktifkan jaringan komputasi
  • Mengonfigurasi proksi web

Prasyarat

Sebelum mengonfigurasikan dan menyiapkan perangkat Azure Stack Edge Mini R Anda, pastikan bahwa:

Mengonfigurasi jaringan

Halaman Memulai Anda menampilkan berbagai pengaturan yang diperlukan untuk mengonfigurasi dan mendaftarkan perangkat fisik dengan layanan Azure Stack Edge.

Ikuti langkah-langkah ini untuk mengonfigurasi jaringan untuk perangkat Anda.

  1. Di antarmuka pengguna web lokal perangkat, masuk ke halaman Memulai.

  2. Jika pembaruan nol hari diperlukan, Anda dapat melakukannya di sini dengan mengonfigurasi port data dengan koneksi berkabel. Untuk petunjuk selengkapnya tentang cara mengatur koneksi berkabel untuk perangkat ini, lihat Kabel perangkat Anda. Setelah pembaruan selesai, Anda dapat menghapus koneksi berkabel.

  3. Membuat sertifikat untuk Wi-Fi dan rantai penandatanganan. Baik rantai penandatanganan maupun sertifikat Wi-Fi harus berformat DER dengan ekstensi file .cer. Untuk instruksi, lihat Membuat sertifikat. Langkah ini bersifat opsional jika Anda menggunakan profil Wi-Fi, bukan sertifikat untuk autentikasi.

    Catatan

    Jika Anda menggunakan autentikasi berbasis kata sandi di jaringan Wi-Fi pribadi Anda, Anda dapat melompati langkah-langkah sertifikat. Cukup konfigurasikan port Wi-Fi lalu unggah profil Wi-Fi Anda.

    Untuk mengetahui profil Wi-Fi untuk WPA2 - Jaringan pribadi dan mempelajari cara mengekspor profil Wi-Fi Anda, lihat Menggunakan profil Wi-Fi.

  4. Menambahkan sertifikat ke perangkat Anda:

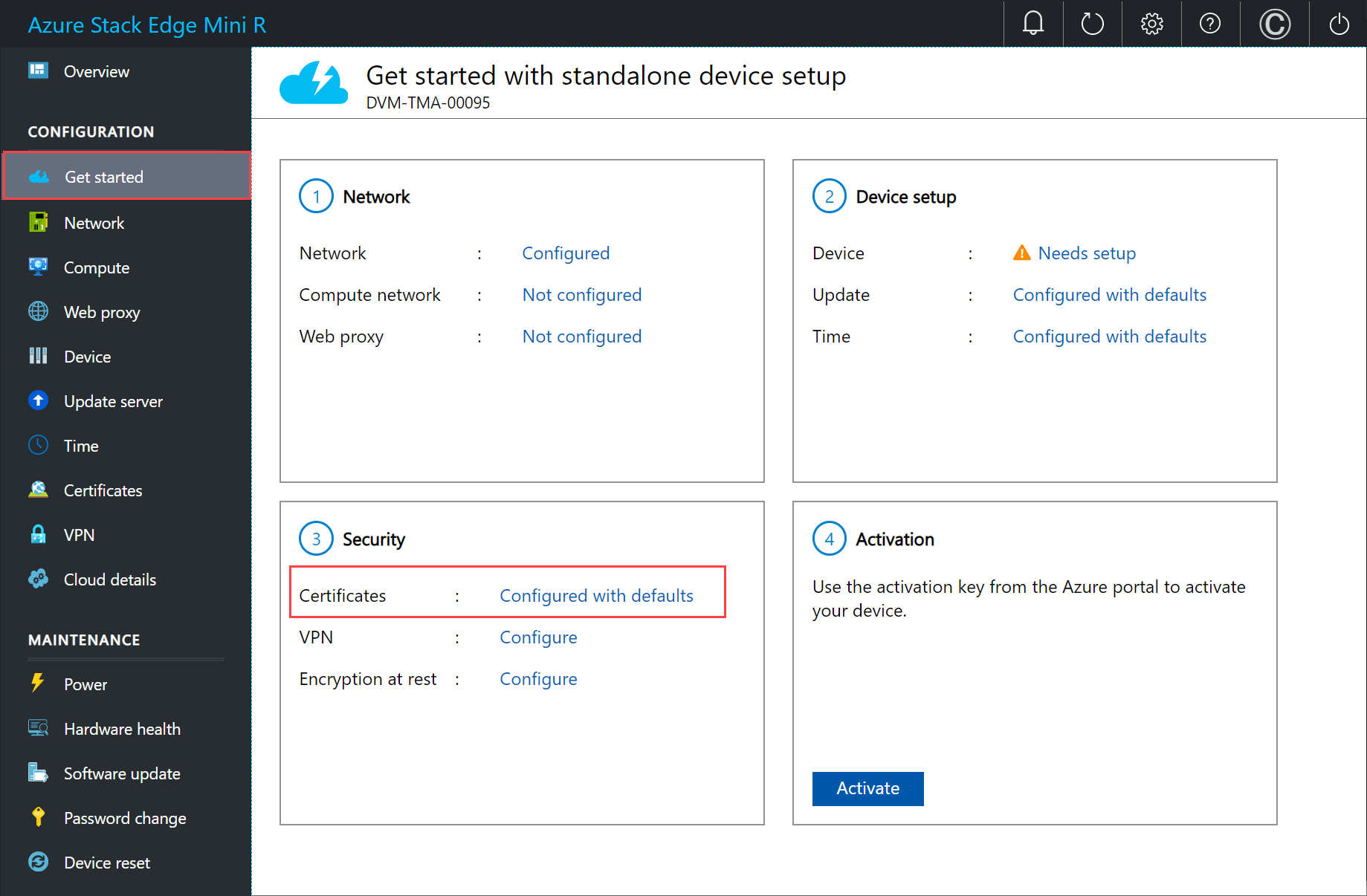

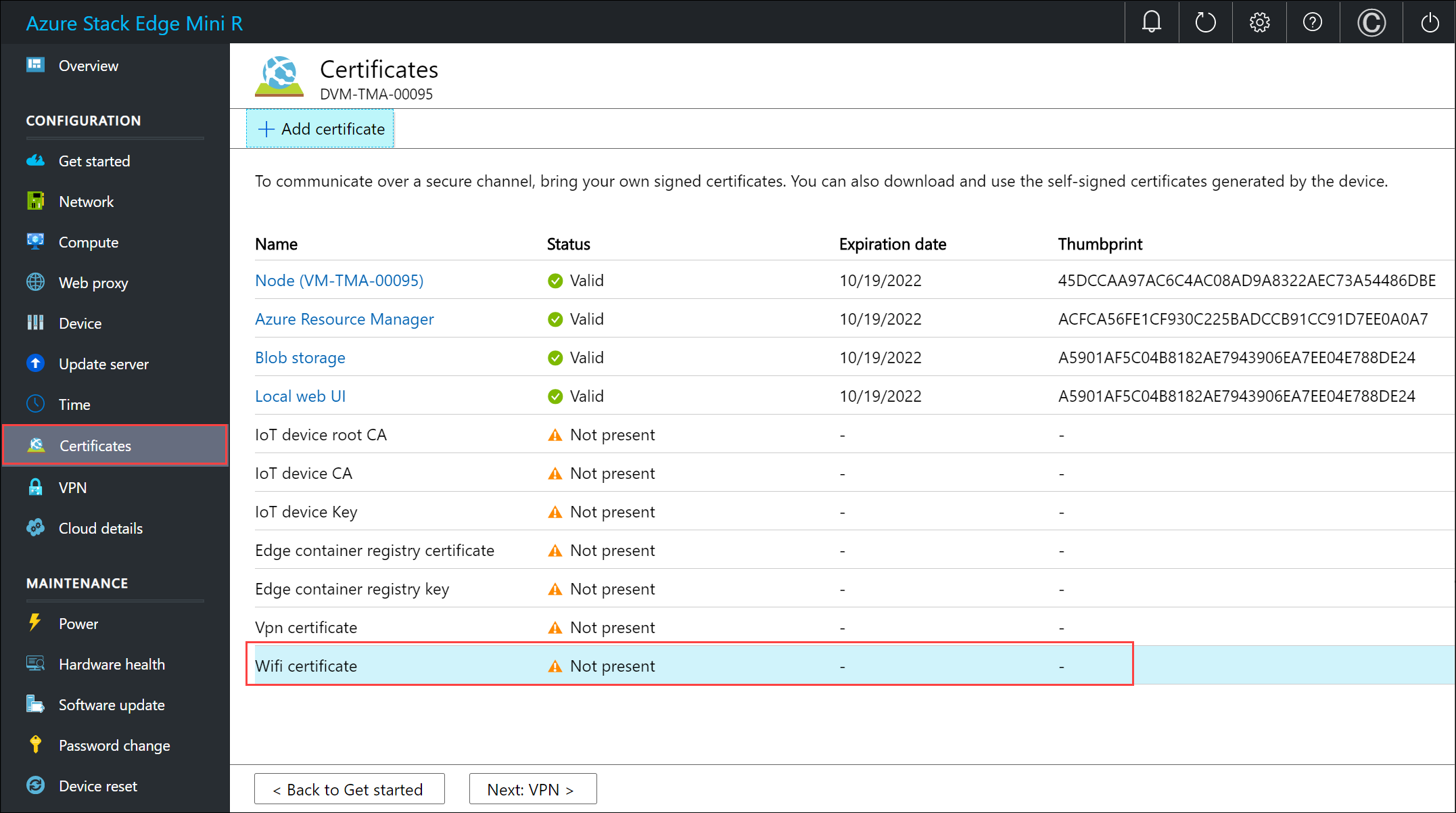

    1. Di antarmuka pengguna web lokal, buka Memulai. Pada petak peta Keamanan, pilih Sertifikat lalu pilih Konfigurasikan.

      Halaman

    2. Pilih + Tambahkan sertifikat.

      Halaman

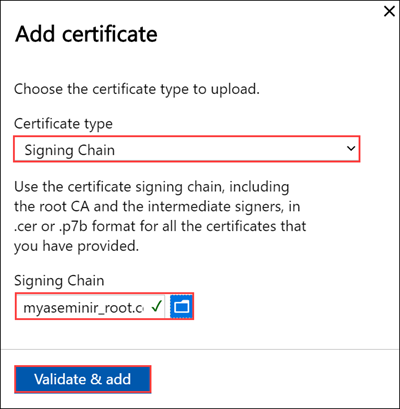

    3. Unggah rantai penandatanganan dan pilih Terapkan.

      Halaman

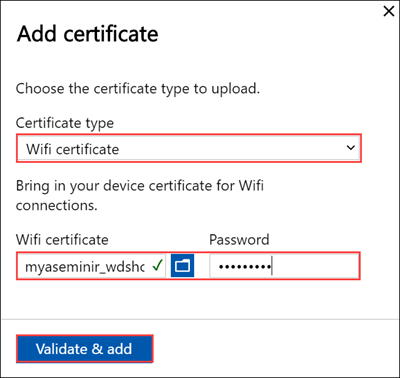

    4. Ulangi prosedur dengan sertifikat Wi-Fi.

      Halaman

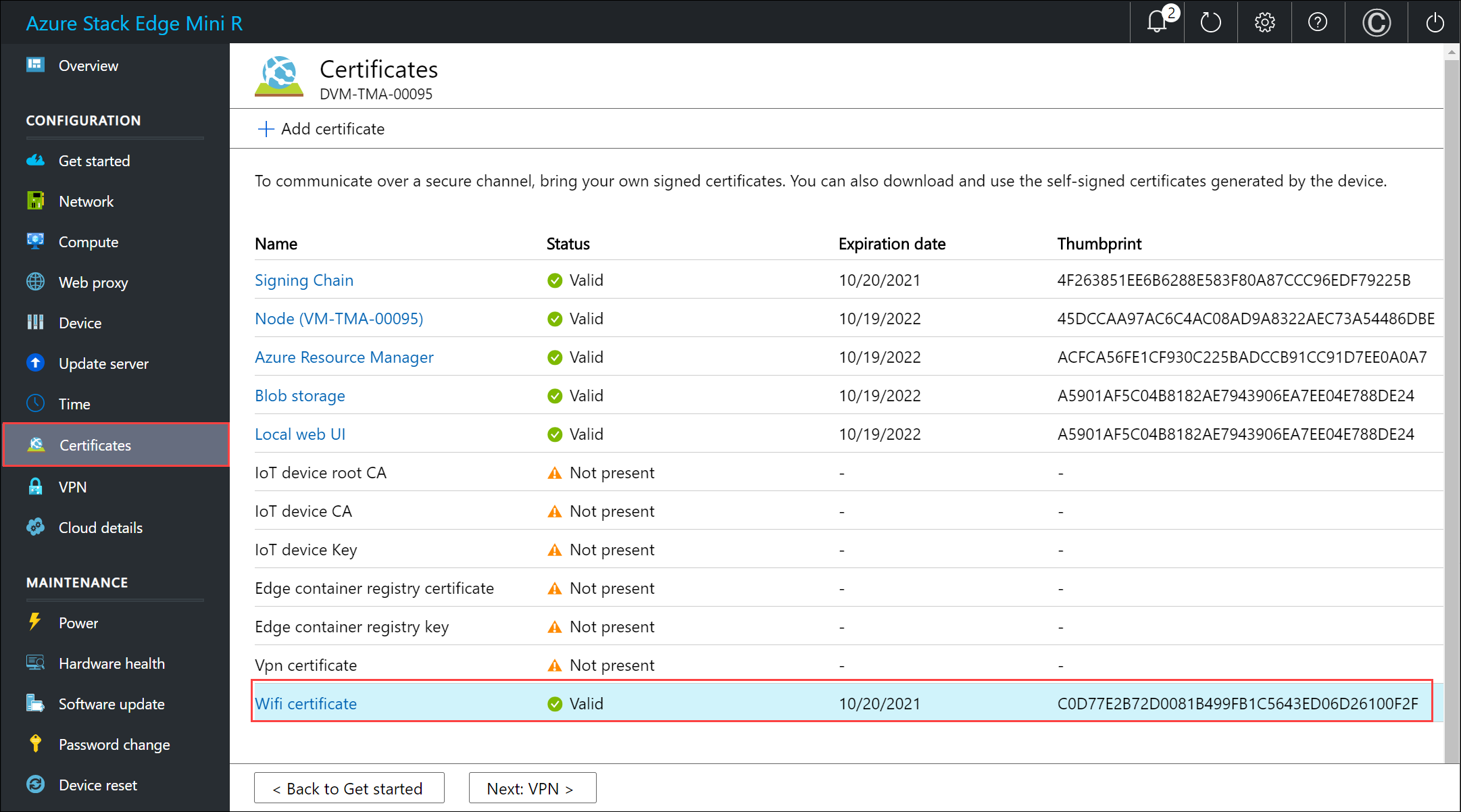

    5. Sertifikat baru harus ditampilkan pada halaman Sertifikat.

      Halaman

    6. Kembali ke Memulai.

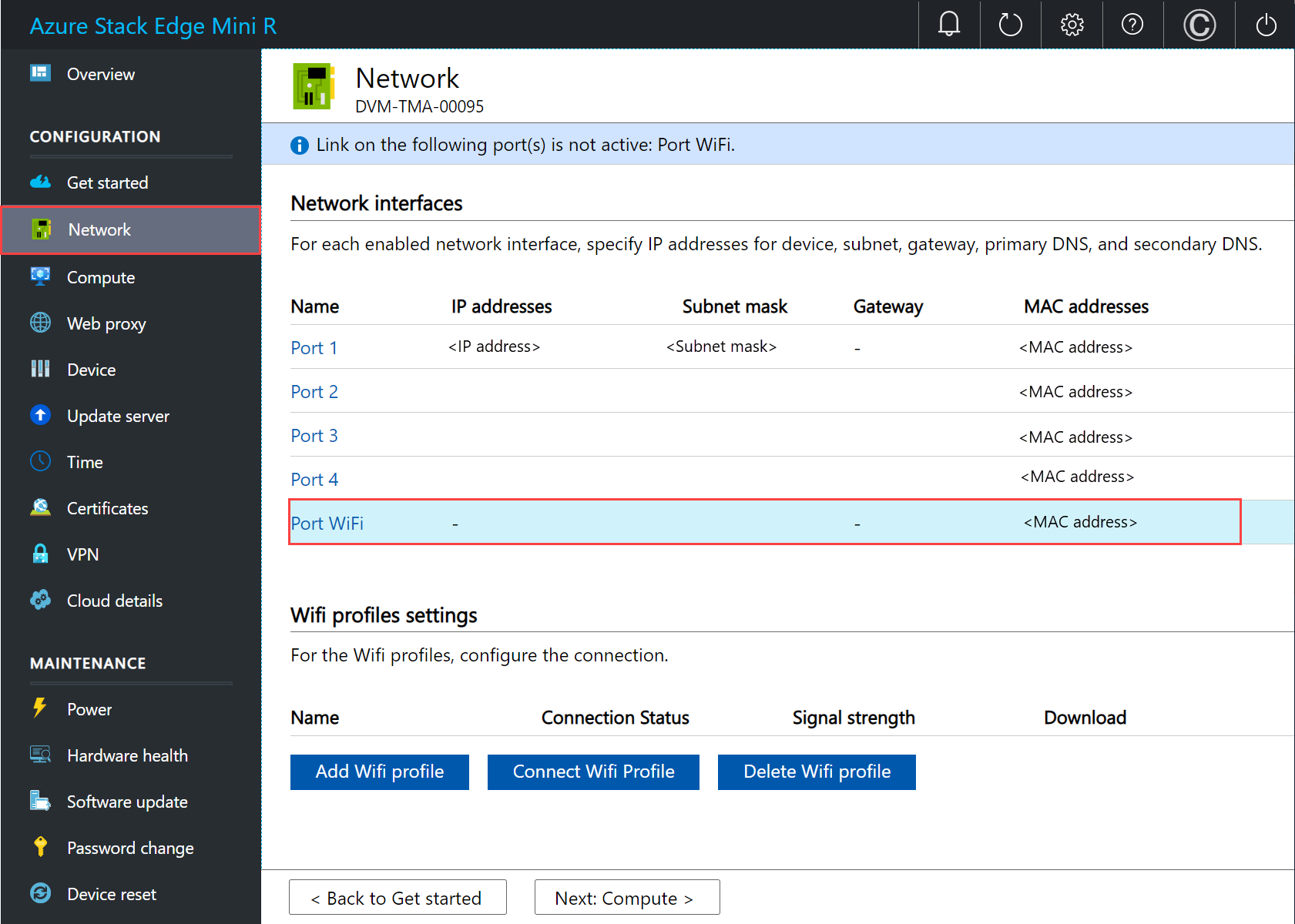

  5. Mengonfigurasi port Wi-Fi. Pada petak peta Jaringan, pilih Konfigurasikan.

    Pada perangkat fisik Anda, ada lima antarmuka jaringan. PORT 1 dan PORT 2 adalah antarmuka jaringan 1-Gbps. PORT 3 dan PORT 4 adalah antarmuka jaringan 10-Gbps. Port kelima adalah port Wi-Fi.

    Halaman 1

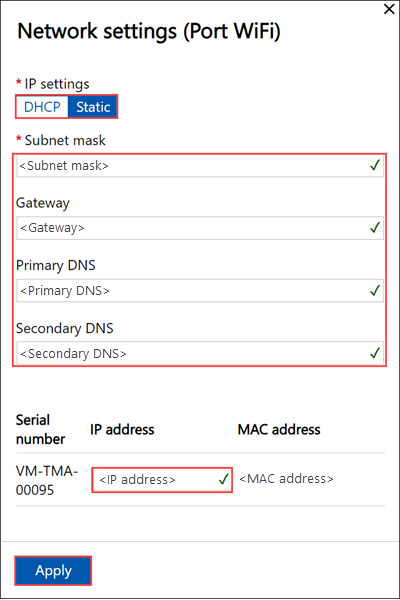

    Pilih port Wi-Fi dan konfigurasikan pengaturan port.

    Penting

    Sangat disarankan agar Anda mengonfigurasi alamat IP statis untuk port Wi-Fi.

    Halaman

    Halaman Jaringan diperbarui setelah Anda menerapkan pengaturan port Wi-Fi.

    Halaman 3

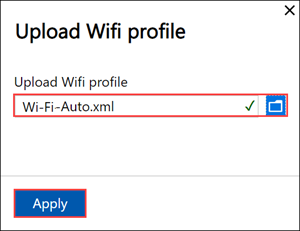

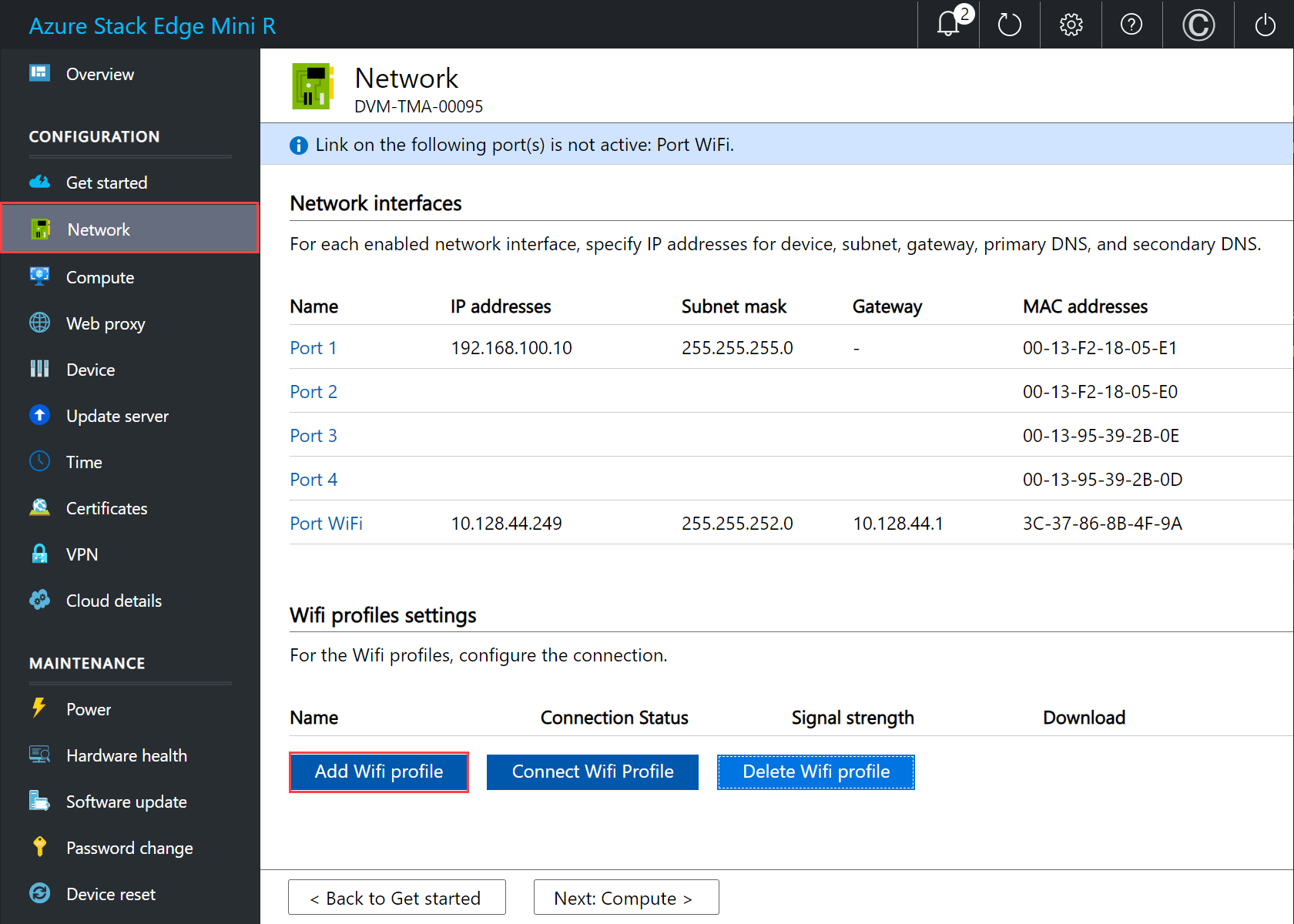

  6. Pilih Tambahkan profil Wi-Fi dan unggah profil Wi-Fi Anda.

    Antarmuka pengguna web lokal

    Profil jaringan nirkabel memuat SSID (nama jaringan), kunci kata sandi, dan informasi keamanan untuk bisa tersambung ke jaringan nirkabel. Anda bisa mendapatkan profil Wi-Fi untuk lingkungan Anda dari admin jaringan Anda.

    Antarmuka pengguna web lokal

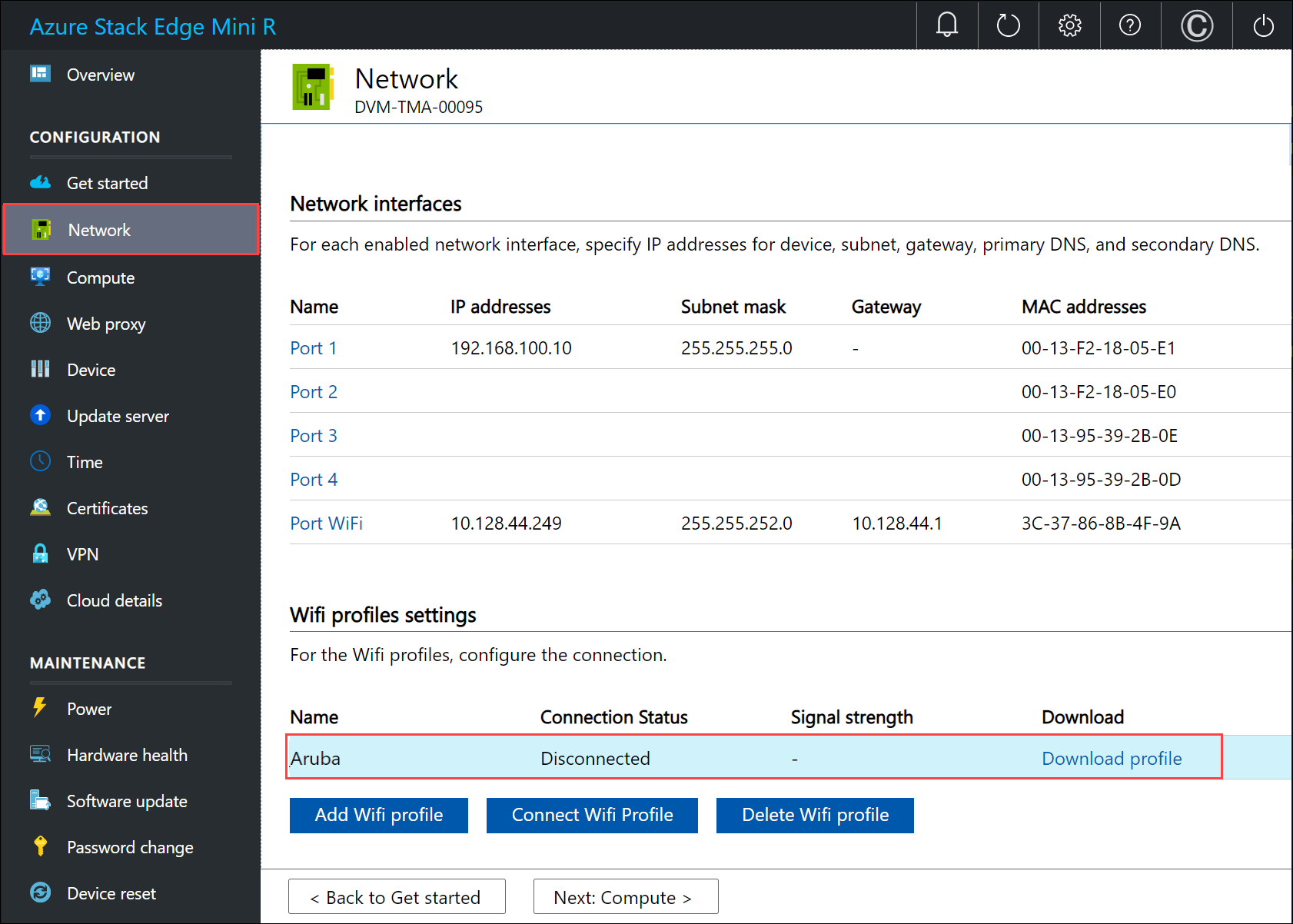

    Setelah profil ditambahkan, daftar profil Wi-Fi diperbarui untuk menampilkan profil baru. Profil akan menampilkan Status koneksi sebagai Terputus.

    Antarmuka pengguna web lokal

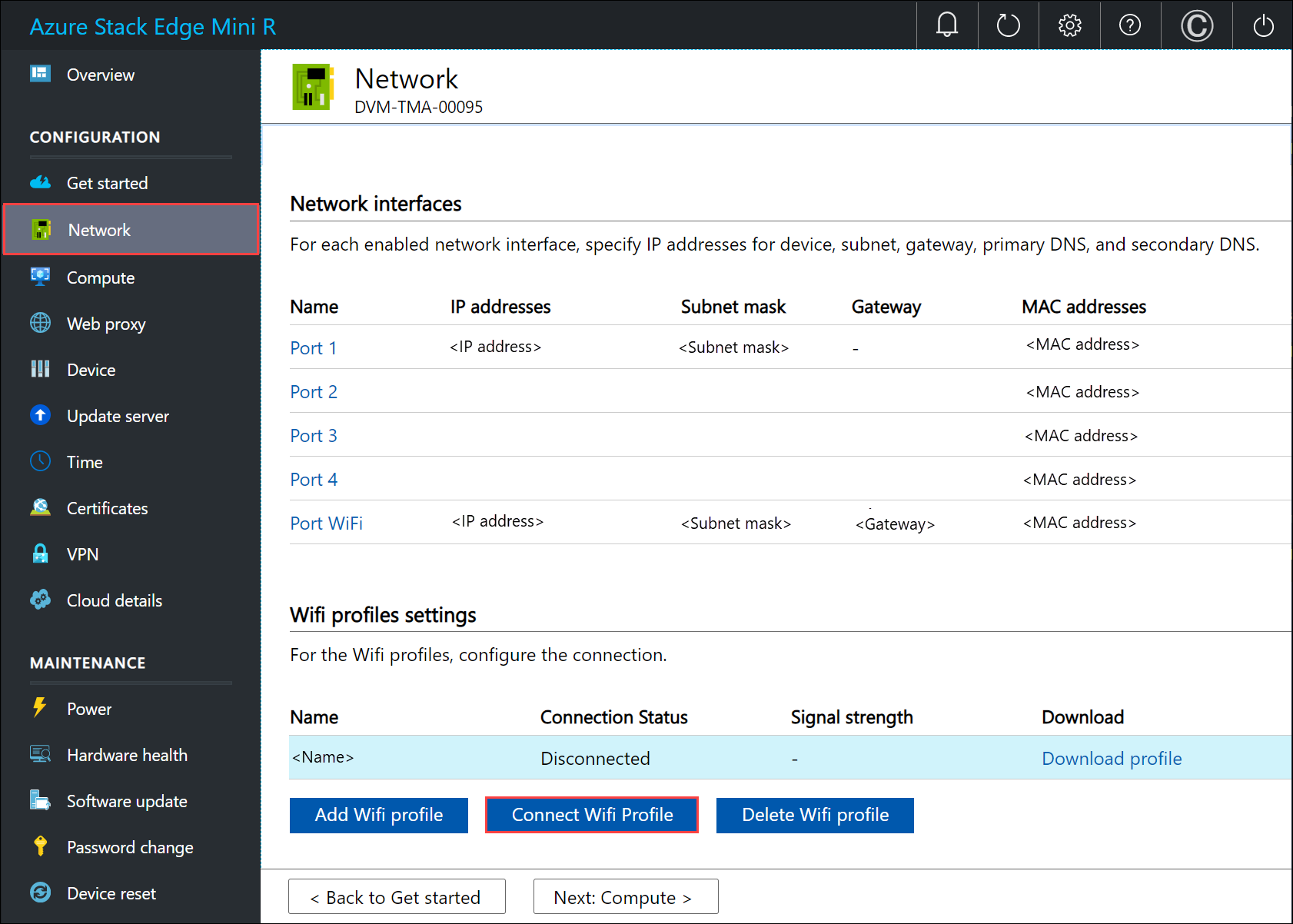

  7. Setelah profil jaringan nirkabel berhasil dimuat, sambungkan ke profil ini. Pilih Sambungkan ke profil Wi-Fi.

    Antarmuka pengguna web lokal

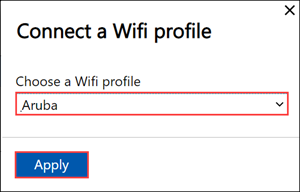

  8. Pilih profil Wi-Fi yang Anda tambahkan di langkah sebelumnya, dan pilih Terapkan.

    Antarmuka pengguna web lokal

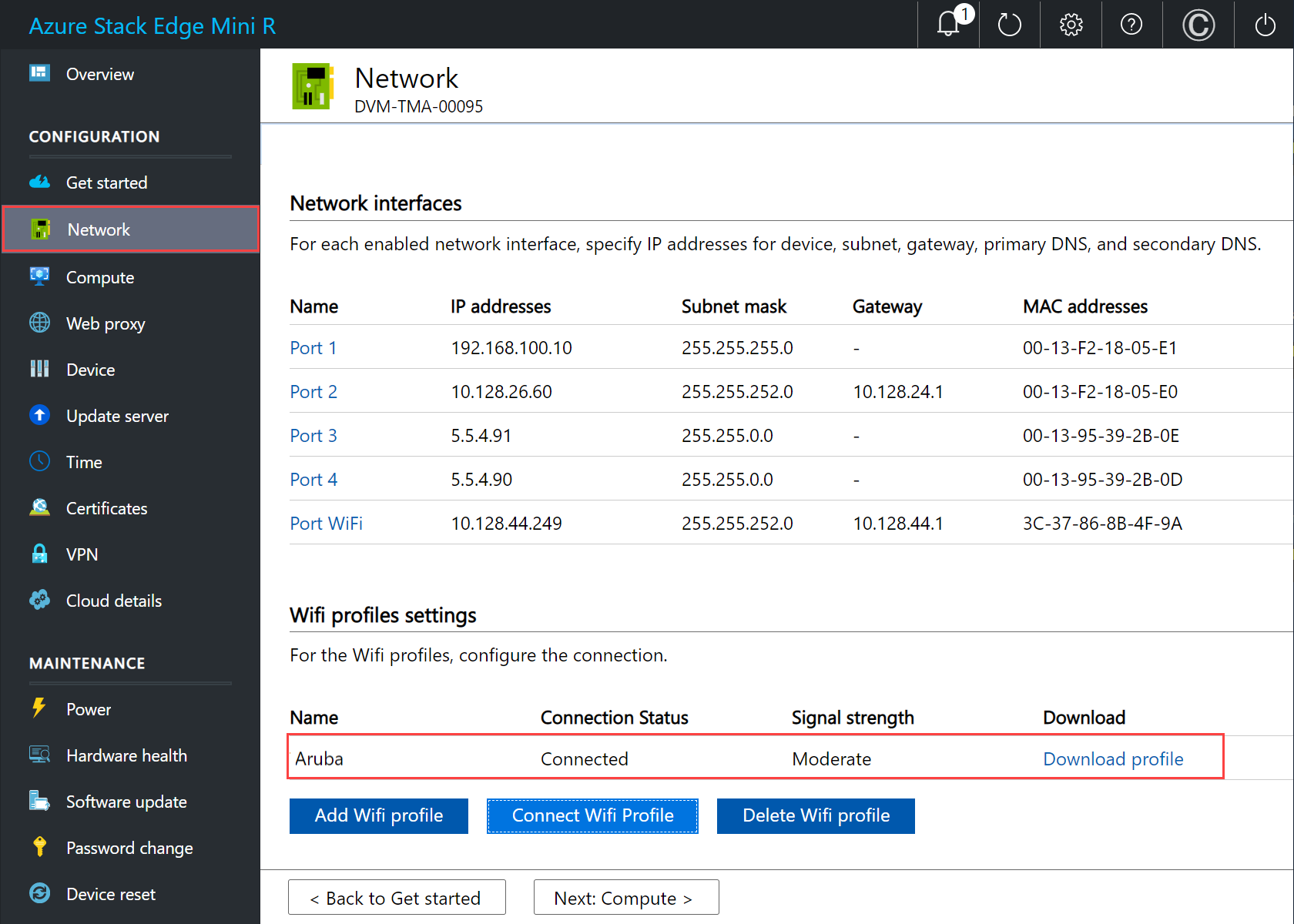

    Status koneksi akan diperbarui ke Tersambung. Kekuatan sinyal diperbarui untuk menunjukkan kualitas sinyal.

    Antarmuka pengguna web lokal

    Catatan

    Untuk mentransfer data dalam jumlah besar, kami sarankan Anda menggunakan koneksi berkabel alih-alih jaringan nirkabel.

  9. Putuskan sambungan PORT 1 pada perangkat dari laptop.

  10. Saat Anda mengonfigurasi pengaturan jaringan, ingatlah:

    • Jika DHCP diaktifkan di lingkungan Anda, antarmuka jaringan akan dikonfigurasi secara otomatis. Alamat IP, subnet, gateway, dan DNS secara otomatis ditetapkan.
    • Jika DHCP tidak diaktifkan, Anda dapat menetapkan IP statis jika diperlukan.
    • Anda dapat mengonfigurasi antarmuka jaringan Anda sebagai IPv4.
    • Kartu Antarmuka Jaringan (NIC) Teaming atau agregasi tautan tidak didukung dengan Azure Stack Edge.
    • Nomor seri untuk port mana pun sesuai dengan nomor seri simpul. Untuk perangkat seri K, hanya satu nomor seri yang ditampilkan.

    Catatan

    • Sebaiknya jangan alihkan alamat IP lokal dari antarmuka jaringan dari statis ke DHCP, kecuali Anda memiliki alamat IP lain untuk dihubungkan ke perangkat tersebut. Jika menggunakan satu antarmuka jaringan dan Anda beralih ke DHCP, tidak akan ada cara untuk menentukan alamat DHCP. Jika ingin mengubah alamat DHCP, tunggu hingga perangkat telah terdaftar di layanan, lalu Anda mengubahnya. Anda dapat menampilkan IP semua adaptor, diproperti Perangkat di portal Microsoft Azure untuk layanan Anda.
    • Jika Anda perlu menyambungkan ke perangkat Anda dari jaringan luar, lihat Mengaktifkan akses perangkat dari jaringan luar untuk pengaturan jaringan tambahan.

Setelah Anda mengonfigurasi dan menerapkan pengaturan jaringan, pilih Berikutnya: Komputasi untuk mengonfigurasi jaringan komputasi.

Aktifkan jaringan komputasi

Ikuti langkah-langkah ini untuk mengaktifkan komputasi dan mengonfigurasi jaringan komputasi.

  1. Di halaman Komputasi, pilih antarmuka jaringan yang ingin Anda aktifkan untuk komputasi.

    Halaman komputasi di antarmuka pengguna lokal 2

  2. Dalam dialog Pengaturan jaringan, pilih Aktifkan. Saat Anda mengaktifkan komputasi, sakelar virtual dibuat di perangkat Anda pada antarmuka jaringan tersebut. Sakelar virtual digunakan untuk infrastruktur komputasi pada perangkat.

  3. Tetapkan IP simpul Kubernetes. Alamat IP statis ini adalah untuk komputer virtual komputasi.

    Untuk perangkat n-simpul, rentang minimal yang berdekatan dari alamat IPv4 n+1 (atau lebih) disediakan untuk komputer virtual komputasi menggunakan alamat IP awal dan akhir. Mengingat Azure Stack Edge adalah perangkat 1-simpul, minimal tersedia 2 alamat IPv4 yang berdekatan.

    Penting

    Kubernetes di Azure Stack Edge menggunakan subnet 172.27.0.0/16 untuk pod dan 172.28.0.0/16 subnet untuk layanan. Pastikan bahwa ini tidak digunakan dalam jaringan Anda. Jika subnet ini sudah digunakan di jaringan Anda, Anda dapat mengubah subnet ini dengan menjalankan Set-HcsKubeClusterNetworkInfo cmdlet dari antarmuka PowerShell perangkat. Untuk informasi lebih lanjut, lihat Ubah pod Kubernetes dan subnet layanan.

  4. Tetapkan IP layanan eksternal Kubernetes. Ini juga merupakan alamat IP penyeimbangan muatan. Alamat IP yang berseberang ini adalah untuk layanan yang ingin diekspos di luar kluster Kubernetes dan Anda menentukan rentang IP statis tergantung pada jumlah layanan yang terekspos.

    Penting

    Kami sangat menyarankan Anda menentukan minimal 1 alamat IP untuk layanan Azure Stack Edge Mini R Hub untuk mengakses modul komputasi. Anda kemudian dapat secara opsional menentukan alamat IP tambahan untuk modul layanan / IoT Edge lainnya (1 per layanan/modul) yang perlu diakses dari luar kluster. Alamat IP layanan dapat diperbarui nanti.

  5. Pilih Terapkan.

    Halaman komputasi di antarmuka pengguna lokal 3

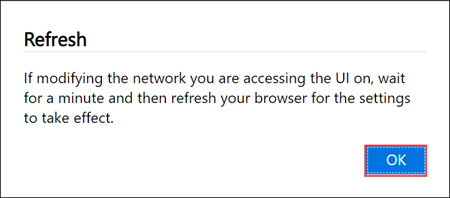

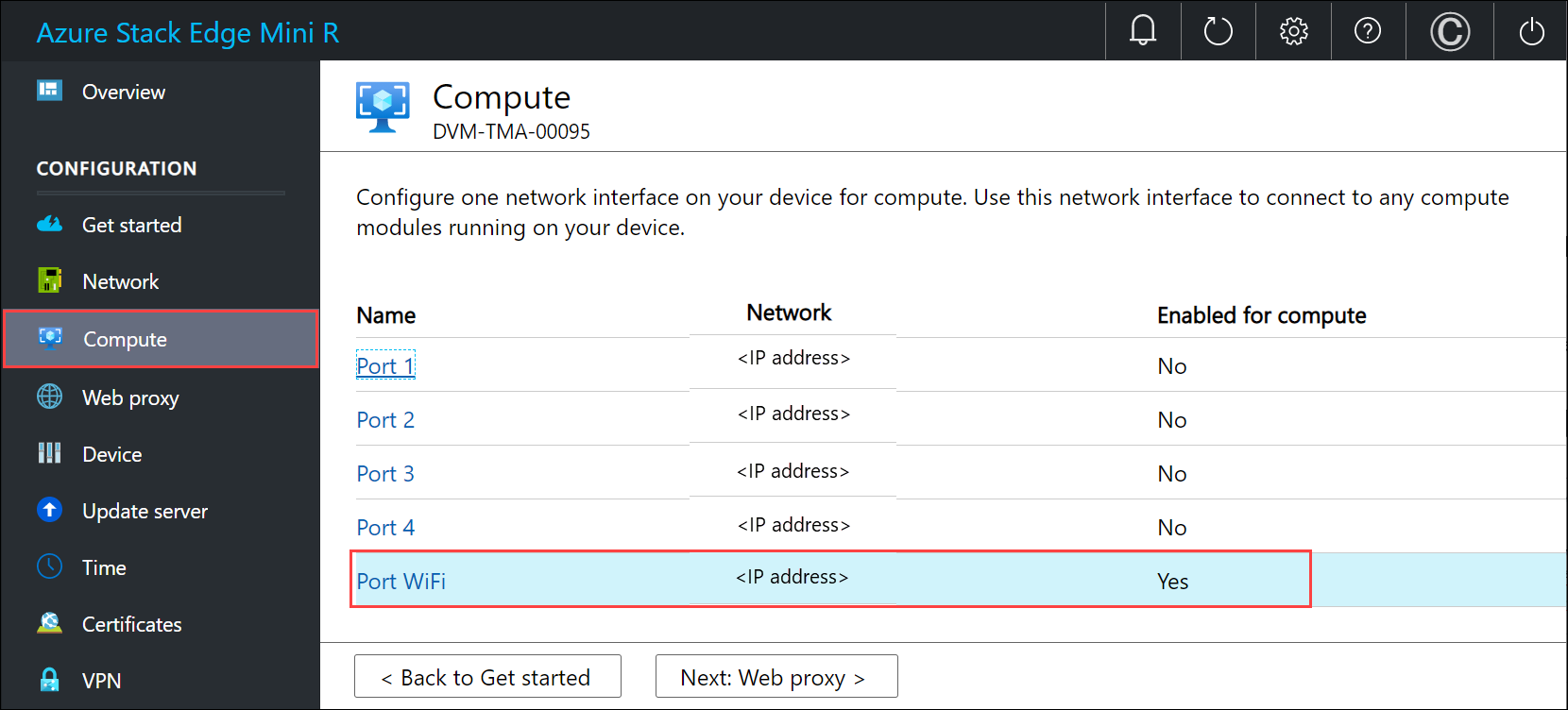

  6. Konfigurasi memerlukan beberapa menit untuk diterapkan dan Anda mungkin perlu me-refresh browser. Anda bisa melihat port yang ditentukan diaktifkan untuk komputasi.

    Halaman komputasi di antarmuka pengguna lokal 4

    Pilih Berikutnya: Proksi web untuk mengonfigurasi proksi web.

Mengonfigurasi proksi web

Konfigurasi ini bersifat opsional.

Penting

File proxy-auto config (PAC) tidak didukung. File PAC menentukan cara browser web dan agen pengguna lainnya dapat secara otomatis memilih server proksi yang sesuai (metode akses) untuk mengambil URL yang diberikan. Proksi yang mencoba mencegat dan membaca semua lalu lintas (dan kemudian menandatangani ulang semuanya dengan sertifikasi mereka sendiri) tidak kompatibel karena sertifikasi proksi tidak tepercaya. Proksi yang biasanya transparan bekerja dengan baik dengan Azure Stack Edge Mini R. Proksi web yang tidak transparan tidak didukung.

  1. Di halaman Pengaturan proksi web, lakukan langkah-langkah berikut:

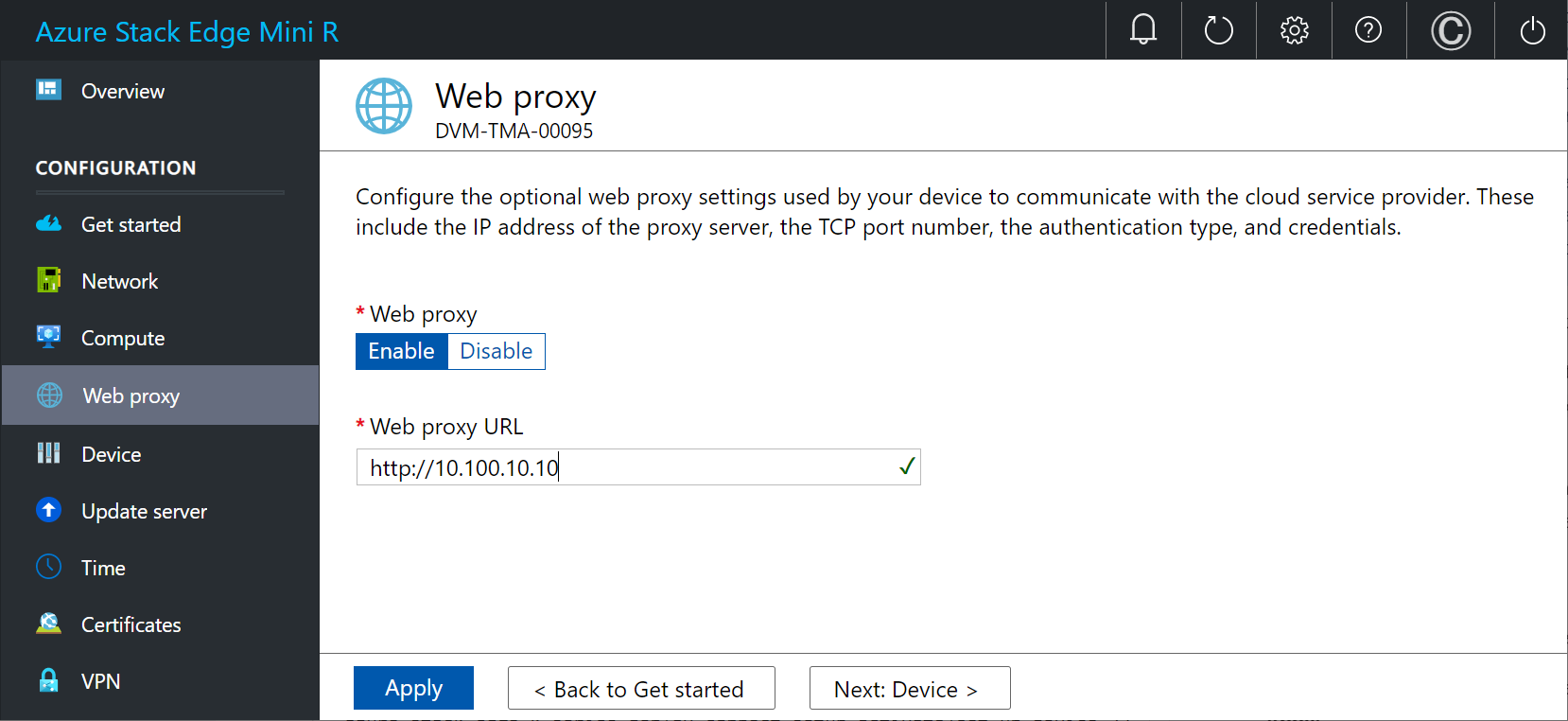

    1. Di kotak URL proksi web, masukkan URL dalam format ini: http://host-IP address or FQDN:Port number. URL HTTPS tidak didukung.

    2. Untuk memvalidasi dan menerapkan pengaturan proksi web yang dikonfigurasi, pilih Terapkan.

    Halaman

  2. Setelah pengaturan diterapkan, pilih Berikutnya: Perangkat.

Langkah berikutnya

Di tutorial ini, Anda mempelajari tentang:

  • Prasyarat
  • Mengonfigurasi jaringan
  • Aktifkan jaringan komputasi
  • Mengonfigurasi proksi web

Untuk mempelajari cara menyiapkan perangkat Azure Stack Edge Mini R Anda, lihat:

Mengonfigurasi pengaturan perangkat
