Visualisasi Papan Kendali

Artikel ini menjelaskan cara menggunakan dan menyesuaikan widget visualisasi di dasbor AI/BI.

Membuat dan mengonfigurasi bagan

Setelah menambahkan widget visualisasi ke kanvas, panel Konfigurasi Visualisasi muncul di sisi kanan layar. Secara default, himpunan data pertama yang tercantum pada tab Data dipilih, dan jenis visualisasi default adalah bagan Batang .

Untuk membuat bagan, gunakan langkah-langkah berikut:

1. Pilih himpunan data: Gunakan menu drop-down Himpunan data untuk memilih himpunan data untuk visualisasi Anda.
2. Tambahkan filter (opsional): Klik Perlihatkan filter untuk menerapkan filter atau parameter statis ke visualisasi Anda. Anda dapat memfilter pada bidang apa pun. Jika himpunan data Anda menyertakan parameter, opsi untuk menerapkannya juga akan muncul.
3. Pilih jenis visualisasi: Pilih jenis visualisasi dari menu drop-down Visualisasi . Untuk detail tentang jenis visualisasi yang tersedia dan konfigurasinya, lihat Jenis visualisasi dasbor AI/BI.
4. Tentukan bidang sumbu x dan sumbu y: Setelah memilih himpunan data, pilih bidang yang akan ditampilkan pada sumbu x dan sumbu y. Anda dapat menyusun ulang bidang dengan menyeretnya ke posisi yang diinginkan. Untuk label bagan, Anda bisa menggunakan bidang nama tampilan untuk mengganti nama label sumbu.

Nota

Jika Anda menggunakan Asisten Databricks untuk membuat bagan, himpunan data dan pilihan visualisasi secara otomatis menyesuaikan berdasarkan permintaan Anda. Untuk panduan langkah demi langkah tentang membuat visualisasi yang dibantu AI, lihat Membuat visualisasi dengan Asisten Databricks.

Menerapkan pemformatan bagan

Bagan mencakup opsi pemformatan yang dapat disesuaikan untuk sumbu, warna, label, dan tipsalat. Opsi pemformatan bervariasi menurut jenis bagan dan nilai himpunan data.

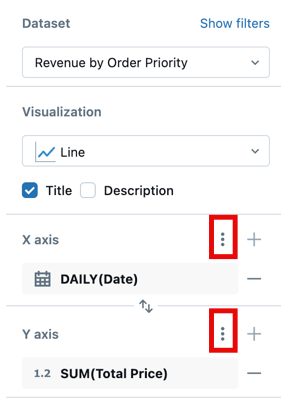

Cuplikan layar berikut menyoroti menu kebab yang digunakan untuk memformat sumbu x dan y.

Format pengaturan sumbu

Untuk memformat sumbu x atau sumbu y, gunakan menu kebab di bagian Sumbu X atau Sumbu Y masing-masing dari panel pengeditan visualisasi.

Konfigurasikan pengaturan berikut:

• Perlihatkan judul sumbu: Diaktifkan secara default. Masukkan judul kustom atau kosongkan kotak centang untuk menyembunyikan judul sumbu.
• Perlihatkan nilai sumbu: Diaktifkan secara default. Kosongkan kotak centang untuk menyembunyikan nilai sumbu.

Bergantung pada jenis data yang diwakili, kontrol tambahan muncul.

Untuk data berkelanjutan:

• Nilai minimum dan maksimum kustom: Ketik nilai untuk mengatur batas pada data yang ditampilkan.
• Sumbu terbalik: Pilih Sumbu Terbalik untuk memperlihatkan nilai sumbu dalam urutan turun.
• Fungsi skala: Pilih Linear atau Log (Simetris).
• Klik Format untuk melihat opsi pemformatan tambahan. Memformat bagan Anda secara otomatis dan dipilih sebagai default. Klik Kustom untuk melihat opsi pemformatan tambahan. Lihat Memformat nilai numerik.

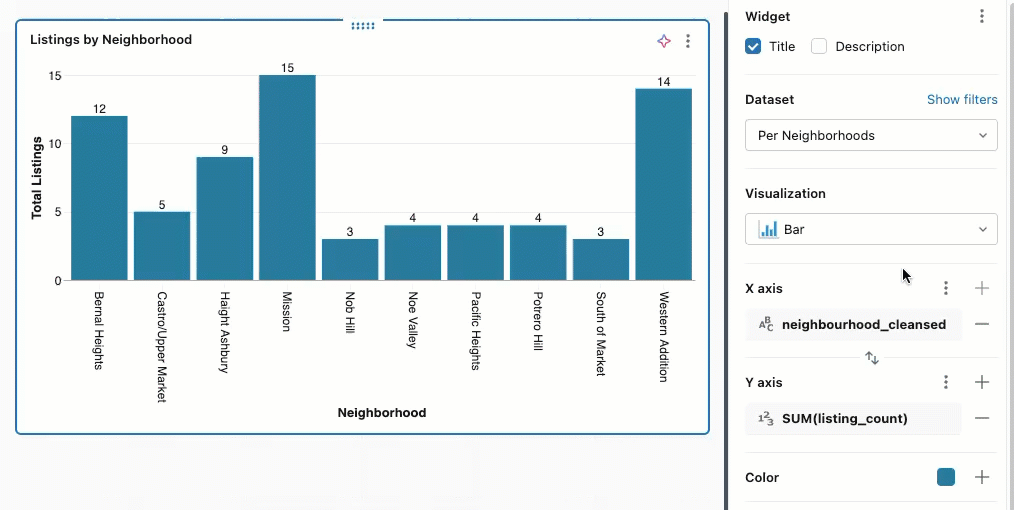

Untuk data kategoris:

• Sudut Label: Pilih sudut untuk menerapkan label. Otomatis dipilih secara default.
• Jenis: Pilih cara mengurutkan nilai kategoris pada sumbu:
  • Alfabet: Mengurutkan nama kategori menurut abjad
  • Menurut bidang: Urutkan menurut nilai bidang pengukuran dalam urutan naik atau turun. Setelah memilih arah pengurutan, pilih bidang mana yang akan digunakan:
    • Sumbu Y: Urutkan menurut bidang pengukuran yang ditampilkan pada sumbu Y
    • Bidang: Urutkan menurut bidang pengukuran lainnya dalam himpunan data, meskipun tidak ditampilkan pada bagan. Pilih bidang dari menu dropdown dan pilih agregasi (SUM, MIN, MAX, atau COUNT). Ini berguna untuk mengurutkan kategori berdasarkan metrik yang menyediakan konteks tanpa mengacaukan visualisasi.
  • Kustom: Susun nilai dalam urutan tertentu. Arahkan mouse ke nilai dan gunakan pegangan tarik untuk menyeretnya ke posisinya.

Nota

Jika salah satu opsi yang tercantum tidak tersedia, opsi tersebut tidak dapat diterapkan ke tipe bagan yang dipilih.

Format nilai numerik

Anda dapat memformat angka untuk label tanda sumbu, label data, dan tooltip. Untuk mengakses opsi pemformatan:

1. Klik menu kebab di samping Sumbu X atau Sumbu Y di panel konfigurasi bagan.
2. Klik Format dan pilih dari opsi berikut:

• Jenis: Tidak ada, Mata Uang ($), Persentase (%)
• Singkatan: Tidak ada, Ringkas, Ilmiah
• Tempat desimal: Maksimal, Tepat, Semua, atau jumlah tempat pilihan sendiri
• Pemisah grup: Secara opsional, sertakan koma atau pemisah lainnya.

Nota

Format mata uang yang berbeda tersedia. Setelah memilih Mata Uang, pilih opsi pilihan Anda dari menu drop-down.

Menyesuaikan elemen bagan

Anda dapat memformat legenda bagan, warna, tipsalat, dan label nilai.

Warna pada bagan

Untuk mengubah warna bagan:

1. Klik warna di bagan untuk membuka pemilih warna.
2. Masukkan nilai HEX atau RGB untuk warna yang tepat.
3. Klik menu kebab di bagian Warna untuk menyesuaikan keburaman semua warna.

Legenda

Klik menu kebab di bagian Warna untuk memperlihatkan opsi untuk mengubah visibilitas, judul, atau posisi legenda bagan. Opsi berikut ini tersedia:

• Tampilkan legenda: Gunakan kotak centang untuk menampilkan atau menyembunyikan legenda.
• Tampilkan judul legenda: Gunakan kotak centang untuk menampilkan atau menyembunyikan judul legenda. Saat judul terlihat, Anda dapat mengetik untuk mengambil alih nilai default, yang merupakan nama kolom.
• Posisi legenda: Gunakan menu drop-down untuk menyesuaikan penempatan legenda di widget visualisasi. Legenda dapat diposisikan di bagian atas, bawah, kiri, atau kanan visualisasi.

Tooltip

Tooltip menampilkan ukuran data yang tepat di bawah kursor. Secara default, mereka menunjukkan nilai dari sumbu x, sumbu y, dan bidang warna/pengelompokan apa pun. Untuk menambahkan bidang tambahan ke tooltip:

1. Klik tombol + di bagian Tooltip editor visualisasi.
2. Gunakan menu drop-down untuk memilih bidang tambahan, atau gunakan kotak entri teks untuk mencari berdasarkan nama.

Nota

Jika bagian Tips Alat tidak ada di editor visualisasi, jenis bagan tersebut tidak mendukung penyesuaian Tips Alat.

Label nilai

Gunakan tombol untuk mengaktifkan atau menonaktifkan label data. Saat diaktifkan, Anda dapat memilih bagaimana label ditampilkan:

• Otomatis: Menampilkan nilai sumbu y sebagai label.
• Bidang: Pilih bidang tertentu untuk ditampilkan sebagai label. Anda dapat menerapkan transformasi (seperti SUM atau AVG) dan memilih opsi pemformatan untuk bidang yang dipilih.

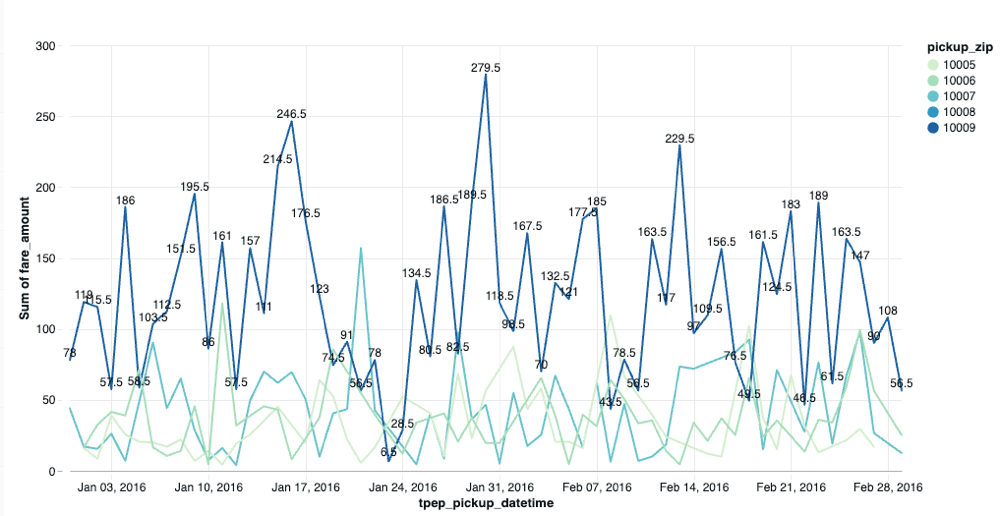

Nilai null tidak ditampilkan sebagai label pada bagan.

Pengaturan ukuran

Pengaturan Ukuran mengontrol dimensi visual untuk bagan garis, bagan sebar, bagan gelembung, dan peta titik. Penggunaannya tergantung pada jenis bagan:

Bagan garis:

• Jika tidak ada deret yang ditentukan di area Ukuran, penggeser mengubah ketebalan semua garis secara seragam.
• Jika seri ditentukan di area Ukuran , Anda dapat mengatur nilai ketebalan yang berbeda untuk setiap seri.

Diagram sebar dan diagram gelembung:

• Tambahkan bidang ke pengaturan Ukuran untuk memvariasi ukuran penanda titik berdasarkan metrik.
• Saat ukuran didasarkan pada bidang data, bagan menjadi bagan gelembung di mana ukuran setiap titik mencerminkan nilai metrik.

Peta titik: Gunakan pengaturan Ukuran untuk memvariasikan ukuran penanda peta berdasarkan bidang kuantitatif, memperlihatkan besaran di lokasi geografis yang berbeda.

Garis Kisi

Bagan mendukung pengalihan garis kisi aktif dan nonaktif untuk meningkatkan keterbacaan. Garis kisi muncul secara default pada jenis bagan yang didukung dan membantu penampil menginterpretasikan titik data dengan menyediakan garis referensi visual yang diratakan dengan nilai sumbu.

Untuk mengubah garis kisi:

1. Di panel konfigurasi visualisasi, cari opsi garis kisi.
2. Gunakan tombol untuk memperlihatkan atau menyembunyikan garis kisi untuk bagan.

Garis kisi akan menyesuaikan secara otomatis berdasarkan warna latar belakang kustom dan pengaturan format sumbu Anda.

Annotations

Anotasi adalah garis referensi horizontal atau vertikal yang dapat Anda tambahkan ke bagan untuk melacak ambang batas, target, atau tolok ukur. Misalnya, Anda dapat menambahkan garis horizontal pada 100 untuk menunjukkan target penjualan Anda atau menandai garis besar performa.

Jenis bagan berikut mendukung anotasi:

• Bar
• Garis
• Area
• Menghamburkan
• Visualisasi Peta Penyebaran Data
• Kotak
• Kombo
• Histogram
• Air terjun

Untuk menambahkan anotasi:

1. Di panel konfigurasi visualisasi, temukan bagian Anotasi .
2. Klik tombol + untuk menambahkan anotasi baru.
3. Pilih orientasi baris:
   • Horizontal: Menggambar garis paralel ke sumbu x pada nilai sumbu y tertentu
   • Vertikal: Menggambar garis paralel dengan sumbu y pada nilai sumbu x tertentu
4. Masukkan nilai di mana garis akan muncul pada bagan.
5. (Opsional) Masukkan label untuk menjelaskan anotasi. Label muncul pada bagan di samping garis.
6. (Opsional) Klik pemilih warna untuk mengkustomisasi warna garis.

Anda dapat menambahkan beberapa anotasi ke satu bagan untuk melacak ambang batas atau titik referensi yang berbeda.

Jenis visualisasi lainnya

Untuk mempelajari selengkapnya tentang bekerja dengan visualisasi tabel, lihat Visualisasi tabel dan tabel pivot.

Untuk mempelajari selengkapnya tentang bekerja dengan visualisasi peta, lihat Visualisasi peta.
