Sampel model konektivitas jaringan OT

Artikel ini menyediakan sampel model jaringan untuk koneksi sensor Pertahanan Microsoft untuk IoT.

Sampel: Topologi dering

Diagram berikut menunjukkan contoh topologi jaringan cincin tempat setiap switch atau node terhubung ke persis dua switch lainnya, membentuk satu jalur berkelanjutan untuk lalu lintas.

Sampel: Bus linear dan topologi bintang

Dalam jaringan star seperti yang ditunjukkan pada diagram di bawah ini, setiap host terhubung ke hub pusat. Dalam bentuk yang paling sederhana, satu hub pusat bertindak sebagai saluran untuk mengirim pesan. Dalam contoh berikut, switch yang lebih rendah tidak dipantau, dan lalu lintas yang tetap lokal untuk switch ini tidak akan terlihat. Perangkat mungkin diidentifikasi berdasarkan pesan ARP, tetapi informasi sambungan akan hilang.

Sampel: Jaringan multi-lapisan, multi-penyewa

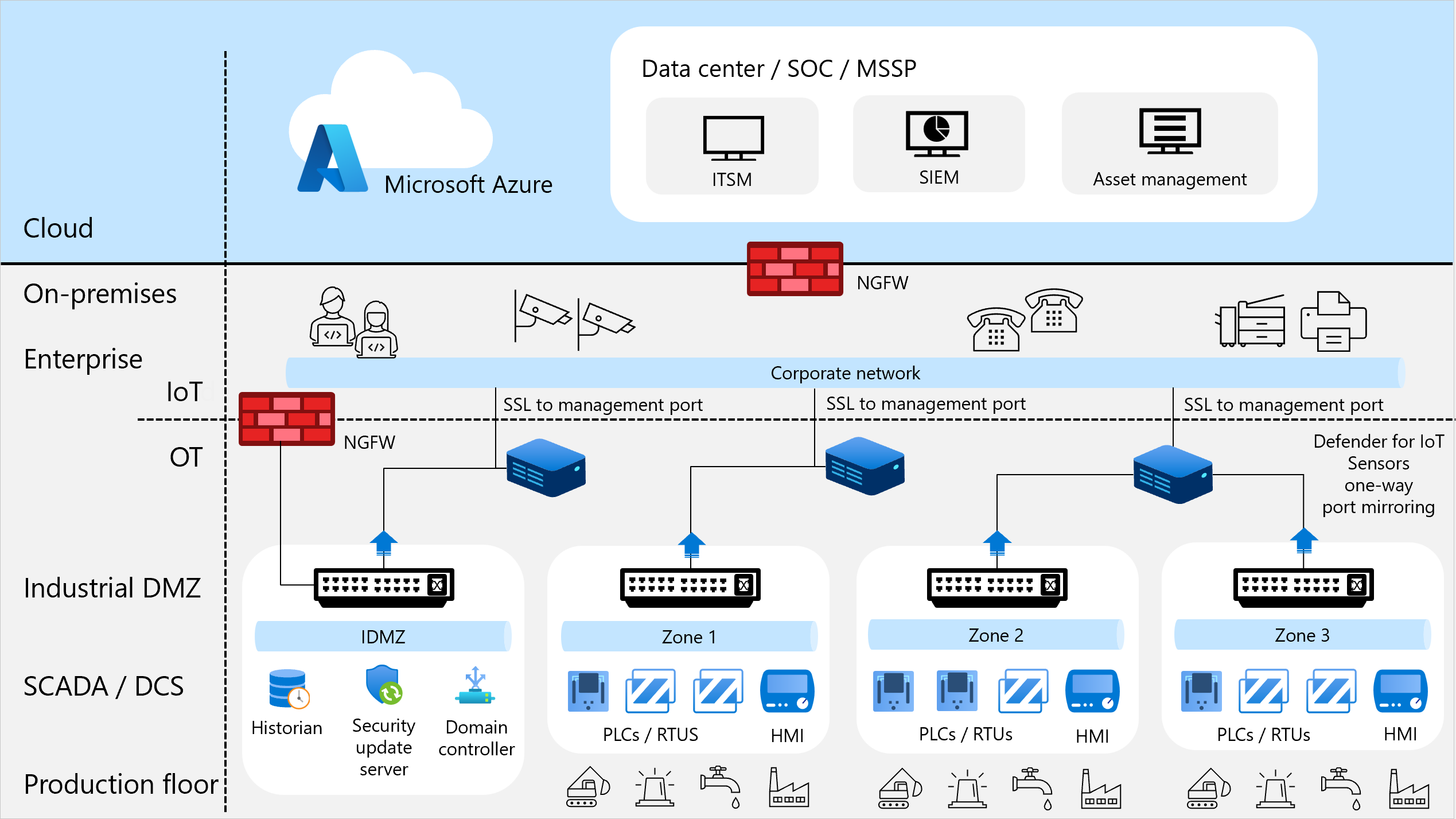

Diagram berikut adalah abstraksi umum dari jaringan multilayer dan multi-penyewa, dengan ekosistem keamanan cyber yang luas biasanya dioperasikan oleh pusat operasi keamanan (SOC) dan penyedia layanan keamanan terkelola (MSSP). Sensor Defender untuk IoT biasanya disebarkan dalam lapisan 0 hingga 3 dari model OSI.

Langkah berikutnya

Untuk informasi selengkapnya, lihat Metode pencerminan lalu lintas untuk pemantauan OT.
