Menjelajahi visualisasi yang dikumpulkan di Azure IoT Edge

Berlaku untuk: IoT Edge 1.5

Penting

IoT Edge 1.5 LTS adalah rilis didukung. IoT Edge 1.4 LTS mencapai akhir masa pakai pada 12 November 2024. Jika Anda menggunakan rilis sebelumnya, lihat Update IoT Edge.

Anda dapat menjelajahi metrik yang dikumpulkan dari perangkat IoT Edge secara visual dengan menggunakan buku kerja Azure Monitor. Buku kerja pemantauan yang dikumpulkan untuk perangkat IoT Edge tersedia sebagai templat publik:

• Untuk perangkat yang tersambung ke IoT Hub, dari halaman IoT Hub di portal Azure, buka halaman Buku di bagian Monitoring.
• Untuk perangkat yang terhubung ke IoT Central, dari halaman IoT Central di portal Azure, buka halaman Buku kerja di bagian Monitoring.

Buku kerja kurasi menggunakan metrik bawaan dari runtime IoT Edge. Anda harus terlebih dahulu memasukkan metrik ke ruang kerja Log Analytics. Tampilan ini tidak memerlukan instrumentasi metrik dari modul beban kerja.

Mengakses buku kerja yang dikumpulkan

Azure Monitor workbooks untuk IoT adalah templat yang Anda gunakan untuk memvisualisasikan metrik perangkat. Anda dapat menyesuaikannya agar sesuai dengan solusi Anda.

Ikuti langkah-langkah ini untuk mengakses buku kerja yang dikumpulkan:

1. Masuk ke portal Azure, dan buka aplikasi IoT Hub atau IoT Central Anda.

2. Pilih Buku Kerja dari bagian Pemantauan dalam menu.

3. Pilih buku kerja untuk dijelajahi dari daftar templat publik:

   • Tampilan Armada: Pantau armada perangkat Anda di beberapa IoT Hub atau Aplikasi Pusat, dan telusuri perangkat tertentu untuk gambaran kesehatan singkat.

   • Device Details: Memvisualisasikan detail perangkat seputar olahpesan, modul, dan komponen host pada perangkat IoT Edge.

   • Peringatan: Lihat peringatan yang dipicu untuk perangkat di berbagai sumber daya IoT.

Untuk pratinjau data dan visualisasi yang ditawarkan setiap buku kerja, lihat bagian berikut ini.

Catatan

Tangkapan layar yang mengikuti mungkin tidak mencerminkan desain buku kerja terbaru.

Buku kerja Tampilan Armada

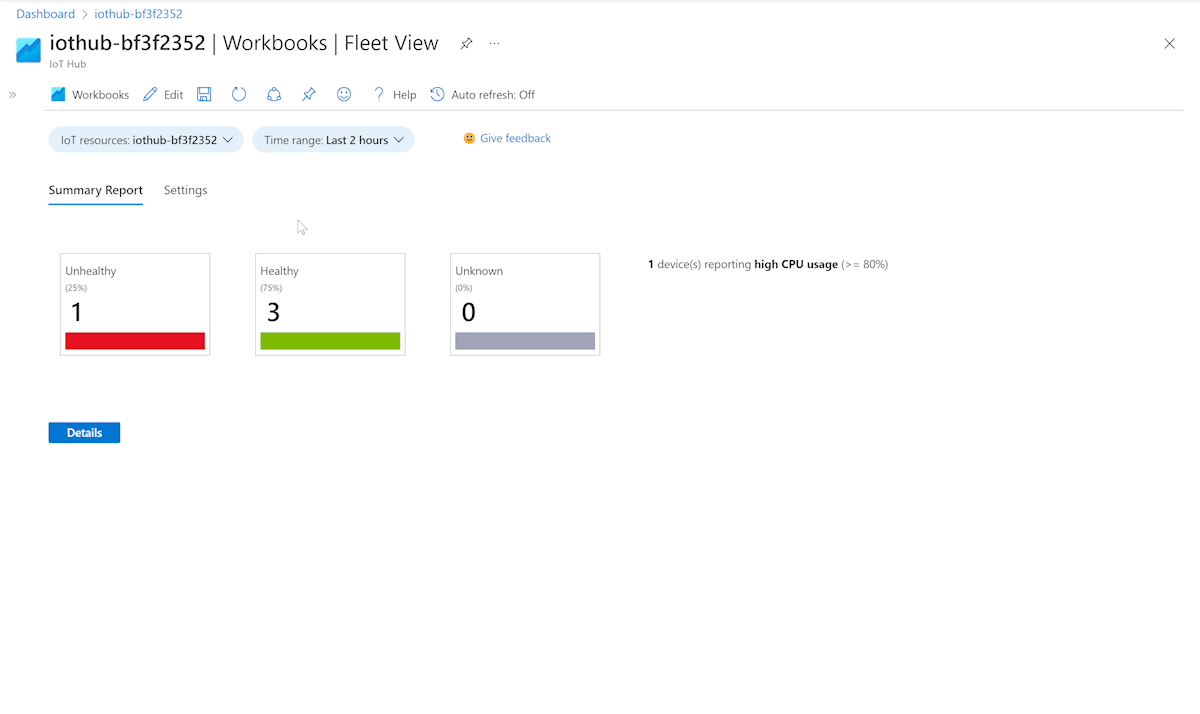

Secara default, tampilan ini menunjukkan kesehatan perangkat yang terkait dengan sumber daya cloud IoT saat ini. Pilih beberapa sumber daya IoT menggunakan kontrol dropdown di kiri atas.

Gunakan tab Pengaturan untuk menyesuaikan ambang batas untuk mengategorikan perangkat sebagai sehat atau tidak sehat.

Pilih tombol Detail untuk melihat daftar perangkat dengan rekam jepret metrik utama agregat. Pilih tautan di kolom Status untuk melihat tren dalam metrik kesehatan perangkat individual atau pilih nama perangkat untuk melihat metrik terperincinya.

Buku kerja detail perangkat

Buku kerja detail perangkat memiliki tiga tampilan:

• Tampilan Olahpesan memvisualisasikan rute pesan untuk perangkat dan melaporkan kesehatan keseluruhan sistem olahpesan.
• Tampilan Modul menunjukkan performa masing-masing modul pada perangkat.
• Tampilan Host menampilkan informasi tentang perangkat host termasuk informasi versi untuk komponen host dan penggunaan sumber daya.

Beralih antar tampilan dengan memilih tab di bagian atas buku kerja.

Buku kerja detail perangkat juga terintegrasi dengan pengalaman pemecahan masalah berbasis portal IoT Edge. Anda dapat menarik Log langsung dari perangkat Anda dengan menggunakan fitur ini. Akses fitur ini dengan memilih tombol Pecahkan masalah <nama> perangkat secara langsung di atas lembar kerja.

Olahpesan

Tampilan Olahpesan mencakup tiga subbagian: detail perutean, diagram perutean, dan kesehatan olah pesan. Seret bagan kapan saja dan lepaskan untuk menyesuaikan rentang waktu global ke rentang yang dipilih.

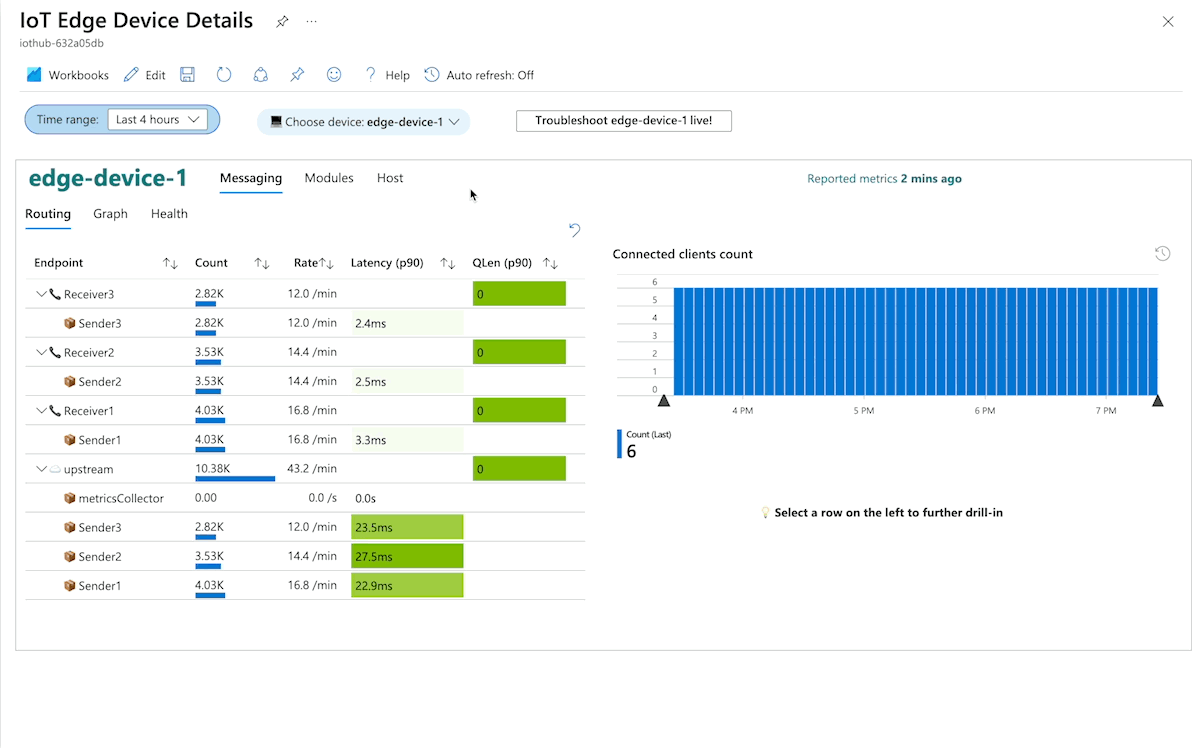

Bagian Perutean menunjukkan alur pesan antara mengirim modul dan menerima modul. Ini menyajikan informasi seperti jumlah pesan, tarif, dan jumlah klien yang tersambung. Pilih pengirim atau penerima untuk menelusuri lebih lanjut. Memilih pengirim memperlihatkan bagan tren latensi yang dialami oleh pengirim dan jumlah pesan yang dikirimnya. Memilih penerima menunjukkan tren panjang antrean untuk penerima dan jumlah pesan yang diterimanya.

Bagian Grafik memperlihatkan representasi visual aliran pesan antar modul. Seret dan perbesar tampilan untuk menyesuaikan grafik.

Bagian Kesehatan menunjukkan berbagai metrik yang terkait dengan kesehatan keseluruhan subsistem olahpesan. Selidiki detail jika ada kesalahan yang tercatat.

Modul

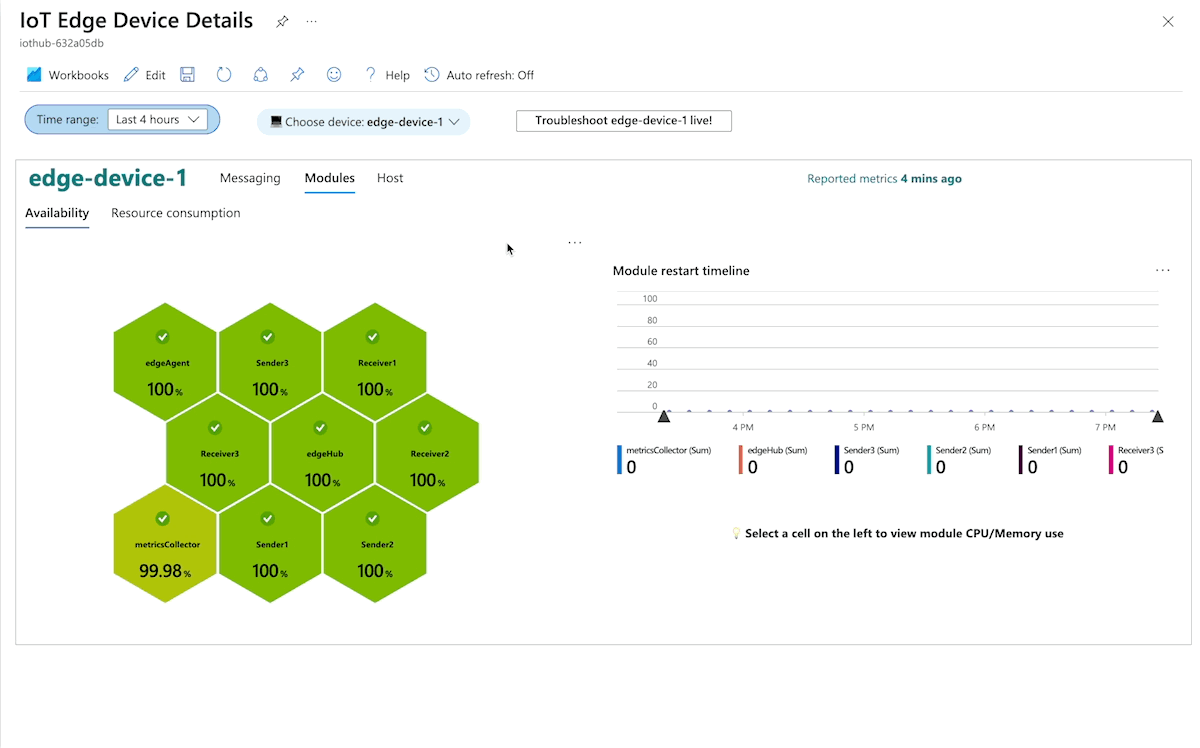

Tampilan Modul menunjukkan metrik yang dikumpulkan dari modul edgeAgent, yang melaporkan status semua modul yang berjalan di perangkat. Ini termasuk informasi seperti:

• Ketersediaan modul
• CPU per modul dan penggunaan memori
• Penggunaan CPU dan memori di semua modul
• Modul menghidupkan ulang hitungan dan memulai ulang garis waktu

Host

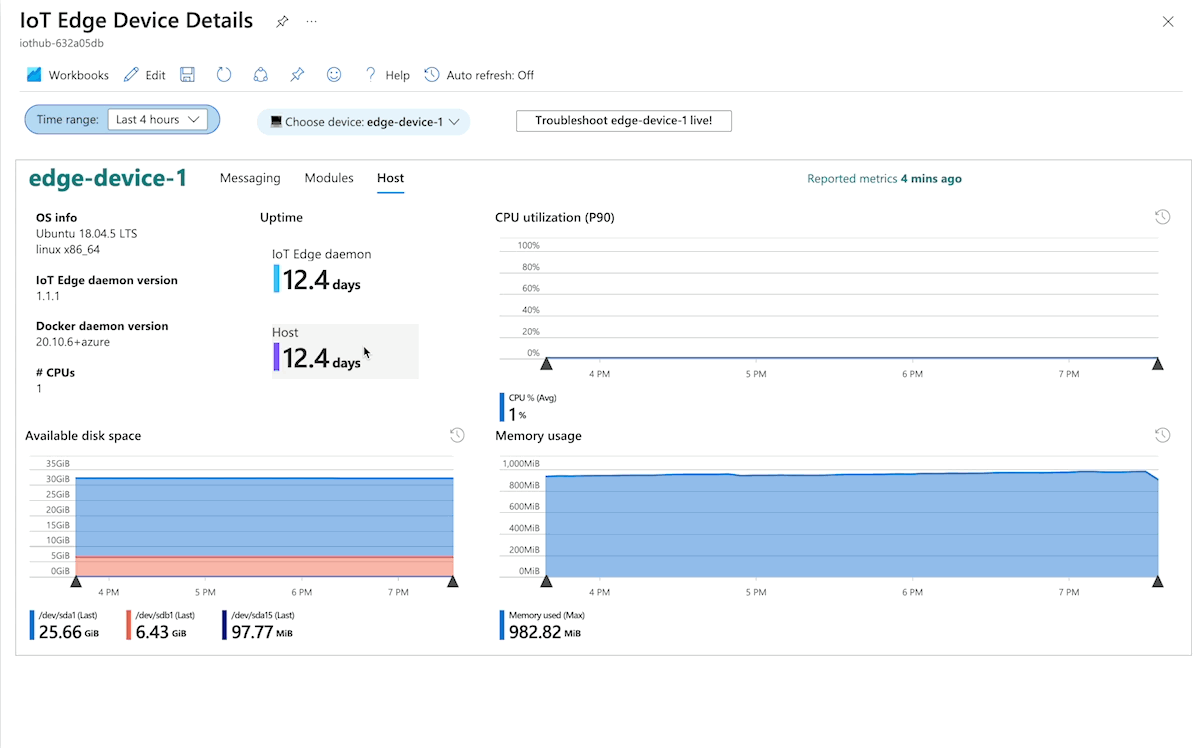

Tampilan Host memperlihatkan metrik dari modul edgeAgent . Ini termasuk informasi seperti:

• Informasi versi komponen host
• Waktu operasi
• Penggunaan CPU, memori, dan ruang disk di tingkat host

Log langsung

Buku kerja ini terintegrasi langsung dengan pengalaman pemecahan masalah berbasis portal. Pilih tombol Pecahkan masalah langsung untuk masuk ke layar pemecahan masalah. Di sini, Anda dapat dengan mudah melihat log modul yang diambil dari perangkat, sesuai permintaan. Rentang waktu secara otomatis diatur ke rentang waktu buku kerja, sehingga Anda langsung berada dalam konteks. Anda juga dapat menghidupkan ulang modul apa pun dari pengalaman ini.

Buku kerja peringatan

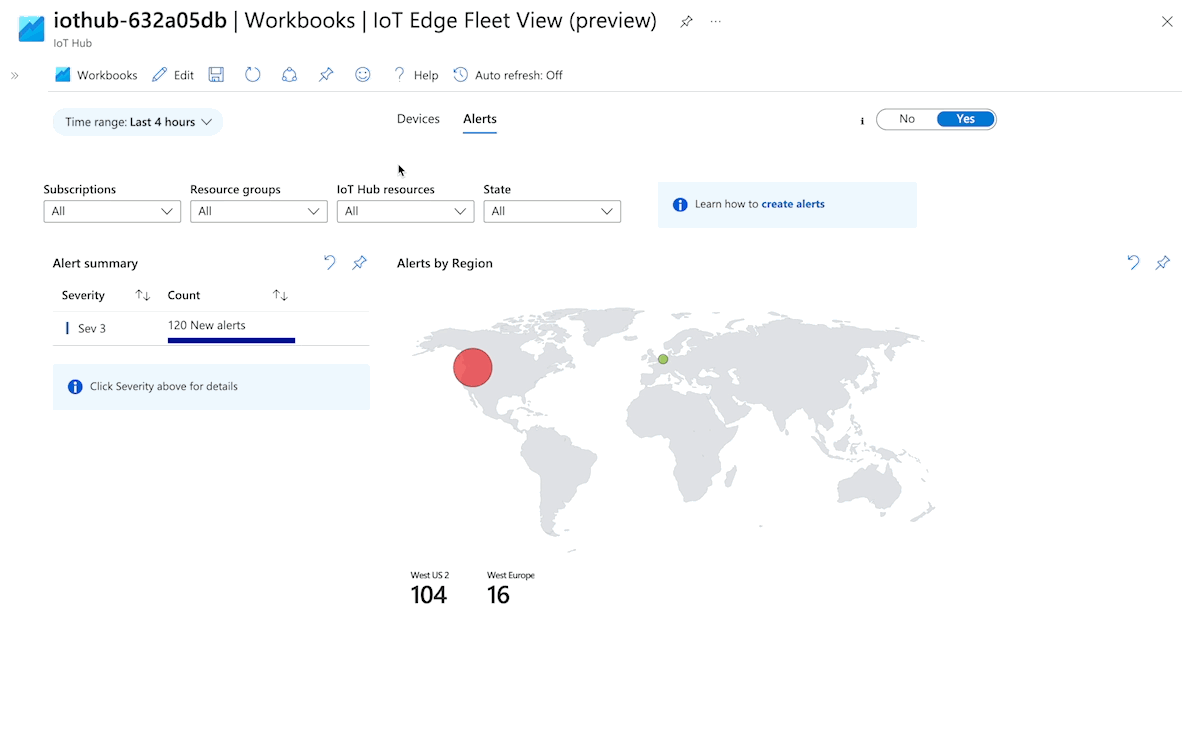

Tampilkan pemberitahuan yang dihasilkan dari aturan pemberitahuan yang telah dibuat sebelumnya di buku kerja Pemberitahuan . Tampilan ini memungkinkan Anda melihat pemberitahuan dari beberapa aplikasi IoT Hubs atau IoT Central.

Pilih baris tingkat keparahan untuk melihat detail pemberitahuan. Tautan Aturan pemberitahuan membuka konteks pemberitahuan, dan tautan Perangkat membuka buku kerja metrik terperinci. Saat dibuka dari tampilan ini, buku kerja rincian perangkat secara otomatis menyesuaikan dengan rentang waktu di sekitar pemicu peringatan.

Mengkustomisasi buku kerja

Anda bisa mengkustomisasi buku kerja Azure Monitor. Edit templat publik agar sesuai dengan kebutuhan Anda. Semua visualisasi berasal dari kueri Bahasa Kueri Kusto yang bersentrik sumber daya pada tabel InsightsMetrics .

Untuk mengkustomisasi buku kerja, masukkan mode pengeditan. Pilih tombol Edit di bilah menu buku kerja. Buku kerja terkurasi secara luas menggunakan grup buku kerja. Anda mungkin perlu memilih Edit pada beberapa grup berlapis untuk menampilkan kueri visualisasi.

Simpan perubahan Anda sebagai buku kerja baru. Anda dapat berbagi buku kerja yang disimpan dengan tim Anda atau menyebarkannya secara terprogram sebagai bagian dari penyebaran sumber daya organisasi Anda.

Langkah berikutnya

Sesuaikan solusi pemantauan Anda dengan aturan pemberitahuan dan metrik dari modul kustom.
