Tutorial: Mengintegrasikan gateway NAT dengan load balancer publik menggunakan portal Microsoft Azure

  • Artikel

Dalam tutorial ini, Anda mempelajari cara mengintegrasikan gateway NAT dengan load balancer publik.

Secara default, Azure Standard Load Balancer aman. Konektivitas outbound secara eksplisit didefinisikan dengan mengaktifkan SNAT outbound (Source Network Address Translation). SNAT diaktifkan dalam aturan load balancing atau aturan outbound.

Integrasi gateway NAT menggantikan kebutuhan akan aturan outbound untuk SNAT outbound kumpulan backend.

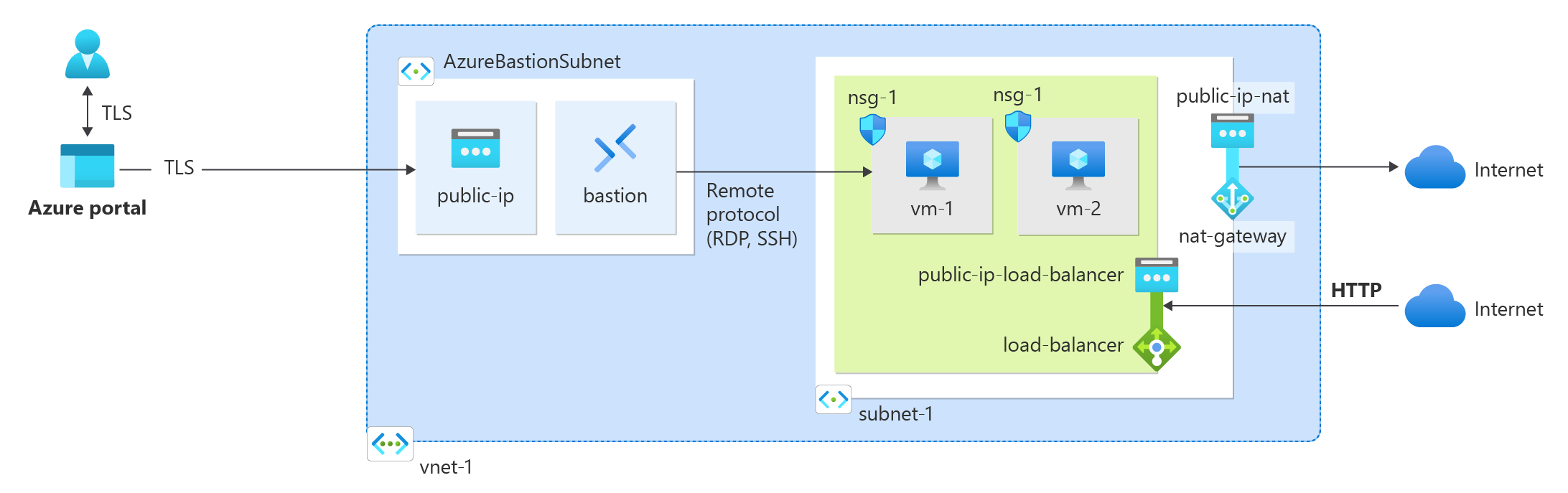

Diagram sumber daya Azure yang dibuat dalam tutorial.

Dalam tutorial ini, Anda akan mempelajari cara:

  • Membuat gateway NAT
  • Membuat Azure Load Balancer
  • Membuat dua komputer virtual untuk kumpulan backend Azure Load Balancer
  • Memvalidasi konektivitas outbound komputer virtual di kumpulan backend load balancer

Prasyarat

Akun Azure dengan langganan aktif. Buat akun secara gratis.

Masuk ke Azure

Masuk ke portal Azure dengan akun Azure Anda.

Membuat gateway NAT

Sebelum Anda menyebarkan sumber daya gateway NAT dan sumber daya lainnya, grup sumber daya diperlukan untuk berisi sumber daya yang disebarkan. Dalam langkah-langkah berikut, Anda membuat grup sumber daya, sumber daya gateway NAT, dan alamat IP publik. Anda dapat menggunakan satu atau beberapa sumber daya alamat IP publik, awalan IP publik, atau keduanya.

Untuk informasi tentang awalan IP publik dan gateway NAT, lihat Mengelola gateway NAT.

  1. Di kotak pencarian di bagian atas portal, masukkan gateway NAT. Pilih gateway NAT di hasil pencarian.

  2. Pilih + Buat.

  3. Pada Membuat gateway terjemahan alamat jaringan (NAT), masukkan atau pilih informasi ini di tab Dasar:

    Pengaturan Nilai
    Detail Proyek
    Langganan Pilih langganan Azure Anda.
    Grup Sumber Daya Pilih Buat baru.
    Masukkan test-rg.
    Pilih OK.
    Detail instans
    Nama gateway NAT Masukkan nat-gateway
    Wilayah Pilih US Timur 2
    Zona Ketersediaan Pilih Tanpa Zona.
    Batas waktu diam TCP (menit) Biarkan default 4.

    Untuk informasi tentang zona ketersediaan dan gateway NAT, lihat Gateway NAT dan zona ketersediaan.

  4. Pilih tab IP Outbound, atau pilih tombol Berikutnya: IP Outbound di bagian bawah halaman.

  5. Pada tab IP Outbound, masukkan atau pilih informasi berikut ini:

    Pengaturan Nilai
    Alamat IP publik Pilih Buat alamat IP publik baru.
    Di Nama, masukkan public-ip-nat.
    Pilih OK.

  6. Pilih tab Tinjau + buat, atau pilih tombol Tinjau + buat biru di bagian bawah halaman.

  7. Pilih Buat.

Membuat jaringan virtual dan host bastion

Prosedur berikut membuat jaringan virtual dengan subnet sumber daya, subnet Azure Bastion, dan host Azure Bastion.

  1. Di portal, cari dan pilih Jaringan virtual.

  2. Pada halaman Jaringan virtual, pilih + Buat.

  3. Pada tab Dasar-dasar dari Buat jaringan virtual, masukkan atau pilih informasi berikut:

    Pengaturan Nilai
    Detail proyek
    Langganan Pilih langganan Anda.
    Grup sumber daya Pilih test-rg.
    Detail instans
    Nama Masukkan vnet-1.
    Wilayah Pilih (US) US Timur 2.

    Cuplikan layar tab Dasar dari Buat jaringan virtual di portal Azure.

  4. Pilih Berikutnya untuk melanjutkan ke tab Keamanan .

  5. Pilih Aktifkan Azure Bastion di bagian Azure Bastion pada tab Keamanan .

    Azure Bastion menggunakan browser Anda untuk menyambungkan ke VM di jaringan virtual Anda melalui secure shell (SSH) atau protokol desktop jarak jauh (RDP) dengan menggunakan alamat IP privat mereka. VM tidak memerlukan alamat IP publik, perangkat lunak klien, atau konfigurasi khusus. Untuk informasi selengkapnya tentang Azure Bastion, lihat Azure Bastion

    Catatan

    Harga per jam dimulai sejak Bastion disebarkan, terlepas dari penggunaan data keluar. Untuk informasi selengkapnya, lihat Harga dan SKU. Jika Anda menyebarkan Bastion sebagai bagian dari tutorial atau pengujian, kami sarankan Anda menghapus sumber daya ini setelah Selesai menggunakannya.

  6. Masukkan atau pilih informasi berikut di Azure Bastion:

    Pengaturan Nilai
    Nama host Azure Bastion Masukkan bastion.
    Alamat IP publik Azure Bastion Pilih Buat alamat IP publik.
    Masukkan public-ip-bastion di Nama.
    Pilih OK.

    Cuplikan layar mengaktifkan host bastion di Membuat jaringan virtual di portal Azure.

  7. Pilih Berikutnya untuk melanjutkan ke tab Alamat IP.

  8. Dalam kotak ruang alamat di Subnet, pilih subnet default .

  9. Di Edit subnet, masukkan atau pilih informasi berikut:

    Pengaturan Nilai
    Tujuan subnet Biarkan Default default.
    Nama Masukkan subnet-1.
    IPv4
    Rentang alamat IPv4 Biarkan default 10.0.0.0/16.
    Alamat awal Biarkan default 10.0.0.0.
    Ukuran Biarkan default /24(256 alamat).
    Keamanan
    Gateway NAT Pilih nat-gateway.

    Cuplikan layar penggantian nama dan konfigurasi subnet default.

  10. Pilih Simpan.

  11. Pilih Tinjau + buat di bagian bawah layar, dan saat validasi lolos, pilih Buat.

Membuat load balancer

Di bagian ini, Anda membuat load balancer zona redundan yang menyeimbangkan beban komputer virtual. Dengan zona-redundansi, satu atau lebih zona ketersediaan dapat gagal dan jalur data bertahan selama satu zona di wilayah tersebut tetap sehat.

Selama pembuatan load balancer, Anda mengonfigurasi:

  • Alamat IP ujung depan
  • Kumpulan backend
  • Aturan penyeimbangan beban yang masuk

  1. Di kotak pencarian di bagian atas portal, masukkan load balancer. Pilih Load balancer di hasil pencarian.

  2. Di halaman Load balancer, pilih Buat.

  3. Di tab Dasar pada halaman Buat load balancer, masukkan atau pilih informasi berikut ini:

    Pengaturan Nilai
    Detail proyek
    Langganan Pilih langganan Anda.
    Grup sumber daya Pilih test-rg.
    Detail instans
    Nama Masukkan load-balancer
    Wilayah Pilih (US) US Timur 2.
    SKU Biarkan Standar default.
    Jenis Pilih Publik.
    Tingkat Biarkan Wilayah default.

  4. Pilih Berikutnya: Konfigurasi IP frontend di bagian bawah halaman.

  5. Pada Konfigurasi IP frontend, pilih + Tambahkan konfigurasi IP frontend.

  6. Masukkan frontend di Nama.

  7. Pilih IPv4 atau IPv6 untuk versi IP.

    Catatan

    IPv6 saat ini tidak didukung dengan Preferensi Perutean atau Penyeimbangan beban lintas wilayah (Tingkat Global).

  8. Pilih Alamat IP untuk Jenis IP.

    Catatan

    Untuk informasi selengkapnya tentang prefiks IP, lihat Prefiks alamat IP Publik Azure.

  9. Pilih Buat baru dalam Alamat IP Publik.

  10. Di Tambahkan alamat IP publik, masukkan public-ip-load-balancer untuk Nama.

  11. Pilih Zona-redundan di Zona ketersediaan.

    Catatan

    Di wilayah dengan Zona Ketersediaan, Anda memiliki opsi untuk memilih tanpa zona (opsi default), zona tertentu, atau zona-redundan. Pilihannya akan tergantung pada persyaratan kegagalan domain spesifik Anda. Di wilayah tanpa Zona Ketersediaan, bidang ini tidak akan muncul.
    Untuk informasi selengkapnya tentang zona ketersediaan, lihat Gambaran umum ketersediaan zona.

  12. Biarkan default Microsoft Network untuk preferensi Perutean.

  13. Pilih OK.

  14. Pilih Tambahkan.

  15. Pilih Berikutnya: kumpulan Backend di bagian bawah halaman.

  16. Di tab Kumpulan backend , pilih + Tambahkan kumpulan backend.

  17. Masukkan kumpulan backend untuk Nama di Tambahkan kumpulan backend.

  18. Pilih vnet-1 (test-rg) di Jaringan virtual.

  19. Pilih NIC atau Alamat IP untuk Konfigurasi Kumpulan Backend.

  20. Pilih Simpan.

  21. Pilih tombol Berikutnya: Aturan masuk di bagian bawah halaman.

  22. Di Aturan penyeimbangan beban pada tab Aturan masuk, pilih + Tambahkan aturan penyeimbangan beban.

  23. Pada Tambahkan aturan penyeimbangan beban, masukkan atau pilih informasi berikut:

    Pengaturan Nilai
    Nama Masukkan aturan http
    Versi IP Pilih IPv4 atau IPv6 bergantung pada kebutuhan Anda.
    Alamat IP ujung depan Pilih front-end.
    Kumpulan backend Pilih backend-pool.
    Protokol Pilih TCP.
    Port Masukkan 80.
    Port ujung belakang Masukkan 80.
    Pemeriksaan kesehatan Pilih Buat baru.
    Di Nama, masukkan pemeriksaan kesehatan.
    Pilih TCP di Protokol.
    Biarkan default lainnya, dan pilih OK.
    Kegigihan sesi Pilih Tidak ada.
    Waktu idle habis (menit) Masukkan atau pilih 15.
    Reset TCP Pilih Diaktifkan.
    IP Mengambang Pilih Dinonaktifkan.
    Terjemahan alamat jaringan sumber keluar (SNAT) Biarkan default (Disarankan) Gunakan aturan keluar untuk menyediakan akses anggota kumpulan backend ke internet.

  24. Pilih Simpan.

  25. Pilih tombol Tinjau + buat berwarna biru di bagian bawah halaman.

  26. Pilih Buat.

Membuat komputer virtual

Di bagian ini, Anda membuat dua VM (vm-1 dan vm-2) di dua zona berbeda (Zona 1 dan Zona 2).

VM ini ditambahkan ke kumpulan backend load balancer yang dibuat sebelumnya.

  1. Di kotak pencarian di bagian atas portal, masukkan Jaringan virtual. Pilih Jaringan Virtual dalam hasil pencarian.

  2. Pilih + Buat lalu Mesin virtual Azure.

  3. Pada Buat komputer virtual, ketik atau pilih nilai di tab Dasar:

    Pengaturan Nilai
    Detail proyek
    Langganan Pilih langganan Anda.
    Grup sumber daya Pilih test-rg.
    Detail instans
    Nama komputer virtual Masukkan vm-1.
    Wilayah Pilih US Timur 2.
    Opsi ketersediaan Pilih Zona 1.
    Jenis keamanan Pilih Standar.
    Gambar Pilih Ubuntu Server 22.04 LTS - x64 Gen2.
    Arsitektur Mesin virtual Biarkan default x64.
    Ukuran Pilih ukuran.
    Akun administrator
    Jenis autentikasi Pilih Kata sandi.
    Nama Pengguna Masukkan azureuser.
    Kata sandi Masukkan kata sandi.
    Mengonfirmasikan kata sandi Masukkan kembali sandi.
    Aturan port masuk
    Port masuk publik Pilih Tidak ada.

  4. Pilih tab Jaringan atau pilih Berikutnya: Disk, lalu Berikutnya: Jaringan.

  5. Di tab Jaringan, masukkan atau pilih informasi berikut ini:

    Pengaturan Nilai
    Antarmuka jaringan
    Jaringan virtual Pilih vnet-1.
    Subnet Pilih subnet-1 (10.0.0.0/24)
    IP Publik Pilih Tidak ada.
    kelompok keamanan jaringan NIC Pilih Tingkat Lanjut
    Mengonfigurasi grup keamanan jaringan Pilih Buat baru.
    Di Buat grup keamanan jaringan, masukkan nsg-1 di Nama.
    Di bawah Aturan masuk, pilih +Tambahkan aturan masuk.
    Di Layanan, pilih HTTP.
    Pilih Tambahkan
    Pilih OK
    Penyeimbangan Muatan
    Tempatkan komputer virtual ini di belakang solusi penyeimbang muatan yang ada? Pilih kotak centang.
    Pengaturan load balancing
    Opsi penyeimbangan muatan Pilih Azure load balancer
    Pilih load balancer Pilih load-balancer
    Memilih kumpulan backend Pilih kumpulan backend

  6. Pilih Tinjau + buat.

  7. Tinjau pengaturan, lalu pilih Buat.

  8. Ikuti langkah-langkah sebelumnya untuk membuat VM dengan nilai berikut dan semua pengaturan lainnya sama dengan vm-1:

    Pengaturan VM 2
    Nama vm-2
    Zona ketersediaan 2
    Grup keamanan jaringan Pilih nsg-1 yang ada
    Opsi penyeimbangan muatan Pilih Azure load balancer
    Pilih load balancer Pilih load-balancer
    Memilih kumpulan backend Pilih kumpulan backend

Menguji gateway NAT

Di bagian ini, Anda menguji gateway NAT. Anda pertama kali menemukan IP publik gateway NAT. Anda kemudian terhubung ke komputer virtual pengujian dan memverifikasi koneksi keluar melalui gateway NAT.

  1. Di kotak pencarian di bagian atas portal, masukkan gateway NAT. Pilih Alamat IP publik di hasil pencarian.

  2. Pilih public-ip-nat.

  3. Catat alamat IP publik:

    Cuplikan layar alamat IP publik gateway NAT.

  4. Di kotak pencarian di bagian atas portal, masukkan Jaringan virtual. Pilih Jaringan Virtual dalam hasil pencarian.

  5. Pilih vm-1.

  6. Pada halaman Gambaran Umum , pilih Sambungkan, lalu pilih tab Bastion .

  7. Pilih Gunakan Bastion.

  8. Masukkan nama pengguna dan kata sandi yang dimasukkan selama pembuatan VM. Pilih Sambungkan.

  9. Di prompt bash, masukkan perintah berikut:

    curl ifconfig.me

  10. Verifikasi alamat IP yang dikembalikan oleh perintah cocok dengan alamat IP publik gateway NAT.

    azureuser@vm-1:~$ curl ifconfig.me
20.7.200.36

  11. Tutup koneksi bastion ke vm-1.

Setelah selesai menggunakan sumber daya yang Anda buat, Anda dapat menghapus grup sumber daya dan semua sumber dayanya.

  1. Di portal Microsoft Azure, cari dan pilih Grup sumber daya.

  2. Pada halaman Grup sumber daya, pilih grup sumber daya test-rg .

  3. Pada halaman test-rg , pilih Hapus grup sumber daya.

  4. Masukkan test-rg di Masukkan nama grup sumber daya untuk mengonfirmasi penghapusan, lalu pilih Hapus.

Langkah berikutnya

Untuk informasi selengkapnya tentang Azure NAT Gateway, lihat:

Gambaran umum Azure NAT Gateway
