Konfigurasi zona beban kerja dalam kerangka kerja otomatisasi SAP

Aplikasi SAP biasanya memiliki beberapa tingkat pengembangan. Misalnya, mungkin Anda memiliki tingkat pengembangan, jaminan kualitas, dan produksi. Kerangka Kerja Otomatisasi Penyebaran SAP menyebut tingkatan ini sebagai zona beban kerja. Lihat diagram berikut untuk contoh zona beban kerja dengan dua sistem SAP.

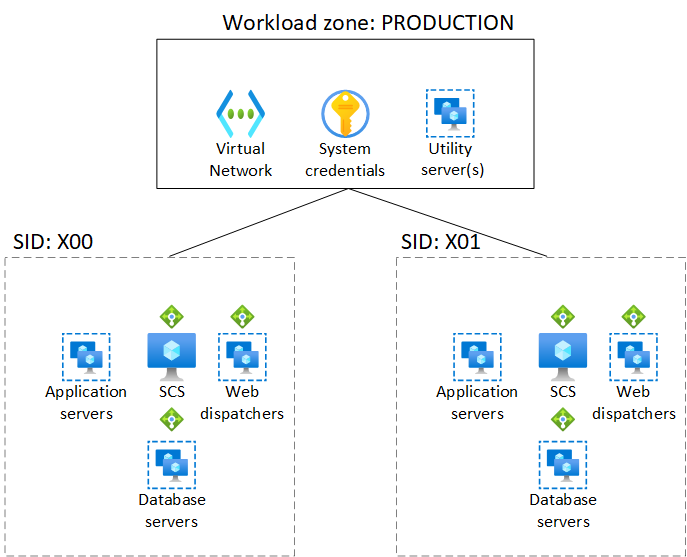

Zona beban kerja menyediakan layanan bersama untuk semua Sistem SAP di zona beban kerja. Layanan bersama ini meliputi:

• Jaringan Virtual Azure
• Azure Key Vault
• Akun Azure Storage Bersama untuk media penginstalan
• Akun Azure NetApp Files dan kumpulan kapasitas (opsional)

Zona beban kerja biasanya disebarkan dalam langganan spoke dan penyebaran semua artefak di zona beban kerja dilakukan menggunakan perwakilan layanan unik.

Konfigurasi penyebaran zona beban kerja

Konfigurasi zona beban kerja SAP dilakukan melalui file variabel Terraform tfvars . Anda dapat menemukan contoh file variabel di samples/WORKSPACES/LANDSCAPE folder .

Bagian berikut menunjukkan berbagai bagian file variabel.

Parameter lingkungan

Tabel ini berisi parameter yang menentukan pengaturan lingkungan.

Variabel	Deskripsi	Jenis	Catatan
environment	Pengidentifikasi untuk zona beban kerja (maksimal lima karakter)	Wajib	Misalnya, PROD untuk lingkungan produksi dan QA untuk lingkungan Jaminan Kualitas.
location	Wilayah Azure tempat penyebaran	Wajib
name_override_file	File penggantian nama	Opsional	Lihat Penamaan kustom.
tags	Kamus tag untuk dikaitkan dengan semua sumber daya.	Opsional

Parameter grup sumber daya

Tabel ini berisi parameter yang menentukan grup sumber daya.

Variabel	Deskripsi	Jenis
resourcegroup_name	Nama grup sumber daya yang akan dibuat	Opsional
resourcegroup_arm_id	Pengidentifikasi sumber daya Azure untuk grup sumber daya yang ada	Opsional
resourcegroup_tags	Tag yang akan dikaitkan dengan grup sumber daya	Opsional

Parameter jaringan

Kerangka kerja otomatisasi mendukung pembuatan jaringan virtual dan subnet (bidang hijau) atau menggunakan jaringan virtual yang ada dan subnet yang ada (bidang coklat) atau kombinasi bidang hijau dan bidang coklat:

• Skenario bidang hijau: Ruang alamat jaringan virtual dan awalan alamat subnet harus ditentukan.
• Skenario bidang coklat: Pengidentifikasi sumber daya Azure untuk jaringan virtual dan subnet harus ditentukan.

Pastikan bahwa ruang alamat jaringan virtual cukup besar untuk meng-hosting semua sumber daya.

Tabel ini berisi parameter jaringan.

Variabel	Deskripsi	Jenis	Catatan
network_logical_name	Nama logis jaringan, misalnya, SAP01	Wajib	Digunakan untuk penamaan sumber daya
network_name	Nama jaringan	Opsional
network_arm_id	Pengidentifikasi sumber daya Azure untuk jaringan virtual	Opsional	Untuk penerapan di lingkungan yang sudah ada
network_address_space	Rentang alamat untuk jaringan virtual	Wajib	Untuk penyebaran bidang hijau
admin_subnet_address_prefix	Rentang alamat untuk subnet admin	Wajib	Untuk penyebaran bidang hijau
admin_subnet_arm_id	Pengidentifikasi sumber daya Azure untuk subnet admin	Wajib	Untuk penerapan di lingkungan yang sudah ada
admin_subnet_name	Nama subnet admin	Opsional
admin_subnet_nsg_name	Nama admingrup keamanan jaringan	Opsional
admin_subnet_nsg_arm_id	Pengidentifikasi sumber daya Azure untuk admin grup keamanan jaringan	Wajib	Untuk penerapan di lingkungan yang sudah ada
db_subnet_address_prefix	Rentang alamat untuk subnet db	Wajib	Untuk penyebaran bidang hijau
db_subnet_arm_id	Pengidentifikasi sumber daya Azure untuk subnet db	Wajib	Untuk penerapan di lingkungan yang sudah ada
db_subnet_name	Nama subnet db	Opsional
db_subnet_nsg_name	Nama db grup keamanan jaringan	Opsional
db_subnet_nsg_arm_id	Pengidentifikasi sumber daya Azure untuk db grup keamanan jaringan	Wajib	Untuk penerapan di lingkungan yang sudah ada
app_subnet_address_prefix	Rentang alamat untuk subnet app	Wajib	Untuk penyebaran bidang hijau
app_subnet_arm_id	Pengidentifikasi sumber daya Azure untuk subnet app	Wajib	Untuk penerapan di lingkungan yang sudah ada
app_subnet_name	Nama subnet app	Opsional
app_subnet_nsg_name	Nama app grup keamanan jaringan	Opsional
app_subnet_nsg_arm_id	Pengidentifikasi sumber daya Azure untuk app grup keamanan jaringan	Wajib	Untuk penerapan di lingkungan yang sudah ada
web_subnet_address_prefix	Rentang alamat untuk subnet web	Wajib	Untuk penyebaran bidang hijau
web_subnet_arm_id	Pengidentifikasi sumber daya Azure untuk subnet web	Wajib	Untuk penerapan di lingkungan yang sudah ada
web_subnet_name	Nama subnet web	Opsional
web_subnet_nsg_name	Nama web grup keamanan jaringan	Opsional
web_subnet_nsg_arm_id	Pengidentifikasi sumber daya Azure untuk web grup keamanan jaringan	Wajib	Untuk penerapan di lingkungan yang sudah ada

Tabel ini berisi parameter jaringan jika Azure NetApp Files digunakan.

Variabel	Deskripsi	Jenis	Catatan
anf_subnet_arm_id	Pengidentifikasi sumber daya Azure untuk subnet ANF	Wajib	Saat menggunakan subnet yang ada
anf_subnet_address_prefix	Rentang alamat untuk subnet ANF	Wajib	Saat menggunakan ANF untuk penerapan
anf_subnet_name	Nama subnet ANF	Opsional
anf_subnet_nsg_name	Nama anf grup keamanan jaringan	Opsional
anf_subnet_nsg_arm_id	Pengidentifikasi sumber daya Azure untuk anf grup keamanan jaringan	Opsional	Untuk penerapan di lingkungan yang sudah ada

Tabel ini berisi parameter jaringan jika perangkat iSCSI dihosting dari zona beban kerja ini.

Variabel	Deskripsi	Jenis	Catatan
iscsi_subnet_address_prefix	Rentang alamat untuk subnet iscsi	Wajib	Untuk penyebaran bidang hijau
iscsi_subnet_arm_id	Pengidentifikasi sumber daya Azure untuk subnet iscsi	Wajib	Untuk penerapan di lingkungan yang sudah ada
iscsi_subnet_name	Nama subnet iscsi	Opsional
iscsi_subnet_nsg_arm_id	Pengidentifikasi sumber daya Azure untuk iscsi grup keamanan jaringan	Wajib	Untuk penerapan di lingkungan yang sudah ada
iscsi_subnet_nsg_name	Nama iscsi grup keamanan jaringan	Opsional

Tabel ini berisi parameter jaringan jika Azure Monitor untuk SAP dihosting dari zona beban kerja ini.

Variabel	Deskripsi	Jenis	Catatan
ams_subnet_address_prefix	Rentang alamat untuk subnet iscsi	Wajib	Untuk penyebaran bidang hijau
ams_subnet_arm_id	Pengidentifikasi sumber daya Azure untuk subnet iscsi	Wajib	Untuk penerapan di lingkungan yang sudah ada
ams_subnet_name	Nama subnet iscsi	Opsional
ams_subnet_nsg_arm_id	Pengidentifikasi sumber daya Azure untuk iscsi grup keamanan jaringan	Wajib	Untuk penerapan di lingkungan yang sudah ada
ams_subnet_nsg_name	Nama iscsi grup keamanan jaringan	Opsional

Tabel ini berisi parameter jaringan tambahan.

Variabel	Deskripsi	Jenis	Catatan
use_private_endpoint	Apakah titik akhir privat dibuat untuk akun penyimpanan dan brankas kunci.	Opsional
use_service_endpoint	Apakah endpoint layanan sudah ditentukan untuk subnet?	Opsional
peer_with_control_plane_vnet	Apakah jaringan virtual sudah saling terhubung dengan jaringan virtual dari rencana kontrol?	Opsional	Diperlukan untuk Penginstalan SAP
public_network_access_enabled	Apakah akses publik diaktifkan pada akun penyimpanan dan brankas kunci	Opsional

Definisi jaringan minimum yang diperlukan

network_logical_name = "SAP01"
network_address_space = "10.110.0.0/16"

db_subnet_address_prefix = "10.110.96.0/19"
app_subnet_address_prefix = "10.110.32.0/19"

Parameter autentikasi

Tabel ini menentukan kredensial yang digunakan untuk menentukan autentikasi komputer virtual.

Variabel	Deskripsi	Jenis	Catatan
automation_username	Nama akun administrator	Opsional	Bawaan: azureadm
automation_password	Kata sandi administrator	Opsional
automation_path_to_public_key	Jalur ke kunci umum yang ada	Opsional
automation_path_to_private_key	Jalur ke kunci privat yang ada	Opsional
use_spn	Jika didefinisikan, penyebaran akan dilakukan menggunakan Perwakilan Layanan, jika tidak, MSI	Opsional

Definisi autentikasi minimum yang diperlukan

automation_username = "azureadm"

Parameter brankas kunci

Tabel ini menentukan parameter yang digunakan untuk menentukan informasi brankas kunci.

Variabel	Deskripsi	Jenis	Catatan
spn_keyvault_id	Pengidentifikasi sumber daya Azure untuk brankas kunci informasi masuk penyebaran (SPN) yang ada	Opsional
user_keyvault_id	Pengidentifikasi sumber daya Azure untuk brankas kunci informasi masuk sistem yang ada	Opsional
additional_users_to_add_to_keyvault_policies	Daftar ID objek pengguna untuk ditambahkan ke kebijakan akses brankas kunci penyebaran	Opsional
enable_purge_control_for_keyvaults	Menonaktifkan perlindungan penghapusan menyeluruh untuk brankas kunci Azure	Opsional	Gunakan hanya untuk lingkungan pengujian.
enable_rbac_authorization_for_keyvault	Mengaktifkan RBAC pada brankas kunci	Opsional
soft_delete_retention_days	Jumlah hari item harus dipertahankan dalam periode penghapusan sementara	Opsional
keyvault_private_endpoint_id	ID sumber daya Azure dari titik akhir privat brankas kunci	Opsional

DNS Privat

Variabel	Deskripsi	Jenis
dns_label	Jika ditentukan, adalah nama DNS dari zona DNS privat	Opsional
dns_resource_group_name	Nama grup sumber daya yang berisi zona DNS privat	Opsional
register_virtual_network_to_dns	Mengontrol apakah SAP Virtual Network terdaftar dengan zona DNS privat	Opsional
dns_server_list	Jika ditentukan, daftar alamat IP Server DNS	Opsional

Dukungan NFS

Variabel	Deskripsi	Jenis	Catatan
create_transport_storage	Jika ditentukan, buat penyimpanan untuk direktori transportasi.	Opsional
export_install_path	Jika disediakan, ekspor jalur pemasangan untuk media penginstalan.	Opsional
export_transport_path	Jika disediakan, ekspor jalur pemasangan untuk berbagi transportasi.	Opsional
install_always_create_fileshares	Selalu buat berbagi file.	Opsional
install_private_endpoint_id	ID sumber daya Azure untuk titik akhir privat install.	Opsional	Untuk titik akhir yang sudah ada
install_volume_size	Menentukan ukuran (dalam GB) untuk install volume.	Opsional
NFS_provider	Mendefinisikan back end NFS apa yang akan digunakan.	Opsional	Opsinya adalah AFS untuk Azure Files NFS atau ANF untuk Azure NetApp Files, NONE untuk NFS dari server SCS, atau NFS untuk solusi NFS eksternal.
transport_private_endpoint_id	ID sumber daya Azure dari titik akhir privat brankas kunci	Opsional
transport_volume_size	Menentukan ukuran (dalam GB) untuk transport volume.	Opsional
use_AFS_for_installation_media	Jika disediakan, menggunakan AFS untuk media penginstalan.	Opsional

Dukungan NFS Azure Files

Variabel	Deskripsi	Jenis	Catatan
install_storage_account_id	Pengidentifikasi sumber daya Azure untuk install akun penyimpanan	Opsional	Untuk penerapan di lingkungan yang sudah ada
transport_storage_account_id	Pengidentifikasi sumber daya Azure untuk transport akun penyimpanan	Opsional	Untuk penerapan di lingkungan yang sudah ada
Storage account replication type	Jenis replikasi akun penyimpanan, ZRS default	Opsional

Definisi minimum Azure Files NFS yang diperlukan

NFS_provider              = "AFS"
use_private_endpoint      = true

Dukungan Azure NetApp Files

Variabel	Deskripsi	Jenis	Catatan
ANF_account_name	Nama untuk akun Azure NetApp Files	Opsional
ANF_service_level	Tingkat layanan untuk kumpulan kapasitas Azure NetApp Files	Opsional
ANF_pool_size	Ukuran (dalam GB) kumpulan kapasitas Azure NetApp Files	Opsional
ANF_qos_type	Jenis kualitas layanan pool (otomatis atau manual)	Opsional
ANF_use_existing_pool	Gunakan yang sudah ada untuk kumpulan kapasitas Azure NetApp Files	Opsional
ANF_pool_name	Nama kumpulan kapasitas Azure NetApp Files	Opsional
ANF_account_arm_id	Pengidentifikasi sumber daya Azure untuk akun Azure NetApp Files	Opsional	Untuk penerapan di lingkungan yang sudah ada
ANF_transport_volume_use_existing	Menentukan apakah volume transportasi yang ada digunakan	Opsional
ANF_transport_volume_name	Menentukan nama volume transportasi	Opsional	Untuk penerapan di lingkungan yang sudah ada
ANF_transport_volume_size	Menentukan ukuran volume transportasi dalam GB	Opsional
ANF_transport_volume_throughput	Menentukan laju pemrosesan volume transportasi	Opsional
ANF_transport_volume_zone	Menentukan zona ketersediaan volume transportasi	Opsional
ANF_install_volume_use_existing	Menentukan apakah volume penginstalan yang ada digunakan	Opsional
ANF_install_volume_name	Menentukan nama volume penginstalan	Opsional	Untuk penerapan di lingkungan yang sudah ada
ANF_install_volume_size	Menentukan ukuran volume penginstalan dalam GB	Opsional
ANF_install_volume_throughput	Menentukan throughput volume penginstalan	Opsional
ANF_install_volume_zone	Menentukan zona ketersediaan volume penginstalan	Opsional

Definisi ANF minimum yang diperlukan

NFS_provider              = "ANF"
anf_subnet_address_prefix = "10.110.64.0/27"
ANF_service_level         = "Ultra"

Dukungan DNS

Variabel	Deskripsi	Jenis
dns_label	Nama DNS dari zona DNS privat.	Opsional
management_dns_resourcegroup_name	Grup sumber daya yang berisi zona DNS privat.	Opsional
management_dns_subscription_id	ID langganan untuk langganan yang berisi zona DNS privat.	Opsional
use_custom_dns_a_registration	Gunakan zona DNS privat yang sudah ada.	Opsional

Dukungan NAT

Variabel	Deskripsi	Jenis
deploy_nat_gateway	Jika diatur, akan menerapkan gateway NAT.	Opsional
nat_gateway_name	Nama NAT Gateway.	Opsional
nat_gateway_arm_id	Pengidentifikasi sumber daya Azure untuk NAT Gateway.	Opsional
nat_gateway_public_ip_zones	Zona alamat IP publik untuk NAT Gateway	Opsional
nat_gateway_public_ip_arm_id	Pengidentifikasi sumber daya Azure untuk alamat IP publik NAT Gateway	Opsional
nat_gateway_idle_timeout_in_minutes	Batas waktu diam dalam menit untuk NAT Gateway (default=4)	Opsional
nat_gateway_public_ip_tags	Tag untuk sumber daya IP publik	Opsional

Parameter lainnya

Variabel	Deskripsi	Jenis	Catatan
diagnostics_storage_account_arm_id	Pengidentifikasi sumber daya Azure untuk akun penyimpanan diagnostik.	Wajib	Untuk penyebaran bidang coklat.
place_delete_lock_on_resources	Tempat menghapus kunci pada brankas kunci dan jaringan virtual	Opsional
witness_storage_account_arm_id	Pengidentifikasi sumber daya Azure untuk akun penyimpanan saksi.	Wajib	Untuk penyebaran bidang coklat.
Agent_IP	Alamat IP agen.	Opsional
add_Agent_IP	Mengontrol apakah IP Agen ditambahkan ke brankas kunci dan firewall akun penyimpanan	Opsional
enable_firewall_for_keyvaults_and_storage	Membatasi akses ke subnet yang dipilih.	Opsional

Parameter iSCSI

Variabel	Deskripsi	Jenis	Catatan
iscsi_authentication_type	Menentukan autentikasi default untuk komputer virtual iSCSI	Opsional
iscsi_authentication_username	Nama akun administrator	Opsional
iscsi_count	Jumlah komputer virtual iSCSI	Opsional
iscsi_size	Ukuran kapasitas mesin virtual iSCSI	Opsional
iscsi_image	Menentukan gambar komputer virtual yang akan digunakan (tabel berikutnya)	Opsional
iscsi_nic_ips	Alamat IP untuk komputer virtual iSCSI	Opsional	Diabaikan jika iscsi_use_DHCP ditentukan
iscsi_use_DHCP	Mengontrol apakah akan menggunakan alamat IP dinamis yang disediakan oleh subnet Azure	Opsional
iscsi_vm_zones	Zona ketersediaan untuk Komputer Virtual iSCSI	Opsional

Parameter utilitas VM

Variabel	Deskripsi	Jenis	Catatan
utility_vm_count	Menentukan jumlah komputer virtual utilitas yang akan disebarkan	Opsional	Menggunakan mesin virtual utilitas untuk menghosting SAPGui
utility_vm_image	Menentukan gambar komputer virtual yang akan digunakan	Opsional	Default: Windows Server 2019
utility_vm_nic_ips	Menentukan alamat IP untuk komputer virtual	Opsional
utility_vm_os_disk_size	Menentukan ukuran disk OS untuk Komputer Virtual	Opsional	Pengaturan Awal: 128
utility_vm_os_disk_type	Menentukan jenis disk OS untuk Komputer Virtual	Opsional	Default: Premium_LRS
utility_vm_size	Menentukan SKU untuk mesin virtual utilitas	Opsional	Default: Standard_D4ds_v4
utility_vm_useDHCP	Menentukan apakah IP yang disediakan subnet Azure harus digunakan	Opsional
'user_assigned_identity_id	Identitas yang ditetapkan pengguna untuk mesin virtual	Opsional

Komputer virtual dan citra sistem operasi didefinisikan dengan menggunakan struktur berikut:

{
  os_type         = "linux"
  type            = "marketplace"
  source_image_id = ""
  publisher       = "SUSE"
  offer           = "sles-sap-15-sp5"
  sku             = "gen2"
  version=        " latest"
}

Azure Monitor untuk parameter SAP

Variabel	Deskripsi	Jenis	Catatan
create_ams_instance	Menentukan apakah azure Monitor untuk instans SAP harus dibuat	Opsional
ams_instance_name	Mendefinisikan nama instance	Opsional
ams_laws_arm_id	Menentukan ID sumber daya ARM untuk Ruang Kerja Analitik Log	Opsional

Parameter Terraform

Tabel ini berisi parameter Terraform. Parameter ini perlu dimasukkan secara manual jika Anda tidak menggunakan skrip penyebaran.

Variabel	Deskripsi	Jenis
tfstate_resource_id	Pengidentifikasi sumber daya Azure untuk akun penyimpanan di pustaka SAP yang berisi file status Terraform.	Wajib
deployer_tfstate_key	Nama file status untuk penyebar.	Wajib

Langkah selanjutnya

Tentang penyebaran SAP dalam kerangka kerja automasi
