Memantau Azure VPN Gateway

Artikel ini menjelaskan:

  • Jenis data pemantauan yang dapat Anda kumpulkan untuk layanan ini.
  • Cara menganalisis data tersebut.

Catatan

Jika Anda sudah terbiasa dengan layanan ini dan/atau Azure Monitor dan hanya ingin tahu cara menganalisis data pemantauan, lihat bagian Analisis di dekat akhir artikel ini.

Ketika Anda memiliki aplikasi penting dan proses bisnis yang mengandalkan sumber daya Azure, Anda perlu memantau dan mendapatkan pemberitahuan untuk sistem Anda. Layanan Azure Monitor mengumpulkan dan menggabungkan metrik dan log dari setiap komponen sistem Anda. Azure Monitor memberi Anda tampilan ketersediaan, performa, dan ketahanan, serta memberi tahu Anda tentang masalah. Anda dapat menggunakan pustaka portal Azure, PowerShell, Azure CLI, REST API, atau klien untuk menyiapkan dan melihat data pemantauan.

Jenis Sumber Daya

Azure menggunakan konsep jenis sumber daya dan ID untuk mengidentifikasi semuanya dalam langganan. Jenis sumber daya juga merupakan bagian dari ID sumber daya untuk setiap sumber daya yang berjalan di Azure. Misalnya, satu jenis sumber daya untuk komputer virtual adalah Microsoft.Compute/virtualMachines. Untuk daftar layanan dan jenis sumber daya terkait, lihat Penyedia sumber daya.

Azure Monitor juga mengatur data pemantauan inti ke dalam metrik dan log berdasarkan jenis sumber daya, juga disebut namespace. Metrik dan log yang berbeda tersedia untuk berbagai jenis sumber daya. Layanan Anda mungkin dikaitkan dengan lebih dari satu jenis sumber daya.

Untuk informasi selengkapnya tentang jenis sumber daya untuk VPN Gateway, lihat Referensi data pemantauan Azure VPN Gateway.

Penyimpanan data

Untuk Azure Monitor:

  • Data metrik disimpan dalam database metrik Azure Monitor.
  • Data log disimpan di penyimpanan log Azure Monitor. Log Analytics adalah alat di portal Azure yang dapat mengkueri penyimpanan ini.
  • Log aktivitas Azure adalah penyimpanan terpisah dengan antarmuka sendiri di portal Azure.

Anda dapat secara opsional merutekan metrik dan data log aktivitas ke penyimpanan log Azure Monitor. Anda kemudian dapat menggunakan Analitik Log untuk mengkueri data dan menghubungkannya dengan data log lainnya.

Banyak layanan dapat menggunakan pengaturan diagnostik untuk mengirim metrik dan data log ke lokasi penyimpanan lain di luar Azure Monitor. Contohnya termasuk Azure Storage, sistem mitra yang dihosting, dan sistem mitra non-Azure, dengan menggunakan Azure Event Hubs.

Untuk informasi terperinci tentang cara Azure Monitor menyimpan data, lihat Platform data Azure Monitor.

Lihat Membuat pengaturan diagnostik untuk mengumpulkan log platform dan metrik di Azure untuk proses terperinci untuk membuat pengaturan diagnostik menggunakan portal Microsoft Azure, CLI, atau PowerShell. Saat membuat pengaturan diagnostik, Anda menentukan kategori log yang akan dikumpulkan. Kategori untuk VPN Gateway tercantum dalam referensi data pemantauan VPN Gateway.

Penting

Mengaktifkan pengaturan ini memerlukan layanan Azure tambahan (akun penyimpanan, hub peristiwa, atau Analitik Log), yang dapat meningkatkan biaya Anda. Untuk menghitung estimasi biaya, kunjungi kalkulator harga Azure.

Data di Azure Monitor Logs disimpan dalam tabel tempat setiap tabel memiliki rangkaian properti uniknya sendiri.

Metrik Azure Monitor platform

Azure Monitor menyediakan metrik platform untuk sebagian besar layanan. Metrik ini adalah:

  • Didefinisikan secara individual untuk setiap namespace.
  • Disimpan dalam database metrik rangkaian waktu Azure Monitor.
  • Ringan dan mampu mendukung peringatan nyaris waktu nyata.
  • Digunakan untuk melacak performa sumber daya dari waktu ke waktu.

Koleksi: Azure Monitor mengumpulkan metrik platform secara otomatis. Tidak diperlukan konfigurasi.

Perutean: Anda juga dapat merutekan beberapa metrik platform ke Log Azure Monitor / Analitik Log sehingga Anda dapat mengkuerinya dengan data log lainnya. Periksa pengaturan DS export untuk setiap metrik untuk melihat apakah Anda dapat menggunakan pengaturan diagnostik untuk merutekan metrik ke Azure Monitor Logs / Log Analytics.

Untuk daftar semua metrik yang mungkin dikumpulkan untuk semua sumber daya di Azure Monitor, lihat Metrik yang didukung di Azure Monitor.

Untuk daftar metrik yang tersedia untuk VPN Gateway, lihat Referensi data pemantauan Azure VPN Gateway.

Log sumber daya Azure Monitor

Log sumber daya memberikan wawasan tentang operasi yang dilakukan oleh sumber daya Azure. Log dihasilkan secara otomatis, tetapi Anda harus merutekannya ke log Azure Monitor untuk menyimpan atau mengkuerinya. Log diatur dalam kategori. Namespace tertentu mungkin memiliki beberapa kategori log sumber daya.

Koleksi: Log sumber daya tidak dikumpulkan dan disimpan hingga Anda membuat pengaturan diagnostik dan merutekan log ke satu atau beberapa lokasi. Saat membuat pengaturan diagnostik, Anda menentukan kategori log yang akan dikumpulkan. Ada beberapa cara untuk membuat dan memelihara pengaturan diagnostik, termasuk portal Azure, terprogram, dan meskipun Azure Policy.

Perutean: Default yang disarankan adalah merutekan log sumber daya ke Log Azure Monitor sehingga Anda dapat mengkuerinya dengan data log lainnya. Lokasi lain seperti Azure Storage, Azure Event Hubs, dan mitra pemantauan Microsoft tertentu juga tersedia. Untuk informasi selengkapnya, lihat log sumber daya Azure dan tujuan log sumber daya.

Untuk informasi terperinci tentang mengumpulkan, menyimpan, dan merutekan log sumber daya, lihat Pengaturan diagnostik di Azure Monitor.

Untuk daftar semua kategori log sumber daya yang tersedia di Azure Monitor, lihat Log sumber daya yang didukung di Azure Monitor.

Semua log sumber daya di Azure Monitor memiliki bidang header yang sama, diikuti oleh bidang khusus layanan. Skema umum diuraikan dalam skema log sumber daya dari Azure Monitor.

Untuk kategori log sumber daya yang tersedia, tabel Log Analytics yang terkait, dan skema log untuk VPN Gateway, lihat Referensi data pemantauan Azure VPN Gateway.

Log aktivitas Azure

Log aktivitas berisi peristiwa tingkat langganan yang melacak operasi untuk setiap sumber daya Azure seperti yang terlihat dari luar sumber daya tersebut; misalnya, membuat sumber daya baru atau memulai komputer virtual.

Koleksi: Peristiwa log aktivitas secara otomatis dihasilkan dan dikumpulkan di penyimpanan terpisah untuk dilihat di portal Azure.

Pengarahan: Anda dapat mengirim data log aktivitas ke Azure Monitor Logs agar dapat menganalisisnya bersama data log lainnya. Lokasi lain seperti Azure Storage, Azure Event Hubs, dan mitra pemantauan Microsoft tertentu juga tersedia. Untuk informasi selengkapnya tentang cara merutekan log aktivitas, lihat Gambaran Umum log aktivitas Azure.

Menganalisis data pemantauan

Ada banyak alat untuk menganalisis data pemantauan.

Perangkat Azure Monitor

Azure Monitor mendukung alat dasar berikut:

  • Eksplorasi Metrik, alat di portal Azure yang memungkinkan Anda melihat dan menganalisis metrik untuk sumber daya Azure. Untuk informasi selengkapnya, lihat Menganalisis metrik dengan penjelajah metrik Azure Monitor.

  • Log Analytics, alat di portal Azure yang memungkinkan Anda mengkueri dan menganalisis data log dengan menggunakan bahasa kueri Kusto (KQL). Untuk informasi selengkapnya, lihat Mulai menggunakan kueri Log di Azure Monitor.

  • Log aktivitas, yang memiliki antarmuka pengguna di portal Azure untuk melihat dan melakukan pencarian dasar. Untuk melakukan analisis yang lebih mendalam, Anda harus merutekan data ke log Azure Monitor dan menjalankan kueri yang lebih kompleks di Analitik Log.

Alat yang memungkinkan visualisasi yang lebih kompleks meliputi:

  • Dasbor yang memungkinkan Anda menggabungkan berbagai jenis data ke dalam satu panel di portal Azure.
  • Buku kerja, laporan yang dapat disesuaikan yang bisa Anda buat di portal Azure. Buku kerja dapat menyertakan kueri teks, metrik, dan log.
  • Grafana, alat platform terbuka yang unggul di dasbor operasional. Anda dapat menggunakan Grafana untuk membuat dasbor yang menyertakan data dari beberapa sumber selain Azure Monitor.
  • Power BI, layanan analitik bisnis yang menyediakan visualisasi interaktif di berbagai sumber data. Anda dapat mengonfigurasi Power BI untuk mengimpor data log secara otomatis dari Azure Monitor untuk memanfaatkan visualisasi ini.

Alat untuk Ekspor Azure Monitor

Anda bisa mendapatkan data dari Azure Monitor ke alat lain dengan menggunakan metode berikut:

  • Metrik: Gunakan REST API untuk metrik untuk mengekstrak data metrik dari database metrik Azure Monitor. API mendukung ekspresi filter untuk menyempurnakan data yang diambil. Untuk informasi selengkapnya, lihat Referensi REST API Azure Monitor.

  • Log: Gunakan REST API atau pustaka klien terkait.

  • Opsi lain adalah ekspor data ruang kerja.

Untuk mulai menggunakan REST API untuk Azure Monitor, lihat Panduan REST API pemantauan Azure.

Kueri Kusto

Anda dapat menganalisis data pemantauan di Azure Monitor Logs / Log Analytics dengan menggunakan bahasa kueri Kusto (KQL).

Penting

Saat Anda memilih Logs dari menu layanan di portal, Log Analytics terbuka dengan cakupan kueri yang disesuaikan dengan layanan saat ini. Cakupan ini berarti bahwa kueri log hanya akan menyertakan data dari jenis sumber daya tersebut. Jika Anda ingin menjalankan kueri yang menyertakan data dari layanan Azure lainnya, pilih Log dari menu Azure Monitor . Lihat Cakupan kueri log dan rentang waktu di Azure Monitor Log Analytics untuk rinciannya.

Untuk daftar kueri umum untuk layanan apa pun, lihat antarmuka kueri Analitik Log.

Peringatan

Pemberitahuan Azure Monitor secara proaktif memberi tahu Anda saat kondisi tertentu ditemukan di data pemantauan Anda. Pemberitahuan memungkinkan Anda mengidentifikasi dan mengatasi masalah di sistem Anda sebelum pelanggan Anda memperhatikannya. Untuk informasi selengkapnya, lihat Pemberitahuan Azure Monitor.

Ada banyak sumber pemberitahuan umum untuk sumber daya Azure. Untuk contoh pemberitahuan umum untuk sumber daya Azure, lihat kueri contoh pemberitahuan log. Situs Azure Monitor Baseline Alerts (AMBA) menyediakan metode semi-otomatis untuk menerapkan pemberitahuan, dasbor, dan panduan metrik platform penting. Situs ini berlaku untuk subset layanan Azure yang terus berkembang, termasuk semua layanan yang merupakan bagian dari Zona Pendaratan Azure (ALZ).

Skema peringatan umum menstandarkan format konsumsi notifikasi dari Azure Monitor. Untuk informasi selengkapnya, lihat Skema pemberitahuan umum.

Jenis peringatan

Anda dapat memperingatkan metrik atau sumber data log apa pun di platform data Azure Monitor. Ada banyak jenis pemberitahuan yang berbeda tergantung pada layanan yang Anda pantau dan data pemantauan yang Anda kumpulkan. Berbagai jenis pemberitahuan memiliki berbagai manfaat dan kelemahan. Untuk informasi selengkapnya, lihat Memilih jenis pemberitahuan pemantauan yang tepat.

Daftar berikut ini menjelaskan jenis pemberitahuan Azure Monitor yang bisa Anda buat:

  • Peringatan metrik mengevaluasi metrik sumber daya secara berkala. Metrik dapat berupa metrik platform, metrik kustom, log dari Azure Monitor yang dikonversi ke metrik, atau metrik Application Insights. Pemberitahuan metrik juga dapat menerapkan beberapa kondisi dan ambang batas dinamis.
  • Pemberitahuan log memungkinkan pengguna menggunakan kueri Analitik Log untuk mengevaluasi log sumber daya pada frekuensi yang telah ditentukan sebelumnya.
  • Pemberitahuan log aktivitas dipicu ketika terjadi peristiwa log aktivitas baru yang sesuai dengan kondisi yang ditentukan. Pemberitahuan Resource Health dan pemberitahuan Service Health adalah pemberitahuan log aktivitas yang melaporkan layanan dan kesehatan sumber daya Anda.

Beberapa layanan Azure juga mendukung pemberitahuan deteksi pintar, pemberitahuan Prometheus, atau aturan pemberitahuan yang direkomendasikan.

Untuk beberapa layanan, Anda dapat memantau dalam skala besar dengan menerapkan aturan pemberitahuan metrik yang sama ke beberapa sumber daya dengan jenis yang sama yang ada di wilayah Azure yang sama. Pemberitahuan individual dikirim untuk setiap sumber daya yang dipantau. Untuk layanan dan cloud Azure yang didukung, lihat Memantau beberapa sumber daya dengan satu aturan peringatan.

Aturan pemberitahuan VPN Gateway

Anda dapat mengatur pemberitahuan untuk metrik apa pun, entri log, atau entri log aktivitas yang terdaftar dalam referensi data pemantauan Azure VPN Gateway.

Rekomendasi Advisor

Untuk beberapa layanan, jika kondisi penting atau perubahan segera terjadi selama operasi sumber daya, pemberitahuan ditampilkan di halaman Gambaran Umum layanan di portal. Anda dapat menemukan informasi selengkapnya dan perbaikan yang direkomendasikan untuk pemberitahuan di rekomendasi Advisor di bawah Pemantauan di menu sebelah kiri. Selama operasi normal, tidak ada rekomendasi advisor yang ditampilkan.

Untuk informasi selengkapnya tentang Azure Advisor, lihat Gambaran umum Azure Advisor.

Lihat metrik dan status BGP

Anda dapat melihat metrik dan status BGP dengan menggunakan portal Azure, atau dengan menggunakan Azure PowerShell.

portal Azure

Di portal Azure, Anda dapat melihat rekan-rekan BGP, rute yang dipelajari, dan rute yang diiklankan. Anda juga dapat mengunduh file .csv yang berisi data ini.

  1. Di portal Azure, navigasi ke gateway jaringan virtual Anda.
  2. Di bawah Pemantauan, pilih rekan-rekan BGP untuk membuka halaman rekan-rekan BGP.

Rute yang dipelajari

  1. Anda dapat melihat hingga 50 rute yang dipelajari di portal.

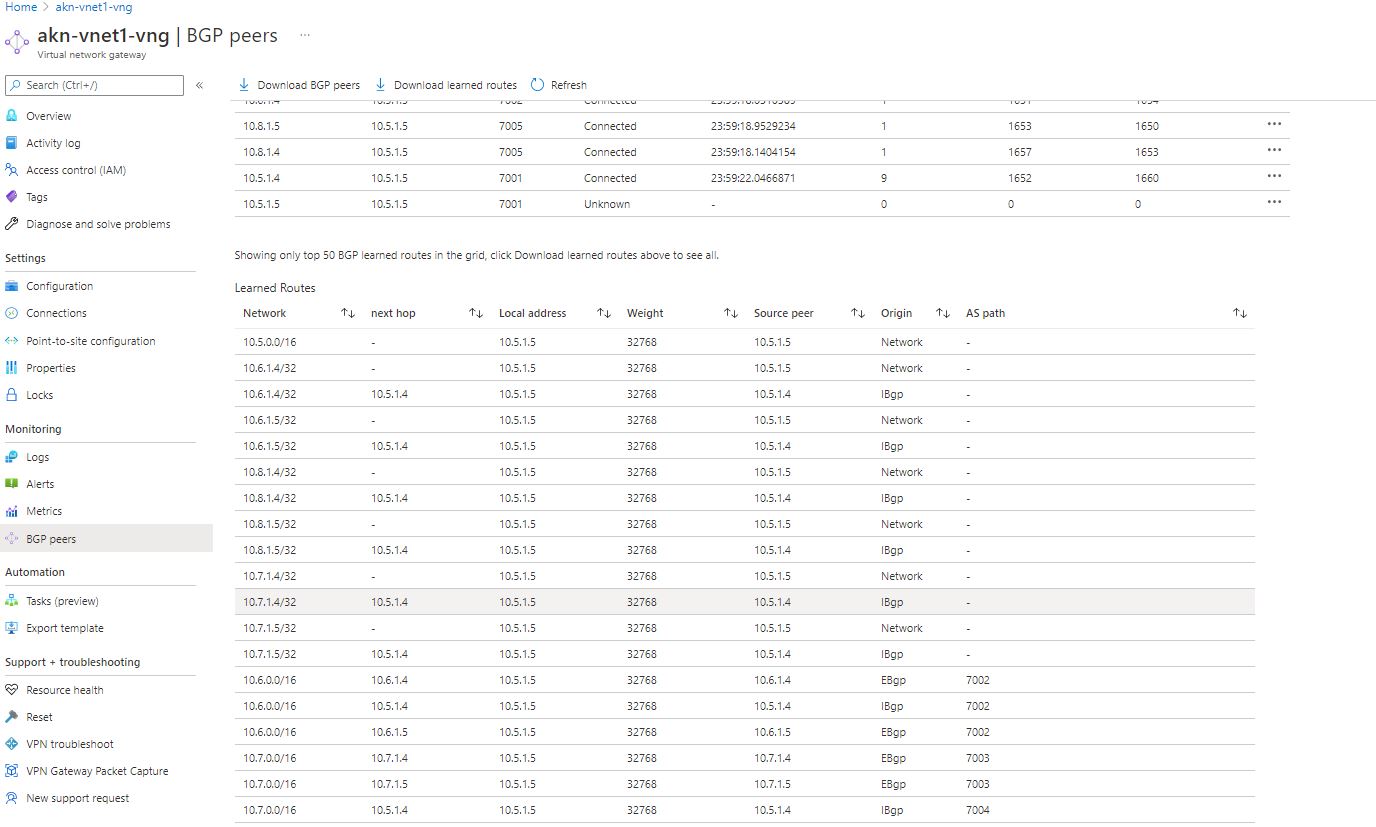

    Cuplikan layar rute yang dipelajari.

  2. Anda juga dapat mengunduh file rute yang dipelajari. Jika Anda memiliki lebih dari 50 rute yang dipelajari, satu-satunya cara untuk melihat semuanya adalah dengan mengunduh dan melihat file .csv anda. Untuk mengunduh, pilih Unduh rute yang dipelajari.

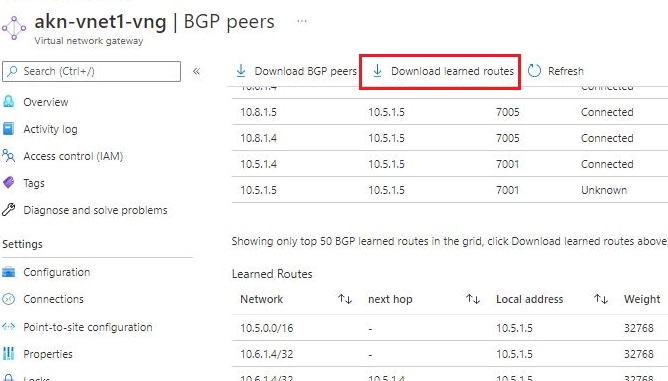

    Cuplikan layar pengunduhan rute yang dipelajari.

  3. Kemudian, lihat file.

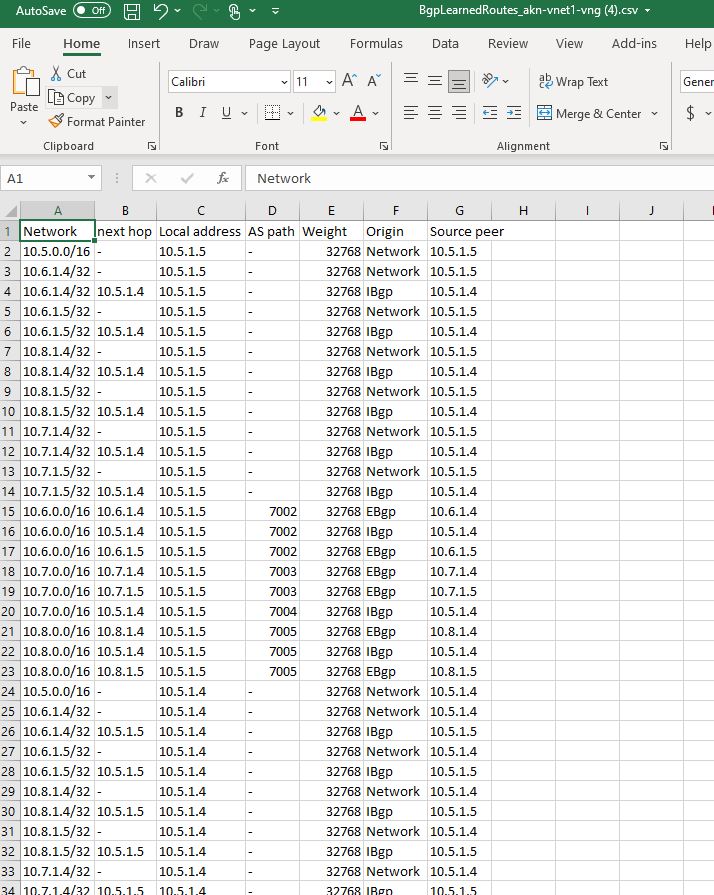

    Cuplikan layar pengunduhan rute yang dipelajari.

Rute yang diiklankan

  1. Untuk melihat rute yang diiklankan, pilih ... di akhir jaringan yang ingin Anda lihat, lalu pilih Lihat rute yang diiklankan.

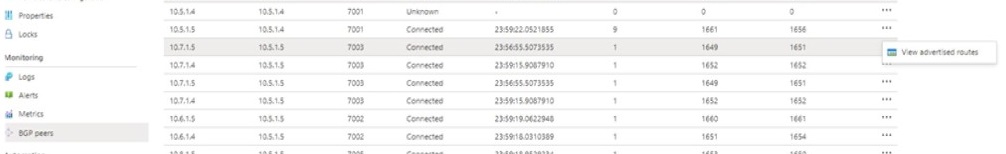

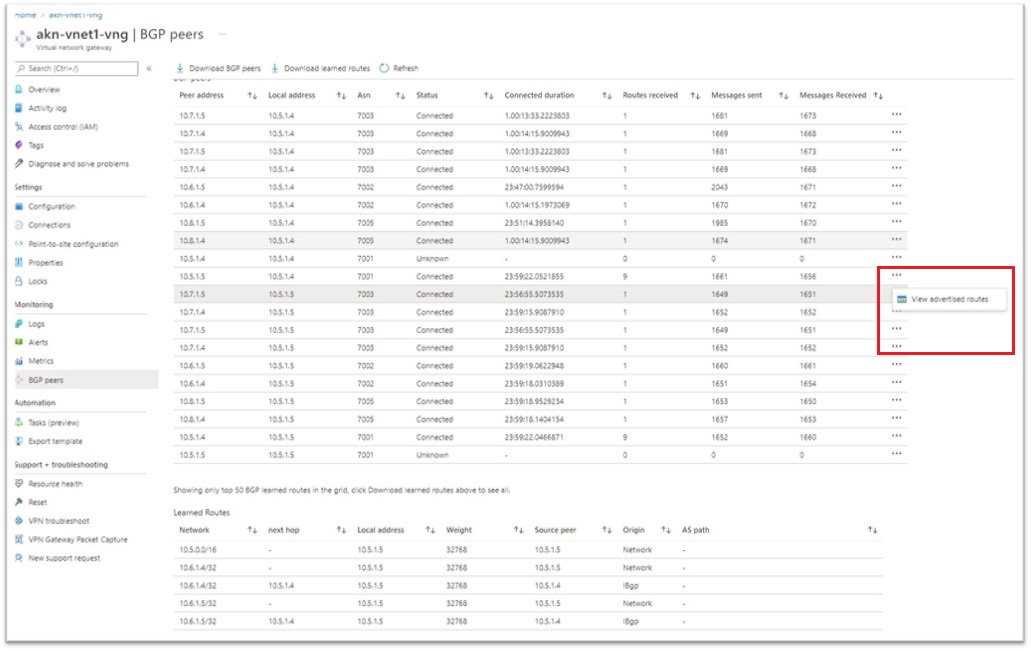

    Cuplikan layar menampilkan cara melihat rute yang diiklankan.

  2. Pada halaman Rute yang diiklankan ke rekan, Anda dapat melihat hingga 50 rute yang diiklankan.

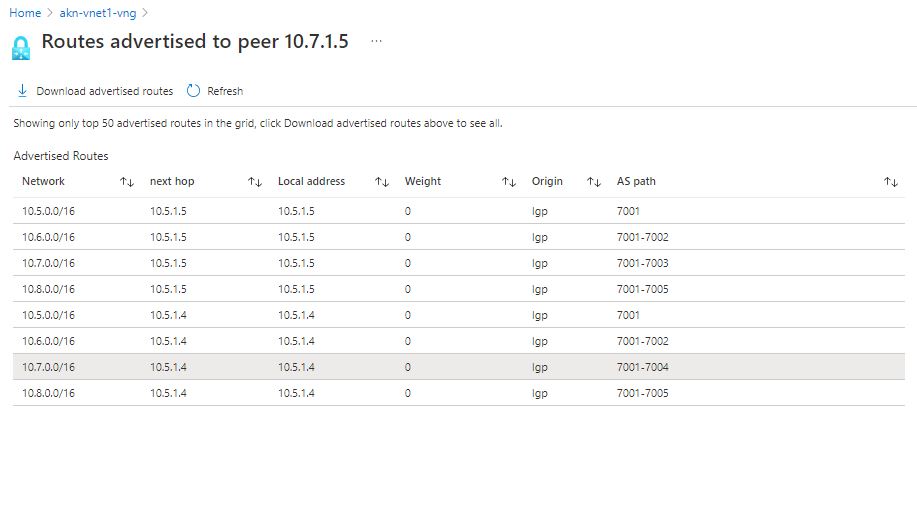

    Cuplikan layar rute yang diiklankan.

  3. Anda juga dapat mengunduh file rute yang diiklankan. Jika Anda memiliki lebih dari 50 rute yang diiklankan, satu-satunya cara untuk melihat semuanya adalah dengan mengunduh dan melihat file .csv anda. Untuk mengunduh, pilih Unduh rute yang diiklankan.

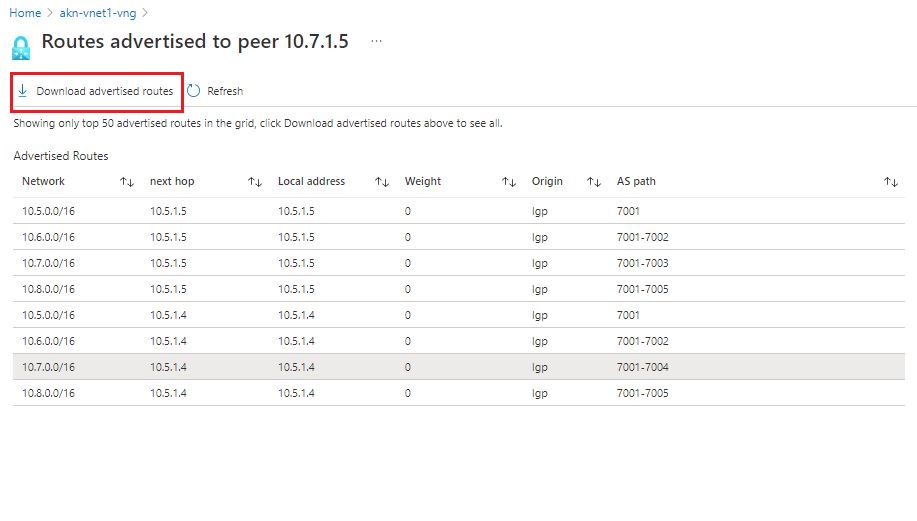

    Cuplikan layar memilih rute yang diiklankan dan diunduh.

  4. Kemudian, lihat file.

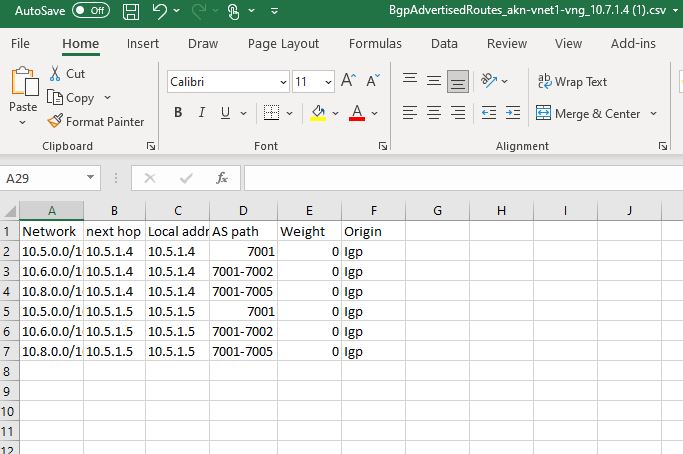

    Tangkapan layar rute yang diunduh dan diiklankan.

Rekan-rekan BGP

  1. Anda dapat melihat hingga 50 rekan BGP di portal.

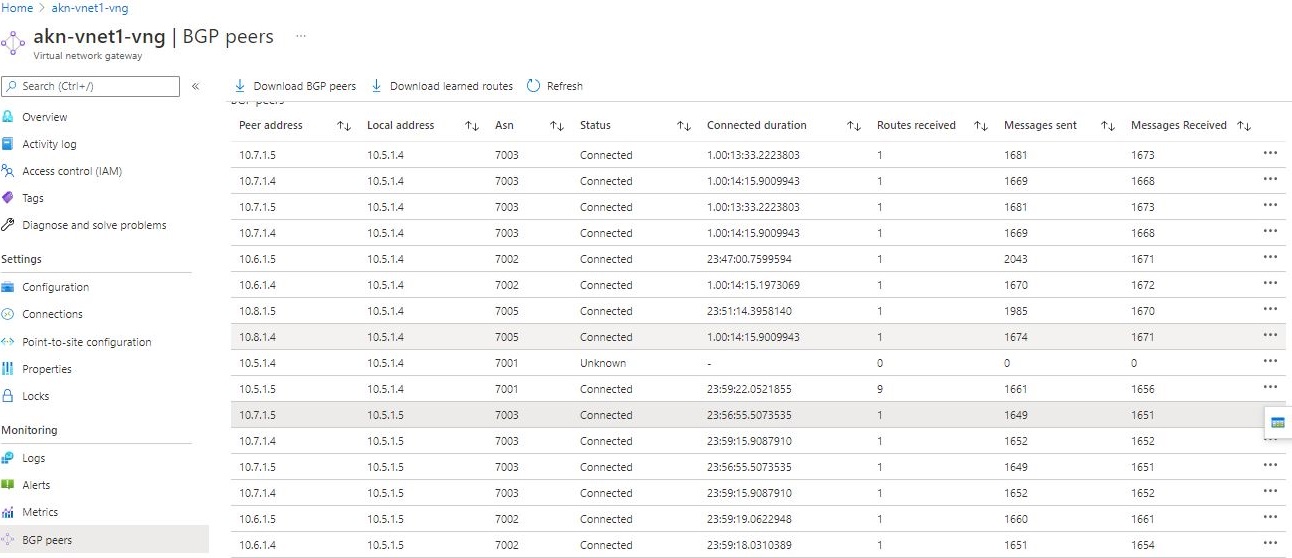

    Cuplikan layar rekan BGP.

  2. Anda juga dapat mengunduh file rekan-rekan BGP. Jika Anda memiliki lebih dari 50 rekan BGP, satu-satunya cara untuk melihat semuanya adalah dengan mengunduh dan melihat file .csv anda. Untuk mengunduh, pilih Unduh rekan-rekan BGP di halaman portal.

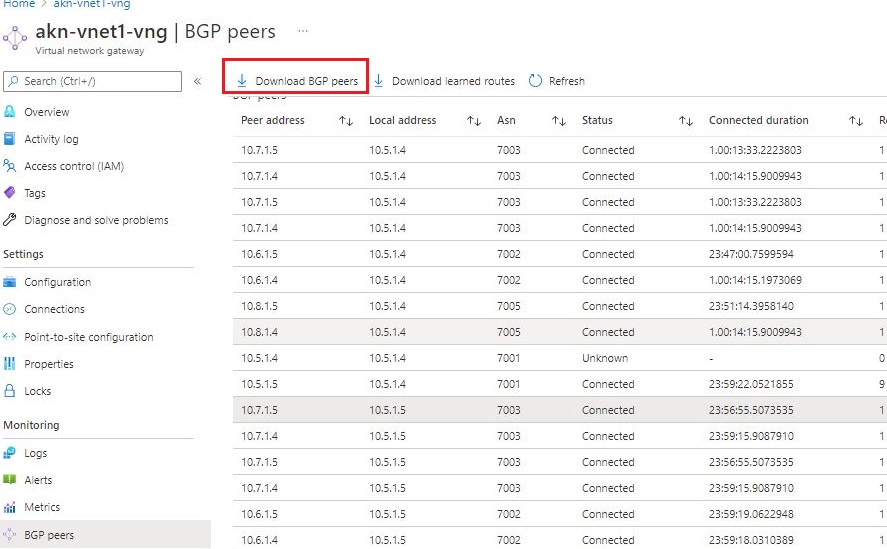

    Cuplikan layar pengunduhan rekan BGP.

  3. Kemudian, lihat file.

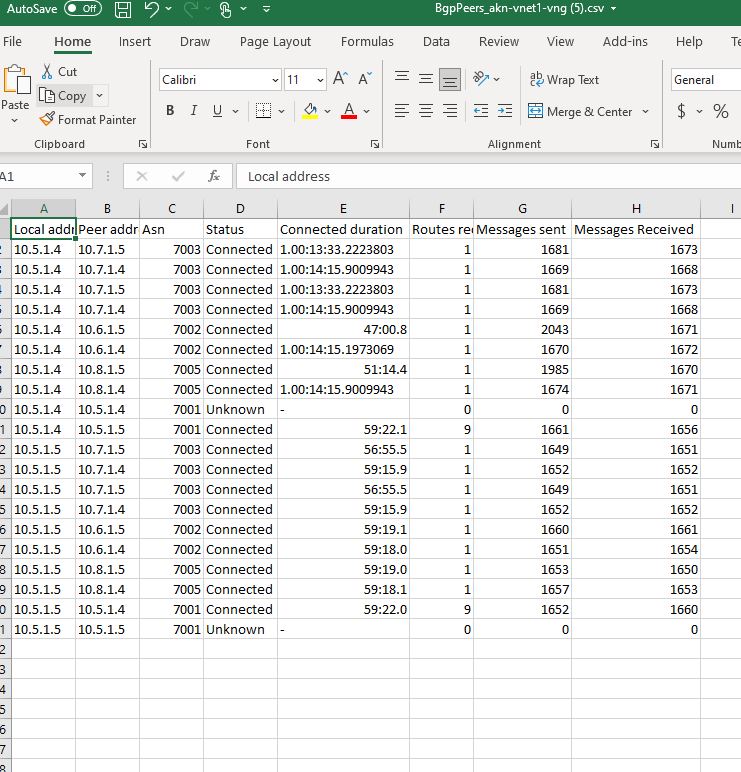

    Cuplikan layar rekan BGP yang diunduh.

PowerShell

Gunakan Get-AzVirtualNetworkGatewayBGPPeerStatus untuk melihat semua rekan BGP dan status.

Artikel ini menggunakan cmdlet PowerShell. Untuk menjalankan cmdlet, Anda dapat menggunakan Azure Cloud Shell. Cloud Shell adalah shell interaktif gratis yang dapat Anda gunakan untuk menjalankan langkah-langkah dalam artikel ini. Shell ini memiliki alat Azure umum yang telah dipasang sebelumnya dan dikonfigurasi untuk digunakan dengan akun Anda.

Untuk membuka Cloud Shell, cukup pilih Buka Cloudshell dari sudut kanan atas blok kode. Anda juga dapat membuka Cloud Shell di tab browser terpisah dengan membuka https://shell.azure.com/powershell. Pilih Salin untuk menyalin blok kode, tempelkan kode ke Cloud Shell, dan pilih tombol Enter untuk menjalankannya.

Anda juga dapat menginstal dan menjalankan cmdlet Azure PowerShell secara lokal di komputer Anda. Cmdlet PowerShell sering diperbarui. Jika Anda belum menginstal versi terbaru, nilai yang ditentukan dalam instruksi mungkin gagal. Untuk menemukan versi Azure PowerShell yang terinstal di komputer Anda, gunakan Get-Module -ListAvailable Az cmdlet. Untuk menginstal atau memperbarui, lihat Menginstal modul Azure PowerShell.

Get-AzVirtualNetworkGatewayBgpPeerStatus -ResourceGroupName resourceGroup -VirtualNetworkGatewayName gatewayName

Asn               : 65515
ConnectedDuration : 9.01:04:53.5768637
LocalAddress      : 10.1.0.254
MessagesReceived  : 14893
MessagesSent      : 14900
Neighbor          : 10.0.0.254
RoutesReceived    : 1
State             : Connected

Gunakan Get-AzVirtualNetworkGatewayLearnedRoute untuk melihat semua rute yang dipelajari gateway melalui BGP.

Get-AzVirtualNetworkGatewayLearnedRoute -ResourceGroupName resourceGroup -VirtualNetworkGatewayname gatewayName

AsPath       :
LocalAddress : 10.1.0.254
Network      : 10.1.0.0/16
NextHop      :
Origin       : Network
SourcePeer   : 10.1.0.254
Weight       : 32768

AsPath       :
LocalAddress : 10.1.0.254
Network      : 10.0.0.254/32
NextHop      :
Origin       : Network
SourcePeer   : 10.1.0.254
Weight       : 32768

AsPath       : 65515
LocalAddress : 10.1.0.254
Network      : 10.0.0.0/16
NextHop      : 10.0.0.254
Origin       : EBgp
SourcePeer   : 10.0.0.254
Weight       : 32768

Gunakan Get-AzVirtualNetworkGatewayAdvertisedRoute untuk melihat semua rute yang diiklankan gateway kepada rekan-rekannya melalui BGP.

Get-AzVirtualNetworkGatewayAdvertisedRoute -VirtualNetworkGatewayName gatewayName -ResourceGroupName resourceGroupName -Peer 10.0.0.254

Antarmuka Pemrograman Aplikasi REST (Rest API)

Anda juga dapat menggunakan panggilan REST API GetBgpPeerStatus untuk mengambil informasi. Operasi Asinkron ini mengembalikan kode status 202. Anda perlu mengambil hasilnya melalui panggilan GET terpisah. Untuk informasi selengkapnya, lihat Permintaan dan respons Azure-AsyncOperation.
