Arsitektur Terdistribusi Besar dengan Layanan Pekerja Informasi

Untuk informasi lengkap tentang merancang arsitektur sistem untuk penyebaran BizTalk Server, lihat Sampel Arsitektur BizTalk Server.

Pemantauan Aktivitas Bisnis (BAM) memberikan visibilitas pekerja informasi ke dalam proses bisnis dan komunikasi langsung dengan mitra. Ini menyajikan serangkaian persyaratan yang berbeda untuk mengamankan layanan ini. Pekerja informasi kemungkinan memiliki akun di domain perusahaan dan bukan di domain data, dan mereka memerlukan domain antarmuka layanan akses untuk mengakses beberapa data yang dihasilkan BizTalk Server.

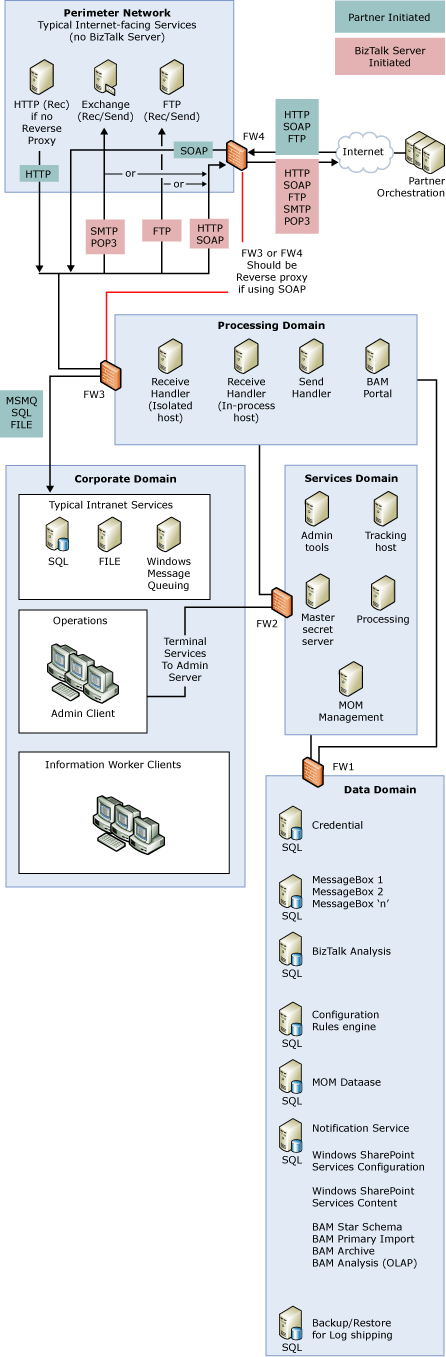

Gambar berikut menunjukkan arsitektur BizTalk Server terdistribusi yang menyertakan BAM.

Arsitektur BizTalk Server Terdistribusi dengan Layanan Pekerja Informasi

Dibandingkan dengan arsitektur yang ditampilkan dalam Arsitektur Terdistribusi Besar, arsitektur terdistribusi untuk layanan pekerja informasi berisi layanan pekerja informasi tambahan seperti Portal BAM. Kontainer layanan pekerja informasi mencakup server dan layanan berikut:

• Server Portal BAM. Pengguna akhir bisnis menggunakan portal BAM untuk mengakses database BAM untuk memantau Indikator Performa Utama (KPI), yang mengukur kemajuan menuju tujuan bisnis, serta informasi lain tentang proses bisnis mereka. Server ini juga memiliki layanan Web Kueri BAM dan layanan Web Manajemen BAM.

• SQL Server untuk BAM: database Impor Utama BAM, database Arsip BAM, database BAM Star Schema, dan database Analisis BAM.
