Contoh Skenario Ketersediaan Tinggi BizTalk Server

Topik ini menjelaskan skenario di Microsoft BizTalk Server yang menyediakan ketersediaan tinggi melalui tingkat host yang diskalakan. Dengan memisahkan area fungsionalitas menjadi host dan tingkatan yang berbeda di BizTalk Server, administrator dapat memberikan redundansi untuk setiap host dan menskalakannya secara independen dari host lain. Untuk menyediakan ketersediaan tinggi untuk setiap area fungsional, Anda membuat host terpisah untuk setiap fungsi utama—menerima, memproses, mengirim, dan melacak—dan mengklusterkan database BizTalk Server dan server rahasia master Enterprise Single Sign-On.

Penyebaran BizTalk Server Kecil

Penyebaran BizTalk Server terkecil yang menyediakan ketersediaan tinggi untuk SQL Server dan BizTalk Server terdiri dari dua komputer yang memiliki konfigurasi kluster aktif/aktif untuk SQL Server. Kedua komputer berisi instans semua Host BizTalk di lingkungan. Jika satu komputer gagal atau mengalami kesalahan, komputer lain mempertahankan ketersediaan layanan untuk SQL Server dan BizTalk Server. Konfigurasi ini tidak sangat tersedia karena tidak mengakomodasi pengklusteran server rahasia master, karena instans host BizTalk Server tidak akan dimulai pada komputer BizTalk Server di mana sumber daya Enterprise Single Sign-On terkluster pasif. Untuk informasi selengkapnya tentang pengklusteran server rahasia master, lihat Ketersediaan Tinggi untuk Akses Menyeluruh Perusahaan.

Untuk penyebaran BizTalk Server kecil yang berisi kurang dari lima komputer, kami menyarankan agar kluster SQL Server yang berisi database BizTalk Server berjalan pada komputer terpisah dari komputer BizTalk Server. Komputer BizTalk Server dapat menjalankan semua Host BizTalk (menerima, memproses, dan mengirim). Untuk membuat penyebaran ini sangat tersedia, kluster SQL Server dan server rahasia master Enterprise Single Sign-On, dan memiliki dua Server BizTalk, masing-masing menjalankan instans setiap host di lingkungan Anda.

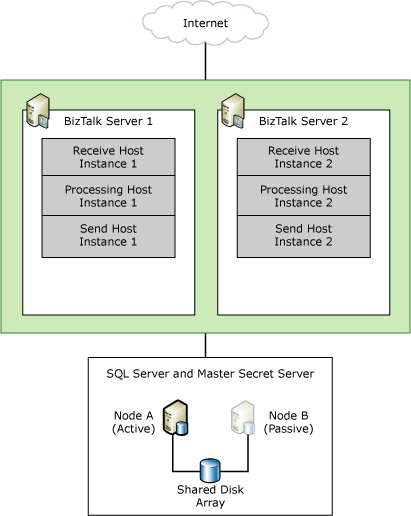

Gambar berikut menunjukkan penyebaran BizTalk Server kecil yang sangat tersedia.

Medium-Sized Penyebaran Server BizTalk

Untuk penyebaran berukuran sedang yang berisi lima hingga sepuluh komputer, kami sarankan Anda mengklusterkan SQL Server yang berisi database BizTalk Server dan server rahasia master Enterprise Single Sign-On. Jika skenario Anda intensif menerima, Anda mungkin ingin mendedikasikan dua BizTalk Server untuk menjalankan instans host penerima untuk memberikan solusi yang sangat tersedia. Anda kemudian dapat memiliki dua komputer lagi yang menjalankan instans host pemrosesan dan pengiriman. Untuk menjadikan ini penyebaran yang sangat tersedia, buat instans host dari pemrosesan dan kirim host di dua Server BizTalk. Demikian pula, jika Anda memiliki skenario pemrosesan intensif, Anda mungkin ingin mendedikasikan dua Server BizTalk untuk menjalankan instans host pemrosesan, dan memiliki dua Server BizTalk yang tersisa yang menjalankan instans dari host penerima dan kirim.

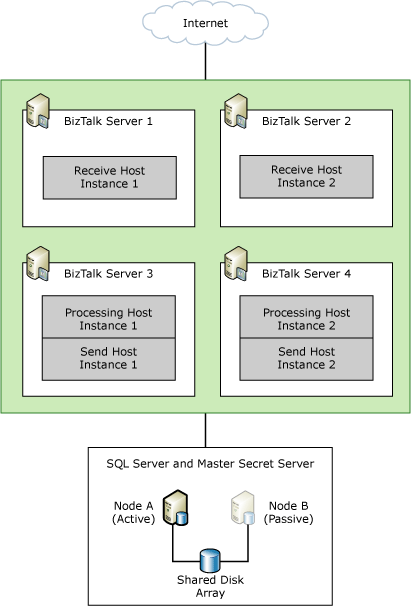

Gambar berikut menunjukkan penyebaran BizTalk Server berukuran sedang yang sangat tersedia dengan dua Server BizTalk yang didedikasikan untuk menerima operasi.

Untuk informasi selengkapnya tentang ketersediaan tinggi untuk Akses Menyeluruh Perusahaan, lihat Ketersediaan Tinggi untuk Akses Menyeluruh Perusahaan.

Large-Scale Penyebaran Server BizTalk

Untuk penyebaran skala besar yang berisi 10 komputer atau lebih, dedikasikan komputer BizTalk Server terpisah untuk fungsi penerima, pemrosesan, dan pengiriman. Selain itu, jika Anda memiliki banyak komputer BizTalk Server dalam grup, Anda dapat menyertakan komputer database MessageBox tambahan untuk meningkatkan performa. Dalam hal ini, kluster database MessageBox dan server rahasia master untuk memberikan ketersediaan tinggi.

Konfigurasi terdistribusi seperti itu menunjukkan fleksibilitas BizTalk Server karena memungkinkan Anda untuk mengevaluasi dan mengidentifikasi titik kegagalan tertentu dalam penyebaran Anda, dan kemudian secara strategis mengalokasikan sumber daya untuk mengurangi titik-titik dalam sistem. Lingkungan bisnis yang dinamis saat ini menuntut fleksibilitas tersebut karena fluktuasi beban kerja dan persyaratan bisnis dapat berubah setiap hari.

Alih-alih menghabiskan uang tambahan untuk meningkatkan atau memperoleh perangkat keras baru, Anda dapat menggunakan sumber daya yang ada untuk mencapai ketersediaan tinggi dengan memindahkan sumber daya dari komputer yang menggunakan beberapa sumber daya ke komputer yang intensif sumber daya.

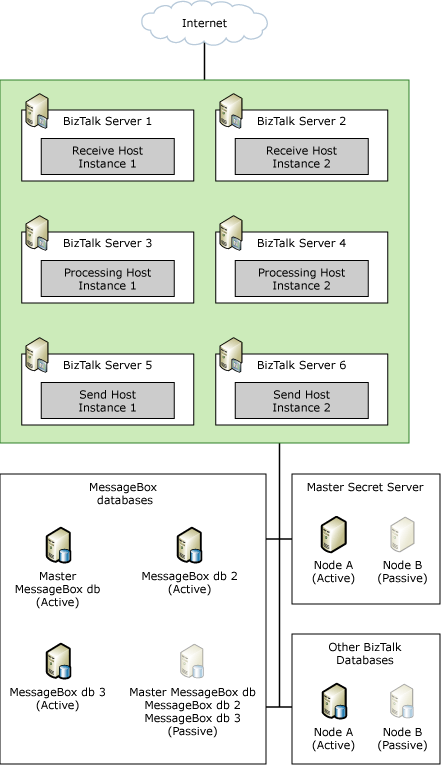

Gambar berikut menunjukkan penyebaran BizTalk Server skala besar.

Untuk informasi selengkapnya tentang ketersediaan tinggi untuk Akses Menyeluruh Perusahaan, lihat Ketersediaan Tinggi untuk Akses Menyeluruh Perusahaan.

Menyediakan Ketersediaan Tinggi menggunakan Pengklusteran Hyper-V dan Failover

Peran Windows® Server 2008 Hyper-V dan fitur Pengklusteran Failover Windows Server 2008 dapat digunakan bersama-sama untuk menyediakan ketersediaan tinggi untuk lingkungan komputasi server virtual. Komputer BizTalk Server dan komputer SQL Server yang digunakan dalam penyebaran BizTalk Server dapat diinstal di lingkungan virtual Hyper-V dan kemudian dibuat sangat tersedia melalui pengklusteran failover. Karena ada biaya sumber daya sistem yang terkait dengan menjalankan sistem operasi tamu di Hyper-V, kami menyarankan agar pengujian performa menyeluruh dilakukan sebelum menyebarkan solusi seperti itu ke dalam produksi. Untuk informasi selengkapnya tentang menggunakan pengklusteran Hyper-V dan Failover bersama-sama untuk menyediakan ketersediaan tinggi untuk komputer virtual, lihat Panduan Langkah demi Langkah Hyper-V: Pengklusteran Hyper-V dan Failover. Untuk informasi selengkapnya tentang menyebarkan BizTalk Server ke lingkungan virtual Hyper-V, lihat Panduan BizTalk Server Hyper-V.

Lihat juga

Menyediakan Ketersediaan Tinggi untuk Host BizTalkYang Menyediakan Ketersediaan Tinggi untuk Ketersediaan Tinggi Database BizTalk Serveruntuk Akses Menyeluruh Perusahaan
