Contoh Urutan Komunikasi LUA

Bagian ini menggambarkan bagaimana kata kerja Request Unit Interface (RUI) dan Session Level Interface (SLI) digunakan untuk urutan komunikasi aplikasi unit logis (LUA). Kedua angka tersebut menggambarkan kata kerja LUA yang digunakan untuk memulai sesi, untuk bertukar data, dan untuk mengakhiri sesi, serta pesan SNA yang dikirim dan diterima. Panah menunjukkan arah di mana pesan SNA mengalir.

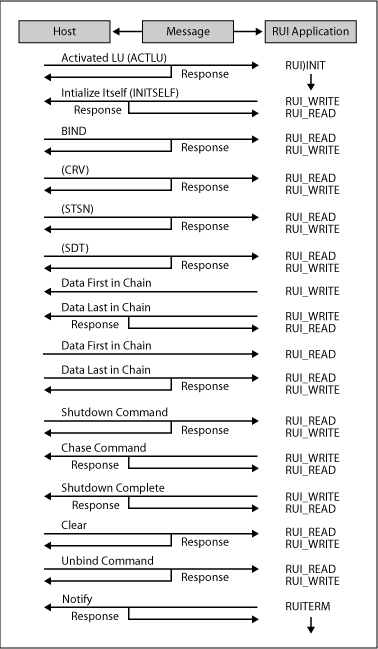

Urutan Komunikasi Menggunakan Kata Kerja RUI

Gambar yang menunjukkan komponen SNA yang diperlukan untuk komunikasi LUA.
Komponen SNA diperlukan untuk komunikasi LUA

Dalam contoh ini, aplikasi melakukan tugas-tugas berikut:

  • Mengeluarkan kata kerja RUI_INIT untuk membuat sesi titik kontrol layanan sistem (SSCP). (RUI_INIT tidak selesai sampai aplikasi LUA menerima pesan ACTLU dari host dan mengirim respons positif. Namun, pesan-pesan ini ditangani oleh Host Integration Server dan tidak terekspos ke aplikasi LUA.)

  • Mengirim pesan INITSELF ke SSCP untuk meminta BIND dan membaca respons.

  • Membaca pesan BIND dari host dan menulis respons. Ini menetapkan sesi LU.

  • Membaca pesan SDT dari host, yang menunjukkan bahwa inisialisasi selesai dan transfer data dapat dimulai.

  • Mengirim rantai data yang terdiri dari tiga unit permintaan/respons (RU) dan membaca respons. RU terakhir menunjukkan bahwa respons pasti diperlukan.

  • Membaca rantai data yang terdiri dari tiga RU dan menulis respons.

  • Membaca pesan UNBIND dari host dan menulis respons. Ini mengakhiri sesi LU.

  • Masalah RUI_TERM untuk mengakhiri sesi SSCP. (Server Integrasi Host mengirim pesan NOTIFY ke host dan menunggu respons positif. Namun, pesan-pesan ini ditangani oleh Host Integration Server dan tidak terekspos ke aplikasi LUA.)

Urutan Komunikasi Menggunakan Kata Kerja SLI

Gambar yang menunjukkan urutan komunikasi menggunakan kata kerja SLI.
Urutan komunikasi menggunakan kata kerja SLI

Dalam contoh yang ditunjukkan di sini, aplikasi melakukan tugas-tugas berikut:

  • Mengeluarkan kata kerja SLI_OPEN untuk membuat sesi SSCP.

  • Mengirim pesan INITSELF ke SSCP untuk meminta BIND dan membaca respons.

  • Membaca pesan BIND dari host dan menulis respons. Ini menetapkan sesi LU.

  • Membaca pesan SDT dari host, yang menunjukkan bahwa inisialisasi selesai dan transfer data dapat dimulai.

    Catatan

    Pesan INITSELF, BIND, dan SDT ditangani oleh Host Integration Server jika aplikasi menggunakan SLI. SLI_OPEN tidak kembali sampai Server Integrasi Host telah mengirim SDT dan respons.

  • Masalah SLI_SEND dan SLI_RECEIVE untuk mentransfer data, perintah SNA, atau respons SNA antara host dan aplikasi.

  • Masalah SLI_CLOSE untuk mengakhiri sesi SSCP. (Server Integrasi Host mengirim pesan NOTIFY ke host dan menunggu respons positif. Namun, pesan-pesan ini ditangani oleh Host Integration Server dan tidak terekspos ke aplikasi LUA.)
