Komponen perangkat keras untuk Sistem Platform Analitik

Analytics Platform System (APS) menggunakan komponen yang dapat diskalakan sehingga Anda dapat membeli jumlah pemrosesan dan penyimpanan yang tepat sesuai dengan kebutuhan bisnis Anda. Ketika Anda memesan APS, Anda akan memerlukan kombinasi komponen perangkat keras inti ini. Vendor perangkat keras tertentu mungkin menggunakan konvensi penamaan yang berbeda atau memiliki komponen tambahan.

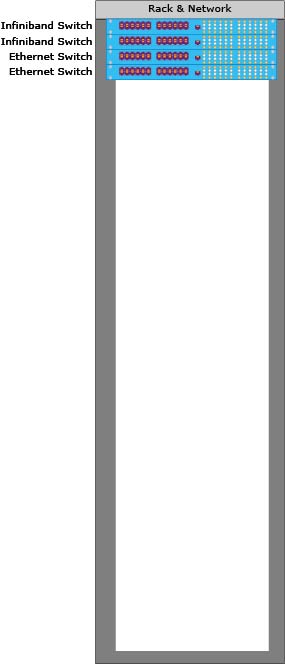

Rak dan jaringan

Komponen APS semuanya disimpan dalam satu atau beberapa rak yang sesuai dengan pusat data Anda. Setiap rak dilengkapi dengan unit distribusi daya (PDUs), dua sakelar InfiniBand, dan dua sakelar Ethernet.

Unit Skala Data

Unit Skala Data berisi host data dan penyimpanan terlampir langsung (DAS) untuk memproses dan menyimpan data pengguna. Untuk menambahkan kapasitas, Anda menambahkan unit Skala Data sesuai dengan konfigurasi yang didukung oleh vendor perangkat keras Anda. Seiring bertambahnya jumlah unit Skala Data, Anda perlu menambahkan komponen Rack & Network tambahan, seperlunya, untuk menyediakan lebih banyak infrastruktur daya, jaringan, dan rak.

Host data

Host data adalah server yang didedikasikan untuk memproses data pengguna. Gudang Data Paralel (PDW) menjalankan satu simpul Komputasi pada setiap host data. Untuk appliance HPE, unit Skala Data memiliki dua host data. Untuk appliance Dell dan Quanta, unit Skala Data memiliki tiga host data.

Penyimpanan terpasang langsung

Penyimpanan terpasang langsung (DAS) adalah kumpulan disk yang terhubung ke host data. Semua host data dapat mengakses salah satu disk. Sebagai bagian dari arsitektur shared nothing, simpul Komputasi yang berjalan pada host data tidak berbagi disk individual. Namun, untuk ketersediaan tinggi, akses penyimpanan dibagikan dan masing-masing host data dapat mengakses disk apa pun.

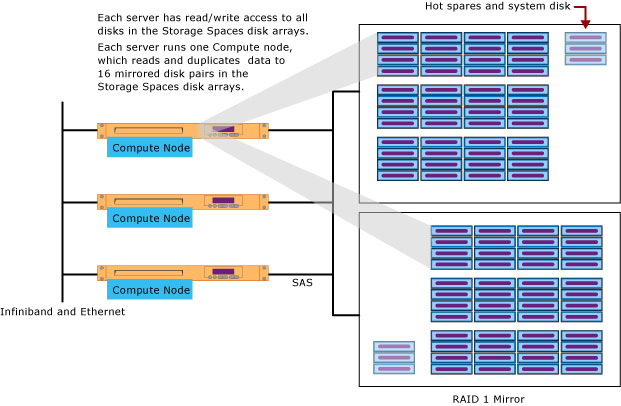

Arsitektur unit Skala Data - DELL dan Kuanta

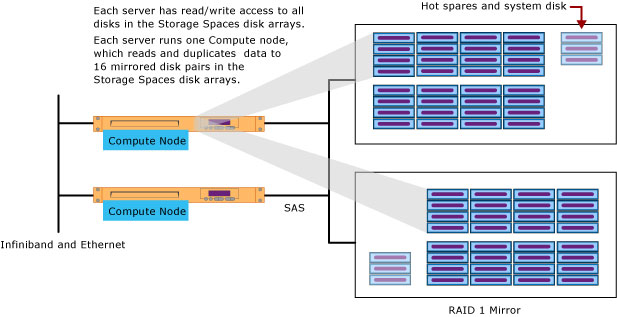

Arsitektur unit Skala Data - HPE

Deskripsi unit Skala Data

Unit Skala Data memiliki satu server (host) untuk setiap Simpul Komputasi dan satu array disk terpasang langsung yang dilampirkan dengan Serial Attached SCSI (SAS). Dalam kabinet penyimpanan, array disk dibagi menjadi dua bagian yang masing-masing memiliki pasokan listrik redundan. Ruang Penyimpanan Windows Server mengelola data pengguna dengan menduplikasi data di seluruh pasangan disk cermin RAID 1. Disk di setiap pasangan disk disimpan di bagian array disk yang berbeda.

Array disk juga berisi disk cadangan panas dan disk sistem. Jika disk gagal, Ruang Penyimpanan menggunakan salinan data yang baik pada disk yang berfungsi untuk membangun kembali salinan duplikat data pada cadangan panas. Ini adalah kemampuan penyembuhan diri penting yang membantu melindungi dari kehilangan data.

Jumlah total disk untuk simpul Komputasi:

• DELL memiliki 96 disk = (3 server) * (16 disk per server) * (2 untuk disk redundan).

• HPE memiliki 64 disk = (2 server) * (16 disk per server) * (2 untuk disk redundan).

• Selain itu, setiap array disk memiliki disk cadangan panas dan disk sistem.

Untuk ketersediaan tinggi, ketika node Komputasi gagal, simpul tersebut masih dapat berfungsi dan mengakses data penggunanya melalui host lain di unit Skala Data. Setidaknya salah satu host fisik yang terpasang langsung HARUS berfungsi atau akses data ke penyimpanan hilang.

Untuk ukuran disk, penyimpanan terpasang langsung dapat memiliki 1, 2, atau 3 drive disk Terabyte. Semua unit Skala Data harus memiliki disk dengan ukuran yang sama.

Unit Skala Dasar

Unit Skala Dasar berisi jumlah minimum host daya otak, host data, dan penyimpanan terpasang langsung yang diperlukan untuk appliance. Ini termasuk komponen berikut.

Host orkestrasi

Server ini menjalankan otak PDW.

Host pasif

Server ini menyediakan ketersediaan tinggi. Ini online dan siap untuk menjalankan pekerjaan jika ada kegagalan pada orkestrasi atau host data. Host orkestrasi, host pasif, dan server unit Skala Data dikonfigurasi sebagai kluster failover Windows. Setiap rak di appliance memerlukan satu host pasif.

Host pasif opsional

Untuk menambahkan redundansi lebih lanjut, Anda memiliki opsi untuk menambahkan host pasif kedua ke unit Skala Dasar.

Unit Skala Data

Unit Skala Dasar mencakup satu unit Skala Data yang ditempatkan di bagian bawah rak.

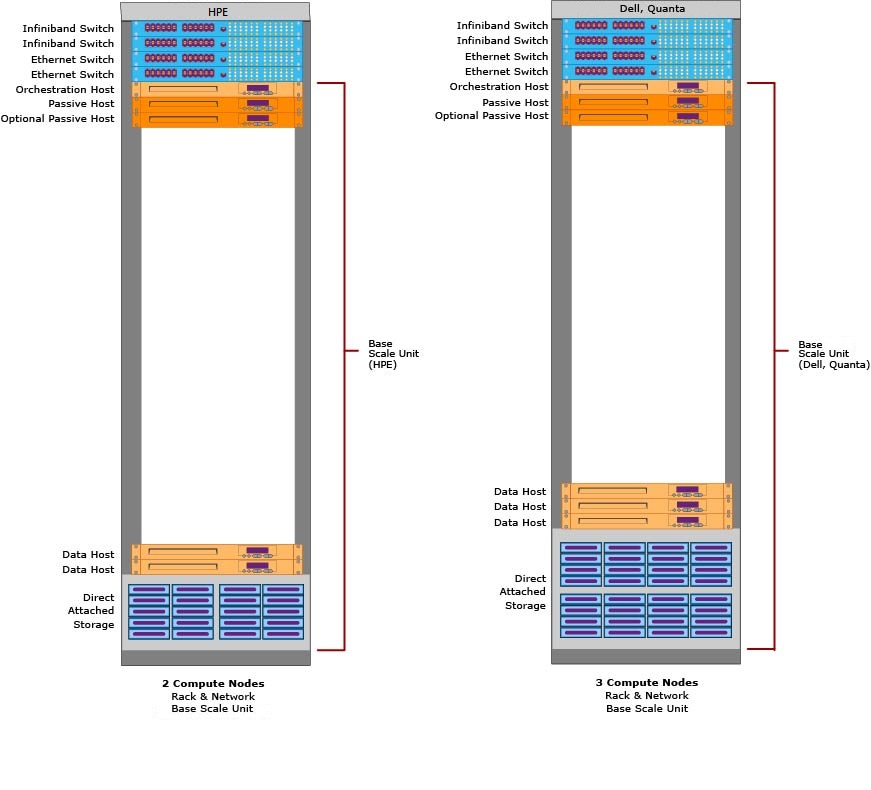

Diagram ini menunjukkan unit Skala Dasar ditambah Rak dan Jaringan. Ini adalah konfigurasi minimum untuk appliance Sistem Platform Analitik.
