Mendesain diagram database (Alat Visual Database)

Berlaku untuk:SQL ServerAzure SQL DatabaseAzure SQL Managed InstanceAnalytics Platform System (PDW)

Perancang Database adalah alat visual yang memungkinkan Anda merancang dan memvisualisasikan database yang tersambung dengan Anda. Saat mendesain database, Anda bisa menggunakan Perancang Database untuk membuat, mengedit, atau menghapus tabel, kolom, kunci, indeks, hubungan, dan batasan. Untuk memvisualisasikan database, Anda bisa membuat satu atau beberapa diagram yang mengilustrasikan beberapa atau semua tabel, kolom, kunci, dan hubungan di dalamnya.

Diagram memperlihatkan hubungan tabel dalam database.

Untuk database apa pun, Anda dapat membuat diagram database sebanyak yang Anda inginkan; setiap tabel database dapat muncul pada sejumlah diagram. Dengan demikian, Anda dapat membuat diagram yang berbeda untuk memvisualisasikan bagian database yang berbeda, atau untuk menonjenkan berbagai aspek desain. Misalnya, Anda dapat membuat diagram besar yang memperlihatkan semua tabel dan kolom, dan Anda dapat membuat diagram yang lebih kecil yang memperlihatkan semua tabel tanpa memperlihatkan kolom.

Setiap diagram database yang Anda buat disimpan dalam database terkait.

Tabel dan kolom dalam diagram database

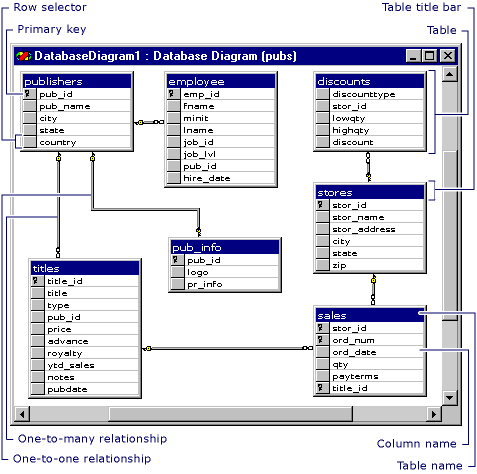

Dalam diagram database, setiap tabel dapat muncul dengan tiga fitur berbeda: bilah judul, pemilih baris, dan sekumpulan kolom properti.

Bilah judul

Bilah judul memperlihatkan nama tabel.

Jika Anda telah mengubah tabel dan belum menyimpannya, tanda bintang (*) muncul di akhir nama tabel untuk menunjukkan perubahan yang belum disimpan. Untuk informasi tentang menyimpan tabel dan diagram yang dimodifikasi, lihat Bekerja dengan diagram database

Pemilih baris

Anda bisa memilih pemilih baris untuk memilih kolom database dalam tabel. Pemilih baris menampilkan simbol kunci jika kolom berada di kunci utama tabel. Untuk informasi tentang kunci primer, lihat Batasan kunci primer dan asing.

Kolom properti

Kumpulan kolom properti hanya terlihat dalam tampilan tertentu dari tabel Anda. Anda dapat melihat tabel dalam salah satu dari lima tampilan berbeda untuk membantu Anda mengelola ukuran dan tata letak diagram Anda.

Untuk informasi selengkapnya tentang tampilan tabel, lihat Mengkustomisasi jumlah informasi yang ditampilkan dalam diagram.

Hubungan dalam diagram database

Dalam diagram database, setiap hubungan dapat muncul dengan tiga fitur berbeda: titik akhir, gaya garis, dan tabel terkait.

Titik akhir

Titik akhir baris menunjukkan apakah hubungannya satu-ke-satu atau satu-ke-banyak. Jika hubungan memiliki kunci di satu titik akhir dan angka delapan di titik akhir lainnya, itu adalah hubungan satu-ke-banyak. Jika hubungan memiliki kunci di setiap titik akhir, itu adalah hubungan satu-ke-satu.

Gaya garis

Garis itu sendiri (bukan titik akhirnya) menunjukkan apakah Sistem Manajemen Database (DBMS) memberlakukan integritas referensial untuk hubungan ketika data baru ditambahkan ke tabel kunci asing. Jika garis tampak solid, DBMS memberlakukan integritas referensial untuk hubungan saat baris ditambahkan atau dimodifikasi dalam tabel kunci asing. Jika garis tampak putus-putus, DBMS tidak memberlakukan integritas referensial untuk hubungan saat baris ditambahkan atau dimodifikasi dalam tabel kunci asing.

Garis hubungan menunjukkan bahwa hubungan kunci asing ada antara satu tabel dan tabel lainnya. Untuk hubungan satu-ke-banyak, tabel kunci asing adalah tabel di dekat tanda angka delapan pada garis. Jika kedua titik akhir garis terhubung ke tabel yang sama, maka itu merupakan hubungan refleksif. Untuk informasi selengkapnya, lihat Menggambar hubungan refleksif.
