CompositionNineGridBrush Kelas

Definisi

Melukis SpriteVisual dengan KomposisiBrush setelah menerapkan Nine-Grid Stretching ke isi kuas Sumber. Sumber peregangan sembilan kisi dapat dengan KomposisiBrush jenis KomposisiColorBrush, KomposisiSurfaceBrush atau KomposisiEffectBrush.

public ref class CompositionNineGridBrush sealed : CompositionBrush
/// [Windows.Foundation.Metadata.ContractVersion(Windows.Foundation.UniversalApiContract, 196608)]
/// [Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
class CompositionNineGridBrush final : CompositionBrush
[Windows.Foundation.Metadata.ContractVersion(typeof(Windows.Foundation.UniversalApiContract), 196608)]
[Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
public sealed class CompositionNineGridBrush : CompositionBrush
Public NotInheritable Class CompositionNineGridBrush
Inherits CompositionBrush
Warisan
Object Platform::Object IInspectable CompositionObject CompositionBrush CompositionNineGridBrush
Atribut

Persyaratan Windows

Rangkaian perangkat
Windows 10 Anniversary Edition (diperkenalkan dalam 10.0.14393.0)
API contract
Windows.Foundation.UniversalApiContract (diperkenalkan dalam v3.0)

Contoh

Terapkan Nine-Grid Stretching ke aset tombol (KomposisiSurfaceBrushSource)

private SpriteVisual CreateNineGridVisualFromImageSurface(ICompositionSurface imgSurface)
{
  CompositionSurfaceBrush sourceBrush = _compositor.CreateSurfaceBrush(imgSurface);

  // imgSurface is 50x50 pixels; nine-grid insets, as measured in the asset, are:
  // left = 1, top = 5, right = 10, bottom = 20 (in pixels)

  // create NineGridBrush to paint onto SpriteVisual
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();

  // set SurfaceBrush as Source to NineGridBrush
  ninegridBrush.Source = sourceBrush;

  // set Nine-Grid Insets
  ninegridBrush.SetInsets(1, 5, 10, 20);

  // set appropriate Stretch on SurfaceBrush for Center of Nine-Grid
  sourceBrush.Stretch = CompositionStretch.Fill;

  // create SpriteVisual and paint w/ NineGridBrush
  SpriteVisual visual = _compositor.CreateSpriteVisual();
  visual.Size = new Vector2(100, 75);
  visual.Brush = ninegridBrush;

  return visual;
}

Membuat batas warna solid ()

private SpriteVisual CreateBorderVisual(SpriteVisual childContent, float borderThickness, Color borderColor)
{
  SpriteVisual borderVisual = _compositor.CreateSpriteVisual();
  borderVisual.Size = childContent.Size + new Vector2(2 * borderThickness);

  // create NineGridBrush w/ ColorBrush Source
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = _compositor.CreateColorBrush(borderColor);
  ninegridBrush.SetInsets(borderThickness);

  // opt out of drawing Center of Nine-Grid
  ninegridBrush.IsCenterHollow = true;

  // paint SpriteVisual w/ NineGridBrush
  borderVisual.Brush = ninegridBrush;

  // set child visual appropriately; manage size/scale changed events separately
  childContent.Offset = new Vector3(borderThickness, borderThickness, 0);
  borderVisual.Children.InsertAtTop(childContent);

  return borderVisual;
}

Menggunakan ExpressionAnimation untuk memperbarui skala inset secara dinamis

private void CounterScaleInsets(SpriteVisual ninegridVisual)
{
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // use expressions to counter a scale transformation on visual so as to maintain a constant inset thickness
  ExpressionAnimation counterScaleXAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.X");
  counterScaleXAnimation.SetReferenceParameter("visual", ninegridVisual);

  ExpressionAnimation counterScaleYAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.Y");
  counterScaleYAnimation.SetReferenceParameter("visual", ninegridVisual);

  // start ExpressionAnimation on Nine-Grid InsetScales
  ninegridBrush.StartAnimation("LeftInsetScale", counterScaleXAnimation);
  ninegridBrush.StartAnimation("RightInsetScale", counterScaleXAnimation);

  ninegridBrush.StartAnimation("TopInsetScale", counterScaleYAnimation);
  ninegridBrush.StartAnimation("BottomInsetScale", counterScaleYAnimation);
}

Terapkan efek pada konten Nine-Grid Stretched (KomposisiNineGridBrush sebagai input ke KomposisiEffectBrush)

private void DesaturateNineGridVisual(SpriteVisual ninegridVisual)
{
  // get the NineGridBrush that the SpriteVisual is painted with
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // get or define IGraphicsEffect
  var saturationEffect = new SaturationEffect
  {
    Saturation = 0f,
    Source = new CompositionEffectSourceParameter("source"),
  };

  // create EffectBrush from EffectFactory
  CompositionEffectFactory saturationFactory = _compositor.CreateEffectFactory(saturationEffect);
  CompositionEffectBrush saturationBrush = saturationFactory.CreateBrush();

  // input NineGridBrush to EffectBrush
  saturationBrush.SetSourceParameter("source", ninegridBrush);

  // paint SpriteVisual with EffectBrush (w/ NineGridBrush as source parameter)
  ninegridVisual.Brush = saturationBrush;
}

Terapkan Nine-Grid Stretching ke masker opasitas (KomposisiNineGridBrush sebagai input ke CompositionMaskBrush)

private SpriteVisual CreateMaskedRoundedRectVisual(ICompositionSurface myRoundedRectMaskSurface)
{
  // ColorBrush to be set as MaskBrush.Source
  CompositionColorBrush colorBrush = _compositor.CreateColorBrush(Colors.Blue);

  // SurfaceBrush w/ opacity mask surface
  CompositionSurfaceBrush roundedRectBrush = _compositor.CreateSurfaceBrush(myRoundedRectMaskSurface);
  roundedRectBrush.Stretch = CompositionStretch.Fill; // stretch for center of nine-grid

  // NineGridBrush w/ insets on opacity mask surface
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = roundedRectBrush;
  ninegridBrush.SetInsets(_cornerRadius); // the radius, in pixels, of the corner as specified on my opacity mask surface

  // Create MaskBrush
  CompositionMaskBrush maskBrush = _compositor.CreateMaskBrush();
  maskBrush.Source = colorBrush;
  maskBrush.Mask = ninegridBrush;

  // Paint SpriteVisual with MaskBrush
  SpriteVisual sprite = _compositor.CreateSpriteVisual();
  sprite.Size = new Vector2(300, 200);
  sprite.Brush = maskBrush;
  return sprite;
}

Keterangan

Nine-Grid peregangan mengacu pada pemartisian konten visual (konten kuas sumber yang akan dicat keSpriteVisual ) ke dalam kisi sembilan persegi panjang sedemikian rupa sehingga ukuran persegi panjang sudut dipertahankan setelah mengubah ukuran, seperti yang ditunjukkan pada diagram di bawah ini:

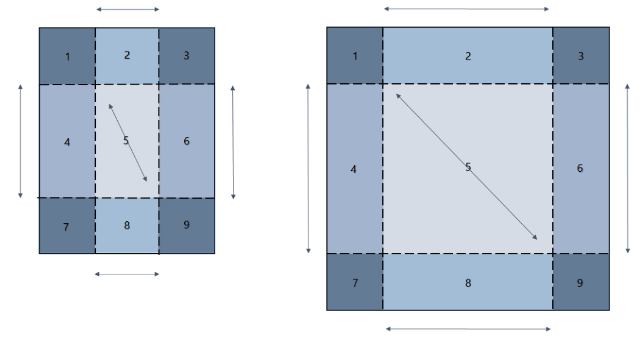

Peregangan bagian sembilan kisi

Ketika SpriteVisual dicat dengan KomposisiNineGridBrush diubah ukurannya atau diskalakan, margin kiri dan kanan (persegi panjang 4 dan 6) membentang di sepanjang sumbu vertikal, persegi panjang margin atas dan bawah (persegi panjang 2 dan 8) membentang di sepanjang sumbu horizontal, dan tengah (persegi 5) direntangkan di sepanjang kedua sumbu sementara sudut (persegi panjang 1,3,7, dan 9) tidak meregang.

Properti Sumber dari KomposisiNineGridBrush menerima sikat dari salah satu dari dua jenis:

  • KomposisiSurfaceBrush: terapkan Nine-Grid Stretching ke permukaan gambar bertekskus.
  • KomposisiColorBrush : buat batas warna solid.

Catatan tentang KomposisiSurfaceBrush Source

Inset ditentukan sebagai nilai piksel yang diukur dalam ruang koordinat ICompositionSurface yang terkait dengan KomposisiSurfaceBrush. Hubungan antara inset yang ditentukan dalam ruang koordinat permukaan dan inset seperti yang muncul saat dilukis pada SpriteVisual adalah sebagai berikut:

Inset_Surface*InsetScale=Inset_SpriteVisual

KomposisiSurfaceBrush.properti Stretch menentukan bagaimana konten pusat Nine-Grid direntangkan.

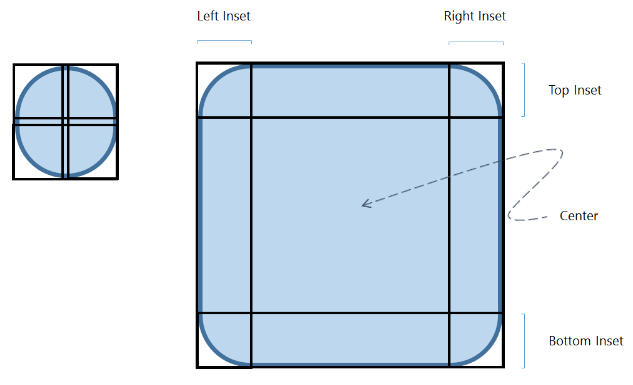

Peregangan pusat sembilan kisi

NineGridBrush Insets yang ditentukan pada aset persegi panjang bulat dengan CompositionStretch.Fill; Inset ditentukan dalam piksel (diukur dalam ruang koordinat ICompositionSurface yang berisi aset)

KomposisiNineGridBrush tidak dirancang untuk menerapkan penskalaan Nine-Grid ke KomposisiSurfaceBrush sumber yang memiliki transformasi yang diterapkan melalui salah satu properti berikut:

  • KomposisiSurfaceBrush.AnchorPoint
  • KomposisiSurfaceBrush.CenterPoint
  • KomposisiSurfaceBrush.Offset
  • KomposisiSurfaceBrush.RotationAngle
  • KomposisiSurfaceBrush.RotationAngleInDegrees
  • KomposisiSurfaceBrush.Scale
  • KomposisiSurfaceBrush.TransformMatrix Tidak ada konten piksel yang akan digambar jika ada operasi transformasi yang diterapkan pada KomposisiSurfaceBrush sumber ke KomposisiNineGridBrush.

Menerapkan Nine-Grid Stretching ke Masker Opacity

Isi KomposisiSurfaceBrush sumber mungkin juga merupakan permukaan masker opasitas. Komposisi yang dihasilkanNineGridBrush kemudian dapat ditetapkan sebagai Masker ke CompositionMaskBrush . Ini akan memungkinkan konten ditutupi untuk diskalakan seperti yang diinginkan sementara masker opasitas tunduk pada Nine-Grid Stretching.

Demikian pula, Sumber ke KomposisiNineGridBrush.

Menerapkan Efek ke KomposisiNineGridBrush

KomposisiNineGridBrush dapat diatur sebagai sumber ke KomposisiEffectBrush untuk menerapkan IGraphics atau Windows.UI.Composition.Effect ke konten Nine-Grid Direntangkan.

Catatan tentang Sumber CompositionColorBrush

Bersama dengan properti IsCenterHollow, Komposisimemungkinkan pembuatan batas warna solid. Perhatikan bahwa inset untuk Source diukur dalam ruang koordinat SpriteVisual itu sendiri.

Catatan tentang Ketebalan Inset dan Skala Inset

Ketebalan inset KomposisiNineGridBrush tidak berubah jika properti Ukuran dari SpriteVisual terkait diubah.

Properti skala inset menyediakan mekanisme untuk menskalakan Nine-Grid Inset dari ruang koordinat kuas (seperti ruang piksel untuk gambar) ke SpriteVisual. Misalnya, properti skala inset dapat digunakan untuk mengontrol ketebalan inset sebagai respons terhadap transformasi skala yang diwariskan dari SpriteVisual bahwa NineGridBrush dicat ke atau leluhur sewenang-wenang di pohon Visual-nya (seperti dalam kasus skala DPI, dll.). Dalam hal ini, ExpressionAnimationmenyediakan sarana untuk memperbarui nilai skala inset secara dinamis.

Properti

BottomInset

Inset dari tepi bawah konten sumber yang menentukan ketebalan baris bawah. Default ke 0,0f.

BottomInsetScale

Skalakan untuk diterapkan ke BottomInset. Default ke 1.0f.

Comment

String yang akan dikaitkan dengan CompositionObject.

(Diperoleh dari CompositionObject)
Compositor

Compositor digunakan untuk membuat CompositionObject ini.

(Diperoleh dari CompositionObject)
Dispatcher

Dispatcher untuk CompositionObject .

(Diperoleh dari CompositionObject)
DispatcherQueue

Mendapatkan DispatcherQueue untuk CompostionObject.

(Diperoleh dari CompositionObject)
ImplicitAnimations

Kumpulan animasi implisit yang melekat pada objek ini.

(Diperoleh dari CompositionObject)
IsCenterHollow

Menunjukkan apakah pusat Nine-Grid digambar.

LeftInset

Inset dari tepi kiri konten sumber yang menentukan ketebalan kolom kiri. Default ke 0,0f.

LeftInsetScale

Skalakan untuk diterapkan ke LeftInset. Default ke 1.0f.

Properties

Kumpulan properti yang terkait dengan CompositionObject .

(Diperoleh dari CompositionObject)
RightInset

Inset dari tepi kanan konten sumber yang menentukan ketebalan kolom kanan. Default ke 0,0f.

RightInsetScale

Skalakan untuk diterapkan ke RightInset. Default ke 1.0f.

Source

Kuas yang kontennya akan Nine-Grid direntangkan. Bisa dari jenis KomposisiSurfaceBrush atau KomposisiColorBrush.

TopInset

Inset dari tepi atas konten sumber yang menentukan ketebalan baris atas. Default ke 0,0f.

TopInsetScale

Skalakan untuk diterapkan ke TopInset. Default ke 1.0f.

Metode

Close()

Menutup CompositionObject dan merilis sumber daya sistem.

(Diperoleh dari CompositionObject)
ConnectAnimation(String, CompositionAnimation)

Menyambungkan dan animasi.

(Diperoleh dari CompositionObject)
DisconnectAnimation(String)

Memutuskan sambungan animasi.

(Diperoleh dari CompositionObject)
Dispose()

Melakukan tugas yang ditentukan aplikasi yang terkait dengan membebaskan, merilis, atau mengatur ulang sumber daya yang tidak dikelola.

(Diperoleh dari CompositionObject)
PopulatePropertyInfo(String, AnimationPropertyInfo)

Menentukan properti yang dapat dianimasikan.

(Diperoleh dari CompositionObject)
SetInsets(Single)

Mengatur inset KomposisiNineGridBrush menggunakan nilai yang sama untuk atas, bawah, kiri, dan kanan. Default ke 0,0f.

SetInsets(Single, Single, Single, Single)

Mengatur inset KomposisiNineGridBrush menggunakan nilai yang ditentukan untuk atas, bawah, kiri, dan kanan. Default ke 0,0f.

SetInsetScales(Single)

Mengatur skala (sama) yang akan diterapkan ke inset kiri, atas, kanan, dan bawah. Default ke 1.0f.

SetInsetScales(Single, Single, Single, Single)

Mengatur skala yang akan diterapkan ke inset kiri, atas, kanan, dan bawah masing-masing. Default ke 1.0f.

StartAnimation(String, CompositionAnimation)

Menyambungkan animasi dengan properti objek yang ditentukan dan memulai animasi.

(Diperoleh dari CompositionObject)
StartAnimation(String, CompositionAnimation, AnimationController)

Menyambungkan animasi dengan properti objek yang ditentukan dan memulai animasi.

(Diperoleh dari CompositionObject)
StartAnimationGroup(ICompositionAnimationBase)

Memulai grup animasi.

Metode StartAnimationGroup pada CompositionObject memungkinkan Anda memulai CompositionAnimationGroup. Semua animasi dalam grup akan dimulai pada saat yang sama pada objek.

(Diperoleh dari CompositionObject)
StopAnimation(String)

Memutuskan sambungan animasi dari properti yang ditentukan dan menghentikan animasi.

(Diperoleh dari CompositionObject)
StopAnimationGroup(ICompositionAnimationBase)

Menghentikan grup animasi.

(Diperoleh dari CompositionObject)
TryGetAnimationController(String)

Mengembalikan AnimationController untuk animasi yang berjalan pada properti yang ditentukan.

(Diperoleh dari CompositionObject)
