Mode tablet

2023-06-19

Gambaran Umum

Mode tablet adalah pengalaman pengguna adaptif baru yang ditawarkan dalam Windows 10 yang mengoptimalkan tampilan dan perilaku aplikasi dan shell Windows untuk faktor bentuk fisik dan preferensi penggunaan pelanggan. Dokumen ini menjelaskan cara menerapkan mode tablet pada perangkat dan tablet 2-in-1, khususnya cara beralih dan keluar dari "mode tablet."

Mode tablet adalah fitur yang mengalihkan pengalaman perangkat Anda dari mode tablet ke mode desktop dan kembali. Cara utama bagi pengguna untuk masuk dan keluar dari "mode tablet" secara manual melalui Pusat Tindakan, dengan mengklik ikon di kanan bawah pada taskbar. Selain itu, OEM dapat melaporkan transisi perangkat keras (misalnya, transformasi perangkat 2-in-1 dari clamshell ke tablet dan sebaliknya), memungkinkan peralihan otomatis antara dua mode. Namun, janji utama mode tablet adalah bahwa pengguna tetap memegang kendali atas pengalaman mereka setiap saat, sehingga transisi perangkat keras ini muncul melalui permintaan roti panggang yang harus dikonfirmasi oleh pengguna. Pengguna juga memiliki opsi untuk mengatur respons default.

Perangkat Target



Tablet	Dapat dilepas	Convertible
Tablet dan perangkat murni yang dapat merapat ke monitor eksternal + keyboard + mouse.	Perangkat seperti tablet dengan keyboard khusus yang dapat dilepaskan.	Perangkat seperti laptop dengan keyboard yang melipat atau meluncur pergi.

Saat perangkat beralih ke mode tablet, hal berikut ini terjadi:

Mulai mengubah ukuran di seluruh layar, memberikan pengalaman imersif.
Bilah judul aplikasi Microsoft Store secara otomatis menyembunyikan untuk menghapus chrome yang tidak perlu dan membiarkan konten bersinar.
Aplikasi Microsoft Store dan aplikasi Win32 dapat mengoptimalkan tata letaknya menjadi touch-first saat dalam mode tablet.
Pengguna dapat menutup aplikasi, bahkan aplikasi Win32, dengan menggesek ke bawah dari tepi atas.
Pengguna dapat memposisikan hingga dua aplikasi secara berdampingan, termasuk aplikasi Win32, dan dengan mudah mengubah ukurannya secara bersamaan dengan jari mereka.
Aplikasi dapat diluncurkan secara otomatis berdampingan untuk membuat tata letak multitugas tanpa banyak upaya pengguna.
Taskbar berubah menjadi bilah navigasi dan status yang lebih sesuai untuk tablet.
Keyboard sentuh dapat dipanggil secara otomatis.

Tentu saja, bahkan dalam "mode tablet", pengguna dapat menikmati fitur Windows 10 seperti Snap Assist, Tampilan Tugas, dan Pusat Tindakan. Pada perangkat yang mendukung sentuhan, pelanggan memiliki akses ke pemanggilan yang ramah sentuhan untuk fitur-fitur tersebut: mereka dapat menggesek masuk dari tepi kiri untuk memunculkan Tampilan Tugas, atau menggesek masuk dari tepi kanan untuk memunculkan Pusat Tindakan.

Mode tablet memberi pelanggan fleksibilitas untuk menggunakan perangkat mereka dengan cara yang paling nyaman bagi mereka. Misalnya, pelanggan mungkin ingin menggunakan tablet 8" mereka dalam "mode tablet" secara eksklusif sampai mereka menambatkannya ke monitor eksternal, mouse, dan keyboard. Pada saat itu pelanggan akan keluar dari "mode tablet" dan menggunakan semua aplikasi mereka sebagai jendela tradisional di desktop—dengan cara yang sama seperti yang mereka miliki di versi Windows sebelumnya. Demikian pula, pengguna perangkat 2-in-1 yang dapat dikonversi mungkin ingin masuk dan keluar dari "mode tablet" saat mereka menggunakan perangkat mereka sepanjang hari (misalnya, bepergian dengan bus, duduk di meja di kantor mereka), menggunakan sinyal dari perangkat keras untuk menyarankan momen transisi yang sesuai.

Merancang perangkat Anda untuk mode tablet

Jika Anda merancang perangkat 2-in-1 yang dapat dikonversi atau dapat dilepas, kami sarankan Anda melalui bagan alur berikut saat merancang produk Anda. Ini akan memastikan Anda memiliki implementasi yang tepat untuk memungkinkan permintaan mode tablet ditampilkan saat status perangkat berubah. Setiap kotak dalam bagan alur berisi opsi implementasi.

diagram alur mode tablet

Metode 1 - Menerapkan deskripsi ACPI untuk indikator berbasis GPIO

Jika sistem Anda adalah perangkat 2-in-1 yang menggunakan GPIO fisik untuk menunjukkan transisi status, Anda dapat menggambarkan indikator transisi status di ACPI dan Windows akan secara otomatis meneruskan gangguan GPIO yang ditembakkan oleh indikator tersebut hingga sistem operasi.

Untuk informasi selengkapnya, tinjau sumber daya berikut di MSDN.

Metode 2 - Gunakan antarmuka injeksi

Jika sistem Anda adalah perangkat 2-in-1 yang tidak menggunakan GPIO fisik untuk menunjukkan transisi status, maka Anda harus mengembangkan driver mode pengguna atau kernel yang menyuntikkan indikasi transisi status ke "Laptop GPIO dan driver indikator Slate" Microsoft.

Antarmuka injeksi ke "Laptop GPIO dan driver indikator Slate" didefinisikan sebagai berikut:

/* 317fc439-3f77-41c8-b09e-08ad63272aa3 */ DEFINE_GUID(GUID_GPIOBUTTONS_LAPTOPSLATE_INTERFACE, 0x317fc439, 0x3f77, 0x41c8, 0xb0, 0x9e, 0x08, 0xad, 0x63, 0x27, 0x2a, 0xa3);

Memanggil WriteFile terhadap antarmuka memungkinkan Anda untuk beralih status indikator. Sampel kode tentang bagaimana driver akan menggunakan antarmuka injeksi dapat ditemukan di halaman MSDN di sini: https://msdn.microsoft.com/library/windows/hardware/dn457889.aspx

Jika Anda membuat driver yang menggunakan antarmuka injeksi, Anda masih perlu menyatakan deskripsi ACPI untuk indikator mode laptop/slate untuk memastikan beban "Laptop GPIO dan driver indikator Slate" Microsoft. Namun, Anda tidak perlu menambahkan sumber daya GPIO ke deklarasi ACPI untuk "laptop dan indikator slate".

Catatan Ketika perangkat boot, "Laptop GPIO dan driver indikator Slate" pertama kali menginisialisasi dalam mode "slate". Dengan demikian, penting bagi driver injeksi Anda untuk memeriksa status sistem operasi untuk memastikan bahwa itu sinkron dengan status aktual sistem segera setelah perangkat boot.

Mitra SOC IHV Anda mungkin sudah menawarkan driver atau solusi lain yang menyuntikkan transisi status ke driver kotak masuk Microsoft. Jika demikian, Anda dapat menghemat waktu dan upaya dengan memanfaatkan solusi IHV Anda sesuai dengan pedoman khusus mereka.

Metode 3 - Gunakan pengaturan tanpa pengawas untuk mendeklarasikan status perangkat permanen

Jika perangkat Anda bukan perangkat 2-in-1, misalnya laptop atau desktop biasa, Anda dapat menonaktifkan permintaan menggunakan pengaturan ConvertibleSlateModePromptPreference dalam file jawaban Anda. Atur nilai ke 0 dan perintah tidak akan muncul dan UI tidak akan beralih. Jika tidak ada nilai yang ditentukan, nilai defaultnya adalah 1, di mana sistem akan diminta untuk beralih mode.

Catatan Disarankan juga agar Anda menentukan jenis faktor formulir yang Anda bangun menggunakan pengaturan DeviceForm dalam file jawaban Anda.

Menguji perangkat Anda

Memverifikasi perangkat Anda mengimplementasikan ConvertibleSlateMode

Jika Anda tidak yakin apakah perangkat Anda menerapkan ConvertibleSlateMode dengan benar, periksa apakah "Laptop GPIO atau Driver Indikator Slate" ada di Manajer Perangkat.

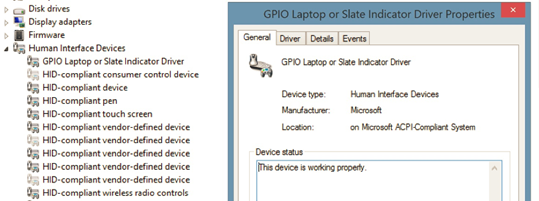

properti driver gpio

Pastikan untuk mengaktifkan "Tampilkan perangkat tersembunyi" dari Manajer Perangkat untuk mengonfirmasi keberadaan driver ini:

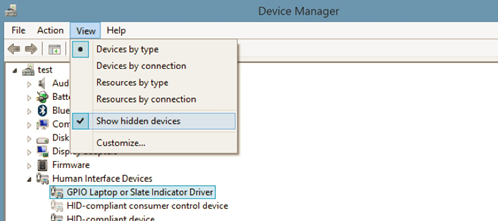

opsi tampilan manajer perangkat

Ada dua cara utama untuk masuk/keluar dari "mode tablet":

Secara manual - Pengguna dapat memasukkan/keluar dari "mode tablet" secara manual dengan menekan tombol "mode tablet" yang terletak di Pusat Tindakan.
Tindakan perangkat keras dipicu - OS dapat bertanya kepada pengguna apakah mereka ingin memasukkan/keluar dari "mode tablet" jika perangkat keras telah menunjukkan faktor bentuk telah berubah melalui ConvertibleSlateMode.

Menggunakan keberadaan keyboard Bluetooth sebagai pemicu mode tablet tidak didukung. Masalah utama dengan menggunakan Bluetooth sebagai pemicu adalah bahwa peristiwa Bluetooth berkorelasi dengan pasangan dan kedekatan perangkat dan peristiwa tersebut tidak memberi sinyal dengan andal apakah keyboard sedang digunakan (misalnya, bahkan mungkin tidak berada di dekat pelanggan) dan dengan demikian tidak memberi sinyal niat pelanggan untuk masuk atau keluar dari "mode tablet".

Jika Anda tertarik untuk memastikan bahwa perangkat yang dikirim dengan keyboard berkemampuan Bluetooth memberikan petunjuk berbasis perangkat keras bagi pelanggan untuk mengubah mode, sebaiknya terapkan sensor yang akan memahami faktor bentuk saat ini dan kemudian memberi sinyal ke OS melalui ConvertibleSlateMode.

Karena perintah Windows untuk memasukkan/keluar dari "mode tablet" tergantung pada implementasi ConvertibleSlateMode, penting untuk memastikan firmware yang mengalihkan ConvertibleSlateMode diuji secara menyeluruh. Implementasi ConvertibleSlateMode dengan kualitas yang lebih rendah dapat menyebabkan pengalaman pengguna akhir yang buruk, seperti meminta pengguna untuk "memasuki 'mode tablet'" beberapa kali.

Selain itu, ketika perangkat 2-in-1 berubah dari clamshell ke tablet, keyboard dan touchpad dapat menerima penekanan yang tidak disengaja dari pengguna yang memegang tablet. Windows tidak mendukung pengabaian input dari keyboard dan touchpad bawaan ketika konversi berubah menjadi tablet. Kami berharap produsen perangkat bekerja di perangkat keras atau perangkat lunak mereka untuk menghindari input yang tidak disengaja selama perubahan faktor bentuk, dan mengujinya secara menyeluruh. Tabel berikut ini memperlihatkan beberapa kesalahan umum yang dapat terjadi, bersama dengan kasus penggunaan yang dapat menyebabkannya. Kasus penggunaan ini harus diuji untuk mencegah pengguna memiliki pengalaman beralih yang buruk:

Kesalahan	Kasus penggunaan yang dapat menyebabkan kesalahan
ConvertibleSlateMode beralih meskipun tidak ada alasan yang dapat diamati pelanggan (misalnya, pengaktifan salah).	Masalah mekanikal/listrik Alasan teknis yang menyebabkan peralihan terjadi (misalnya, harus mematikan komponen lebih awal saat sistem tertidur, menyebabkan transisi yang memuncak)
ConvertibleSlateMode berpikir bahwa sistem saat ini merupakan faktor bentuk slate, ketika sebenarnya merupakan faktor bentuk laptop (atau sebaliknya).	Mengubah faktor bentuk perangkat saat perangkat berada dalam transisi status daya (misalnya, menyalakan/menurunkan daya, tidur, dll). Mengubah faktor bentuk sistem dengan sangat lambat Mengubah faktor bentuk sistem dengan sangat cepat
ConvertibleSlateMode beralih beberapa kali berturut-turut dengan cepat, menyebabkan OS berulang kali meminta pengguna untuk masuk/keluar "mode tablet".	Mengubah faktor bentuk sistem dengan sangat lambat Mengubah faktor bentuk sistem dengan sangat cepat

Pengaturan Tanpa Pengawas

Pengaturan tanpa pengawas berikut berguna jika Anda merancang untuk perangkat berkemampuan mode tablet:

Pengaturan Tanpa Pengawas	Deskripsi	Nilai
ConvertibleSlateMode	Dengan pengaturan ConvertibleSlateMode , Anda menentukan kemampuan fisik perangkat, yang berdampak pada perilaku fisik perangkat (seperti rotasi dan keyboard pada layar), dan Anda membantu menentukan pengalaman penggunaan pertama yang sesuai yang akan disajikan kepada pengguna akhir. Jika Anda menentukan mode laptop, pengguna akhir dapat mengetik pada keyboard fisik. Jika Anda menentukan mode tablet, pengguna akhir tidak dapat mengetik pada keyboard fisik, karena keyboard dihapus atau keyboard dibalik kembali sehingga tidak dapat diakses.	0 – Tablet, convertible, atau detachable (default) 1 – Laptop
ConvertibleSlateModePromptPreference	Dengan pengaturan ConvertibleSlateModePromptPreference , Anda dapat menentukan apakah akan meminta pengguna untuk masuk atau keluar dari mode tablet. Faktor bentuk perangkat atau desain produk akan memengaruhi apakah Anda memilih untuk menampilkan perintah. Jika Anda memilih untuk menyembunyikan perintah, mode tidak dialihkan. (Artinya, jika mode tablet aktif, mode tetap aktif, dan jika mode tablet nonaktif, mode akan tetap mati.) Jika Anda ingin perintah muncul saat peristiwa perangkat keras terjadi, Anda perlu menerapkan solusi perangkat keras atau perangkat lunak untuk mengalihkan pengaturan ini.	0 – Dinonaktifkan; perintah tidak muncul, dan UI tidak beralih mode 1 – Diaktifkan (default); perintah muncul, dan UI beralih mode jika pengguna menyetujui
SignInMode	Anda menggunakan pengaturan SignInMode untuk menentukan apakah akan mengatur tampilan ke mode tablet atau mode desktop setelah pengguna masuk. Jika Anda tidak secara eksplisit mengatur nilai ini, defaultnya adalah tablet jika ukuran layar kurang dari 10 inci dan profil manajemen daya pilihan Anda (peran platform daya) adalah slate (yaitu, faktor bentuk tablet). Jika tidak, defaultnya adalah pengaturan terakhir yang digunakan. Jika tidak ada pengaturan sebelumnya, pengaturan terakhir yang digunakan dianggap sebagai desktop.	0 – Tablet (default jika ukuran layar kurang dari 10 inci dan peran platform daya adalah slate) 1 – Desktop 2 – Pengaturan terakhir yang digunakan (default jika persyaratan default tablet tidak terpenuhi); jika tidak ada pengaturan terakhir aktual, desktop dianggap sebagai pengaturan terakhir
DeviceForm	Anda menentukan pengaturan DeviceForm sehingga berbagai aplikasi (misalnya, Bing dan Cortana) dapat menentukan konten yang benar untuk faktor bentuk perangkat yang ditentukan. Anda juga menggunakan pengaturan ini untuk fitur seperti mode demo ritel untuk menentukan konten demo yang paling cocok untuk jenis perangkat.	Ada 30 nilai yang mungkin. Nilai utama tercantum di bawah ini: 0 – Tidak diketahui (default) 2 – Tablet 4 – Laptop 5 – Convertible 6 – Dapat dilepas

Perilaku "mode tablet"

Untuk mencapai pengalaman tablet yang hebat di Windows, aspek desktop taskbar berikut dioptimalkan untuk mode tablet:

Menampilkan aplikasi yang sedang berjalan - ini menyarankan kepada orang-orang bahwa mereka perlu mengelola siklus hidup aplikasi yang sedang berjalan.
Beberapa titik masuk ke Desktop - pengguna tablet tidak memerlukan akses mudah ke desktop dalam "mode tablet."
Tata letak padat di taskbar - ini dapat memuat lebih banyak item tetapi dalam sentuhan "tablet", kemungkinan merupakan input utama, dan membutuhkan tata letak yang kurang padat.
Menampilkan ikon pemberitahuan Deskbands dan Win32 di tingkat atas dan tingkat luapan - sebagian besar tidak sengaja ditempatkan di sana oleh pengguna dan tidak umum digunakan.

Kunci rotasi

Kunci rotasi diatur ke diaktifkan (atau dikunci) secara default. Kecuali OEM mengatur kunci rotasi menjadi tidak terkunci, pelanggan yang membuka kotak tablet baru mungkin frustrasi oleh OOBE tidak berputar ke lanskap atau potret sesuai dengan bagaimana mereka memegang perangkat baru mereka. Dengan menonaktifkan kunci rotasi, OEM dapat memastikan pelanggan senang dengan responsivitas perangkat baru mereka, bahkan sebelum mereka menjelajahi kemudahan mengelola pengaturan kunci rotasi di area Tindakan Cepat di Pusat Tindakan.

Untuk mengatur kunci rotasi ke dinonaktifkan dan mengaktifkan rotasi secara default:

Dalam mode Audit, atur HKLM\Software\Microsoft\Windows\CurrentVersion\AutoRotation\Enable to 1, di mana 1 berarti rotasi diaktifkan.
Gunakan Sysprep untuk menyiapkan komputer untuk pelanggan seperti biasa.

Ikon area pemberitahuan

Saat memasuki mode tablet, area pemberitahuan akan melalui beberapa perubahan. Ikon berikut akan ditampilkan:

Baterai
Jaringan
Volume
Pusat Tindakan

Lebih khusus lagi, jika pengguna telah menurunkan salah satu dari empat ikon ini ke dalam luapan, itu akan dibawa kembali ke tingkat atas, atau jika OEM telah menurunkan ikon baterai ke luapan, itu akan dibawa kembali ke tingkat atas.

Namun, jika pelanggan telah menonaktifkan salah satu ini di Pengaturan di bawah Aktifkan atau nonaktifkan ikon sistem (ditunjukkan di bawah), Windows akan mengikuti pengaturan manual pelanggan dan tidak mengaktifkan ikon.

Mengaktifkan atau menonaktifkan ikon sistem

Ikon pemberitahuan yang disematkan OEM akan disembunyikan, ikon pemberitahuan yang disematkan pengguna akan disembunyikan, dan chevron luapan akan disembunyikan, secara efektif menyembunyikan jendela luapan.

Promosi otomatis ikon pemberitahuan ke tingkat atas akan diblokir, tetapi aplikasi harus terus dapat mengaktifkan pemberitahuan toast, bahkan jika ikon tidak dapat datang ke tingkat atas. Satu pengecualian untuk ini adalah ikon layanan lokasi. Ketika diaktifkan di bawah Nyalakan atau matikan ikon sistem, ikon tersebut akan dapat mempromosikan dirinya ke tingkat atas, di sebelah kiri ikon baterai. Namun, jika pengguna telah memilih secara manual untuk menonaktifkan ikon layanan lokasi menggunakan pengaturan Aktifkan atau nonaktifkan ikon sistem , Windows tidak akan memaksa ikon untuk mempromosikan.

Jika pelanggan memilih pengaturan Selalu tampilkan semua ikon di area pemberitahuan , perilaku di atas akan dinonaktifkan, dan area pemberitahuan akan kembali ke konten dan perilaku yang sama seolah-olah mode tablet tidak digunakan.

Tombol keyboard sentuh

Saat memasuki mode tablet, tombol Keyboard Sentuh akan disembunyikan. Visibilitasnya dapat dikontrol melalui pengaturan tombol Tampilkan keyboard sentuh di menu konteks taskbar mode tablet.

Ikon aplikasi

Secara default, ikon aplikasi akan disembunyikan pada taskbar dalam Mode Tablet. Ini dikontrol oleh pengaturan Sembunyikan ikon aplikasi pada taskbar dalam mode tablet :

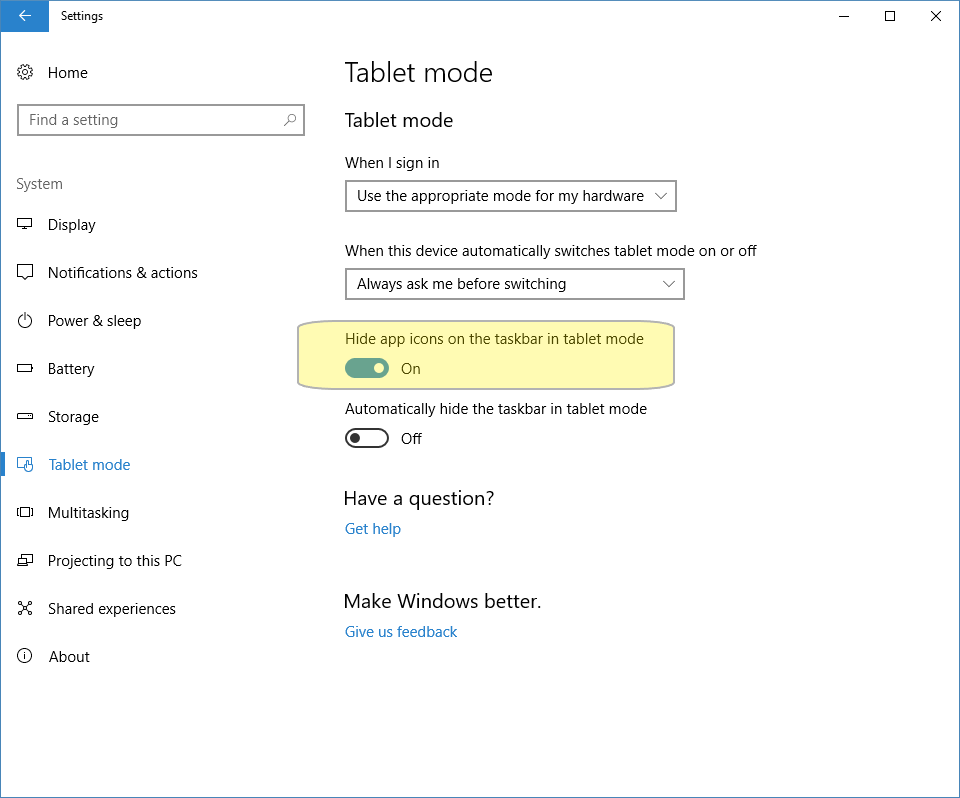

Pengaturan sistem Mode Tablet

Membuat aplikasi yang berinteraksi dengan API mode tablet

Anda dapat memanfaatkan mode tablet dengan menggunakan Platform Windows Universal (UWP) dan API Windows Klasik di aplikasi Anda. Dengan menggunakan API ini, Anda dapat menyesuaikan pengalaman pengguna aplikasi Anda untuk menjadi sentuhan pertama untuk mode tablet atau mouse-first untuk penggunaan desktop. Bagian ini menjelaskan cara menggunakan API Windows UWP dan Klasik di aplikasi Anda untuk mendeteksi dan bereaksi terhadap mode tablet.

API memungkinkan aplikasi desktop Windows dan aplikasi Universal Windows untuk mengkueri mode interaksi saat ini dan merespons perubahan mode, seperti yang dijelaskan di sini.

API aplikasi Windows klasik


UIViewSettings	Memungkinkan aplikasi untuk mengkueri status preferensi perangkat pointer saat ini dari sistem untuk aplikasi tertentu. Ini adalah kelas yang tidak dapat diaktifkan yang Anda dapatkan dari GetForCurrentView.
UserInteractionMode	Properti GetForWindow yang mengambil nilai dalam enum Windows.UI.ViewManagement.UserInteractionMode, nilai yang diizinkan adalah Touch dan Mouse.
WM_SETTINGSCHANGE	Aplikasi diberi tahu saat status input saat ini berubah dengan menyiarkan WM_SETTINGSCHANGE dengan "UserInteractionMode".

API aplikasi Universal Windows


UIViewSettings	Memungkinkan aplikasi untuk mengkueri status preferensi perangkat pointer saat ini dari sistem untuk aplikasi tertentu. Ini adalah kelas yang tidak dapat diaktifkan yang Anda dapatkan dari GetForCurrentView.
UserInteractionMode	Properti UIViewSettings yang mengambil nilai dalam enum Windows.UI.ViewManagement.UserInteractionMode, nilai yang diizinkan adalah Touch dan Mouse.
Ukuran Berubah	Peristiwa dipicu ketika status input saat ini berubah. Aplikasi harus meminta kejadian ini.

Contoh 1: Mengoptimalkan tata letak pada peluncuran aplikasi

Saat aplikasi diluncurkan, aplikasi dapat meminta status sistem saat ini dan mengoptimalkan tata letaknya untuk mode interaksi saat ini, seperti dalam contoh berikut.

Sampel Aplikasi Windows Universal (C#)

using Windows.UI.Xaml;
using Windows.UI.ViewManagement;

    public sealed partial class MainPage : Page
    {
        public MainPage()
        {
            InitializeComponent();
            // Every view gets an initial SizeChanged, so we will do all our
            // work there. This means that our view also responds to dynamic
            // changes in user interaction mode.
            Window.Current.SizeChanged += SizeChanged;
        }

        private void SizeChanged(object sender, RoutedEventArgs e)
        {
            switch(UIViewSettings.GetForCurrentView().UserInteractionMode)
            {
                case UserInteractionMode.Mouse:
                    VisualStateManager.GoToState(this, "MouseLayout", true);
                    break;

                case UserInteractionMode.Touch:
                default:
                    VisualStateManager.GoToState(this, "TouchLayout", true);
                    break;
            }
        }
     }

Sampel Aplikasi Windows Klasik (C++)

using namespace Microsoft::WRL::Wrappers;
using namespace Microsoft::WRL;
HRESULT OnLayout()
{
    ComPtr<IUIViewSettingsInterop> uiViewSettingsInterop;
    HRESULT hr = GetActivationFactory(
        HStringReference(RuntimeClass_Windows_UI_ViewManagement_UIViewSettings).Get(),
        &uiViewSettingsInterop);
    if (SUCCEEDED(hr))
    {
        ComPtr<IUIViewSettings> uiViewSettings;
        hr = uiViewSettingsInterop->GetForWindow(hwndApp, IID_PPV_ARGS(&uiViewSettings));
        if (SUCCEEDED(hr))
        {
            Windows::UI::ViewManagement::UserInteractionMode mode;
            hr = uiViewSettings->get_UserInteractionMode(&mode);
            if (SUCCEEDED(hr))
            {
                switch (mode)
                {
                case UserInteractionMode_Mouse:
                    hr = LayoutForMouse();
                    break;

                case UserInteractionMode_Touch:
                default:
                    hr = LayoutForTouch();
                    break;
                }
            }
        }
    }
    return hr;
}

Contoh 2: React ke entri/keluar mode tablet

Saat perangkat Anda memasuki atau keluar dari mode tablet, shell akan meminta pengguna untuk beralih mode. Anda dapat menggunakan ini sebagai pemicu untuk mengoptimalkan aplikasi Anda untuk mode interaksi saat ini. Anda harus meminta status sistem saat ini, seperti dalam contoh berikut.
