!usbkd.usb2tree

Perintah !usbkd.usb2tree menampilkan pohon USB 2.0.

!usbkd.usb2tree

Contoh

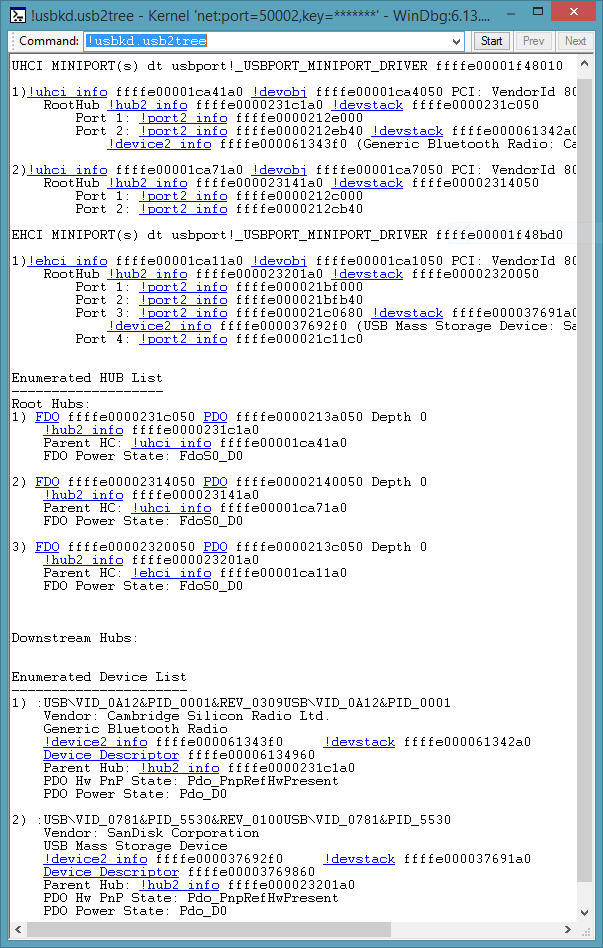

Cuplikan layar ini menunjukkan dan contoh output perintah !usb2tree .

Cuplikan layar output perintah !usbkd.usb2tree yang menampilkan informasi UHCI, EHCI, dan daftar hub enumerasi.

Output menunjukkan satu unit eksekusi EHCI dan dua unit eksekusi UHCI. Unit eksekusi yang ditunjukkan dalam contoh ini kebetulan berada pada satu perangkat pengontrol host USB. Output juga menunjukkan hub akar dan perangkat yang terhubung.

Output menggunakan Menggunakan Debugger Markup Language (DML) untuk menyediakan tautan. Tautan menjalankan perintah yang memberikan informasi terperinci yang terkait dengan objek di pohon. Misalnya, Anda dapat mengklik salah satu tautan !devobj untuk mendapatkan informasi tentang objek perangkat fungsional yang terkait dengan unit eksekusi EHCI. Sebagai alternatif untuk mengklik tautan, Anda dapat memasukkan perintah secara manual: !devobj ffffe00001ca7050

Catatan Fitur DML tersedia di WinDbg, tetapi tidak di Visual Studio atau KD.

DLL

Usb3kd.dll

Keterangan

Perintah !usb2tree adalah perintah induk untuk banyak perintah ekstensi debugger USB 2.0. Informasi yang ditampilkan oleh perintah ini didasarkan pada struktur data yang dikelola oleh driver ini:

  • usbehci.sys (driver miniport untuk pengontrol host USB 2)
  • usbuhci.sys (driver miniport untuk pengontrol host USB 2)
  • usbport.sys (driver port untuk pengontrol host USB 2)
  • usbhub.sys (driver hub USB 2)

Untuk informasi selengkapnya tentang driver ini, lihat Driver sisi host USB di Windows.

Lihat juga

Ekstensi Debugger USB 2.0

Driver Universal Serial Bus (USB)
