Ekstensi USB 3.0

Bagian ini menjelaskan perintah ekstensi debugger USB 3.0. Perintah ini menampilkan informasi dari struktur data yang dikelola oleh tiga driver di tumpukan USB 3.0: driver hub USB 3.0, driver ekstensi pengontrol host USB, dan driver pengontrol host USB 3.0. Untuk informasi selengkapnya tentang ketiga driver ini, lihat Driver sisi host USB di Windows. Untuk penjelasan tentang struktur data yang digunakan oleh driver di tumpukan USB 3.0, lihat Struktur Data USB 3.0 dan Bagian 2 dari Inovasi Debugging USB dalam video Windows 8.

Perintah ekstensi debugger USB 3.0 diimplementasikan dalam Usb3kd.dll. Untuk memuat perintah Usb3kd, masukkan .load usb3kd.dll di debugger.

USB 3.0 Pohon

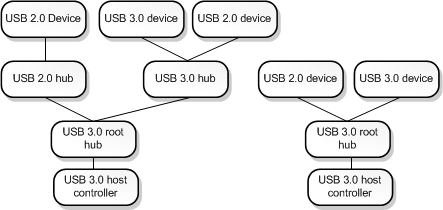

Pohon USB 3.0 berisi semua pengontrol host USB 3.0 dan semua hub dan perangkat yang terhubung ke pengontrol host USB 3.0. Diagram berikut menunjukkan contoh pohon USB 3.0.

Pohon yang ditunjukkan dalam diagram memiliki dua pengontrol host USB 3.0. Perhatikan bahwa tidak setiap perangkat yang ditampilkan dalam diagram adalah perangkat USB 3.0. Tetapi semua perangkat yang ditampilkan (termasuk hub) adalah bagian dari pohon USB 3.0, karena setiap perangkat berada di cabang yang berasal dari pengontrol host USB 3.0.

Anda dapat menganggap diagram sebagai dua pohon, satu untuk setiap pengontrol host. Namun, ketika kita menggunakan istilah pohon USB 3.0, kita mengacu pada set semua pengontrol host USB 3.0 bersama dengan hub dan perangkat yang terhubung.

Memulai penelusuran kesalahan USB 3.0

Untuk mulai men-debug masalah USB 3.0, masukkan perintah !usb_tree . Perintah !usb_tree menampilkan daftar perintah dan alamat yang dapat Anda gunakan untuk menyelidiki pengontrol host, hub, port, perangkat, titik akhir, dan elemen lain dari pohon USB 3.0.

Perintah hub

Perintah ekstensi berikut menampilkan informasi tentang hub USB 3.0, perangkat, dan port. Informasi yang ditampilkan didasarkan pada struktur data yang dikelola oleh driver hub USB 3.0.

• !usb3kd.usb_tree
• !usb3kd.hub_info
• !usb3kd.hub_info_from_fdo
• !usb3kd.device_info
• !usb3kd.device_info_from_pdo
• !usb3kd.port_info

Perintah UCX

Perintah ekstensi berikut menampilkan informasi tentang pengontrol host USB 3.0, perangkat, dan port. Informasi yang ditampilkan didasarkan pada struktur data yang dikelola oleh driver ekstensi pengontrol host USB.

• !usb3kd.ucx_controller_list
• !usb3kd.ucx_controller
• !usb3kd.ucx_device
• !usb3kd.ucx_endpoint

Perintah pengontrol host

Perintah ekstensi berikut menampilkan informasi dari struktur data yang dikelola oleh driver pengontrol host USB 3.0.

• !usb3kd.xhci_dumpall
• !usb3kd.xhci_capability
• !usb3kd.xhci_commandring
• !usb3kd.xhci_deviceslots
• !usb3kd.xhci_eventring
• !usb3kd.xhci_registers
• !usb3kd.xhci_resourceusage
• !usb3kd.xhci_trb
• !usb3kd.xhci_transferring
• !usb3kd.xhci_findowner

Perintah lain-lain

• !usb3kd.usbdstatus
• !usb3kd.urb
