Memahami Penampil Jejak

Penampil Jejak tersedia saat SDV mendeteksi setidaknya satu pelanggaran aturan dari aturan yang dipilih untuk verifikasi.

Penampil Jejak terdiri dari tiga jendela.

• panel Pohon Jejak

• panel Kode Sumber

• panel Status

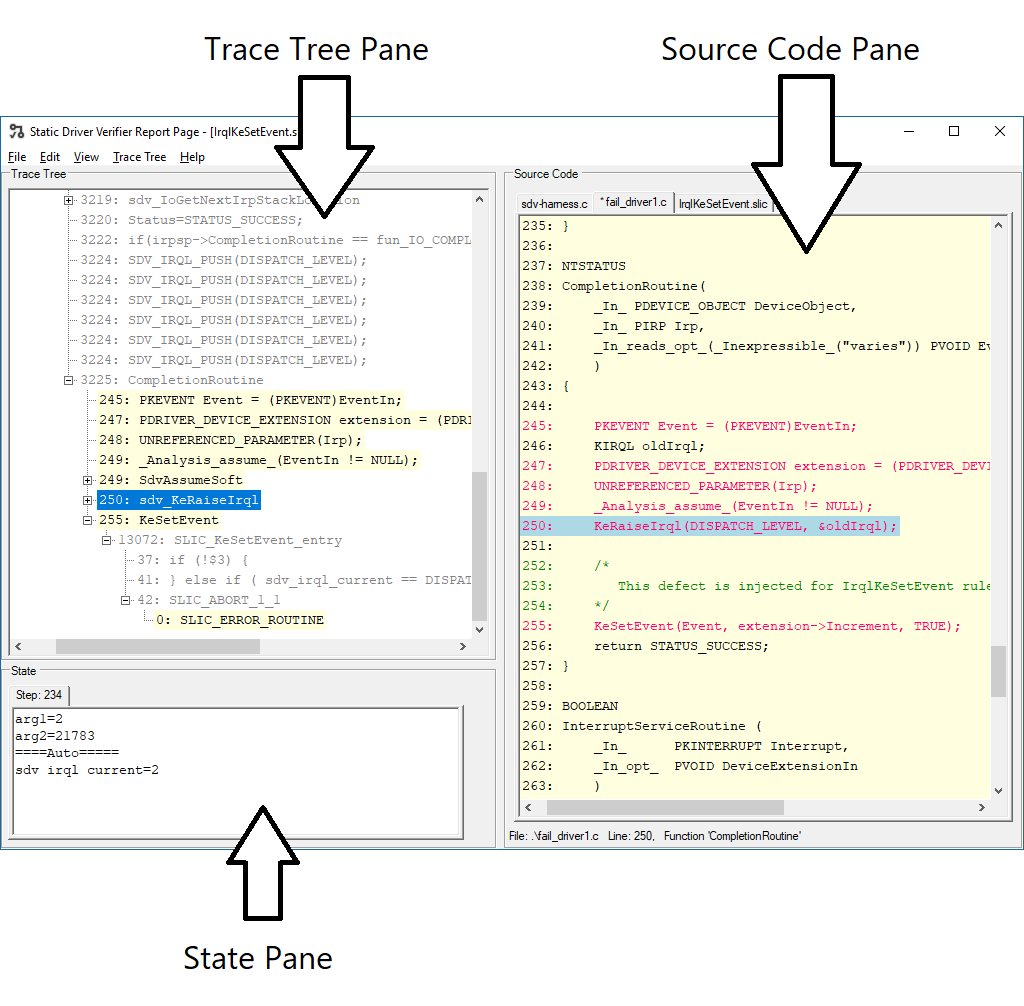

Cuplikan layar berikut menunjukkan jendela Defect Viewer dan Trace-Tree serta Source-Code-nya.

SDV secara otomatis mengoordinasikan tampilan di tiga jendela Penampil Cacat. Misalnya, jika Anda memilih elemen kode sumber di panel Pohon Jejak, SDV secara otomatis memindahkan kursor ke baris kode yang sesuai di panel Kode Sumber (dan sebaliknya).

Demikian pula, jika elemen kode sumber yang dipilih di panel Trace Tree atau Source Code mengubah nilai variabel yang dipantau SDV, perubahan tersebut secara otomatis muncul di panel Status.
