Komponen Windows 98 Core

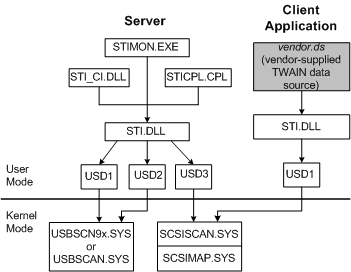

Pada MIcrosoft Windows 98, komponen inti gambar diam seperti yang ditunjukkan pada gambar berikut.

Di sisi server, tiga komponen inti berkomunikasi dengan sti.dll: stimon.exe, sti_ci.dll, dan sticpl.cpl. Komponen-komponen ini terdiri dari pemantau peristiwa gambar diam, penginstal kelas, dan aplikasi Panel Pengendali Pemindai dan Kamera. Sti_ci.dll dipanggil hanya ketika perangkat gambar diam baru diinstal atau dihapus, dan sticpl.cpl hanya dipanggil untuk melakukan tugas konfigurasi.

Stimon.exe memproses kejadian dan berkomunikasi dengan sti.dll, yang pada gilirannya berkomunikasi dengan satu atau beberapa driver gambar diam mode pengguna (USD), yang diberi label USD1, USD2, dan USD3 di sisi kiri gambar ini. Masing-masing driver mode pengguna berkomunikasi dengan satu jenis driver mode kernel, tergantung pada koneksi bus perangkat. Untuk perangkat USB, driver gambar diam mode pengguna berkomunikasi dengan usbscn9x.sys untuk perangkat usb komposit dan usbscan.sys untuk perangkat usb nonkomposit; untuk perangkat SCSI, driver mode pengguna berkomunikasi dengan scsiscan.sys dan scsimap.sys.

Di sisi aplikasi klien, IHV harus menyediakan sumber data TWAIN, yang ditunjukkan pada gambar sebelumnya sebagai vendor.ds, nama generik untuk komponen ini. Sumber data TWAIN adalah komponen dari arsitektur Pemindaian TWAIN, dan berkomunikasi dengan instans sti.dll di sisi klien. Pada gilirannya, sti.dll berkomunikasi dengan driver mode pengguna untuk gambar diam (USD1 dalam gambar), yang berkomunikasi dengan salah satu driver mode kernel yang telah dibahas sebelumnya.
