ringkasan Pencetakan Langsung Wi-Fi

Pengalaman Pengguna yang Didukung

Pasangkan dengan Wi-Fi Direct Printer dari Windows

Saat rapat dengan mitra luar negeri, eksekutif bisnis menerima revisi kontrak dan harus mencetak salinan yang diperbarui sebelum rapat.

Mereka menemukan perangkat cetak Bersertifikat Windows di kantor mitra yang mendukung Wi-Fi Direct. Mereka memulai pemasangan antara perangkat dan Windows Surface mereka dan mereka dengan cepat membuat koneksi ke perangkat dan siap untuk mencetak. Mereka mencetak beberapa salinan dokumen dan dapat menyajikan kontrak baru yang disetujui kepada mitra.

Beberapa jam kemudian mereka dalam perjalanan ke bandara; kontrak yang ditandatangani di tangan.

Skenario ini menjelaskan:

Memasangkan menggunakan PIN

  • Setelah memilih perangkat di panel kontrol, pengguna dimintai PIN koneksi. mereka memasukkan nomor PIN yang diberikan kepada mereka oleh resepsionis. Koneksi selesai dan mereka siap untuk mencetak.

Memasangkan menggunakan PIN Ad-Hoc

  • Setelah memilih perangkat di panel kontrol, panel kontrol perangkat meminta pengguna untuk memasukkan PIN yang akan cocok dengan yang akan mereka masukkan di perangkat mereka (seperti pemasangan Bluetooth). Mereka memasukkan PIN pada panel kontrol perangkat dan kemudian memasukkan nomor yang sama ke dalam prompt di PC mereka. Koneksi selesai dan mereka siap untuk mencetak.

Mencetak ke Printer Langsung Wi-Fi yang Sebelumnya Dipasangkan

Pengguna yang berbeda hanya menggunakan koneksi broadband seluler mereka untuk mendapatkan konektivitas Internet di PC Windows mereka ketika mereka berada di rumah. Mereka memiliki perangkat cetak Wi-Fi Direct, yang sebelumnya telah dipasangkan dan diinstal pada PC Windows mereka.

Mereka mengerjakan dokumen di rumah dan perlu mencetak salinan keras. Mereka memilih "Cetak" di aplikasi mereka. Printer Wi-Fi Direct mereka selalu disiarkan melalui Wi-Fi Direct dan mereka saat ini dalam jangkauan. Saat dialog cetak muncul, printer Wi-Fi Direct muncul sebagai "online". Mereka memilih perangkat dan mengklik cetak. PC Windows mereka membuat koneksi ke perangkat dan mengirim pekerjaan cetak. Untuk mereka, printer Wi-Fi Direct tampaknya berfungsi sebagai printer lain yang telah mereka gunakan melalui jaringan atau terhubung langsung. Setelah pekerjaan cetak selesai, mereka dapat terus mengedit.

Kasus Penggunaan

Pemasangan Pertama Kali Printer -

KONEKSI MANUAL KE PERANGKAT PRINT WI-FI MELALUI PANEL KONTROL PERANGKAT MODERN

Prasyarat

  • Pengguna berada dalam jangkauan perangkat cetak langsung Wi-Fi

  • Driver untuk Wi-Fi Direct Print Device ada di perangkat pengguna

  • Wi-Fi Direct Print Device memenuhi persyaratan Sertifikasi Windows

Pemicu

Pengguna mengetik "tambahkan printer" di layar Mulai Windows, memilih "pengaturan", dan membuka panel kontrol perangkat.

Langkah-langkah

  1. Panel kontrol perangkat mencari perangkat cetak yang tersedia

  2. DAF mengeluarkan tantangan L2 untuk perangkat Wi-Fi Direct (WFD)

  3. Perangkat Cetak WFD yang tersedia muncul sebagai opsi untuk pengguna dalam daftar perangkat

  4. Pengguna mengklik Perangkat Cetak WFD

  5. DAF membentuk koneksi L2/L3 dengan perangkat WFD, dan memicu pasangan hierarkis dengan penyedia WSD. Antrian untuk perangkat telah dibuat dan driver dikonfigurasi.

  6. Penyedia WFD terputus dari perangkat

Pascakondisi

  • Antrean cetak untuk Printer Langsung Wi-Fi dibuat

  • Antrean cetak akan muncul "tersedia" setiap kali beacon challenge WFD L2 berhasil.

Alur alternatif

Tidak tersedia

Pertimbangan

Tidak tersedia

KONEKSI MANUAL KE PERANGKAT CETAK LANGSUNG WI-FI MELALUI TAMBAHKAN PRINTER WIZARD

Prasyarat

  • Pengguna berada di jangkauan perangkat cetak langsung Wi-Fi.

  • Driver untuk Wi-Fi Direct Print Device ada di perangkat pengguna

  • Wi-Fi Direct Print Device memenuhi persyaratan Sertifikasi Windows

Pemicu

Pengguna membuka panel kontrol klasik dan meluncurkan panel kontrol Perangkat dan Printer.

Langkah-langkah

  1. Pengguna meluncurkan panel kontrol Perangkat dan Printer

  2. Pengguna mengklik "Tambahkan Perangkat"

  3. DAF mengeluarkan tantangan L2 untuk perangkat Wi-Fi Direct (WFD)

  4. Perangkat Cetak WFD yang tersedia muncul sebagai opsi untuk pengguna dalam daftar perangkat

  5. Pengguna mengklik Perangkat Cetak WFD

  6. DAF menjalin koneksi L2/L3 dengan perangkat WFD dan mengaktifkan penghubungan vertikal dengan penyedia WSD. Antrean dibuat untuk perangkat dan driver dikonfigurasi.

  7. Penyedia WFD terputus dari perangkat

Pascakondisi

  • Antrean cetak untuk Printer Langsung Wi-Fi telah dibentuk

  • Antrean cetak akan muncul "tersedia" setiap kali tantangan suar WFD L2 berhasil

Alur alternatif

Tidak tersedia

Pertimbangan

Tidak tersedia

KESALAHAN TERHUBUNG KE PERANGKAT CETAK

Prasyarat

Pengguna memulai pemasangan menggunakan:

  • Panel kontrol perangkat modern, seperti yang dijelaskan dalam "KONEKSI MANUAL KE WI-FI PERANGKAT CETAK LANGSUNG MELALUI PANEL KONTROL PERANGKAT MODERN" di atas.

  • Panel Kontrol Perangkat dan Printer, seperti yang dijelaskan dalam bagian "KONEKSI MANUAL KE WI-FI PERANGKAT CETAK LANGSUNG MELALUI Wizard Tambah Printer" di atas

Pemicu

Peristiwa kegagalan terjadi selama penyiapan pemasangan/antrean.

Langkah-langkah

  1. Setiap antrean cetak yang pengaturannya belum selesai dihapus.

  2. Pengguna diberi tahu tentang kegagalan.

Kondisi pasca-eksekusi

  • Sistem cetak pengguna dikembalikan ke keadaan sebelum mencoba dipasangkan.

Alur alternatif

  • Jika kesalahan disebabkan oleh driver yang hilang DAN driver dapat diunduh atau ditambahkan (x86 atau amd64 pada koneksi yang tidak terukur), pengguna diminta untuk melakukannya dan mencoba memasangkan ulang.

Pertimbangan

Tidak tersedia

MENGHUBUNGKAN KE PERANGKAT CETAK LANGSUNG WI-FI DENGAN PIN YANG DIPERLUKAN

Prasyarat

Pengguna memulai pemasangan menggunakan:

  • Panel kontrol perangkat modern, seperti yang dijelaskan dalam "KONEKSI MANUAL KE WI-FI PERANGKAT CETAK LANGSUNG MELALUI PANEL KONTROL PERANGKAT MODERN" di atas

  • Panel kontrol Perangkat dan Printer seperti yang dijelaskan dalam bagian "KONEKSI MANUAL KE PERANGKAT CETAK LANGSUNG WI-FI MELALUI WIZARD TAMBAHKAN PRINTER" di atas.

Pemicu

Perangkat memerlukan PIN untuk pemasangan

Langkah-langkah

  1. Pengguna telah menerima PIN yang diperlukan oleh perangkat cetak

  2. Selama penyiapan WSD, pengguna dimintai PIN

  3. Pengguna memasukkan PIN dan pemasangan selesai

Kondisi Akhir

  • Antrean cetak disiapkan dengan benar

Alur alternatif

  • Jika kesalahan disebabkan oleh driver yang hilang dan driver tersebut dapat diunduh atau ditambahkan (x86 atau amd64 dengan koneksi internet yang tidak dibatasi), pengguna diminta untuk melakukannya dan mencoba kembali penghubungan.

Pertimbangan

  • Ad-hoc PIN

    1. Pengguna diharuskan memasukkan PIN di kedua perangkat, yaitu printer dan perangkat lainnya, seperti saat memasangkan Bluetooth.

    2. Selama penyiapan WSD, pengguna memasukkan PIN yang tepat pada perangkat DAN PC klien saat diminta.

    3. Pengguna memasukkan PIN dan pemasangan selesai.

  • Kegagalan entri PIN

    1. Pengguna telah menerima PIN klien ATAU diperlukan PIN sementara.

    2. Selama penyiapan WFD, pengguna dimintai PIN.

    3. Pengguna memasukkan PIN yang salah.

    4. Pengguna diberi tahu bahwa PIN salah dan pemasangan tidak dapat diselesaikan.

    5. Penemuan dihentikan. Tidak ada antrean yang disiapkan.

Postcondition: Tidak ada antrean cetak yang disiapkan.

Pencetakan

PENGGUNAAN PERANGKAT CETAK LANGSUNG WI-FI DARI APLIKASI

Prasyarat

  • Pengguna berada dalam jangkauan sebuah perangkat cetak langsung Wi-Fi

  • Pengguna telah berhasil menyelesaikan penyandingan pertama kali dengan Direct Print Device Wi-Fi, sebagaimana dijelaskan di "Printer - First Time Pairing" di atas.

Pemicu

Pengguna mencoba mencetak dari aplikasi

Langkah-langkah

  1. DAF mengeluarkan tantangan L2 untuk perangkat Wi-Fi Direct (WFD).

  2. Perangkat cetak WFD yang diketahui merespons tantangan L2 muncul sebagai "tersedia" untuk pengguna

  3. Pengguna memilih perangkat cetak WFD dan mengklik "cetak"

  4. DAF membuat koneksi L2/L3 dengan perangkat WFD pilihan pengguna dan membuat koneksi L3 WSD. Jumlah referensi ke perangkat bertambah.

  5. Tugas cetak ditampung, dirender, dan dikirim ke perangkat

  6. Jumlah referensi ke perangkat dikurangi. Jika jumlah referensi setelah penurunan sama dengan 0, maka koneksi akan ditutup.

Kondisi Akhir

  • Tugas cetak berhasil dikirim ke perangkat cetak.

Alur alternatif

Tidak tersedia

Pertimbangan

  • Antrean dipertahankan pada PC Windows dengan cara yang sama seperti semua antrean cetak lainnya. Pengguna diharapkan dapat terhubung kembali dan mencetak ke perangkat terlepas dari berapa banyak waktu yang telah terhenti antara pemasangan dan penggunaan berikutnya. Satu-satunya waktu pengguna harus memasangkan ulang untuk mencetak adalah jika printer telah memangkas informasi koneksi dan informasi pemasangan pengguna telah dihapus. Pemasangan ulang harus diminimalkan untuk memberikan pengalaman pengguna yang lebih baik. Ini menyiratkan bahwa perangkat harus dipertahankan dalam memori sejumlah pasangan yang wajar untuk dipertahankan untuk penggunaan yang dimaksudkan. Misalnya, printer untuk penggunaan di rumah dapat mempertahankan 10-25 pasangan perangkat. Printer untuk penggunaan kantor mungkin dapat mempertahankan lebih banyak daya tahan.

Pertimbangan untuk Pencocokan

Grup Persisten

Windows mengharapkan bahwa setelah antrean cetak dibuat untuk perangkat cetak Direct Wi-Fi, klien Windows akan mampu terhubung kembali dengan perangkat tersebut tanpa perlu memasangkan ulang. Penyedia DAF untuk Wi-Fi Direct akan menutup koneksi setelah antrean dan perangkat dibuat. Oleh karena itu, informasi pemasangan harus dipertahankan agar pengguna dapat terhubung kembali dengan perangkat saat proses pencetakan.

Jika informasi pemasangan dihilangkan di sisi perangkat setelah setiap koneksi, pengguna tidak akan pernah dapat mencetak ke perangkat. Pengguna akan berada dalam siklus di mana mereka menambahkan perangkat di pengaturan PC, koneksi ditutup setelah penyiapan, dan pemasangan terputus, yang mengakibatkan pengguna perlu menambahkan perangkat di pengaturan PC lagi.

Koneksi Bersamaan

Diharapkan bahwa perangkat cetak akan dapat merespons beberapa permintaan koneksi PC. Dengan demikian perangkat cetak harus menerapkan koneksi bersamaan dengan beberapa grup untuk memenuhi skenario ini.

Pasangan yang Dihilangkan

Windows mengharuskan perangkat Direct Wi-Fi untuk mempertahankan informasi pemasangan agar pengguna dapat mencetak ke antrian Direct Wi-Fi tanpa perlu melakukan provisi ulang. Namun, dipahami bahwa ada sejumlah pasangan terbatas yang dapat disimpan perangkat. Sangat disarankan agar perangkat memiliki memori yang memadai untuk mempertahankan jumlah koneksi pemasangan yang wajar untuk penggunaan yang dimaksudkan. Misalnya, perangkat yang ditujukan untuk penggunaan rumah atau kantor kecil mungkin mengingat 30 koneksi. Namun, perangkat yang dimaksudkan untuk penggunaan dan penggunaan kembali yang luas di lingkungan publik mungkin perlu mengingat jumlah pengguna yang jauh lebih besar untuk memastikan koneksi tidak dipangkas terlalu sering.

SKENARIO PEMASANGAN YANG DIHILANGKAN: Windows tidak membuat kembali koneksi penuh ke perangkat Wi-Fi Direct hingga pengguna mengirimkan pekerjaan cetak. Dengan demikian, jika perangkat telah menghapus informasi pemasangan untuk PC Windows, Windows tidak akan menyadari hal ini sampai pekerjaan cetak sudah terkirim. Pengguna dapat menyediakan ulang koneksi dan memasangkan ulang perangkat. Namun, tindakan ini akan menyebabkan antrean cetak dihapus dan dibangun kembali, serta semua pekerjaan cetak yang sedang antre akan hilang dalam proses tersebut. Dengan mempertahankan jumlah pasangan dalam memori yang memadai, perangkat dapat meminimalkan jumlah kejadian di mana pengguna harus mem-pair ulang dan mengirim ulang pekerjaan cetak mereka.

Pertimbangan Pengemudi Wi-Fi untuk PC

Persyaratan Logo Windows 8 untuk Modul Wi-Fi mengharuskan modul untuk mendukung Wi-Fi Direct. Namun, fungsionalitas ini juga harus didukung dalam driver yang disediakan untuk modul. Sebagian besar driver kotak masuk dari Windows 8 tidak mendukung Wi-Fi Direct bahkan ketika modul mampu melakukannya. Produsen modul ini telah memperbarui driver yang tersedia dari situs driver mereka. Driver yang diperbarui akan lebih banyak tersedia setelah rilis Windows berikutnya.

LOGO Windows 8 WI-FI MODUL: Tabel berikut menyediakan daftar modul langsung Wi-Fi yang tidak lengkap yang telah dikirimkan untuk logo Windows 8. Informasi ini dibagikan di bawah NDA dan tidak akan didistribusikan ulang dalam bentuk apa pun. Data disediakan untuk membantu mitra mengidentifikasi modul Wi-Fi yang diharapkan berfungsi dengan Wi-Fi Direct. Seperti yang disebutkan dalam 6.2.4, driver bawaan untuk perangkat ini mungkin tidak mendukung Wi-Fi Direct dan driver yang diperbarui perlu diunduh dan diinstal terlebih dahulu sebelum pengujian.

Windows RT

Broadcom 802.11abgn Wireless SDIO Adapter Marvell AVASTAR Wireless-N Network Controller (SDIO) Windows 8 (64-bit)

Atheros Wireless Network Adapter Broadcom 802.11ac Wireless Network Adapter Broadcom 802.11ac Wireless USB Adapter Broadcom 802.11n Dual-Band Network Wireless Adapter Broadcom 802.11n Network Adapter Broadcom 802.11n Wireless Network Adapter Intel(R) Centrino(R) Advanced-N + WiMAX 6150 Intel(R) Centrino(R) Advanced-N + WiMAX 6250 Intel(R) Centrino(R) Advanced-N 6200 Intel(R) Centrino(R) Advanced-N 6205 Intel(R) Centrino(R) Advanced-N 6235 Intel(R) Centrino(R) Ultimate-N 6300 Intel(R) Centrino(R) Ultimate-N 6300 AGN Intel( R) Centrino(R) Wireless-N 105 Intel(R) Centrino(R) Wireless-N 135 Intel(R) Centrino(R) Wireless-N 2200 Intel(R) Centrino(R) Wireless-N 2230 Killer Wireless N Marvell AVASTAR 350N Wireless Network Controller N150MA N300MA Qualcomm Atheros Wireless Network Adapter Realtek 8812AU Wireless LAN 802.11ac USB NIC Realtek RTL8188CE Wireless LAN 802.11n PCI-E NIC Realtek RTL8188CU/RTL8191CU/RTL8192CU/RTL8188RU Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8188E Wireless LAN 802.11n PCI-E NIC Realtek RTL8188EE Wireless LAN 802.11n PCI-E NIC Realtek RTL8723A Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8723AE Wireless LAN 802.11n PCI-E NIC Realtek Wireless LAN 802.11n USB 2.0 Network Adapter WNA3100M Windows 8 (32-bit)

Adaptor Jaringan Nirkabel Atheros Broadcom 11ac Wireless Network Adapter Broadcom 802.11abgn Wireless LAN SDIO Adapter Broadcom 802.11abgn Wireless SDIO Adapter Broadcom 802.11ac Wireless Network Adapter Broadcom 802.11ac Wireless USB Adapter Broadcom 802.11n Dual-Band Wireless Network Adapter Broadcom 802.11n Wireless Network Adapter Broadcom 802.11n Wireless Network Adapter Intel(R) Centrino(R) Advanced-N + WiMAX 6150 Intel(R) Centrino(R) Advanced-N + WiMAX 6250 Intel(R) Centrino(R) Advanced-N 6200 Intel(R) Centrino(R) Advanced-N 6205 Intel(R) Centrino(R) Advanced-N 6235 Intel(R) Centrino(R) Ultimate-N 6300 Intel(R) Centrino(R) Ultimate-N 6300 AGN Intel(R) Centrino(R) Wireless-N 105 Intel(R) Centrino(R) Wireless-N 135 Intel(R) Centrino(R) Wireless-N 2200 Intel(R) Centrino(R) Wireless-N 2230 Killer Wireless N Marvell AVASTAR 350N Wireless Network Controller N150MA N300MA Qualcomm Atheros Wireless Network Adapter Realtek 8812AU Wireless LAN 802.11ac USB NIC Realtek RTL8188CE Wireless LAN 802.11n PCI-E NIC Realtek RTL8188CU/RTL8191CU/RTL8192CU/RTL8188RU Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8188E Wireless LAN 802.11n PCI-E NIC Realtek RTL8188EE Wireless LAN 802.11n PCI-E NIC Realtek RTL8723A Wireless LAN 802.11n USB 2.0 Network Adapter Realtek RTL8723AE Wireless LAN 802.11n PCI-E NIC Realtek Wireless LAN 802.11n USB 2.0 Network Adapter WNA3100M

Nama Perangkat di Windows

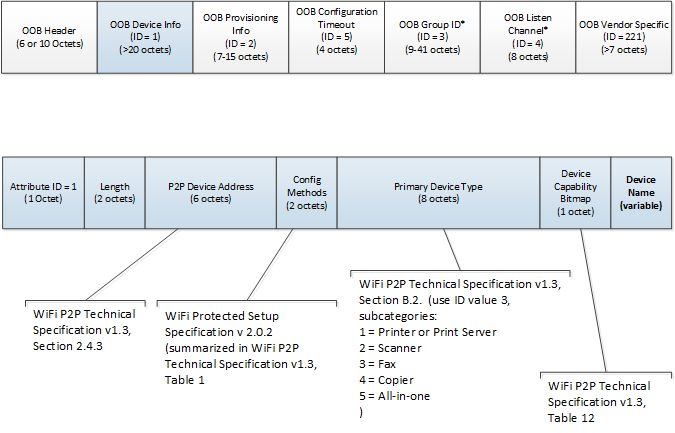

Windows menggunakan atribut "Nama Perangkat" dari sub elemen "Info Perangkat P2P" dalam format "P2P IE Wi-Fi" untuk menetapkan nama perangkat di Windows ketika perangkat tersebut adalah pemilik grup. Atribut ini harus berisi nama yang bermakna untuk pengguna karena akan muncul sebagai nama perangkat di semua UI Windows.

p2p ie format elemen informasi perangkat oob.

Format P2P IE Elemen Info Perangkat OOB

Kepemilikan Grup

Perangkat cetak harus selalu menjadi pemilik grup. Sistem cetak Windows tidak mendukung skenario di mana PC Windows adalah pemilik grup.

Ada masalah yang diketahui tentang kepemilikan grup dan jaringan 5 GHz. Windows tidak mendukung pemasangan dengan perangkat menggunakan saluran 2,4 GHz jika PC adalah pemilik grup dan sudah terhubung ke AP 5 GHz atau ke grup P2P pada 5 GHz.

Ketika Windows sebagai Pemilik Grup menegosiasikan koneksi dengan perangkat Wi-Fi Direct, Windows menyediakan saluran pilihan untuk komunikasi. Jika saluran yang disukai berada dalam rentang 5 GHz, perangkat yang hanya mendukung 2,4 GHz tidak akan dapat menggunakan saluran tersebut. Windows tidak akan mempertahankan grup bandwidth ganda dan tidak ada fungsionalitas untuk memindahkan grup atau koneksi AP yang ada ke 2,4 GHz. Dalam hal ini, perangkat cetak akan ditemukan tetapi pemasangan akan selalu gagal karena tidak ada saluran yang dapat dibuat.

Untuk mencegah pengguna menemui skenario ini, Pencetakan Windows mengharuskan perangkat Cetak menjadi pemilik grup. Windows sebagai klien pada jaringan P2P dapat mengelola skenario dual-band. Dengan demikian tidak pernah ada situasi di mana pengguna dapat menemukan printer tetapi tidak akan dapat dipasangkan karena koneksi AP yang ada.
