Hubungkan sensor Anda ke papan Sharks Cove

Topik ini memberikan panduan tentang cara menghubungkan papan uji sensor Anda ke papan Sharks Cove.

Peringatan

Papan pengembangan perangkat keras Sharks Cove tidak lagi didukung. Untuk daftar papan yang saat ini didukung, lihat SoC dan papan kustom.

Dalam skenario akselerometer ADXL345, dan setelah membuat modifikasi yang diperlukan, Anda akan berakhir dengan papan uji akselerometer yang terhubung ke Sharks Cove seperti yang ditunjukkan dalam diagram berikut.

diagram koneksi untuk teluk hiu dan papan akselerometer adxl345.

Untuk mencapai koneksi yang stabil dan andal antara papan breakout sensor dan Sharks Cove, Anda dapat mulai dengan menyolder header pria baris tunggal 8-pin ke papan breakout, seperti yang ditunjukkan pada gambar berikut.

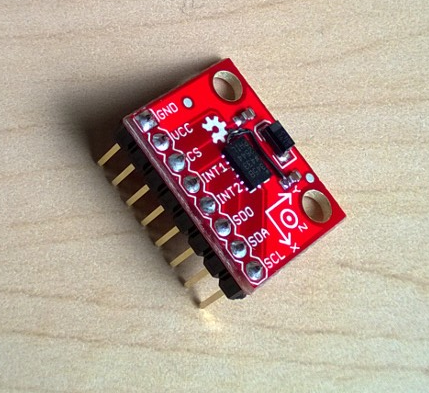

gambar papan breakout akselerometer adxl345, memperlihatkan header pria baris tunggal 8-pin.

Kemudian gunakan pita delapan kabel jumper wanita-ke-wanita (ditunjukkan di bawah), untuk menyambungkan papan breakout sensor ke Sharks Cove, berdasarkan diagram koneksi sebelumnya.

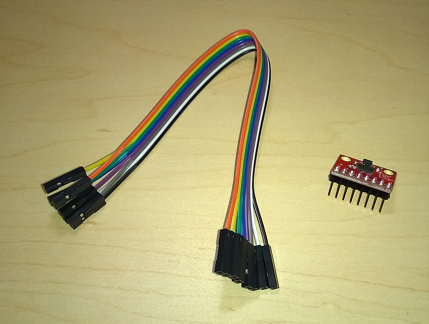

papan brrakout sensor adxl345 dan satu set kabel jumper 8-kawat wanita-ke-wanita.

Berikut adalah beberapa contoh bagaimana informasi dari lembar data ADXL345, dan Spesifikasi Teknis Sharks Cove Rev. 1.0, membantu kami tiba di strategi koneksi yang ditunjukkan dalam diagram sebelumnya:

J1C1 PIN4 terhubung ke VDD dan CS pada papan akselerometer.

  • VDD adalah garis tegangan pasokan untuk Antarmuka Digital. Kami memutuskan untuk menggunakan akselerometer dalam konfigurasi tegangan ganda, dan juga menjaga konsumsi daya tetap rendah. Jadi dari empat tegangan yang tersedia (J1C1 PIN1 - PIN4) kami menargetkan dua yang terendah. Ini adalah 2.8V pada J1C1 PIN3 dan 1.8V pada J1C1 PIN4. Dalam konfigurasi tegangan ganda, VDD harus terhubung ke tegangan yang lebih rendah daripada VS. Jadi kami telah menghubungkan VDD ke J1C1 PIN4, baris 1.8V pada Sharks Cove.
  • CS adalah pin pemilihan mode komunikasi untuk akselerometer. Untuk mengaktifkan mode komunikasi I2C, Anda harus mengikat CS tinggi, dalam hal ini ke VDD, yang ditangani oleh modifikasi dengan kabel biru di Siapkan papan uji sensor Anda. Modifikasi mengikat VDD dan CS dari papan akselerometer ke J1C1 PIN4, garis 1,8V.

J1C1 PIN12 tersambung ke SDO pada papan akselerometer.

  • Ketika garis SDO tinggi, alamat I2C 7-bit untuk papan akselerometer 0x1D, diikuti oleh R/W bit. Ketika garis SDO rendah (yaitu terhubung ke Tanah), alamat I2C untuk papan akselerometer 0x53, diikuti oleh bit R/W. Dalam sampel Microsoft SPBAccelerometer, diputuskan bahwa alamat 0x53 akan digunakan. Dan itulah sebabnya garis SDO terhubung ke pin Ground (J1C1 PIN12) di Sharks Cove.

Keputusan koneksi yang diuraikan dalam poin sebelumnya didasarkan pada informasi dari bagian Teori Operasi (halaman 6) dan bagian Komunikasi Serial (halaman 8) dari lembar data ADXL345.

Setelah berhasil menghubungkan papan uji sensor Anda ke Sharks Cove, baca topik berikutnya untuk panduan tentang cara menulis dan menyebarkan driver sensor universal Anda.
