Mulai menggunakan MITT

Untuk menjalankan pengujian MITT, Anda harus menginstal firmware MITT pada papan MITT baru. Langkah-langkah ini menjelaskan cara memperbarui firmware MITT dan menyiapkan komputer host untuk menjalankan pengujian MITT.

Sebelum Anda mulai

• Mengunduh paket perangkat lunak MITT
• Beli perangkat keras untuk menggunakan MITT
• Ketahui cara menjalankan shell perintah Windows dengan hak istimewa yang ditingkatkan. Penginstalan alat pengujian memerlukan jendela perintah yang ditingkatkan. Untuk jendela tersebut, Anda dapat membuka jendela Command Prompt dengan menggunakan opsi Jalankan sebagai administrator.

Penyiapan komputer untuk menjalankan pengujian MITT

Untuk menjalankan pengujian MITT, Anda memerlukan komputer yang akan berjalan sebagai host dan sistem di bawah pengujian (SUT).

• Komputer harus menjalankan sistem operasi versi Windows 8.1.
• Komputer harus menginstal paket perangkat lunak MITT.
• Komputer harus terhubung sebagai target ke debugger kernel yang berjalan pada mesin lain. Untuk informasi lebih lanjut tentang cara mendapatkan Windbg, lihat Debugging Windows.

Nota

Windbg dapat diinstal sebagai set alat mandiri.

Nota

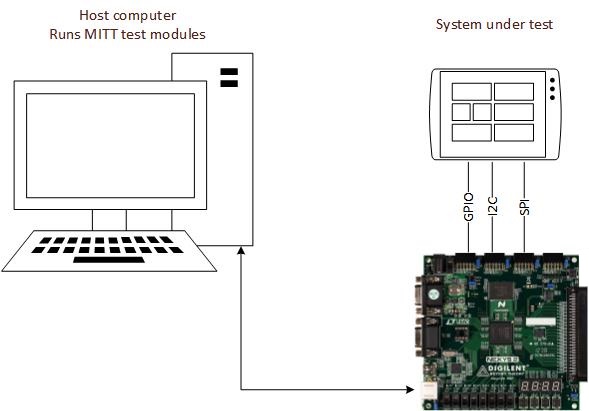

Jika SUT Anda adalah ponsel, maka komputer host, SUT, dan papan MITT harus dikonfigurasi seperti yang ditunjukkan pada gambar ini.

Menginstal Pustaka Runtime WDTF

Untuk menjalankan pengujian MITT, Anda memerlukan Windows Driver Test Framework (WDTF). Ketika Anda menginstal Windows Driver Kit (WDK), runtime diinstal secara otomatis. Untuk petunjuk penginstalan lengkap, ikuti langkah-langkah yang dijelaskan dalam Pustaka Runtime WDTF.

Lokasi unduhan: Unduhan WDK dan WinDbg

Runtime terpasang di lokasi ini %ProgramFiles(x86)%\Windows Kits\8.1\Testing\Runtimes\TAEF

Sistem yang sedang diuji harus terhubung ke debugger kernel. Alat debugging diinstal dengan WDK. Untuk informasi selengkapnya, lihat Debugging Tools untuk Windows (WinDbg, KD, CDB, NTSD) dan Windows Debugging.

Menginstal firmware MITT

1. Sambungkan papan MITT ke port USB 2.0 di komputer host. Kami menyarankan agar Anda menggunakan port hub root dan menghindari pengontrol dengan hub yang terintegrasi.

2. Pastikan bahwa sakelar daya papan (di samping jack audio) diaktifkan. LED Daya merah harus menyala.

3. Di Manajer Perangkat, temukan simpul perangkat.



4. Klik kanan pada simpul dan pilih Perbarui Perangkat Lunak Driver....

5. Pilih Telusuri komputer saya untuk mencari perangkat lunak pengandar dalam dialog Perbarui Perangkat Lunak Driver .

6. Pilih Izinkan saya memilih dari daftar driver perangkat di komputer saya.

7. Pilih Perlihatkan Semua Perangkat dan klik Berikutnya di halaman Pilih jenis perangkat Anda dari daftar di bawah ini .

8. Klik Punya Disk... pada halaman Pilih pengandar perangkat yang ingin Anda instal untuk piranti keras ini .

9. Telusuri ke direktori penginstalan MITT (Program Files\MITT\<architecture> atau Program Files (x86)\MITT\<architecture>) dalam dialog Instal Dari Disk dan klik Ok.

10. Di bawah Produsen pilih Microsoft. Di bawah Model pilih USB MUTT DEFAULT dari daftar dan klik Berikutnya.

11. Klik Ya dan instal driver. Abaikan peringatan tentang pengandar mungkin kompatibel dengan perangkat keras. Tutup halaman akhir.

12. Dalam perintah dari Program Files\MITT\<architecture>, jalankan perintah ini:

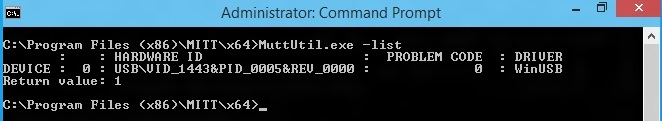

    MuttUtil.exe -Daftar



    Output sebelumnya menunjukkan bahwa WinUSB dimuat sebagai driver perangkat untuk papan.

13. Ada dua chip terpisah yang memerlukan firmware di papan MITT. Untuk tugas ini, gunakan MuttUtil. Jalankan perintah ini:

    MuttUtil.exe –UpdateFirmware

    Jika Anda menggunakan papan pengembangan FPGA, EEPROM dapat memakan waktu hingga 5 menit untuk diprogram. MuttUtil membandingkan versi firmware di papan dengan versi firmware yang terkandung dalam MuttUtil. Firmware diperbarui hanya jika MuttUtil memiliki firmware yang lebih baru.

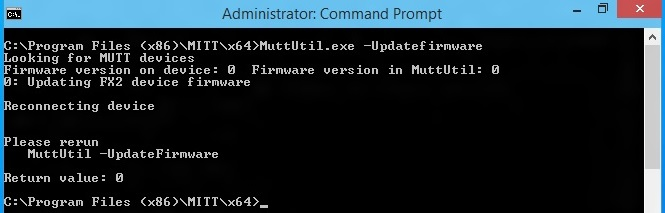

    Output sebelumnya menunjukkan penginstalan gambar firmware pertama yang berhasil.

14. Jalankan MuttUtil.exe –UpdateFirmware lagi untuk chip kedua, setelah pembaruan firmware pertama selesai. Firmware chip kedua tidak dapat diperbarui sampai chip pertama diinstal.

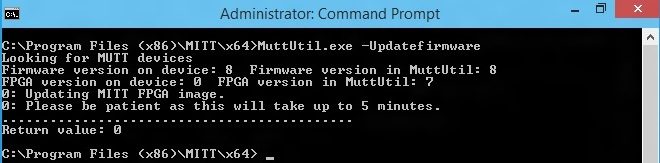

    Output sebelumnya menunjukkan keberhasilan penginstalan gambar firmware MITT kedua. Perhatikan tujuh segmen di papan MITT. Anda harus melihat 000X di mana X adalah versi firmware MITT saat ini.

Nota

Opsi UpdateFirmware tidak dapat memulihkan gambar firmware pabrik yang diinstal pada papan MITT.

Jika MuttUtil mengembalikan kesalahan saat memperbarui atau menginstal firmware,

• Periksa apakah sakelar daya pada papan MITT menyala. Jika papan bertenaga, cabut dan colokkan kabel USB dari papan dan jalankan perintah lagi.
• Jika perintah berhasil tetapi tujuh segmen tidak menampilkan versi firmware, mulai ulang papan MITT dengan menekan tombol reset atau mencabut dan mencolokkan kabel USB dan daya. Jika tujuh segmen masih tidak menampilkan versi, jalankan perintah lagi.

Masalah yang diketahui dan cara mengatasi

• Menyambungkan MITT langsung ke hub akar xHCI di komputer host tidak disarankan. Pengujian dapat menggantung secara acak dengan pengaturan tersebut. Sebagai solusinya, tambahkan hub USB 2.0 yang didukung antara port xHCI dan papan MITT.
