Decoding DVD berbasis perangkat keras

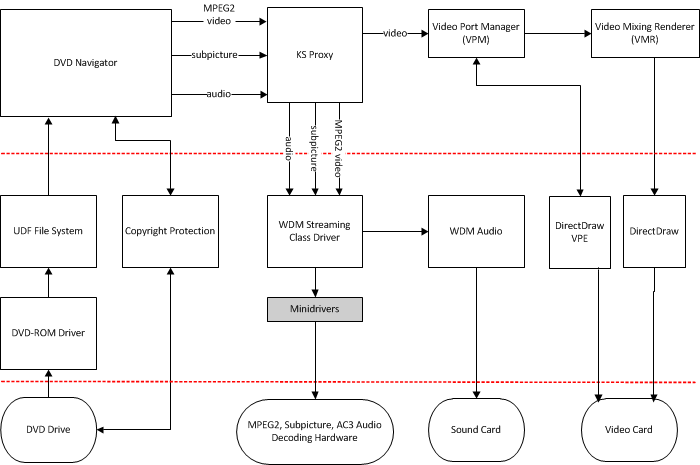

Diagram berikut mengilustrasikan solusi decoding DVD berbasis perangkat keras dan kecocokannya dengan arsitektur Windows Driver Model (WDM). Ini menunjukkan dukungan lengkap untuk decoder perangkat keras dengan teknologi DVD yang ada di bawah Microsoft Windows XP.

Kotak putih mewakili perangkat lunak yang disediakan oleh Microsoft, dan kotak berteduh mewakili komponen yang disediakan oleh vendor perangkat keras. Oval mewakili perangkat keras yang disediakan oleh IHV dan OEM.

Komputer yang memiliki dukungan Microsoft DVD mendukung penyimpanan DVD dan, jika ada perangkat keras atau perangkat lunak decoding yang tepat, decoding DVD dan pemutaran DVD.
