Prosedur manual pengujian interoperabilitas USB Type-C

Artikel ini menjelaskan cara menguji interoperabilitas sistem yang diaktifkan usb Type-C dan Windows. Ini menyediakan panduan bagi produsen perangkat dan sistem untuk melakukan berbagai pengujian fungsional dan stres pada sistem dan perangkat yang mengekspos konektor USB Type-C. Ini mengasumsikan bahwa pembaca terbiasa dengan spesifikasi USB resmi dan prosedur uji interoperabilitas xHCI. Spesifikasi USB dapat diunduh dari USB.ORG.

Untuk menjalankan pengujian ini dengan menggunakan papan USB Type-C ConnEx, lihat Menguji sistem Type-C USB dengan USB Type-C ConnEx.

Produk pengujian dapat termasuk dalam satu atau beberapa kategori berikut:

• Sistem: Desktop, laptop, tablet, server, atau ponsel dengan port USB Type-C terbuka. Sistem harus menjalankan versi Windows 10, seperti Windows 10 untuk edisi desktop (Home, Pro, Enterprise, dan Education), Windows 10 Mobile, atau versi lainnya.
• Dock: Perangkat Type-C USB apa pun yang mengekspos lebih dari satu port.
• Perangkat: Perangkat USB apa pun dengan port Type-C yang dapat dilampirkan ke sistem atau dok. Kategori ini mencakup perangkat dan perangkat USB tradisional yang mendukung aksesori dan mode alternatif seperti yang didefinisikan dalam spesifikasi USB Type-C.

Spesifikasi dan prosedur resmi

• prosedur pengujian interoperabilitas xHCI

Prosedur uji interoperabilitas USB Type-C dibagi menjadi dua bagian: pengujian fungsional (FT) dan pengujian stres (ST). Setiap bagian pengujian menjelaskan kasus pengujian dan mengidentifikasi kategori yang berlaku untuk pengujian. Produk harus diuji terhadap seluruh kategori yang berlaku. Kasus pengujian tertentu berisi tautan ke petunjuk dan tips yang relevan untuk informasi tambahan. Dokumen ini difokuskan pada fungsionalitas dan pengalaman USB Type-C. Solusi USB Type-C mungkin berisi komponen USB lainnya seperti hub USB atau pengontrol USB. Pengujian terperinci hub dan pengontrol USB tercakup dalam prosedur pengujian interoperabilitas usb-IF xHCI dan Kit Sertifikasi Perangkat Keras Windows.

• Enumerasi perangkat: Mengonfirmasi bahwa aspek inti enumerasi perangkat berfungsi.
• Boot sistem: Mengonfirmasi bahwa produk tidak menghambat proses booting sistem secara normal.
• Transisi daya sistem: Produk menguji transisi daya sistem dan memastikan kemampuan untuk bangun dari status daya yang lebih rendah tidak terpengaruh.
• Penangguhan selektif: Mengonfirmasi transisi yang ditangguhkan selektif.
• Identifikasi dock: Konfirmasikan deskriptor perangkat di dock diimplementasikan dengan benar.
• Negosiasi mode alternatif: Konfirmasikan mode alternatif yang didukung.
• Pengisian daya dan pengiriman daya (PD): Konfirmasi pengisian daya dengan USB Type-C.
• Pertukaran peran: Konfirmasi pertukaran peran.

Bagian pengujian stres menjelaskan prosedur untuk skenario stres dan kasus tepi, yang menguji stabilitas perangkat selama periode waktu tertentu. Pengujian tekanan memerlukan perangkat kustom perangkat Microsoft USB Test Tool (MUTT) untuk validasi USB lama (non USB Type-C). Pengujian dan otomatisasi lainnya dapat dicapai dengan perangkat uji USB Type-C yang akan datang.

• Transisi daya sistem: Menguji keandalan produk setelah peristiwa daya sistem berulang.
• Peristiwa Transfer: Menghasilkan beberapa peristiwa transfer dan koneksi
• Plug and Play (PnP): Menghasilkan berbagai urutan PnP.
• Topologi perangkat: Menguji berbagai perangkat dan topologi dengan produk.

Kasus FT 1: Enumerasi perangkat

Berlaku untuk: Sistem, stasiun dok, perangkat

Untuk mengonfirmasi bahwa enumerasi perangkat berfungsi:

1. Mulai ulang sistem pengujian dan masuk ke Windows.

2. Buka Device Manager pada sistem pengujian. Dari Mulai, ketik devmgmt.msc di kotak teks Pencarian .

3. Sambungkan perangkat ke sistem yang mendukung USB Type-C. Pastikan perangkat dinyalakan atau tersambung ke sumber daya eksternal, jika perlu.

   • Sistem: Sambungkan perangkat Type-C USB apa pun ke sistem.
   • Perangkat: Sambungkan perangkat ke sistem yang mendukung USB Type-C.
   • Dock: Sambungkan perangkat USB 3.0 dan perangkat USB Type-C apa pun yang mendukung mode alternatif atau merupakan aksesori USB Type-C ke dock. Sambungkan dok ke sistem.

4. Konfirmasikan bahwa simpul perangkat ditambahkan di Manajer Perangkat. Untuk informasi selengkapnya, lihat Cara mengonfirmasi penambahan perangkat.

5. Konfirmasikan bahwa fungsi perangkat yang dicolokkan tanpa kesalahan.

6. Putuskan sambungan perangkat (dan dok jika berlaku) dan amati perubahan di Manajer Perangkat. Dok dan perangkat tidak boleh muncul di Manajer Perangkat. Untuk informasi selengkapnya, lihat Cara mengonfirmasi penghapusan perangkat.

7. Balikkan atau balikkan orientasi kabel USB Type-C dan ulangi langkah 3 sampai 6.

Kasus FT 2: Memulai sistem

Berlaku untuk: Sistem, hub, perangkat

Konfirmasikan bahwa produk yang sedang diuji tidak menghambat proses boot sistem normal

1. Mulai ulang sistem pengujian dan masuk ke Windows.

2. Sambungkan perangkat USB berikut ke sistem dengan port Type-C USB yang terekspos:

   • Sistem: Sambungkan perangkat ini ke port USB Type-C yang terekspos pada sistem dengan menggunakan adaptor USB Type-C ke USB Type-A seperti ditunjukkan pada gambar ini.



     • Hub USB
     • Keyboard USB
     • USB 3.0 flash drive

   • Dock: Sambungkan perangkat ini ke port yang terekspos pada dock yang sedang diuji.

     • Hub USB
     • Keyboard USB
     • USB 3.0 flash drive

   • Perangkat: Sambungkan perangkat Anda ke port USB sistem Type-C yang terekspos.

3. Buka Device Manager pada sistem pengujian. Dari Mulai, ketik devmgmt.msc di kotak teks Pencarian .

4. Konfirmasikan bahwa simpul perangkat ditambahkan di Manajer Perangkat. Untuk informasi selengkapnya, lihat Cara mengonfirmasi penambahan perangkat.

5. Mulai ulang sistem; pastikan sistem dimatikan dan dimulai dengan benar. Selidiki kegagalan sistem, jika ada.

6. Untuk pengujian sistem atau docking station

   • Konfirmasikan bahwa UEFI/BIOS mengenali USB flash drive sebagai media yang dapat di-boot dan sistem dapat di-boot darinya.
   • Konfirmasikan bahwa UEFI/BIOS mengenali keyboard USB dan dapat digunakan untuk memasukkan UEFI/BIOS.

7. Setelah sistem dimulai, konfirmasikan bahwa perangkat muncul di Manajer Perangkat, menunjukkan bahwa perangkat tersebut dijumlahkan dengan benar.

8. Validasi fungsionalitas perangkat untuk semua perangkat yang terpasang.

9. Untuk sistem, ulangi langkah 3 hingga 8 dengan menyambungkan dock USB Type-C ke sistem dengan perangkat yang terhubung ke dock.

   • Hub USB
   • Keyboard USB
   • USB 3.0 flash drive

Kasus FT 3: Transisi daya sistem

Berlaku untuk: Sistem, stasiun dok, perangkat

Konfirmasikan bahwa produk tidak memengaruhi transisi daya sistem dan kemampuan bangun dengan beralih dari status daya yang lebih rendah

1. Mulai ulang sistem pengujian dan masuk ke Windows.
2. Pasang hub USB 3.0 ke port usb Type-C yang terbuka pada sistem. Untuk informasi selengkapnya, lihat Cara menyambungkan perangkat ke sistem.
3. Sambungkan perangkat USB ke hub.
4. Buka Device Manager pada sistem pengujian.
5. Konfirmasikan bahwa perangkat ditambahkan di Manajer Perangkat. Untuk informasi selengkapnya, lihat Cara mengonfirmasi penambahan perangkat.
6. Kirim sistem ke status daya yang lebih rendah, seperti Tidur atau Hibernasi, melalui menu mulai atau otomatisasi.
7. Bangunkan sistem dari status daya yang lebih rendah. Jika perangkat mendukung bangun jarak jauh, gunakan perangkat untuk membangunkan sistem. Untuk informasi selengkapnya, lihat Pemecahan masalah kebangkitan sistem. Jika tidak, bangunkan sistem secara normal (dengan menggunakan tombol daya atau keyboard).
8. Konfirmasikan bahwa perangkat masih berfungsi. Untuk informasi selengkapnya, lihat Cara mengonfirmasi fungsionalitas perangkat.

Ulangi pengujian ini untuk status daya sistem lain yang tersedia: Tidur (S3), Hibernate (S4), dan Tidur Hibrid.

Nota

Untuk menyederhanakan transisi ke status daya, gunakan pwrtest.exe yang disertakan dalam Windows Driver Kit (WDK). Untuk informasi selengkapnya, lihat PwrTest.

Kasus FT 4: Penangguhan selektif

Berlaku untuk: Dock, perangkat

Konfirmasikan bahwa perangkat beralih ke penangguhan selektif

1. Sambungkan penganalisis bus USB antara perangkat pengujian dan sistem. Untuk informasi lebih lanjut, lihat Menggunakan Penganalisis untuk mengonfirmasi Penangguhan Selektif.
2. Mulai sesi pengambilan.
3. Izinkan perangkat untuk memasukkan penangguhan selektif. Tunggu selama 15 detik sambil memastikan bahwa tidak ada transfer yang aktif di perangkat. Misalnya, jika perangkat pengujian adalah flash drive, pastikan tidak ada file yang terbuka; untuk keyboard atau mouse, biarkan perangkat dalam keadaan diam.
4. Bangunkan perangkat dari status ditangguhkan selektif dengan melakukan tindakan. Misalnya, pada flash drive, buka file; untuk keyboard, tekan tombol, atau gerakkan mouse.
5. Verifikasi bahwa perangkat memasuki mode penangguhan selektif di penganalisis.

Informasi tambahan tentang penangguhan selektif dapat ditemukan dari sumber-sumber berikut:

• Mengaktifkan penangguhan selektif untuk HID
• Penangguhan selektif untuk perangkat HID yang menggunakan USB
• Mengurai penangguhan selektif

Kasus FT 5: Identifikasi dok pelabuhan

Berlaku untuk: Dock

1. Mulai ulang sistem pengujian dan masuk ke Windows.
2. Sambungkan usb Type-C dock ke sistem.
3. Pastikan status dok teridentifikasi dengan benar.

Kasus FT 6: Negosiasi mode alternatif

Berlaku untuk: Sistem, stasiun dok, perangkat

Mengonfirmasi negosiasi mode alternatif untuk mode yang didukung

1. Mulai ulang sistem pengujian dan masuk ke Windows.

2. Buka Device Manager pada sistem pengujian. Dari Mulai, ketik devmgmt.msc di kotak teks Pencarian .

3. Sambungkan perangkat usb Type-C yang mendukung mode alternatif ke port Type-C USB yang mendukung mode alternatif pada sistem. Pastikan perangkat dan sistem berbagi setidaknya satu mode alternatif dan perangkat didukung atau terhubung ke sumber daya eksternal, jika perlu.

   Nota

   Untuk dongle/adaptor Type-C, pastikan periferal yang sesuai dinyalakan dan terhubung ke ujung dongle/adaptor yang tidakType-C.

4. Konfirmasikan bahwa perangkat mode alternatif ditambahkan di Manajer Perangkat. Dalam beberapa kasus, perangkat mode alternatif mungkin muncul sebagai perangkat Monitor atau perangkat bus lain. Untuk informasi selengkapnya, lihat Cara mengonfirmasi penambahan perangkat.

5. Putuskan sambungan perangkat dan amati perubahan di Manajer Perangkat. Hub dan perangkat tidak boleh lagi muncul di Manajer Perangkat. Untuk informasi selengkapnya, lihat Cara mengonfirmasi penghapusan perangkat.

6. Balikkan atau balikkan orientasi kabel USB Type-C dan ulangi langkah 2-5.

Kasus FT 7: Pengisian daya dan distribusi daya (PD)

Berlaku untuk: Sistem, dok, perangkat yang mendukung protokol pengiriman daya USB

Mengonfirmasi pengisian daya dengan usb Type-C

1. Lakukan pengujian pengiriman daya USB seperti yang didefinisikan oleh USB-IF.

2. Mulai ulang sistem pengujian dan masuk ke Windows.

3. Lakukan langkah-langkah ini untuk sistem:

   1. Sambungkan dua sistem bersama dengan kabel USB Type-C. Konfirmasikan bahwa hanya satu sistem yang menerima arus.
   2. Jika sistem berisi lebih dari satu port usb Type-C, sambungkan dua port usb Type-C pada sistem yang sama dengan kabel USB Type-C. Konfirmasikan bahwa sistem tidak mengisi daya (itu sendiri).
   3. Sambungkan pengisi daya USB Type-C yang dibundel (jika dibundel) ke port USB Type-C sistem. Konfirmasikan bahwa sistem sedang diisi dayanya.
   4. Ulangi langkah 3c dengan pengisi daya USB Type-C dari sumber lain.
   5. Sambungkan perangkat USB Type-C ke port USB Type-C yang tersedia pada sistem. Pastikan perangkat sedang menerima arus.

4. Lakukan langkah-langkah ini untuk dock:

   1. Sambungkan dock ke sistem USB Type-C yang diaktifkan dengan kabel USB Type-C.
   2. Pastikan bahwa dock sedang mengisi daya sistem yang terhubung.

5. Lakukan langkah-langkah ini untuk perangkat:

   1. Sambungkan perangkat ke sistem yang mendukung USB Type-C. Konfirmasikan perangkat menerima daya dari sistem.
   2. (opsional) Sambungkan perangkat ke sistem yang mendukung USB Type-C. Pastikan bahwa perangkat mengisi daya sistem.

Kasus FT 8: Pertukaran peran

Berlaku untuk: Sistem

Mengonfirmasi pertukaran peran

1. Mulai ulang sistem pengujian dan masuk ke Windows.
2. Sambungkan dua sistem bersama dengan kabel USB Type-C.
3. Konfirmasikan peran saat ini dari setiap sistem.
4. Lakukan langkah-langkah yang diperlukan untuk menukar peran.
5. Konfirmasikan perubahan peran saat ini dari setiap sistem.

ST Kasus Pertama: Transisi daya sistem

Berlaku untuk: Sistem, stasiun dok, perangkat

1. Mulai ulang sistem pengujian.
2. Colokkan perangkat USB SuperMUTT ke port Type-C USB yang terekspos.
3. Jalankan pengujian DF - Sleep with IO During:
4. Ulangi langkah 3 dengan perangkat uji USB Type-C.

ST Kasus 2: Transfer Peristiwa

Berlaku untuk: Sistem, stasiun dok, perangkat

1. Mulai ulang sistem pengujian.
2. Colokkan perangkat USB SuperMUTT ke port Type-C USB yang terekspos.
3. Jalankan pengujian DF - Mulai Ulang dan Reboot dengan IO Sebelum dan Sesudah.
4. Ulangi langkah 3 dengan perangkat uji USB Type-C.

Kasus ST 3: Plug and Play (Colok dan Gunakan)

Berlaku untuk: Sistem, stasiun dok, perangkat

1. Mulai ulang sistem pengujian.
2. Colokkan perangkat USB SuperMUTT ke port Type-C USB yang terekspos.
3. Jalankan uji DF - Tidur dan PNP dengan IO Sebelum dan Sesudah.
4. Ulangi langkah 3 dengan perangkat uji USB Type-C.

ST Kasus 4: Topologi perangkat

Berlaku untuk: Sistem, stasiun dok, perangkat

1. Mulai ulang sistem pengujian.

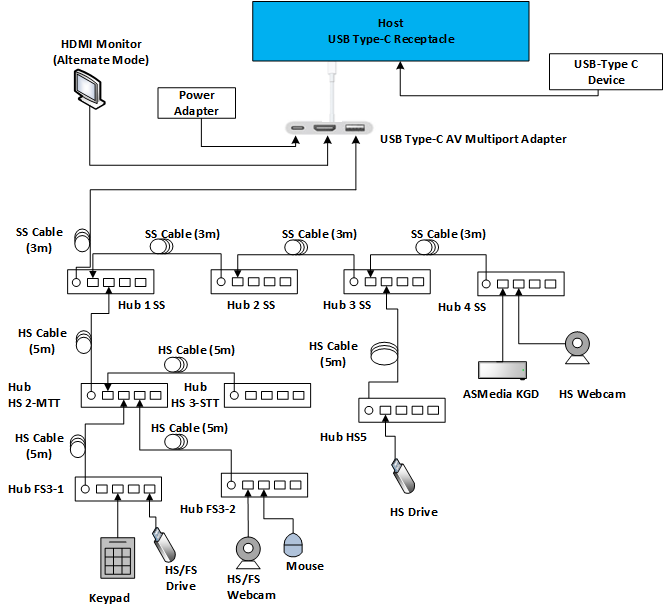

2. Dengan menggunakan adaptor USB Type-C A/V, sambungkan semua port adaptor A/V sehingga semua fungsionalitas dapat digunakan seperti yang ditunjukkan pada gambar ini:



3. Jika sistem yang sedang diuji memiliki lebih banyak port usb Type-C, ulangi langkah 2.

4. Jalankan pengujian DF - Sleep with IO During.

Nota

Selama pengujian, pastikan tidak ada gangguan dari perangkat yang terhubung melalui dongle USB Type-C A/V, seperti distorsi video atau putusnya suara.

Rencana pengujian interoperabilitas sistem fungsional

Durasi yang diharapkan: 20 menit

Tujuan dari rencana ini adalah untuk menentukan apakah sistem dapat bekerja dengan berbagai jenis periferal dan pengisi daya. Rencana pengujian ini berfokus pada pengujian dari sumber selain OEM untuk sistem.

• Sistem: Sistem Windows 10 dengan port Type-C USB yang diekspos.

• Perangkat tambahan

  • USB Type-A ke USB Type-C adapter - USB 3.0 hub - USB mouse - USB 3.0 flash drive
  • Drive penyimpanan USB Type-C
  • Video USB Type-C (dongle dapat digunakan)

• Catu daya: Pengisi daya usb Type-C

• Lakukan FT Case 1: Enumerasi Perangkat untuk dongle USB Type-C. Verifikasi bahwa setiap perangkat menghitung dan berfungsi seperti yang diharapkan. Gambar ini menunjukkan topologi yang direkomendasikan untuk menguji dongle USB Type A.



• Lakukan FT Case 6: Negosiasi mode alternatif untuk periferal yang tersisa dalam daftar. Verifikasi bahwa setiap perangkat menghitung dan berfungsi seperti yang diharapkan.

• Lakukan versi yang dikurangi dari FT Case 7: Pengisian daya dan pengiriman daya (PD) dengan pengisi daya USB Type-C. Lewati bagian yang memerlukan dua komputer dan hanya validasi bahwa sistem dapat mengisi daya (menerima daya) dengan adaptor daya non-Microsoft.

Rencana pengujian interoperabilitas sistem kegunaan

Durasi yang diharapkan: 60 menit

Tujuan dari rencana ini adalah untuk menentukan apakah sistem ini dapat melakukan skenario pengguna yang paling umum dengan periferal USB Type-C. Rencana pengujian ini membuat asumsi keberhasilan penyelesaian pengujian yang diuraikan dalam rencana pengujian interoperabilitas sistem Fungsional. Rencana pengujian kegunaan berfokus pada skenario pengguna, sistem, dan perangkat umum.

• Sistem: Sistem Windows 10 dengan port Type-C USB yang diekspos.

• Perangkat tambahan

  • USB Type-A ke USB Type-C adapter - USB 3.0 hub - USB mouse - USB 3.0 flash drive
  • Drive penyimpanan USB Type-C
  • Video USB Type-C (dongle dapat digunakan)
  • Dongle USB Type-C A/V (termasuk video, USB, dan mungkin audio sebagai adaptor tunggal)

• Catu daya: Dua pengisi daya USB Type-C dari pemasok yang berbeda.

• Lakukan FT Kasus 3: Transisi Daya Sistem untuk setiap periferal dalam daftar dengan dongle USB ke Type-C. Verifikasi bahwa setiap perangkat menghitung dan berfungsi seperti yang diharapkan sebelum dan sesudah status daya sistem berubah.

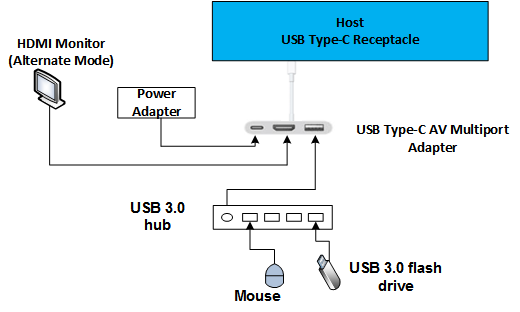

  • Konfigurasikan adaptor USB Type-A ke USB Type-C seperti yang ditunjukkan pada gambar ini:



  • Konfigurasikan dongle USB Type-C A/V seperti yang ditunjukkan pada gambar ini.



• Lakukan FT Case 2: System Boot hanya dengan dongle USB Type-C A/V yang dikonfigurasi seperti yang ditunjukkan pada gambar sebelumnya dan validasi skenario ini:

  • Sistem melakukan booting dengan semua perangkat yang terhubung dan tampilan video di monitor yang terhubung melalui dongle USB Type-C A/V.
  • Boot sistem dari disk USB yang terpasang melalui dongle USB Type-C A/V.

Rencana pengujian interoperabilitas penuh

Durasi yang diharapkan: 180+ menit

Rencana pengujian interoperabilitas penuh mencakup serangkaian skenario pengguna yang lebih besar. Jalankan pengujian ini saat sistem perangkat bersiap untuk sertifikasi USB-IF.

• Sistem

  • Sistem Windows 10 dengan port usb Type-C yang diekspos.
  • Sistem Windows 10 lain dengan port usb Type-C yang terbuka. Kami merekomendasikan sistem dari lini produk lain atau OEM.

• Perangkat tambahan

  • USB Type-A ke Type-C - USB Type-A ke USB Type-C - USB 3.0 hub - USB mouse - USB 3.0 flash drive
  • USB Type-C storage drive - USB Type-C video (dongle dapat digunakan) - USB Type-C A/V dongle (menggabungkan video, audio, dan USB sebagai satu unit)

• Catu daya: Dua pengisi daya USB Type-C dari pemasok yang berbeda.

• Lakukan semua kasus uji stres fungsi. Konfigurasi yang disarankan untuk USB Type-C A/V ditampilkan dalam gambar ini:



Cara mengonfirmasi penambahan perangkat

• Identifikasi pengontrol host USB tempat perangkat Anda terhubung.

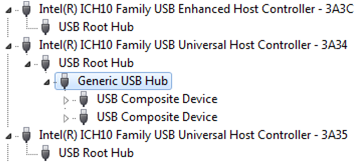

• Pastikan perangkat baru muncul di bawah simpul yang benar di Manajer Perangkat.
• Untuk hub USB 3.0 yang terhubung ke port USB 3.0, harapkan untuk melihat dua perangkat: satu perangkat yang terhubung ke USB 3.0 dan satu perangkat lain yang terhubung ke hub kecepatan penuh.

Cara mengonfirmasi penghapusan perangkat

• Identifikasi perangkat Anda di Manajer Perangkat.
• Lakukan langkah pengujian untuk menghapus perangkat dari sistem.
• Konfirmasikan bahwa perangkat tidak lagi ada di Manajer Perangkat.
• Untuk hub USB 3.0, periksa apakah kedua perangkat (SuperSpeed dan hub pendamping) dihapus. Kegagalan untuk menghapus perangkat dalam hal ini mungkin merupakan kegagalan perangkat. Semua komponen yang terlibat harus diselidiki untuk melakukan triase akar penyebab yang sesuai.

Cara mengonfirmasi fungsionalitas perangkat

• Jika perangkat adalah hub USB, pastikan perangkat yang berada di hilir hub berfungsi. Verifikasi bahwa perangkat lain dapat disambungkan ke port yang tersedia di hub.
• Jika perangkat adalah perangkat HID, uji fungsionalitasnya. Pastikan bahwa keyboard USB dapat mengetik, mouse USB dapat menggerakkan kursor, dan perangkat permainan berfungsi di panel kontrol pengontrol permainan.
• Perangkat audio USB harus memutar dan/atau merekam suara.
• Perangkat penyimpanan harus dapat diakses dan harus dapat menyalin file berukuran 200MB atau lebih.
• Jika perangkat memiliki beberapa fungsi, seperti memindai dan mencetak &, pastikan untuk menguji fungsi pemindaian dan pencetakan.
• Jika perangkat adalah USB Type-C, konfirmasikan mode USB dan alternatif yang berlaku berfungsi.

Cara menyambungkan perangkat ke Sistem

• Pastikan bahwa perangkat USB 3.x menggunakan kabel USB 3.x yang sesuai dengan perangkat pengujian.
• Jika sistem tidak mengenali perangkat, periksa kabel atau konektor yang buruk dengan menyambungkan perangkat dengan kabel yang berbeda dengan jenis yang sama.

Pemecahan masalah menghidupkan sistem

Untuk memecahkan masalah perangkat yang tidak dapat membangunkan sistem:

• Konfirmasikan bahwa perangkat mampu bangun.
• Pastikan bahwa pengontrol host, tempat perangkat terpasang, disiapkan untuk membangunkan sistem.

Pemecahan masalah status daya yang hilang

Jika sistem pengujian Anda tidak dapat mencapai status Tidur atau Hibernate, pastikan bahwa semua perangkat dalam sistem telah menginstal driver perangkat terbaru. Salah satu penyebab paling umum adalah kartu video yang tidak didukung dalam sistem.

Menggunakan ETW untuk mencatat masalah

Untuk mengaktifkan ETW untuk port USB 2.0, lihat ETW di tumpukan inti USB Windows 7.

Untuk mengaktifkan pengelogan USB 3.0, lakukan perintah berikut sebagai gantinya (atau lihat Cara mengambil jejak peristiwa USB dengan Logman):

logman start usbtrace -ets -o usbtrace.etl -nb 128 640 -bs 128
logman update usbtrace -ets -p Microsoft-Windows-USB-UCX Default
logman update usbtrace -ets -p Microsoft-Windows-USB-USBHUB3 Default

Setelah log ditangkap, lakukan skenario pengujian.

Hentikan pelacakan dengan menggunakan perintah ini:

logman stop usbtrace -ets

Menggunakan penganalisis untuk mengonfirmasi penangguhan selektif

Untuk menganalisis lalu lintas USB 2.0 dan 3.0, Anda memerlukan perangkat USB Analyzer seperti LeCroy Voyager M3i, Advisor T3, atau TotalPhase Beagle 5000. Penganalisis ini mampu menangkap dan menampilkan informasi status tautan yang diperlukan untuk mengonfirmasi fungsionalitas penangguhan selektif.

Misalnya, setelah menangkap lalu lintas dengan penganalisis TotalPhase, Anda akan melihat peristiwa yang mirip dengan yang berikut ini dalam output:

Ketika pengujian mengharuskan perangkat memasuki status ditangguhkan, Anda harus dapat menghubungkan kejadian <Tangguhkan> dengan waktu saat Anda mengharapkan perangkat memasuki status tersebut.

Menggunakan penganalisis untuk mengonfirmasi transisi LPM U1 dan U2

Jejak penganalisis harus secara eksplisit menunjukkan setiap transisi status tautan: pernyataan ditampilkan sebagai "Rx U0 -> U2" dalam kejadian tersebut. Misalnya, dengan menggunakan perangkat lunak LeCroy, di tab Laporan , pilih Tampilan Pengaturan Waktu Status Tautan USB3. Opsi ini memperlihatkan status tautan pada sumbu waktu. Terkadang, penganalisis mungkin tidak menunjukkan transisi U1 ke U2 dengan benar. Anda mungkin melihat status tautan beralih ke U1 tetapi pulih dari U2.

Menonaktifkan penangguhan selektif di Manajer Perangkat

Untuk menonaktifkan penangguhan selektif pada perangkat USB di Device Manager, pertama-tama temukan node perangkat di pohon perangkat. Dalam contoh ini, nonaktifkan penangguhan selektif di hub:

Klik kanan perangkat dan pilih Properti. Lalu pilih tab Manajemen Daya .

Untuk menonaktifkan penangguhan selektif, pastikan kotak centang Izinkan komputer mematikan perangkat ini untuk menghemat daya tidak dicentang.

Membalik atau membalikkan kabel Type-C USB

Kabel USB Type-C dimaksudkan untuk mempertahankan fungsionalitas pengguna terlepas dari orientasi kabel. Membalik atau membalik kabel dicapai dengan melepas kabel, memutarnya 180 derajat dan memasukkan kembali kabel.

Melaporkan hasil pengujian

Berikan detail berikut:

• Daftar pengujian (berurutan) yang dilakukan sebelum pengujian yang gagal.
• Daftar harus menentukan pengujian yang gagal atau lulus.
• Sistem, perangkat, dok, atau hub yang digunakan untuk pengujian. Sertakan merek, model, dan Situs Web sehingga kita bisa mendapatkan informasi tambahan, jika diperlukan.
