Pengontrol Jaringan dengan Klaster Failover

Berlaku untuk: ✅ Windows Server 2025, ✅ Azure Local 2311.2 and later

Mulai dari Windows Server 2025, infrastruktur Software Defined Networking menggunakan ruang yang lebih kecil untuk Network Controller (NC), salah satu komponen infrastruktur inti. NC sekarang dapat diterapkan langsung pada host sebagai layanan Failover Clustering. Infrastruktur berbasis Service Fabric terus didukung. Artikel ini memberikan gambaran umum tentang keberlangsungan tinggi Pengontrol Jaringan menggunakan Pengelompokan Failover, cara kerjanya dengan Penyeimbang Beban Perangkat Lunak dan Gateway, serta perbedaannya dengan Pengontrol Jaringan pada Service Fabric.

Dimulai dengan Azure Local 2311.2, infrastruktur Jaringan yang Ditentukan Perangkat Lunak menggunakan jejak yang lebih kecil untuk Network Controller (NC), salah satu komponen infrastruktural inti. NC sekarang dapat diterapkan langsung pada host sebagai layanan Failover Clustering. Infrastruktur berbasis Service Fabric terus didukung. Artikel ini memberikan gambaran umum tentang keberlangsungan tinggi Pengontrol Jaringan menggunakan Pengelompokan Failover, cara kerjanya dengan Penyeimbang Beban Perangkat Lunak dan Gateway, serta perbedaannya dengan Pengontrol Jaringan pada Service Fabric.

Pengontrol Jaringan sebagai peran

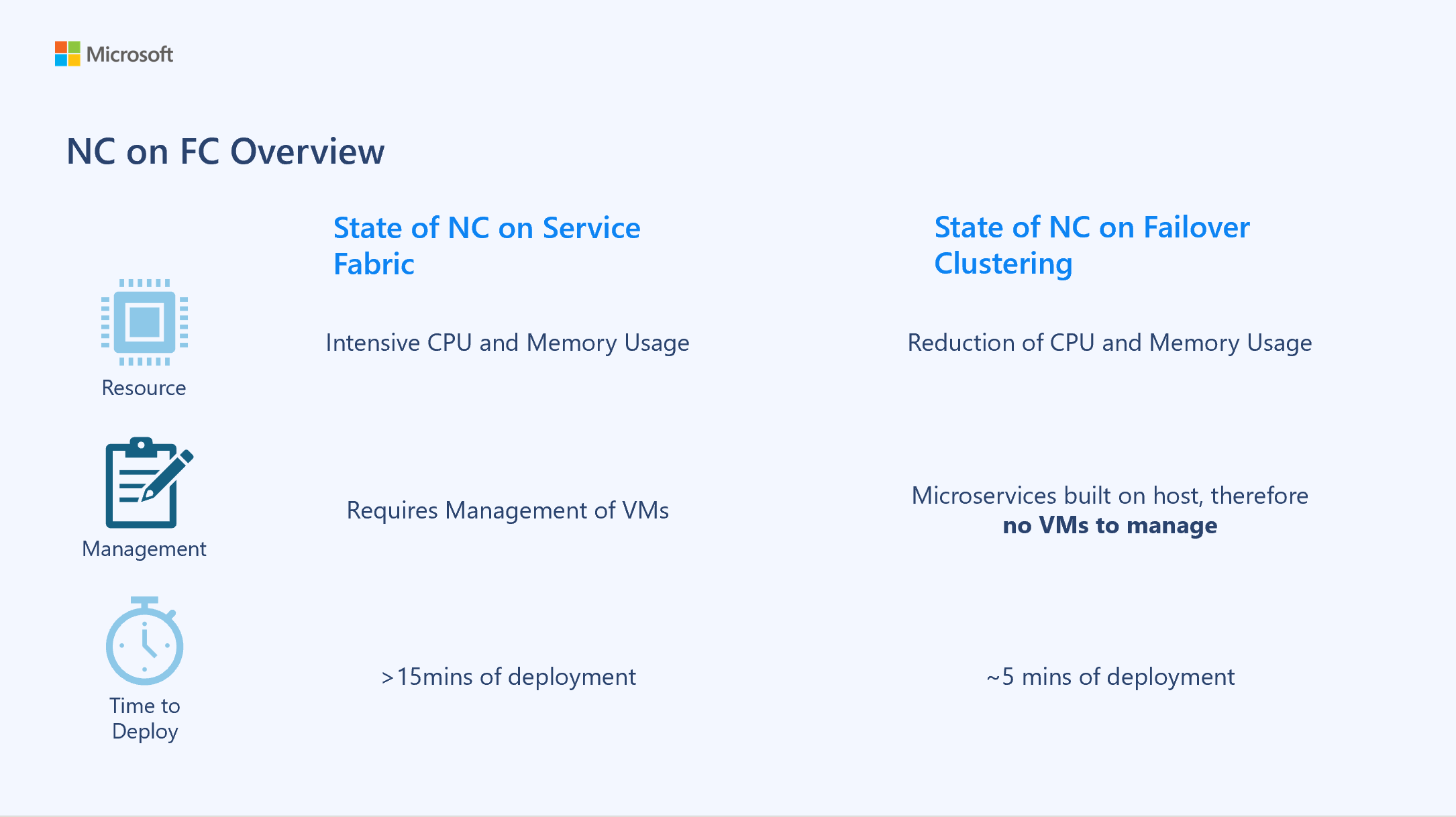

Pengontrol Jaringan adalah komponen utama ekosistem SDN. Ini memungkinkan Anda untuk menyebarkan dan mengelola konfigurasi jaringan penyewa Anda, termasuk jaringan virtual, jaringan logis, dan keamanan jaringan. Di versi Windows Server dan Azure Local sebelumnya, Pengontrol Jaringan harus dihosting di dalam VM. Penyebaran sumber daya berbasis VM adalah proses yang memakan waktu dan menghabiskan banyak sumber daya. VM membutuhkan lebih banyak CPU dan Memori, sumber daya yang dapat dihabiskan untuk beban kerja aplikasi inti Anda. Dimulai dengan Windows Server 2025 dan Azure Local 2311.2, layanan NC akan terintegrasi secara native dengan mesin host menggunakan Klasterisasi Failover, membebaskan sumber daya untuk beban kerja Anda yang lain. Ilustrasi berikut memberikan gambaran umum tentang perbedaan utama antara NC pada Service Fabric dan NC pada Failover Clustering.

Architecture

Dengan Pengontrol Jaringan pada Pengklusteran Failover, semua layanan mikro Pengontrol Jaringan sekarang terkandung dalam grup sumber daya kluster failover. Layanan mikro SDN menggunakan database tunggal dan partisi tunggal, bukan tiga database yang diduplikasi di 3 VM saat menggunakan Service Fabric. Dengan setiap layanan mikro SDN sebagai grup sumber daya Pengklusteran Failover, ada pengurangan pemanfaatan CPU dan penggunaan penyimpanan yang signifikan.

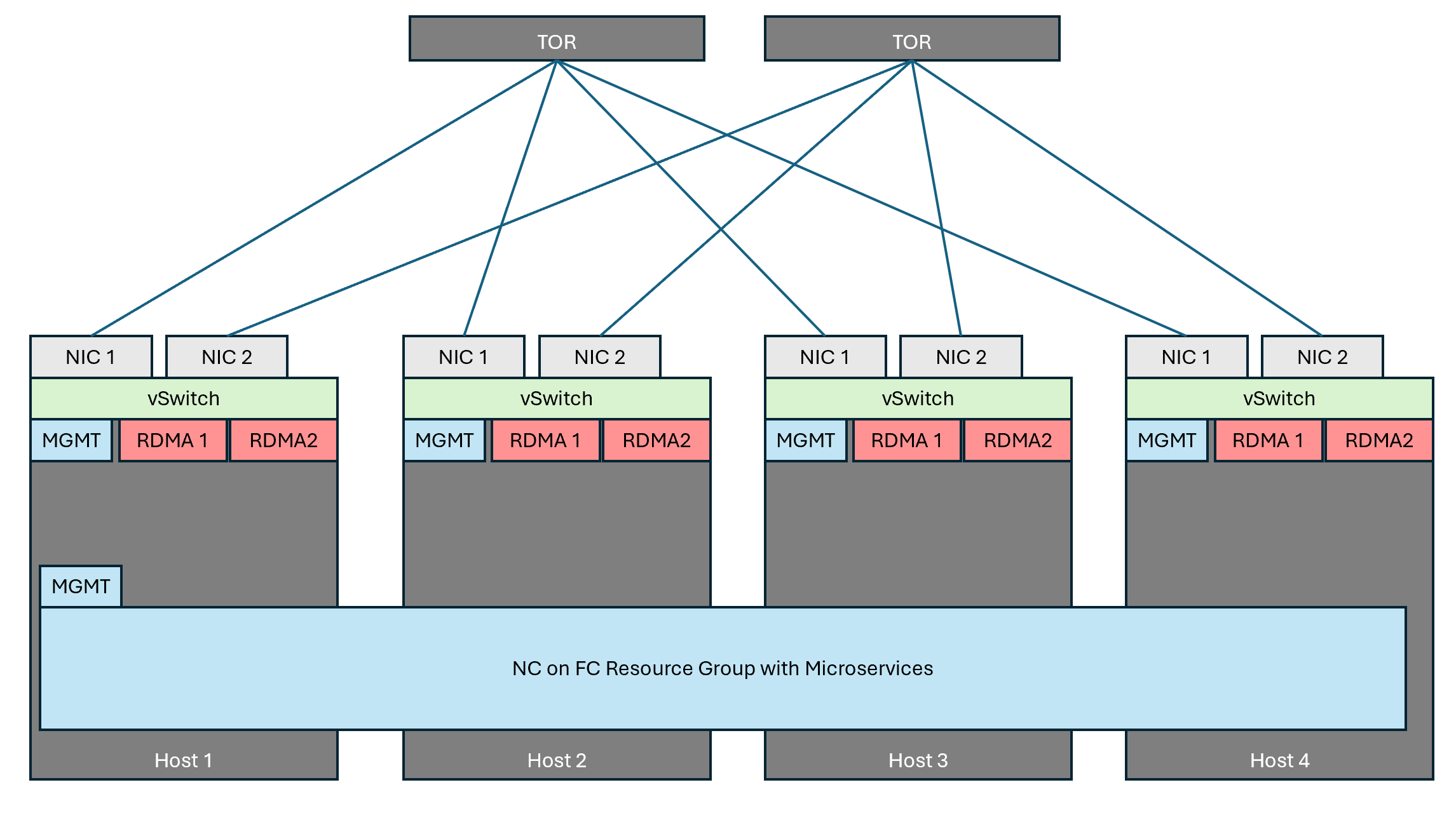

Pengendali Jaringan dan semua layanannya ditetapkan sebagai satu grup Kluster Failover di seluruh server dalam kluster Jaringan Terdifinisi Perangkat Lunak Anda. Misalnya, topologi jaringan Anda mencakup empat server yang dikelompokkan bersama dengan satu Sakelar Top-of-Rack (ToR), dan komponen Pengontrol Jaringan sebagai Sumber Daya Generik Klaster Failover tersebar di semua server. Alih-alih menggunakan tiga VM pada versi sebelumnya, setiap layanan mikro Pengendali Jaringan memiliki ketersediaan tinggi sebagai Grup Sumber Daya Kluster Failover. Diagram berikut menunjukkan penyebaran 4 simpul dengan Pengontrol Jaringan pada Pengklusteran Failover.

Grup sumber daya memiliki persyaratan provisi yang sama dengan VM NC. Layanan Mikro API memerlukan alamat IP mengambang di jaringan manajemen Anda dan pendaftaran DNS masih didukung.

Ketersediaan Tinggi

Dengan Pengontrol Jaringan pada Pengklusteran Failover, kepemilikan sumber daya dikaitkan dengan simpul tertentu dalam Kluster Failover. Ketika server tidak berfungsi, grup sumber daya ditransfer ke simpul lain dalam kluster. Replikasi data dilakukan melalui infrastruktur dasar dari Pengelompokan Failover yang merupakan Replika Penyimpanan. Untuk mempelajari selengkapnya tentang Pengklusteran Failover dan Replika Penyimpanan, lihat sumber daya berikut ini:

Penyeimbangan Beban Perangkat Lunak dan Gateway

Transisi dari Service Fabric ke Pengklusteran Failover ini hanya memengaruhi layanan Network Controlling kami. Peran virtualisasi fungsi jaringan lainnya, seperti Load Balancer Perangkat Lunak dan Gateway masih dihosting di Komputer Virtual. Pengontrol Jaringan pada Pengklusteran Failover tidak memengaruhi perilaku atau operasi dari peran-peran virtualisasi fungsi jaringan lainnya. Untuk detail selengkapnya tentang Penyeimbangan Beban Perangkat Lunak dan Gateway, kunjungi tautan berikut:

Langkah selanjutnya

Mulai sebarkan Pengontrol Jaringan dengan Pengklusteran Failover di lingkungan Jaringan yang Ditentukan Perangkat Lunak Anda, lihat Menyebarkan Pengontrol Jaringan dengan Pengklusteran Failover.

Untuk mempelajari selengkapnya tentang persyaratan dan opsi konfigurasi, lihat Merencanakan Penyebaran SDN.
