Penyetelan Performa Subsistem Jaringan

Anda dapat menggunakan topik ini untuk gambaran umum subsistem jaringan dan untuk tautan ke topik lain dalam panduan ini.

Note

Selain topik ini, bagian berikut dari panduan ini memberikan rekomendasi penyetelan performa untuk perangkat jaringan dan tumpukan jaringan.

• Memilih Adapter Jaringan
• Mengonfigurasi Urutan Antarmuka Jaringan
• Adaptor Jaringan Penyetelan Performa
• Penghitung KinerjaNetwork-Related
• Alat Performa untuk Beban Kerja Jaringan

Penyetelan performa subsistem jaringan, terutama untuk beban kerja intensif jaringan, dapat melibatkan setiap lapisan arsitektur jaringan, yang juga disebut tumpukan jaringan. Lapisan-lapisan ini dibagi secara luas menjadi bagian berikut.

1. Antarmuka jaringan. Ini adalah lapisan terendah dalam tumpukan jaringan, dan berisi driver jaringan yang berkomunikasi langsung dengan adaptor jaringan.

2. Spesifikasi Antarmuka Driver Jaringan (NDIS). NDIS mengekspos antarmuka untuk driver di bawahnya dan untuk lapisan di atasnya, seperti Protocol Stack.

3. Tumpukan Protokol. Tumpukan protokol menerapkan protokol seperti TCP/IP dan UDP/IP. Lapisan-lapisan ini mengekspos antarmuka lapisan transportasi untuk lapisan di atasnya.

4. Driver Sistem. Klien-klien ini biasanya menggunakan ekstensi data transportasi (TDX) atau antarmuka Winsock Kernel (WSK) untuk memperlihatkan antarmuka kepada aplikasi mode pengguna. Antarmuka WSK diperkenalkan di Windows Server 2008 dan Windows® Vista, dan diekspos oleh AFD.sys. Antarmuka meningkatkan performa dengan menghilangkan peralihan antara mode pengguna dan mode kernel.

5. aplikasiUser-Mode. Ini biasanya solusi Microsoft atau aplikasi kustom.

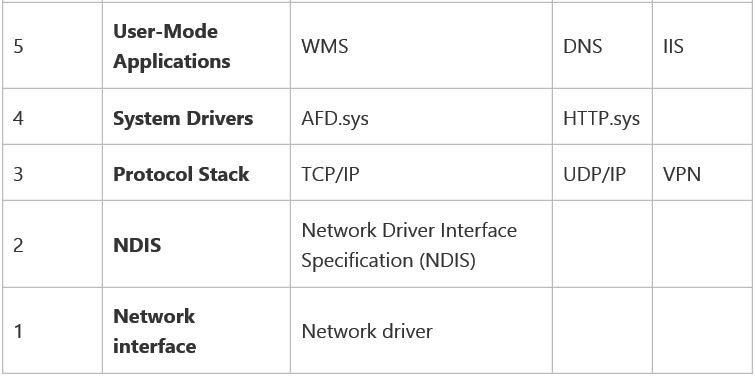

Tabel di bawah ini menyediakan ilustrasi vertikal lapisan tumpukan jaringan, termasuk contoh item yang berjalan di setiap lapisan.
