Perencanaan Situs MultiPoint Services

Anda harus mempertimbangkan lokasi di mana satu atau beberapa komputer yang menjalankan Layanan MultiPoint dan stasiun terkait akan disebarkan.

Komputer yang menjalankan peran Layanan MultiPoint harus memiliki akses mudah ke catu daya dan ke perangkat periferal yang terhubung langsung ke komputer tersebut, seperti printer. Selain itu, komputer yang menjalankan Layanan MultiPoint harus memiliki akses mudah ke koneksi jaringan. Koneksi jaringan diperlukan untuk mengakses Internet, dan jika tersedia, LAN.

Faktor tambahan yang perlu dipertimbangkan meliputi yang berikut ini:

• Apakah sistem MultiPoint Services akan disiapkan di ruangan tertentu, atau akan disiapkan pada kereta dorong atau meja beroda, sehingga dapat dipindahkan dari satu tempat ke tempat lain?

  Note

  If you plan to use a mobile setup, you can associate the stations with MultiPoint Services every time you reconnect them to make sure that each keyboard and mouse is associated with the appropriate monitor.

• Apakah stasiun utama akan terletak di samping stasiun lain, atau apakah stasiun tersebut akan terpisah? Misalnya, jika sistem MultiPoint Services disiapkan di ruang kelas, apakah stasiun utama akan berada di meja guru dan stasiun standar yang diposisikan di tempat lain di ruangan? Ketika komputer yang menjalankan Layanan MultiPoint dimulai ulang, stasiun utama akan memiliki akses ke layar startup. Jika Anda khawatir tentang tingkat akses ini dalam pengaturan ruang kelas, Anda mungkin lebih suka menempatkan stasiun utama di meja guru.

• Berapa stasiun yang bisa muat di dalam ruangan?

• Apakah Anda memerlukan jaringan? Solusi server tunggal yang menggunakan koneksi video langsung atau stasiun yang terhubung dengan klien USB zero tidak memerlukan jaringan.

• Apakah ada cukup koneksi jaringan di ruangan untuk mendukung jumlah komputer yang diperlukan yang menjalankan Layanan MultiPoint

• Di mana lokasi stop kontak?

• Apakah Anda memerlukan perangkat tampilan tambahan, seperti proyektor? Jika Anda berencana menggunakan proyektor, apakah proyektor akan menggantung dari langit-langit, atau apakah proyektor akan diposisikan di atas meja?

• Jenis kabel apa yang akan diperlukan, dan berapa banyak yang akan diperlukan?

• Pertimbangkan bagaimana Anda mungkin ingin memperluas di masa mendatang. Apakah Anda akan menambahkan lebih banyak stasiun?

Tata letak dan konfigurasi stasiun

Tata letak fisik situs Anda dapat memengaruhi jenis stasiun pilihan Anda. For more details about the different station types, refer to MultiPoint Stations in this guide. Beberapa jenis stasiun diizinkan pada satu Layanan MultiPoint. Ini memberi Anda fleksibilitas ekstra untuk memenuhi kebutuhan penginstalan Anda.

Tata letak untuk stasiun yang terhubung langsung ke video

• Untuk stasiun yang terhubung langsung ke video, jarak antara monitor dan komputer dibatasi oleh panjang kabel video.

• Menggunakan hub perantara atau hub stasiun yang diasambungkan secara seri didukung untuk mempermudah pemasangan, tetapi tiga adalah jumlah maksimum hub berturut-turut yang direkomendasikan. Ini berarti bahwa jarak maksimum dari komputer ke hub stasiun adalah 15 meter, karena setiap kabel USB 2.0 memiliki panjang maksimum lima meter.

Important

Harus selalu ada setidaknya satu stasiun terhubung video langsung per komputer untuk bertindak sebagai stasiun utama.

Tata letak untuk stasiun yang terhubung dengan klien USB zero

• Menggunakan hub perantara atau hub stasiun yang diasambungkan secara seri didukung untuk mempermudah pemasangan, tetapi tiga adalah jumlah maksimum hub berturut-turut yang direkomendasikan. Ini berarti bahwa jarak maksimum dari komputer ke hub stasiun adalah 15 meter, karena setiap kabel USB 2.0 memiliki panjang maksimum lima meter.

• Jumlah maksimum klien USB zero yang disarankan yang terhubung ke satu hub menengah adalah tiga.

  Note

  Some computers come with a generic hub on the motherboard, which has the effect of adding an additional hub between the root hub of the computer and the station hubs.

• Jika video akan banyak digunakan, disarankan agar Anda menghubungkan tidak lebih dari dua klien USB zero ke port USB di server. Misalnya, jika hub perantara digunakan, hanya dua klien USB zero yang harus terhubung ke hub tersebut. Atau jika Anda menghubungkan klien zero USB secara daisy, hanya dua klien zero USB yang boleh dihubungkan bersama. Penambahan setiap klien USB zero ke port USB di server mengurangi bandwidth video yang tersedia.

• Jika Anda berencana untuk menyambungkan lebih dari tiga klien USB zero ke satu port USB di server, disarankan menggunakan USB 3.0 antara server dan hub perantara.

Note

Disarankan agar Anda memverifikasi performa dengan menggunakan aplikasi dan perangkat keras Anda untuk memutuskan berapa banyak klien USB zero yang dapat Anda sambungkan ke port USB di server.

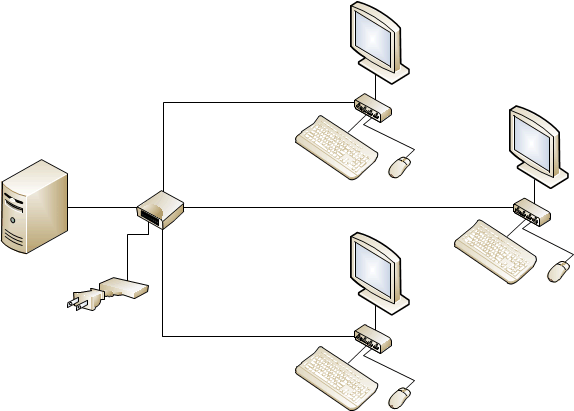

Figure 5 MultiPoint Services system with three USB zero clients connected to a single intermediate hub

Tata letak untuk stasiun yang terhubung dengan RDP-over-LAN

Tidak ada batasan jarak fisik untuk klien LAN. Selama berada di LAN, mereka dapat terhubung ke sistem Layanan MultiPoint.

Menggunakan hub tambahan

Hub tambahan dapat digunakan untuk mempermudah penginstalan. Ada tiga jenis hub yang digunakan pada sistem MultiPoint Services:

• Station hubs

• Intermediate hubs

• Downstream hubs

Station hubs

Hub stasiun adalah hub eksternal yang telah dikaitkan dengan stasiun MultiPoint Services. Minimal, hub stasiun akan memiliki keyboard yang dicolokkan ke dalamnya. Ini mungkin juga memiliki periferal tambahan yang terpasang. Hub stasiun dapat menjadi hub USB generik yang sesuai dengan spesifikasi USB 2.0 atau yang lebih baru. Hub stasiun harus diberi daya dari luar jika perangkat bertenaga tinggi akan dicolokkan ke dalamnya.

Root hub A USB hub that is built-in to the host controller on a computer's motherboard is known as a root hub. Hub stasiun umumnya dicolokkan ke hub akar pada komputer yang menjalankan Layanan MultiPoint.

Note

Hub akar tidak boleh digunakan sebagai hub stasiun. Ketika port USB terpasang di komputer, seringkali tidak mungkin untuk menentukan hub root USB mana yang terhubung secara internal. Dengan demikian, jika Anda mencolokkan keyboard dan mouse stasiun kerja langsung ke port USB komputer, Anda mungkin benar-benar mencolokkan keyboard dan mouse ke root hub USB yang berbeda. Untuk menjamin bahwa keyboard dan mouse berada di hub yang sama, colokkan hub stasiun ke port USB komputer, lalu colokkan keyboard dan mouse ke hub tersebut.

Stasiun rantai daisy Mungkin lebih mudah untuk menghubungkan hub stasiun ke hub stasiun lain daripada langsung ke komputer. Ini memungkinkan Anda untuk menghubungkan hub USB ke hub stasiun yang sudah dicolokkan ke komputer, sehingga Anda memiliki hub stasiun yang terpasang ke hub stasiun lain.

Seharusnya tidak ada lebih dari tiga klien USB zero atau hub stasiun daisy yang ditautkan secara berturut-turut. Perlu diperhatikan bahwa bandwidth USB tidak terlampaui ketika melakukan daisy chaining hub stasiun.

Figure 6 MultiPoint Services system with daisy-chained stations

Intermediate hubs

Hub perantara adalah hub yang berada di antara server dan hub stasiun. Biasanya digunakan untuk meningkatkan jumlah port yang tersedia untuk hub stasiun atau untuk memperpanjang jarak stasiun dari komputer. Disarankan agar tidak lebih dari dua hub perantara digunakan antara hub stasiun dan server.

Hub menengah harus USB 2.0 atau yang lebih baru, dan harus didukung secara eksternal. USB 3.0 direkomendasikan antara server dan hub perantara jika Anda menghubungkan lebih dari tiga klien USB zero ke hub perantara.

Downstream hubs

Hub hilir terhubung ke hub stasiun untuk menambahkan lebih banyak port yang tersedia untuk perangkat stasiun. Hub hilir dapat didukung secara eksternal atau didukung bus, tergantung pada perangkat yang dicolokkan ke hub.

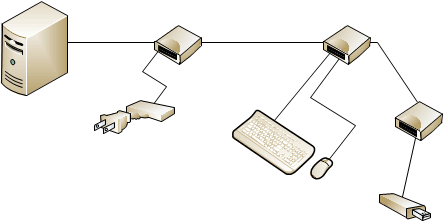

Figure 7 MultiPoint Services system with an intermediate hub, a station hub, and a downstream hub

Pengguna, stasiun, dan komputer

Jumlah stasiun yang Anda perlukan tergantung pada jumlah orang yang harus mengakses komputer yang menjalankan Layanan MultiPoint secara bersamaan. Demikian pula, jumlah komputer yang menjalankan Layanan MultiPoint yang Anda butuhkan tergantung pada jumlah total stasiun yang diperlukan. Stasiun yang terhubung melalui video langsung, stasiun yang terhubung melalui USB-zero-client, dan stasiun yang terhubung melalui RDP-over-LAN semuanya dianggap sebagai stasiun. Selain itu, jika fungsionalitas layar terpisah digunakan, setiap setengahnya dianggap sebagai stasiun.

Power considerations

Komponen berikut memerlukan akses ke strip daya atau outlet:

• Server
• Monitors
• Hub menengah (jika digunakan)
• Beberapa klien USB zero
• Perangkat USB bertenaga, seperti beberapa perangkat penyimpanan eksternal dan drive DVD

Contoh tata letak sistem MultiPoint Services

Tergantung pada furnitur yang tersedia, ukuran ruangan, jumlah komputer yang menjalankan Layanan MultiPoint, dan stasiun di ruangan, ada berbagai cara agar stasiun fisik dapat diatur. Diagram berikut mengilustrasikan lima kemungkinan alternatif.

Note

Beberapa diagram ini memperlihatkan proyektor yang tersambung ke sistem MultiPoint Services. Ini hanyalah contoh; termasuk proyektor dalam sistem Layanan MultiPoint bersifat opsional.

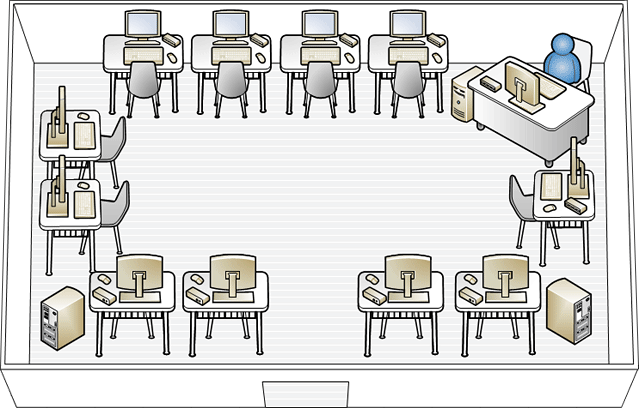

Computer lab In this setup, the stations are arranged around the walls of the room, with the students facing the walls.

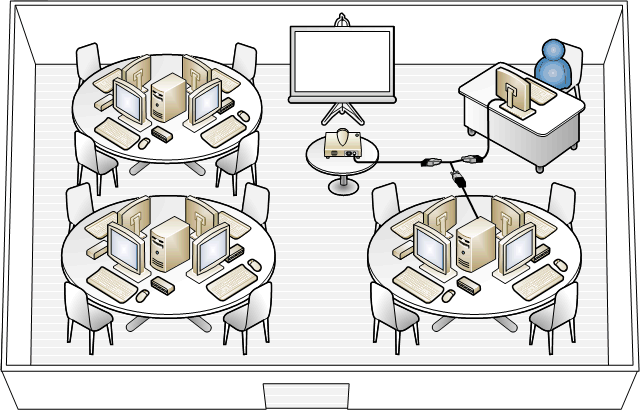

Groups In this setup, there are three computers that are running MultiPoint Services, with stations clustered around each computer.

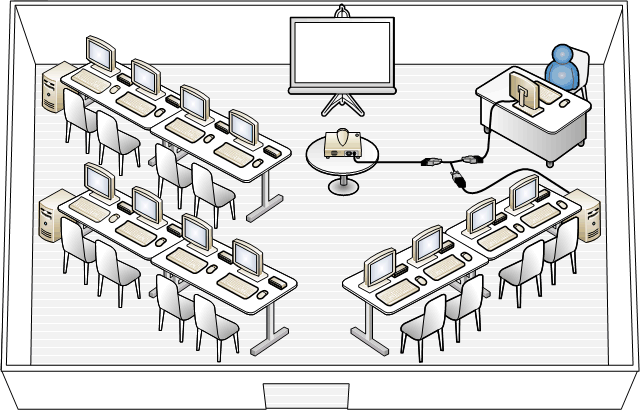

Lecture room In this setup, the stations are set up in rows. Keuntungan dari pengaturan ini adalah bahwa semua siswa menghadapi instruktur.

Activity center This setup consists of a traditional lecture-room layout for the desks, and it has a separate area with a single computer that is running MultiPoint Services with its associated stations.

Kantor bisnis kecil Dalam penyiapan ini, komputer yang menjalankan Layanan MultiPoint ditempatkan di lokasi pusat dan pengguna di seluruh kantor tersambung ke sana dengan menggunakan jaringan area lokal (LAN).
