Tampilan dua panel

Tampilan dua panel adalah kontrol tata letak yang membantu Anda mengelola tampilan aplikasi yang memiliki 2 area konten berbeda, seperti tampilan daftar/detail.

Apakah ini kontrol yang tepat?

Gunakan tampilan dua panel saat Anda memiliki dua area konten yang berbeda tetapi terkait dan:

• Konten harus secara otomatis mengatur ulang dan mengubah ukuran agar paling sesuai dengan jendela.
• Area sekunder konten harus ditampilkan/disembunyikan berdasarkan ruang yang tersedia.

Jika Anda perlu menampilkan dua area konten tetapi tidak memerlukan perubahan ukuran dan pengaturan ulang yang disediakan oleh tampilan dua panel, pertimbangkan untuk menggunakan tampilan Pisahkan sebagai gantinya.

Untuk opsi navigasi, gunakan tampilan Navigasi.

Cara kerjanya

Tampilan dua panel memiliki dua panel tempat Anda menempatkan konten Anda. Ini menyesuaikan ukuran dan pengaturan panel tergantung pada ruang yang tersedia untuk jendela. Tata letak panel yang mungkin ditentukan oleh enumerasi TwoPaneViewMode :

Nilai enum	Description
SinglePane	Hanya satu panel yang diperlihatkan, seperti yang ditentukan oleh properti PanePriority .
Wide	Panel diperlihatkan berdampingan, atau satu panel diperlihatkan, seperti yang ditentukan oleh properti WideModeConfiguration .
Tall	Panel diperlihatkan di bagian atas bawah, atau satu panel diperlihatkan, seperti yang ditentukan oleh properti TallModeConfiguration .

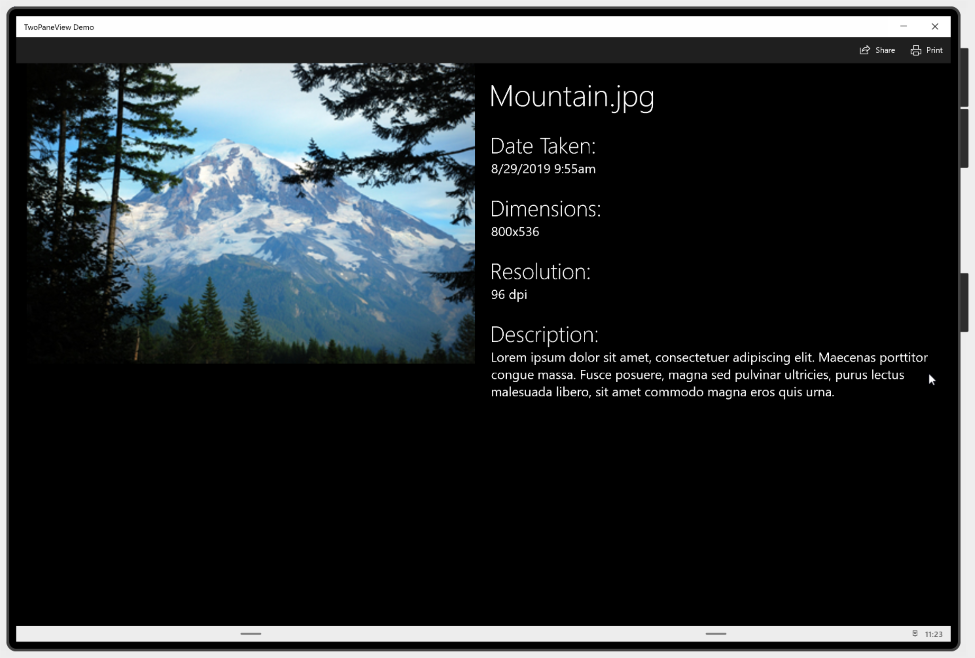

Aplikasi di mode layar lebar.

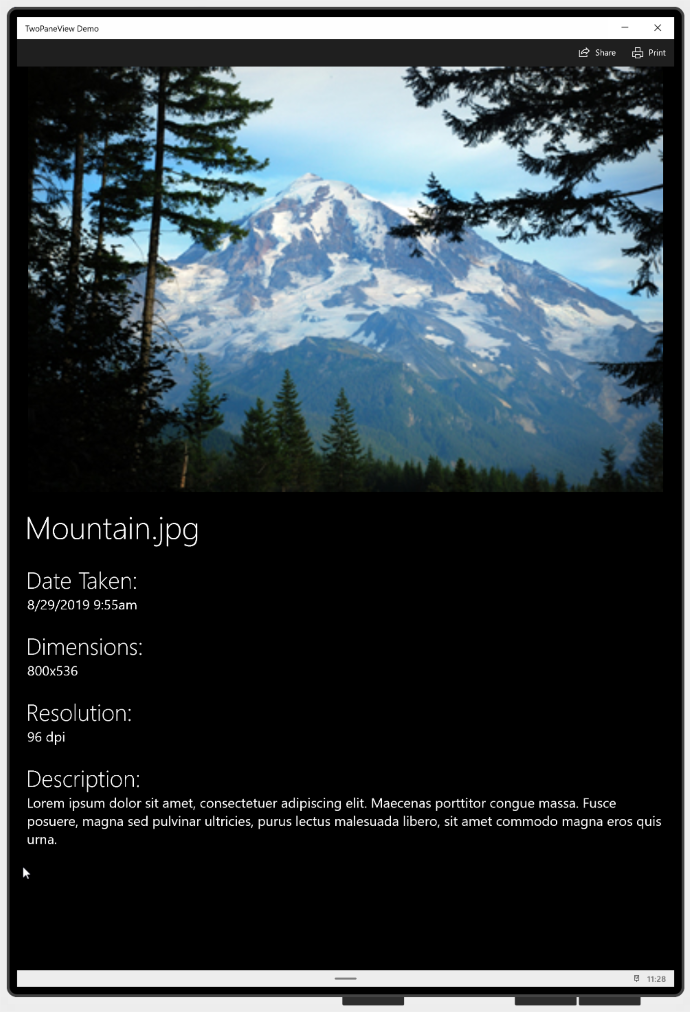

Aplikasi dalam mode tinggi.

Anda mengonfigurasi tampilan dua panel dengan mengatur PanePriority untuk menentukan panel mana yang diperlihatkan saat hanya ada ruang untuk satu panel. Kemudian, Anda menentukan apakah Pane1 ditampilkan di bagian atas atau bawah untuk jendela tinggi, atau di sebelah kiri atau kanan untuk jendela lebar.

Tampilan dua panel menangani ukuran dan susunan panel, tetapi Anda masih perlu membuat konten di dalam panel beradaptasi dengan perubahan ukuran dan orientasi. Lihat Tata letak responsif dengan panel XAML dan Tata Letak untuk informasi selengkapnya tentang membuat antarmuka pengguna adaptif.

Membuat tampilan dua panel

• API Penting:Kelas TwoPaneView

XAML ini menunjukkan cara membuat dasar TwoPaneView.

<TwoPaneView>
    <TwoPaneView.Pane1>
        <Grid Background="{ThemeResource LayerFillColorDefaultBrush}">
            <TextBlock Text="Pane 1" Margin="24"
                       Style="{ThemeResource HeaderTextBlockStyle}"/>
        </Grid>
    </TwoPaneView.Pane1>

    <TwoPaneView.Pane2>
        <Grid Background="{ThemeResource LayerFillColorAltBrush}">
            <TextBlock Text="Pane 2" Margin="24"
                       Style="{ThemeResource HeaderTextBlockStyle}"/>
        </Grid>
    </TwoPaneView.Pane2>
</TwoPaneView>

TwoPaneView tidak harus menjadi elemen akar tata letak halaman Anda. Bahkan, Anda akan sering menggunakannya di dalam kontrol NavigationView yang menyediakan navigasi keseluruhan untuk aplikasi Anda. TwoPaneView dapat menyesuaikan diri dengan tepat terlepas dari posisinya di pohon XAML.

Menambahkan konten ke panel

Setiap panel dari tampilan dua panel dapat memuat satu XAML UIElement. Untuk menambahkan konten, Anda biasanya menempatkan panel tata letak XAML di setiap panel, lalu menambahkan kontrol dan konten lain ke panel. Panel dapat mengubah ukuran dan beralih antara mode lebar dan tinggi, jadi Anda perlu memastikan konten di setiap panel dapat beradaptasi dengan perubahan ini. Lihat Tata letak responsif dengan panel XAML dan Tata Letak untuk informasi selengkapnya tentang membuat antarmuka pengguna adaptif.

Contoh ini membuat UI aplikasi gambar/info sederhana yang ditampilkan sebelumnya. Konten dapat ditampilkan dalam dua panel, atau digabungkan ke dalam satu panel, bergantung pada berapa banyak ruang yang tersedia. (Saat hanya ada ruang untuk satu panel, Anda memindahkan konten Panel2 ke Panel1, dan membiarkan pengguna menggulir untuk melihat konten tersembunyi apa pun. Anda akan melihat kode untuk ini nanti di bagian Merespons perubahan mode .)

<Grid>
    <Grid.RowDefinitions>
        <RowDefinition Height="Auto" MinHeight="40"/>
        <RowDefinition Height="*"/>
    </Grid.RowDefinitions>

    <CommandBar DefaultLabelPosition="Right">
        <AppBarButton x:Name="Share" Icon="Share" Label="Share" Click="Share_Click"/>
        <AppBarButton x:Name="Print" Icon="Print" Label="Print" Click="Print_Click"/>
    </CommandBar>

    <TwoPaneView
        x:Name="MyTwoPaneView"
        Grid.Row="1"
        MinWideModeWidth="959"
        MinTallModeHeight="863"
        ModeChanged="TwoPaneView_ModeChanged">

        <TwoPaneView.Pane1>
            <Grid x:Name="Pane1Root">
                <ScrollViewer>
                    <StackPanel x:Name="Pane1StackPanel">
                        <Image Source="Assets\LandscapeImage8.jpg"
                               VerticalAlignment="Top" HorizontalAlignment="Center"
                               Margin="16,0"/>
                    </StackPanel>
                </ScrollViewer>
            </Grid>
        </TwoPaneView.Pane1>

        <TwoPaneView.Pane2
            <Grid x:Name="Pane2Root">
                <ScrollViewer x:Name="DetailsContent">
                    <StackPanel Padding="16">
                        <TextBlock Text="Mountain.jpg" MaxLines="1"
                                       Style="{ThemeResource HeaderTextBlockStyle}"/>
                        <TextBlock Text="Date Taken:"
                                       Style="{ThemeResource SubheaderTextBlockStyle}"
                                       Margin="0,24,0,0"/>
                        <TextBlock Text="8/29/2019 9:55am"
                                       Style="{ThemeResource SubtitleTextBlockStyle}"/>
                        <TextBlock Text="Dimensions:"
                                       Style="{ThemeResource SubheaderTextBlockStyle}"
                                       Margin="0,24,0,0"/>
                        <TextBlock Text="800x536"
                                       Style="{ThemeResource SubtitleTextBlockStyle}"/>
                        <TextBlock Text="Resolution:"
                                       Style="{ThemeResource SubheaderTextBlockStyle}"
                                       Margin="0,24,0,0"/>
                        <TextBlock Text="96 dpi"
                                       Style="{ThemeResource SubtitleTextBlockStyle}"/>
                        <TextBlock Text="Description:"
                                       Style="{ThemeResource SubheaderTextBlockStyle}"
                                       Margin="0,24,0,0"/>
                        <TextBlock Text="Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Maecenas porttitor congue massa. Fusce posuere, magna sed pulvinar ultricies, purus lectus malesuada libero, sit amet commodo magna eros quis urna."
                                       Style="{ThemeResource SubtitleTextBlockStyle}"
                                       TextWrapping="Wrap"/>
                    </StackPanel>
                </ScrollViewer>
            </Grid>
        </TwoPaneView.Pane2>
    </TwoPaneView>

    <VisualStateManager.VisualStateGroups>
        <VisualStateGroup x:Name="TwoPaneViewStates">
            <VisualState x:Name="Normal"/>
            <VisualState x:Name="Wide">
                <VisualState.Setters>
                    <Setter Target="MyTwoPaneView.Pane1Length"
                            Value="2*"/>
                </VisualState.Setters>
            </VisualState>
        </VisualStateGroup>
    </VisualStateManager.VisualStateGroups>
</Grid>

Tentukan panel mana yang akan ditampilkan

Saat tampilan dua panel hanya bisa menampilkan satu panel, tampilan tersebut menggunakan properti PanePriority untuk menentukan panel mana yang akan ditampilkan. Secara default, PanePriority diatur ke Panel1. Berikut adalah cara Anda dapat mengatur properti ini di XAML atau dalam kode.

<TwoPaneView x:Name="MyTwoPaneView" PanePriority="Pane2">

MyTwoPaneView.PanePriority = TwoPaneViewPriority.Pane2;

Ukuran jendela

Ukuran panel ditentukan oleh properti Pane1Length dan Pane2Length . Ini menggunakan nilai GridLength yang mendukung ukuran otomatis dan bintang(*). Lihat bagian Properti tata letak dari Tata letak responsif dengan XAML untuk penjelasan tentang ukuran otomatis dan ukuran bintang.

Secara default, Pane1Length diatur ke Auto dan ukurannya sendiri agar sesuai dengan kontennya. Pane2Length diatur ke * dan menggunakan semua ruang yang tersisa.

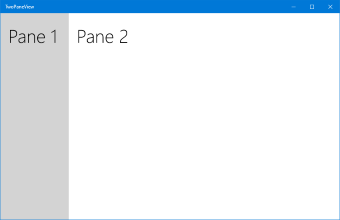

Panel dengan ukuran default

Nilai default berguna untuk tata letak daftar/detail umum, di mana Anda memiliki daftar item di Pane1, dan banyak detail di Pane2. Namun, tergantung pada konten Anda, Anda mungkin lebih suka membagi ruang secara berbeda. Di sini, Pane1Length diatur ke 2* sehingga mendapatkan dua kali lebih banyak ruang seperti Pane2.

<TwoPaneView x:Name="MyTwoPaneView" Pane1Length="2*">

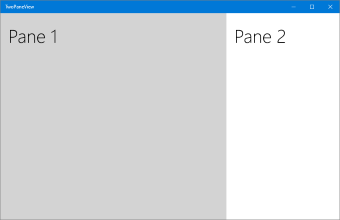

Panel ukuran 2* dan *

Jika Anda mengatur panel untuk menggunakan ukuran otomatis, Anda bisa mengontrol ukuran dengan mengatur tinggi dan lebar Panel yang menyimpan konten panel. Dalam hal ini, Anda mungkin perlu menangani ModeChanged peristiwa dan mengatur batasan tinggi dan lebar konten yang sesuai untuk mode saat ini.

Tampilkan dalam mode lebar atau tinggi

Pada satu layar, mode tampilan dua kolom ditentukan melalui properti MinWideModeWidth dan MinTallModeHeight. Kedua properti memiliki nilai default 641px, sama dengan NavigationView.CompactThresholdWidth.

Tabel ini memperlihatkan bagaimana Height dan Width dari TwoPaneView menentukan mode tampilan mana yang digunakan.

Kondisi Tampilan TwoPaneView	Pengaturan
Width > MinWideModeWidth	Mode Wide digunakan.
Width <= MinWideModeWidth, dan Height>MinTallModeHeight	Mode Tall digunakan.
Width <= MinWideModeWidth, dan Height<= MinTallModeHeight	Mode SinglePane digunakan.

Beragam opsi konfigurasi

MinWideModeWidth mengontrol saat tampilan dua panel memasuki mode lebar. Tampilan dua panel akan memasuki mode Wide ketika ruang yang tersedia lebih lebar dari properti MinWideModeWidth. Nilai defaultnya adalah 641px, tetapi Anda dapat mengubahnya menjadi apa pun yang Anda inginkan. Secara umum, Anda harus mengatur properti ini ke apa pun yang Anda inginkan untuk lebar minimum panel Anda.

Saat tampilan dua panel dalam mode lebar, properti WideModeConfiguration menentukan apa yang harus ditampilkan:

Nilai enum	Description
SinglePane	Satu panel (sebagaimana ditentukan oleh PanePriority). Panel mengambil ukuran TwoPaneView penuh (yaitu, ukuran bintang di kedua arah).
LeftRight	Pane1 di sebelah kiri/Pane2 di sebelah kanan. Kedua panel berukuran bintang secara vertikal, Pane1lebarnya diotomatiskan, dan Pane2lebarnya berukuran bintang.
RightLeft	Pane1 di sebelah kanan/Pane2 di sebelah kiri. Kedua panel berukuran bintang secara vertikal, Pane2lebarnya diotomatiskan, dan Pane1lebarnya berukuran bintang.

Pengaturan default adalah LeftRight.

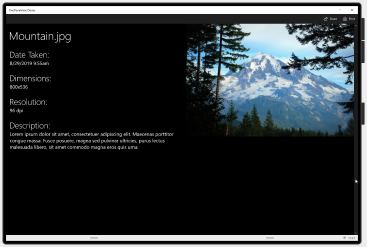

KiriKanan	RightLeft

Nota

Saat perangkat menggunakan bahasa kanan-ke-kiri (RTL), tampilan dua panel secara otomatis menukar urutan: RightLeft merender sebagai LeftRight, dan LeftRight dirender sebagai RightLeft.

Opsi konfigurasi yang luas

Tampilan dua panel memasuki Tall mode saat ruang yang tersedia lebih sempit dari MinWideModeWidth, dan lebih tinggi dari MinTallModeHeight. Nilai defaultnya adalah 641px, tetapi Anda dapat mengubahnya menjadi apa pun yang Anda inginkan. Secara umum, Anda harus mengatur properti ini sesuai dengan tinggi minimum yang Anda inginkan untuk panel Anda.

Saat tampilan dua panel dalam mode tinggi, properti TallModeConfiguration menentukan apa yang harus ditampilkan:

Nilai enum	Description
SinglePane	Satu panel (sebagaimana ditentukan oleh PanePriority). Panel mengambil ukuran TwoPaneView penuh (yaitu, ukuran bintang di kedua arah).
TopBottom	Pane1 di bagian atas/Pane2 di bagian bawah. Kedua panel diatur sebesar bintang secara horizontal, Pane1 tingginya diatur otomatis, dan Pane2 tingginya diatur sebesar bintang.
BottomTop	Pane1 di bagian bawah/Pane2 di bagian atas. Kedua panel diatur sebesar bintang secara horizontal, Pane2 tingginya diatur otomatis, dan Pane1 tingginya diatur sebesar bintang.

Defaultnya adalah TopBottom.

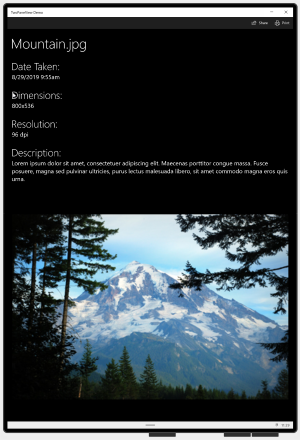

AtasBawah	Bawah Atas

Nilai khusus untuk MinWideModeWidth dan MinTallModeHeight

Anda dapat menggunakan MinWideModeWidth properti untuk mencegah tampilan dua panel memasuki Wide mode - cukup atur MinWideModeWidth ke Double.PositiveInfinity.

Jika Anda mengatur MinTallModeHeight ke Double.PositiveInfinity, itu mencegah tampilan dua panel memasuki Tall mode.

Jika Anda mengatur MinTallModeHeight ke 0, itu mencegah tampilan dua panel memasuki SinglePane mode.

Merespons perubahan mode

Anda dapat menggunakan properti hanya-baca Mode untuk mendapatkan mode tampilan saat ini. Setiap kali tampilan dua panel berubah dalam hal panel mana yang ditampilkannya, peristiwa ModeChanged terjadi sebelum merender konten yang diperbarui. Anda dapat mengelola event untuk merespons perubahan dalam mode tampilan.

Penting

Peristiwa ModeChanged tidak terjadi ketika halaman awalnya dimuat, sehingga XAML default Anda harus mewakili UI seperti yang akan muncul ketika pertama kali dimuat.

Salah satu cara anda dapat menggunakan peristiwa ini adalah untuk memperbarui UI aplikasi anda sehingga pengguna dapat melihat semua konten dalam SinglePane mode. Misalnya, contoh aplikasi memiliki panel utama (gambar) dan panel info.

Mode layar tinggi

Saat hanya ada cukup ruang untuk menampilkan satu panel, Anda dapat memindahkan konten Pane2 ke dalamnya Pane1 sehingga pengguna dapat menggulir untuk melihat semua konten. Kelihatannya seperti ini.

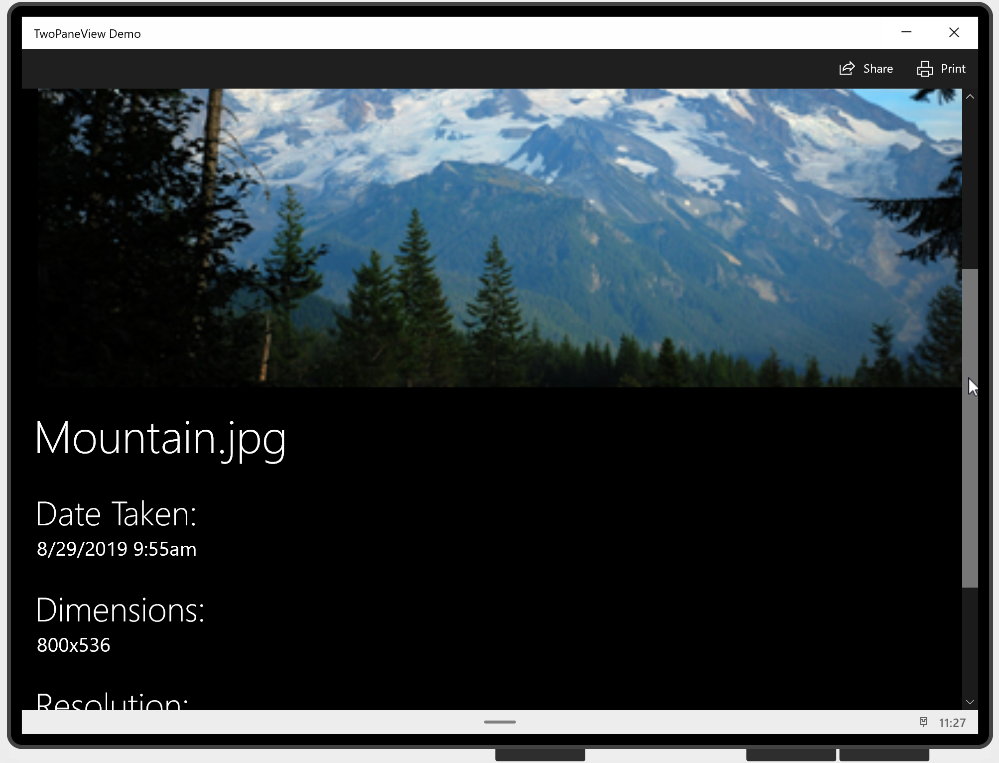

Modus SinglePane

Ingatlah bahwa MinWideModeWidth properti dan MinTallModeHeight menentukan kapan mode tampilan berubah, sehingga Anda bisa mengubah kapan konten dipindahkan di antara panel dengan menyesuaikan nilai properti ini.

Berikut adalah ModeChanged kode penanganan aktivitas yang memindahkan konten antara Pane1 dan Pane2. Ini juga mengatur VisualState untuk membatasi lebar gambar dalam Wide mode.

private void TwoPaneView_ModeChanged(TwoPaneView sender, object args)
{
    // Remove details content from it's parent panel.
    ((Panel)DetailsContent.Parent).Children.Remove(DetailsContent);
    // Set Normal visual state.
    VisualStateManager.GoToState(this, "Normal", true);

    // Single pane
    if (sender.Mode == TwoPaneViewMode.SinglePane)
    {
        // Add the details content to Pane1.
        Pane1StackPanel.Children.Add(DetailsContent);
    }
    // Dual pane.
    else
    {
        // Put details content in Pane2.
        Pane2Root.Children.Add(DetailsContent);

        // If also in Wide mode, set Wide visual state
        // to constrain the width of the image to 2*.
        if (sender.Mode == TwoPaneViewMode.Wide)
        {
            VisualStateManager.GoToState(this, "Wide", true);
        }
    }
}
