enumerasi D2D1_COMBINE_MODE (d2d1.h)

Menentukan metode yang berbeda di mana dua geometri dapat digabungkan.

Sintaks

typedef enum D2D1_COMBINE_MODE {
  D2D1_COMBINE_MODE_UNION = 0,
  D2D1_COMBINE_MODE_INTERSECT = 1,
  D2D1_COMBINE_MODE_XOR = 2,
  D2D1_COMBINE_MODE_EXCLUDE = 3,
  D2D1_COMBINE_MODE_FORCE_DWORD = 0xffffffff
} ;

Konstanta

D2D1_COMBINE_MODE_UNION Nilai: 0 Kedua wilayah tersebut digabungkan dengan mengambil persatuan keduanya. Mengingat dua geometri, A dan B, geometri yang dihasilkan adalah geometri A + geometri B.
D2D1_COMBINE_MODE_INTERSECT Nilai: 1 Kedua wilayah tersebut digabungkan dengan mengambil persimpangan mereka. Area baru terdiri dari wilayah yang tumpang tindih antara dua geometri.
D2D1_COMBINE_MODE_XOR Nilai: 2 Kedua wilayah tersebut digabungkan dengan mengambil area yang ada di wilayah pertama tetapi bukan wilayah kedua dan area yang ada di wilayah kedua tetapi bukan yang pertama. Mengingat dua geometri, A dan B, wilayah baru terdiri dari (A-B) + (B-A).
D2D1_COMBINE_MODE_EXCLUDE Nilai: 3 Wilayah kedua dikecualikan dari wilayah pertama. Mengingat dua geometri, A dan B, area geometri B dihapus dari area geometri A, menghasilkan wilayah yang merupakan A-B.
D2D1_COMBINE_MODE_FORCE_DWORD Nilai: 0xffffffff

Keterangan

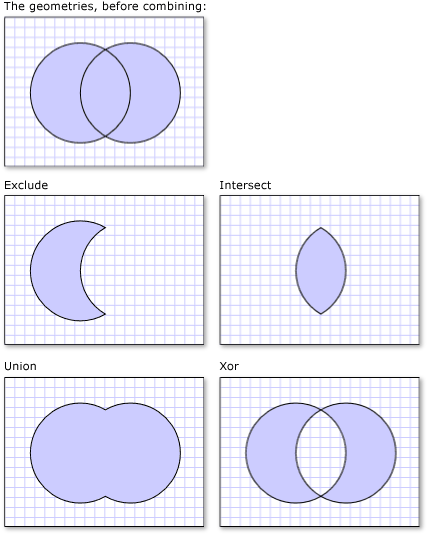

Ilustrasi berikut menunjukkan mode gabungan geometri yang berbeda.

Contoh

Kode berikut menggunakan masing-masing mode gabungan yang berbeda untuk menggabungkan dua objek ID2D1EllipseGeometry .

HRESULT DemoApp::CreateGeometryResources()
{
    HRESULT hr = S_OK;
    ID2D1GeometrySink *pGeometrySink = NULL;

    // Create the first ellipse geometry to merge.
    const D2D1_ELLIPSE circle1 = D2D1::Ellipse(
        D2D1::Point2F(75.0f, 75.0f),
        50.0f,
        50.0f
        );

    hr = m_pD2DFactory->CreateEllipseGeometry(
        circle1,
        &m_pCircleGeometry1
        );

    if (SUCCEEDED(hr))
    {
        // Create the second ellipse geometry to merge.
        const D2D1_ELLIPSE circle2 = D2D1::Ellipse(
            D2D1::Point2F(125.0f, 75.0f),
            50.0f,
            50.0f
            );

        hr = m_pD2DFactory->CreateEllipseGeometry(circle2, &m_pCircleGeometry2);
    }


    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_UNION to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryUnion);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryUnion->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_UNION,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_INTERSECT to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryIntersect);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryIntersect->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_INTERSECT,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_XOR to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryXOR);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryXOR->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_XOR,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    if (SUCCEEDED(hr))
    {
        //
        // Use D2D1_COMBINE_MODE_EXCLUDE to combine the geometries.
        //
        hr = m_pD2DFactory->CreatePathGeometry(&m_pPathGeometryExclude);

        if (SUCCEEDED(hr))
        {
            hr = m_pPathGeometryExclude->Open(&pGeometrySink);

            if (SUCCEEDED(hr))
            {
                hr = m_pCircleGeometry1->CombineWithGeometry(
                    m_pCircleGeometry2,
                    D2D1_COMBINE_MODE_EXCLUDE,
                    NULL,
                    NULL,
                    pGeometrySink
                    );
            }

            if (SUCCEEDED(hr))
            {
                hr = pGeometrySink->Close();
            }

            SafeRelease(&pGeometrySink);
        }
    }

    return hr;
}

Persyaratan

Klien minimum yang didukung	Windows 7, Windows Vista dengan SP2 dan Pembaruan Platform untuk Windows Vista [aplikasi desktop | Aplikasi UWP]
Server minimum yang didukung	Windows Server 2008 R2, Windows Server 2008 dengan SP2 dan Pembaruan Platform untuk Windows Server 2008 [aplikasi desktop | Aplikasi UWP]
Header	d2d1.h
