Gestire volumi in Azure Stack HCI e Windows Server

Si applica a: Azure Stack HCI, versioni 22H2 e 21H2; Windows Server 2022, Windows Server 2019, Windows Server 2016

Questo articolo descrive come espandere, spostare o eliminare volumi in Azure Stack HCI e Windows Server usando Windows Admin Center o PowerShell.

Prerequisiti

Prima di iniziare a gestire i volumi, assicurarsi che:

• Si dispone dei privilegi di amministratore per accedere al cluster.
• È possibile accedere a un computer di gestione che si trova nello stesso dominio del cluster.

Ecco alcuni altri prerequisiti per lo spostamento dei volumi:

• Assicurarsi che il volume sia in uno stato integro prima di spostarlo. Per informazioni sullo stato di integrità di un volume, vedere Monitorare i volumi per Windows Admin Center e Lo stato del disco virtuale per PowerShell.
• Se si usa PowerShell per spostare i volumi, assicurarsi di disporre dei cmdlet RSAT (Remote Server Administration Tools) e dei moduli di PowerShell per Hyper-V e Clustering di failover. Se non sono già disponibili nella sessione di PowerShell nel computer di gestione, aggiungerli usando il comando seguente: Add-WindowsFeature RSAT-Clustering-PowerShell.

Espandere i volumi

Questa sezione descrive come espandere i volumi usando Windows Admin Center o PowerShell.

Avviso

Non supportato: ridimensionamento dello spazio di archiviazione sottostante usato da Spazi di archiviazione diretta. Se si esegue Spazi di archiviazione diretta in un ambiente di archiviazione virtualizzato, incluso in Azure, il ridimensionamento o la modifica delle caratteristiche dei dispositivi di archiviazione usati dalle macchine virtuali non è supportato e causerà l'inaccessibile dei dati. Seguire invece le istruzioni nella sezione Aggiungere server o unità per aggiungere capacità aggiuntiva prima di espandere i volumi.

Windows Admin Center

Seguire questa procedura per espandere i volumi in Windows Admin Center:

1. In Windows Admin Center connettersi a un cluster e quindi selezionare Volumi nel riquadro Strumenti .

2. Nella pagina Volumi selezionare la scheda Inventario e quindi selezionare il volume da espandere. Nella pagina dei dettagli del volume è indicata la capacità di archiviazione per il volume.

   È anche possibile aprire la pagina dei dettagli dei volumi direttamente dal dashboard. Nella sezione Avvisi del dashboard selezionare l'avviso, che informa se un volume è in esecuzione insufficiente nella capacità di archiviazione e quindi selezionare Vai al volume.

3. Nella parte superiore della pagina dei dettagli dei volumi selezionare Impostazioni.

4. Immettere una nuova dimensione maggiore nel riquadro destro e quindi selezionare Salva.

   Nella pagina dei dettagli dei volumi viene indicata la capacità di archiviazione maggiore per il volume e l'avviso nel dashboard viene cancellato.

PowerShell

Capacità nel pool di archiviazione

Prima di espandere un volume, assicurarsi che il pool di archiviazione abbia la capacità sufficiente per contenere il nuovo footprint di dimensioni maggiori. Ad esempio, quando si espande un volume mirror a tre vie da 1 TB a 2 TB, il footprint aumenta da 3 TB a 6 TB. Affinché l'espansione abbia esito positivo, è necessario almeno (6 - 3) = 3 TB di capacità disponibile nel pool di archiviazione.

Familiarità con i volumi in Spazi di archiviazione

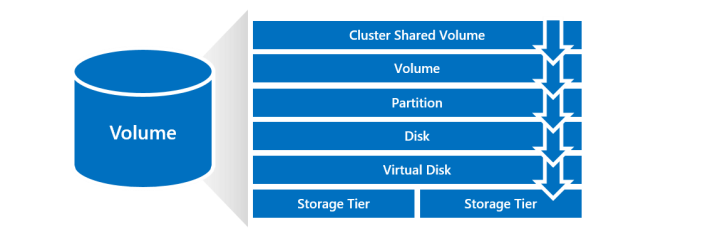

In Spazi di archiviazione diretta ogni volume è costituito da diversi oggetti in pila: il volume condiviso del cluster (CSV), ovvero un volume, la partizione, il disco, un disco virtuale e uno o più livelli di archiviazione (se applicabile). Per ridimensionare un volume, è necessario ridimensionare diversi di questi oggetti.

Per acquisire familiarità con loro, provare a eseguire il Get- cmdlet con il sostantivo corrispondente in PowerShell.

Ad esempio:

Get-VirtualDisk

Per seguire le associazioni tra gli oggetti nello stack, inviare tramite pipe un Get- cmdlet al successivo.

Ad esempio, ecco come ottenere da un disco virtuale fino al volume associato:

Get-VirtualDisk <FriendlyName> | Get-Disk | Get-Partition | Get-Volume

Passaggio 1: espandere il disco virtuale

Il disco virtuale può usare o meno i livelli di archiviazione, a seconda della modalità di creazione.

Per verificare, eseguire il cmdlet seguente:

Get-VirtualDisk <FriendlyName> | Get-StorageTier

Se il cmdlet non restituisce nulla, il disco virtuale non usa i livelli di archiviazione.

Nessun livello di archiviazione

Se il disco virtuale non dispone di livelli di archiviazione, è possibile espanderlo direttamente usando il Resize-VirtualDisk cmdlet .

Specificare le nuove dimensioni nel -Size parametro .

Get-VirtualDisk <FriendlyName> | Resize-VirtualDisk -Size <Size>

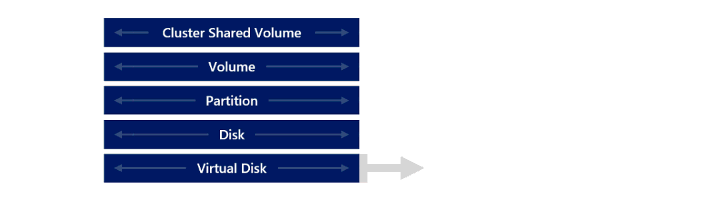

Quando si espande VirtualDisk, il disco associato segue automaticamente e viene ridimensionato anche.

Con i livelli di archiviazione

Se il disco virtuale usa i livelli di archiviazione, è possibile espandere ogni livello separatamente usando il Resize-StorageTier cmdlet .

Ottenere i nomi dei livelli di archiviazione seguendo le associazioni dal disco virtuale:

Get-VirtualDisk <FriendlyName> | Get-StorageTier | Select FriendlyName

Quindi, per ogni livello, specificare le nuove dimensioni nel -Size parametro :

Get-StorageTier <FriendlyName> | Resize-StorageTier -Size <Size>

Suggerimento

Se i livelli sono diversi tipi di supporti fisici (ad esempio MediaType = SSD e MediaType = HDD), è necessario assicurarsi di avere una capacità sufficiente di ogni tipo di supporto nel pool di archiviazione per supportare il nuovo footprint più grande di ogni livello.

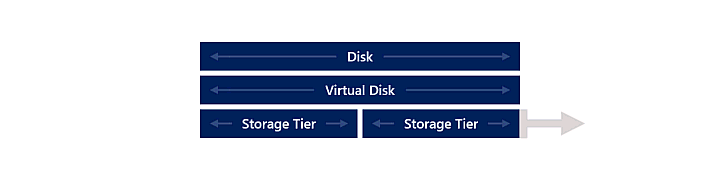

Quando si espandono i Valori di archiviazione, il disco virtuale e il disco associati seguono automaticamente e vengono ridimensionati anche.

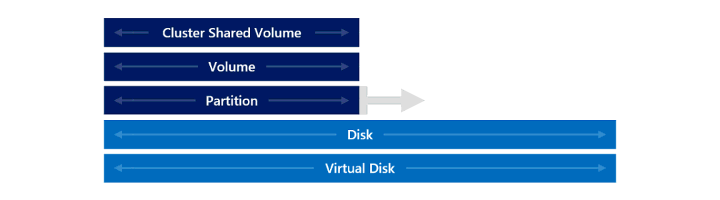

Passaggio 2: espandere la partizione

Espandere quindi la partizione usando il Resize-Partition cmdlet . Si prevede che il disco virtuale abbia due partizioni: la prima è Reserved e non deve essere modificata. Quella che è necessario ridimensionare ha PartitionNumber = 2 e Type = Basic.

Specificare le nuove dimensioni nel -Size parametro . È consigliabile usare le dimensioni massime supportate, come indicato di seguito:

# Choose virtual disk
$VirtualDisk = Get-VirtualDisk <FriendlyName>

# Get its partition
$Partition = $VirtualDisk | Get-Disk | Get-Partition | Where PartitionNumber -Eq 2

# Resize to its maximum supported size
$Partition | Resize-Partition -Size ($Partition | Get-PartitionSupportedSize).SizeMax

Quando si espande la partizione, anche il volume e il clusterSharedVolume associati seguono automaticamente e vengono ridimensionati.

Ecco fatto!

Suggerimento

È possibile verificare che il volume abbia le nuove dimensioni eseguendo il Get-Volume cmdlet .

Spostare volumi

Questa sezione descrive come spostare volumi condivisi cluster (CSV) da un nodo del cluster a un altro usando Windows Admin Center o PowerShell.

Potrebbe essere necessario spostare i volumi in diversi scenari, tra cui:

• Per bilanciare la capacità di archiviazione tra nodi diversi nel cluster.

• Per risolvere un problema in un nodo del cluster non integro.

• Per essere conforme alle regole di configurazione del sistema, ad esempio per avere determinati volumi in un nodo del cluster specifico.

  Nota

  Per i cluster estesi, è possibile spostare un volume solo in un altro server nello stesso sito.

Windows Admin Center

Seguire questa procedura per spostare i volumi con Windows Admin Center:

1. In Windows Admin Center connettersi a un cluster e quindi selezionare Volumi nel riquadro Strumenti a sinistra.
2. Nella pagina Volumi selezionare la scheda Inventario e quindi selezionare il volume da spostare.
3. Nella parte superiore della pagina Volumi selezionare Sposta.
4. Nel riquadro destro selezionare il server di destinazione in cui si vuole spostare il volume e quindi selezionare Sposta.

PowerShell

È possibile eseguire PowerShell in locale usando Remote Desktop Protocol (RDP) in un server host oppure eseguire PowerShell in remoto da un computer di gestione.

Seguire questa procedura per spostare i volumi con PowerShell:

1. Avviare PowerShell come amministratore nel computer di gestione.

2. Per connettersi in remoto al cluster, eseguire il comando seguente:

   Enter-PSSession -ComputerName <ClusterName>


   dove:

   • ClusterName è il nome del cluster.

3. Per elencare tutti i volumi condivisi cluster nel cluster, eseguire il cmdlet seguente:

   Get-ClusterSharedVolume


   Di seguito è riportato un output di esempio che elenca tutti i volumi condivisi cluster nel hcicluster.contoso.corp.com cluster:

   [hcicluster.contoso.corp.com]: PS C:\WINDOWS\system32> Get-ClusterSharedVolume

   Name                           State  Node
   ----                           -----  ----
   Cluster Virtual Disk (test)    Online azuredoc-srv2
   Cluster Virtual Disk (VMs1)    Online azuredoc-srv1
   Cluster Virtual Disk (VMs2)    Online azuredoc-srv1
   Cluster Virtual Disk (Volume1) Online azuredoc-srv2


4. Per spostare un file CSV da un nodo a un altro nel cluster, eseguire il cmdlet seguente:

   Move-ClusterSharedVolume -Name "<CSV-Name>" -Node <NodeName>


   dove:

   • CSV-Name è il nome del file CSV da spostare. Assicurarsi di digitare l'intera stringa del nome CSV e non solo di FriendlyName. Ad esempio: Cluster Virtual Disk (Volume1).
   • NodeName è il nome del nodo del cluster in cui si vuole spostare il file CSV.

   Ecco un output di esempio che passa Cluster Virtual Disk (Volume1) al azuredoc-srv1 nodo:

      [hcicluster.contoso.corp.com]: PS C:\WINDOWS\system32> Move-ClusterSharedVolume -Name "Cluster Virtual Disk (Volume1)" -Node azuredoc-srv1

      Name                           State  Node
      ----                           -----  ----
      Cluster Virtual Disk (Volume1) Online azuredoc-srv1


Eliminare volumi

Questa sezione descrive come eliminare i volumi usando Windows Admin Center o PowerShell.

Prima di eliminare un volume, considerare i requisiti seguenti:

• Assicurarsi che il volume che si sta eliminando non venga usato attivamente dai cluster o dalle macchine virtuali Di Arc Kubernetes per evitare la perdita di dati o i problemi di sistema.
• Rimuovere il carico di lavoro associato e quindi eliminare i percorsi di archiviazione. Per altre informazioni, vedere Eliminare un percorso di archiviazione.

Windows Admin Center

1. In Windows Admin Center connettersi a un cluster e quindi selezionare Volumi nel riquadro Strumenti a sinistra.
2. Nella pagina Volumi selezionare la scheda Inventario e quindi selezionare il volume da eliminare.
3. Nella parte superiore della pagina dei dettagli dei volumi selezionare Elimina.
4. Nella finestra di dialogo di conferma conferma confermare che si vuole eliminare il volume e selezionare Elimina.

PowerShell

Usare il cmdlet Remove-VirtualDisk per eliminare l'oggetto VirtualDisk e restituire lo spazio usato per il pool di archiviazione che espone l'oggetto VirtualDisk .

Per prima cosa, avviare PowerShell nel PC di gestione ed eseguire il cmdlet Get-VirtualDisk con il parametro CimSession, ovvero il nome di un nodo del cluster o del server, ad esempio clustername.contoso.com:

Get-VirtualDisk -CimSession clustername.contoso.com

Verrà restituito un elenco di valori possibili per il parametro -FriendlyName , che corrisponde ai nomi dei volumi nel cluster.

Esempio

Per eliminare un volume con mirroring denominato Volume1, eseguire il comando seguente in PowerShell:

Remove-VirtualDisk -FriendlyName "Volume1"

Viene chiesto di confermare che si vuole eseguire l'azione e cancellare tutti i dati contenuti nel volume. Scegliere Y o N.

Avviso

Non si tratta di un'azione recuperabile. In questo modo viene eliminato definitivamente un oggetto VirtualDisk Volume.
