Esercitazione: Distribuire e esaminare un modello di applicazione per il monitoraggio dei contatori intelligenti

I contatori intelligenti non solo consentono la fatturazione automatica, ma anche casi d'uso avanzati di misurazione, ad esempio letture in tempo reale e comunicazioni bidirezionali.

Un modello di applicazione consente a utilità e partner di monitorare lo stato, i dati di telemetria e definire avvisi e notifiche. Il modello fornisce comandi di esempio, ad esempio la disconnessione di un contatore e l'aggiornamento del software. È possibile esportare i dati del contatore in altre applicazioni aziendali e usare i dati per sviluppare soluzioni personalizzate.

La funzionalità chiave dell'applicazione include:

• Modello di dispositivo di esempio per i contatori
• Informazioni sul contatore e stato attivo
• Letture dei contatori come energia, potenza e tensione
• Esempi di comandi del contatore
• Visualizzazione e dashboard predefiniti
• Estendibilità per lo sviluppo di soluzioni personalizzate

In questa esercitazione apprenderai a:

• Creare un'applicazione per il monitoraggio dei contatori intelligenti.
• Esaminare l'applicazione.

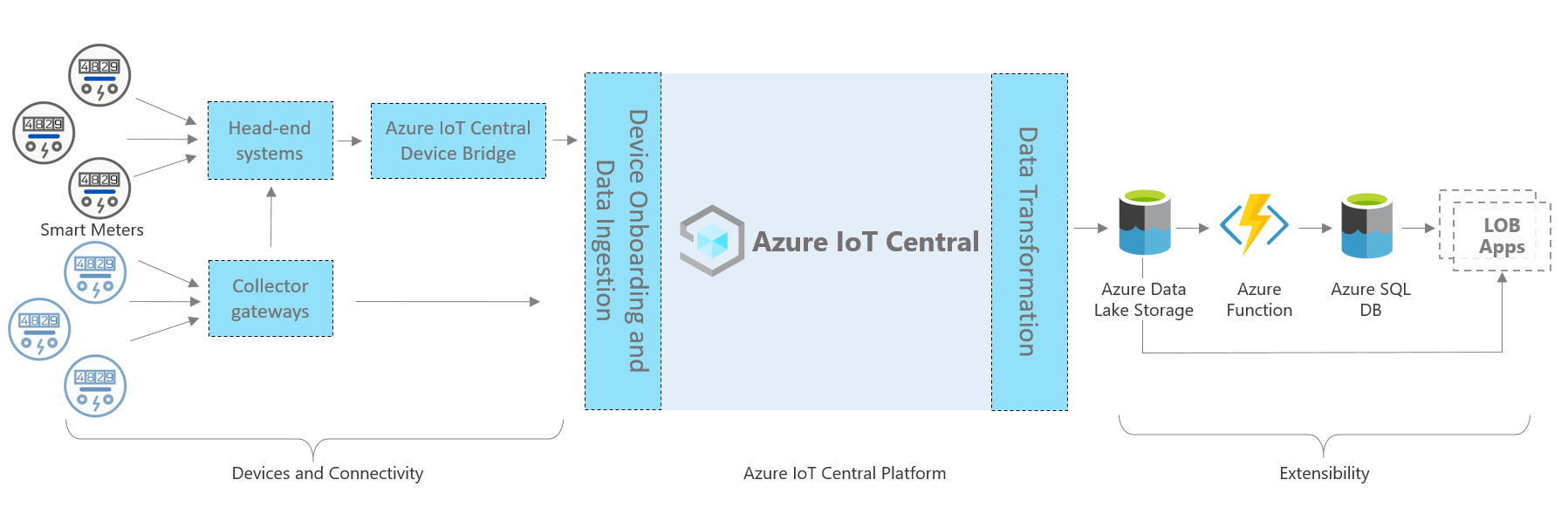

Architettura dell'applicazione

L'architettura dell'applicazione è costituita dai componenti seguenti. Alcune soluzioni potrebbero non richiedere tutti i componenti elencati qui.

Contatori intelligenti e connettività

Un contatore intelligente registra e comunica i dati sul consumo energetico alle utilità per il monitoraggio e altri casi d'uso, ad esempio la fatturazione e la risposta alla domanda.

In genere, un contatore usa un gateway o un bridge per connettersi a un'applicazione Azure IoT Central. Per altre informazioni sui bridge, vedere Usare il bridge di dispositivi Azure IoT Central per connettere altri cloud IoT ad Azure IoT Central.

Piattaforma Azure IoT Central

Quando si crea una soluzione IoT (Internet delle cose), Azure IoT Central semplifica il processo di compilazione e consente di ridurre il carico di lavoro e i costi di gestione, operazioni e sviluppo IoT. Con Azure IoT Central è possibile connettere, monitorare e gestire facilmente gli asset IoT su larga scala.

Dopo aver connesso i contatori intelligenti ad Azure IoT Central, il modello di applicazione usa funzionalità predefinite, ad esempio modelli di dispositivo, comandi e dashboard. Il modello di applicazione usa anche l'archiviazione di Azure IoT Central per scenari di percorsi ad accesso frequente, ad esempio il monitoraggio dei dati dei contatori quasi in tempo reale, l'analisi, le regole e le visualizzazioni.

Opzioni di estendibilità di IoT Central

La piattaforma Azure IoT Central offre due opzioni di estendibilità: esportazione dei dati e API. I clienti e i partner possono scegliere tra queste opzioni per personalizzare le proprie soluzioni in base alle esigenze specifiche.

Ad esempio, un partner potrebbe configurare l'esportazione dei dati per inviare dati in modo continuo ad Azure Data Lake Archiviazione. Il partner può quindi usare Data Lake Archiviazione per la conservazione dei dati a lungo termine e altri scenari per l'archiviazione con percorso sporadico, ad esempio l'elaborazione batch, il controllo e la creazione di report.

Prerequisiti

Per completare l'esercitazione, è necessaria una sottoscrizione di Azure attiva. Se non se ne dispone, creare un account gratuito prima di iniziare.

Creare un'applicazione per il monitoraggio dei contatori intelligenti

Per creare l'applicazione IoT Central:

1. Passare alla pagina Crea applicazione IoT Central nel portale di Azure. Se richiesto, accedere con l'account di Azure.

2. Immettere le informazioni seguenti:

   Campo	Descrizione
   Subscription	La sottoscrizione di Azure da usare.
   Gruppo di risorse	Il gruppo di risorse da usare. è possibile creare un nuovo gruppo di risorse o selezionarne uno esistente.
   Nome risorsa	Nome di risorsa di Azure valido.
   URL applicazione	Sottodominio URL per l'applicazione. L'URL di un'applicazione IoT Central è simile a https://yoursubdomain.azureiotcentral.com.
   Modello	Analisi contatore intelligente
   Area	L’area di Azure da usare.
   Piano tariffario	Piano tariffario da usare.

3. Selezionare Rivedi e crea. Selezionare quindi Crea.

Quando l'app è pronta, è possibile accedervi dal portale di Azure:

Per altre informazioni, vedere Creare un'applicazione Azure IoT Central.

Esaminare l'applicazione

Le sezioni seguenti illustrano le principali funzionalità dell'applicazione.

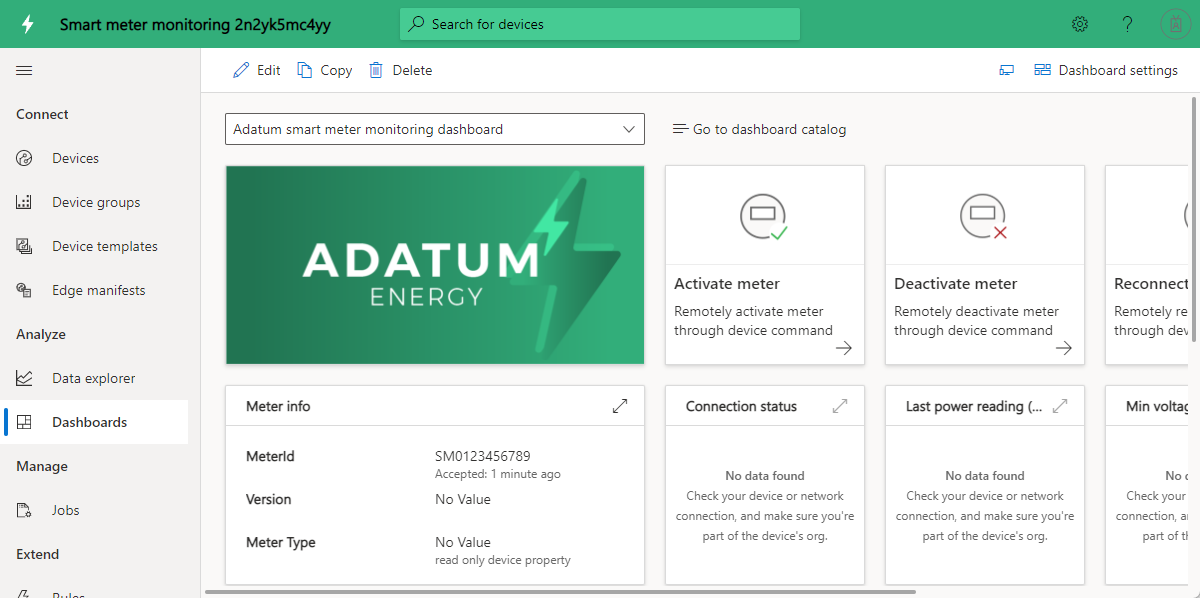

Dashboard

Dopo aver distribuito il modello di applicazione, viene fornito con un contatore intelligente di esempio, un modello di dispositivo e un dashboard.

Adatum è una società fittizia di energia che monitora e gestisce i contatori intelligenti. Il dashboard per il monitoraggio dei contatori intelligenti mostra proprietà, dati e comandi di esempio per i contatori. Il dashboard consente agli operatori e ai team di supporto di eseguire in modo proattivo le attività seguenti prima di diventare eventi imprevisti di supporto:

• Esaminare le informazioni sul contatore più recenti e la relativa posizione installata sulla mappa.
• Controllare in modo proattivo lo stato della rete del contatore e della connessione.
• Monitorare le letture di tensione minima e massima per l'integrità della rete.
• Esaminare le tendenze di energia, potenza e tensione per rilevare eventuali modelli anomali.
• Tenere traccia del consumo totale di energia per scopi di pianificazione e fatturazione.
• Eseguire operazioni di comando e controllo, ad esempio la riconnessione di un contatore e l'aggiornamento di una versione del firmware. Nel modello i pulsanti di comando mostrano le funzionalità possibili senza inviare comandi reali.

Dispositivi

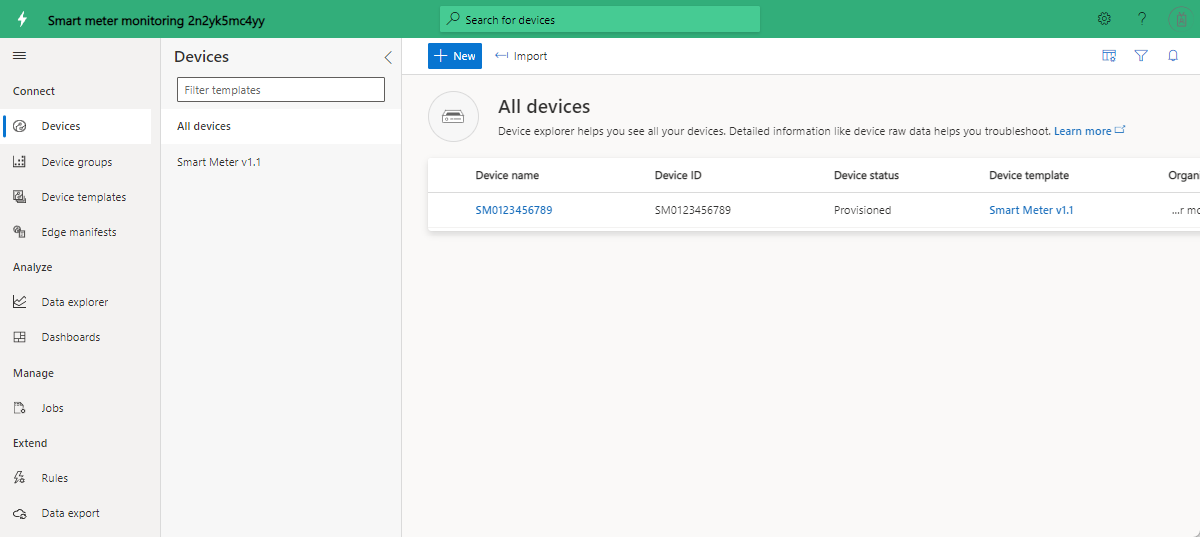

L'applicazione viene fornita con un dispositivo smart-meter di esempio. È possibile visualizzare i dispositivi disponibili selezionando Dispositivi nel menu a sinistra.

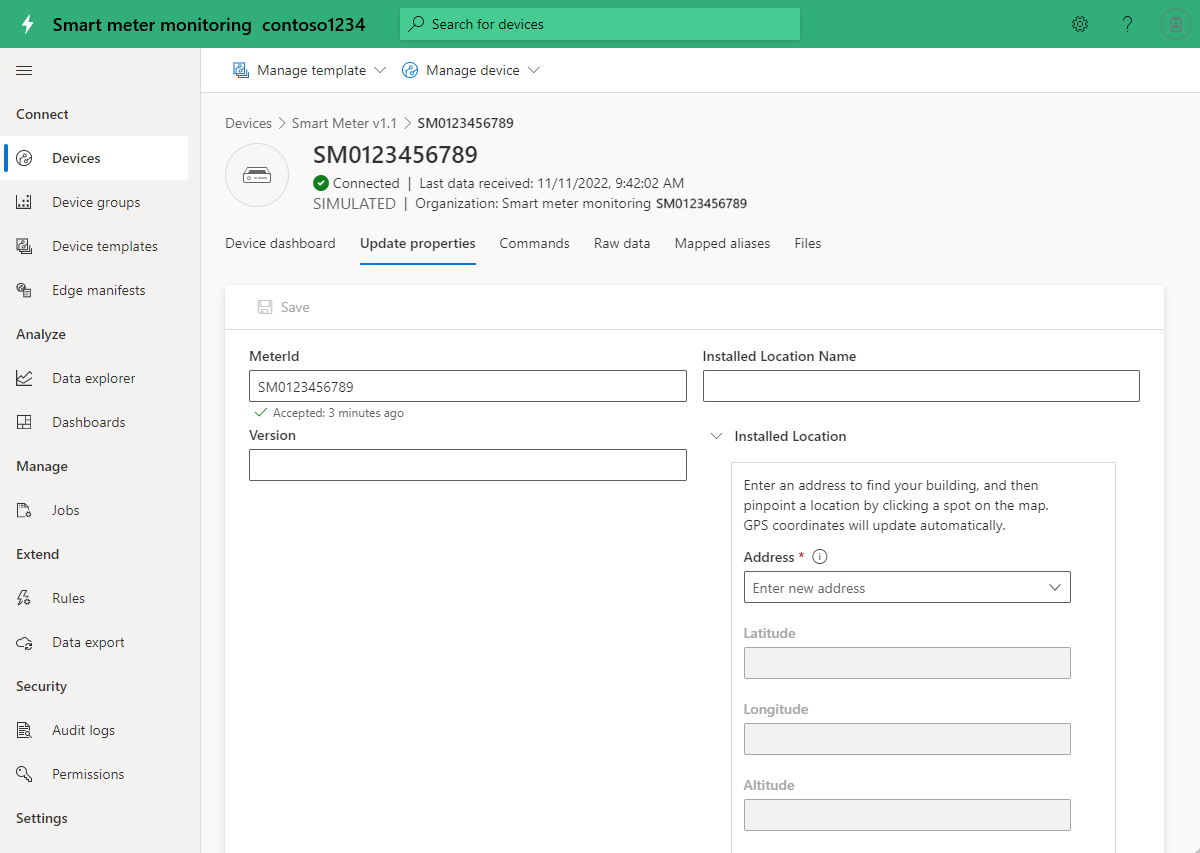

Selezionare il collegamento per il dispositivo di esempio SM0123456789 per visualizzare i dettagli del dispositivo. È possibile aggiornare le proprietà scrivibili del dispositivo nella pagina Proprietà aggiornamento e quindi visualizzare i valori aggiornati nel dashboard.

Modello di dispositivo

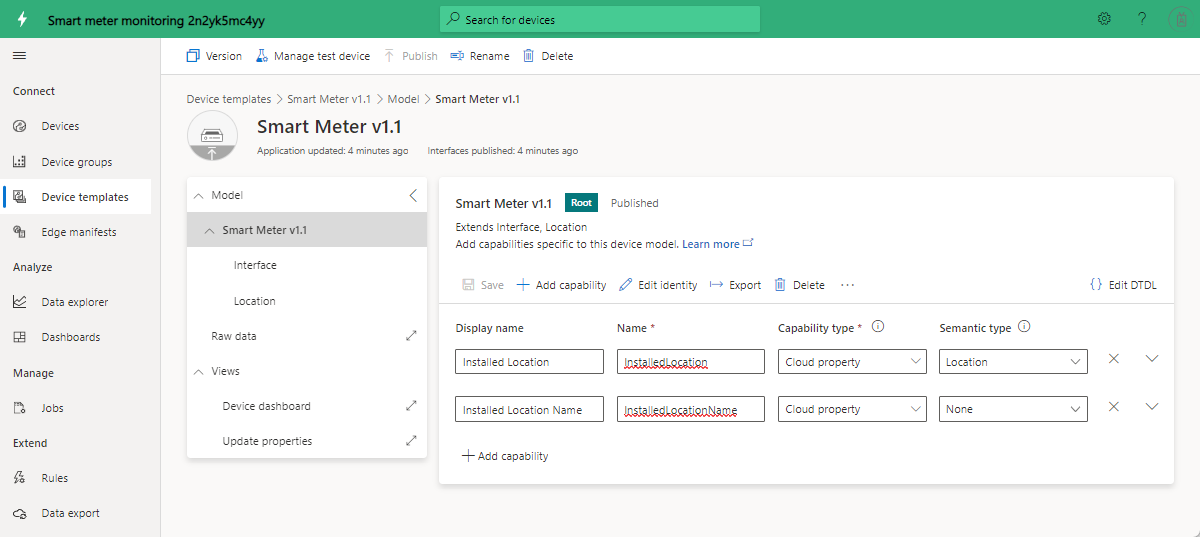

Selezionare Modelli di dispositivo nel menu a sinistra per visualizzare il modello del contatore intelligente. Il modello dispone di un'interfaccia predefinita per dati, proprietà, comandi e viste.

Personalizzare l'applicazione

Gli amministratori possono modificare le impostazioni per personalizzare l'esperienza utente nell'applicazione.

Selezionare Aspetto personalizzazione>e quindi:

• Per impostare l'immagine del logo masthead, selezionare Cambia.
• Per impostare l'immagine dell'icona del browser visualizzata nelle schede del browser, selezionare Cambia.
• In Colori del browser è possibile sostituire i colori predefiniti del browser aggiungendo codici di colore esadecimali HTML. Per altre informazioni sulla notazione dei colori per i valori HEX, vedere l'esercitazione sui colori HTML W3Schools.

È possibile modificare l'immagine dell'applicazione nella pagina Gestione applicazioni>.

Pulire le risorse

Se non si prevede di continuare a usare questa applicazione, è possibile eliminarla:

1. Nell'applicazione Azure IoT Central passare a Gestione applicazioni>.
2. Selezionare Elimina e quindi confermare l'azione.

Passaggi successivi

Esercitazione: Distribuire e esaminare un modello di applicazione pannello solare
