Esercitazione: Preparare la distribuzione di Azure Stack Edge Pro GPU

  • Articolo

Questa esercitazione è la prima di una serie di esercitazioni sulla distribuzione necessarie per distribuire completamente Azure Stack Edge Pro GPU. Questa esercitazione descrive come preparare il portale di Azure per la distribuzione di una risorsa Azure Stack Edge.

Per completare il processo di installazione e configurazione sono necessari privilegi di amministratore. La preparazione del portale richiede meno di 10 minuti.

In questa esercitazione apprenderai a:

  • Creazione di una nuova risorsa
  • Ottenere la chiave di attivazione

Operazioni preliminari

Per la distribuzione di Azure Stack Edge Pro GPU, è prima di tutto necessario preparare l'ambiente. Una volta che l'ambiente è pronto, seguire la procedura prevista e, se necessario, i passaggi e le procedure facoltativi per la distribuzione completa del dispositivo. Le istruzioni dettagliate di distribuzione indicano quando è necessario eseguire ciascuno di questi passaggi obbligatori e facoltativi.

Procedi Descrizione
Operazioni preliminari Questi passaggi devono essere completati per preparare la successiva distribuzione.
Elenco di controllo configurazione della distribuzione Usare questo elenco di controllo per raccogliere e registrare informazioni prima e durante la distribuzione.
Prerequisiti di distribuzione Questi prerequisiti confermano che l'ambiente è pronto per la distribuzione.
Esercitazioni sulla distribuzione Queste esercitazioni sono necessarie per distribuire il dispositivo Azure Stack Edge Pro GPU nell'ambiente di produzione.
1. Preparare il portale di Azure per Azure Stack Edge Pro GPU Creare e configurare la risorsa Azure Stack Edge prima di installare un dispositivo fisico Azure Stack Box Edge.
2. Installare Azure Stack Edge Pro GPU Disimballare, installare in rack e cablare il dispositivo fisico Azure Stack Edge Pro GPU.
3. Connettersi ad Azure Stack Edge Pro GPU Dopo aver installato il dispositivo, connettersi all'interfaccia utente Web locale del dispositivo.
4. Configurare le impostazioni di rete per Azure Stack Edge Pro GPU Configurare la rete, incluse la rete di calcolo e le impostazioni del proxy Web per il dispositivo. Se si configura un cluster a due nodi, è necessaria anche la configurazione avanzata di rete e cluster.
5. Configurare le impostazioni del dispositivo per Azure Stack Edge Pro GPU Assegnare un nome di dispositivo e un dominio DNS, configurare il server di aggiornamento e l'ora del dispositivo.
6. Configurare le impostazioni di sicurezza per Azure Stack Edge Pro GPU Configurare i certificati per il dispositivo. Usare i certificati generati dal dispositivo o caricare i certificati personali.
7. Attivare Azure Stack Edge Pro GPU Usare la chiave di attivazione dal servizio per attivare il dispositivo. Il dispositivo è pronto per la configurazione di condivisioni SMB o NFS o per la connessione tramite REST.
8. Configurare il ruolo di calcolo Configurare il ruolo di calcolo nel dispositivo. Viene creato anche un cluster Kubernetes.
9A. Trasferire dati con condivisioni di Edge Aggiungere condivisioni e connettersi alle condivisioni da SMB o NFS.
9B. Trasferire dati con account di archiviazione di Edge Aggiungere gli account di archiviazione e connettersi all'archiviazione BLOB tramite le API REST.

È ora possibile iniziare a raccogliere informazioni relative alla configurazione del software per il dispositivo Azure Stack Edge Pro GPU.

Elenco di controllo configurazione della distribuzione

Prima di distribuire il dispositivo, è necessario raccogliere informazioni per configurare il software nel dispositivo Azure Stack Edge Pro GPU. La preparazione di alcune di queste informazioni in anticipo consente di semplificare il processo di distribuzione del dispositivo nell'ambiente. Usare l'elenco di controllo per la configurazione della distribuzione di Azure Stack Edge Pro GPU per prendere nota dei dettagli di configurazione quando si distribuisce il dispositivo.

Prerequisiti

Di seguito sono indicati i prerequisiti di configurazione per la risorsa Azure Stack Edge, il dispositivo Azure Stack Edge Pro GPU e la rete del data center.

Per la risorsa Azure Stack Edge

Prima di iniziare, verificare che:

  • La sottoscrizione di Microsoft Azure sia abilitata per una risorsa Azure Stack Edge. Assicurarsi di aver usato una sottoscrizione supportata, ad esempio Microsoft Enterprise Agreement (EA), Cloud Solution Provider (CSP) o Microsoft Azure Sponsorship. Le sottoscrizioni con pagamento in base al consumo non sono supportate. Per identificare il tipo di sottoscrizione di Azure disponibile, vedere Che cos'è un'offerta di Azure?.

  • Si disponga dell'accesso di tipo Proprietario o Collaboratore a livello di gruppo di risorse per le risorse Azure Stack Edge, hub IoT e Archiviazione di Azure.

    • Per creare una risorsa Azure Stack Edge, è necessario avere autorizzazioni di collaboratore (o superiore) con ambito a livello di gruppo di risorse.
    • È anche necessario assicurarsi che i provider di risorse Microsoft.DataBoxEdge e Microsoft.KeyVault siano registrati. Per creare qualsiasi risorsa dell'hub IoT, è necessario che sia registrato il provider Microsoft.Devices.
      • Per registrare un provider di risorse, nel portale di Azure passare a Home > Sottoscrizioni > Sottoscrizione personale > Provider di risorse.
      • Cercare il provider di risorse specifico, ad esempio Microsoft.DataBoxEdge, e registrarlo.
    • Per creare una risorsa account di archiviazione, è ugualmente necessario l'accesso di tipo Collaboratore o superiore con ambito a livello di gruppo di risorse. Archiviazione di Azure è un provider di risorse registrato per impostazione predefinita.

  • Per creare un ordine nel Centro hardware Edge di Azure, è necessario assicurarsi che il provider Microsoft.EdgeOrder sia registrato. Per informazioni sulla registrazione, vedere Registrare i provider di risorse.

  • Si ha accesso amministratore o utente all'API Graph di Azure AD per generare operazioni relative a credenziali o chiavi di attivazione, ad esempio la creazione della condivisione che usa un account di archiviazione. Per altre informazioni, vedere API Graph di Azure Active Directory.

Per il dispositivo Azure Stack Edge Pro GPU

Prima di distribuire un dispositivo fisico, è necessario:

  • Aver eseguito lo strumento di verifica dell'idoneità della rete di Azure Stack per controllare l'idoneità del dispositivo Azure Stack Edge. È possibile usare lo strumento per verificare se le regole del firewall bloccano l'accesso a qualsiasi URL essenziale per il servizio e verificare gli URL personalizzati, tra gli altri test. Per altre informazioni, vedere Controllare l'idoneità della rete per il dispositivo Azure Stack Edge.

  • Aver esaminato le informazioni sulla sicurezza incluse nel pacchetto di spedizione.

  • Per montare il dispositivo in un rack standard 19* nel data center, assicurarsi di avere:

    • Uno slot 1U disponibile quando si distribuisce un dispositivo a nodo singolo.
    • Due slot 1U disponibili durante la distribuzione di un cluster a due nodi.

  • Avere accesso a una superficie di lavoro orizzontale, stabile e piana su cui collocare il dispositivo in sicurezza.

  • Che sia disponibile una fonte di alimentazione CA standard indipendente o un'unità PDU rack con un gruppo di continuità (UPS) nell'ambiente in cui si intende configurare il dispositivo.

  • È possibile accedere al dispositivo.

Per la rete del data center

Prima di iniziare, verificare che:

  • La rete nel data center sia configurata in base ai requisiti di rete per il dispositivo Azure Stack Edge Pro GPU. Per altre informazioni, vedere Requisiti di sistema di Azure Stack Edge Pro GPU.

  • Per le normali condizioni di funzionamento di Azure Stack Edge Pro GPU, siano disponibili:

    • Larghezza di banda minima di download di 10 Mbps per assicurarsi che il dispositivo rimanga aggiornato.
    • Larghezza di banda minima di upload e download dedicata di 20 Mbps per trasferire i file.
    • Per la connessione Internet nelle reti AP5GC è necessaria una velocità di almeno 100 Mbps.

Creazione di una nuova risorsa

In questo passaggio si ordinerà prima un dispositivo e quindi si creerà una risorsa di gestione per gestire il dispositivo con il servizio nel cloud.

Creare una risorsa dell'ordine

Per ordinare un dispositivo, usare il Centro hardware Edge di Azure. Azure Edge Hardware Center consente di esplorare e ordinare un'ampia gamma di hardware dal portfolio ibrido di Azure, inclusi i dispositivi AZURE Stack Edge Pro GPU.

Se si dispone di un dispositivo esistente, ignorare questo passaggio e Creare una risorsa di gestione per il dispositivo.

Quando si effettua un ordine tramite il Centro hardware Edge, è possibile ordinare più dispositivi, da spedire a più di un indirizzo ed è possibile riutilizzare gli indirizzi di destinazione di altri ordini.

Ordinando tramite il Centro hardware Edge verrà creata una risorsa di Azure che contiene tutte le informazioni relative all'ordine. Verrà creata una risorsa per ognuna delle unità ordinate. Dopo aver ricevuto il dispositivo, per attivarlo e gestire i dispositivi sarà necessario creare una risorsa Azure Stack Edge.

Per effettuare un ordine tramite il Centro hardware Edge di Azure, seguire questa procedura:

  1. Usare le credenziali di Microsoft Azure per accedere al portale di Azure a questo indirizzo: https://portal.azure.com.

  2. Selezionare + Crea una risorsa. Cercare e selezionare Centro hardware Edge di Azure. In Centro hardware Edge di Azure selezionare Crea.

    Screenshot della home page del Centro hardware di Azure Stack Edge. Il pulsante Crea è evidenziato.

  3. Selezionare una sottoscrizione, quindi selezionare Avanti.

    Screenshot dell'opzione

  4. Per avviare l'ordine, selezionare Ordine accanto alla famiglia di prodotti da ordinare, ad esempio Azure Stack Edge. Se la famiglia di prodotti non viene visualizzata, potrebbe essere necessario usare una sottoscrizione diversa. Selezionare Provare a selezionare un'altra sottoscrizione.

    Screenshot che mostra la selezione di una famiglia di prodotti da cui ordinare in Centro hardware Edge di Azure. Il pulsante Ordina accanto a una famiglia di prodotti è evidenziato.

  5. Selezionare la destinazione di spedizione per l'ordine.

    Screenshot che mostra la selezione di una destinazione di spedizione per l'ordine del Centro hardware Edge di Azure. L'opzione relativa alla destinazione di spedizione e il pulsante Avanti sono evidenziati.

  6. Nella pagina Seleziona hardware usare il pulsante Seleziona per selezionare il prodotto hardware da ordinare. Ad esempio, qui è stata selezionata l'opzione Azure Stack Edge Pro - GPU.

    Screenshot che mostra la selezione di un prodotto hardware per un ordine del Centro hardware Edge di Azure. Il pulsante Seleziona per un prodotto è evidenziato.

    Dopo aver selezionato un prodotto hardware, selezionare la configurazione del dispositivo da ordinare. Ad esempio, se si sceglie Azure Stack Edge Pro - GPU, è possibile scegliere tra i modelli Azure Stack Edge Pro - 1 GPU e Azure Stack Edge Pro - 2 GPU.

    Se è la prima volta che si effettua un ordine per Azure Stack Edge, selezionare Iscrizione e compilare il modulo Web come parte dell'esperienza di ordinazione del Centro hardware Edge di Azure.

    Il modulo Web raccoglie i dettagli seguenti sulla distribuzione:

    • Scala totale della distribuzione
    • Dimensione del cluster
    • Requisiti hardware
    • Presenza geografica

    Microsoft valuterà i dettagli della distribuzione forniti e potrà contattare l'utente tramite posta elettronica per ulteriori informazioni. I nuovi clienti devono soddisfare determinati requisiti per garantire che Azure Stack Edge sia adatto al caso d'uso. Non tutte le richieste verranno soddisfatte. Per eventuali domande, inviare un messaggio di posta elettronica all'indirizzo AzureStack1Pinquiry@microsoft.com.

    Screenshot del modulo Web per gli ordini hardware Azure Stack Edge dei nuovi clienti. Il pulsante Iscrizione per un prodotto è evidenziato.

  7. Selezionare la configurazione del dispositivo, quindi scegliere Seleziona. Le configurazioni disponibili dipendono dall'hardware selezionato. La schermata seguente mostra le configurazioni disponibili per i dispositivi Azure Stack Edge Pro - GPU.

    Se si ordinano i dispositivi Azure Stack Edge Mini R, che hanno tutte la stessa configurazione, non verrà visualizzata questa schermata.

    Screenshot che mostra la selezione di una configurazione hardware per un prodotto hardware in un ordine del Centro hardware Edge di Azure. Il prodotto hardware e le opzioni di configurazione sono evidenziati.

    Verrà avviata la procedura guidata Crea ordine.

  8. Nella scheda Informazioni di base specificare un Nome ordine, un Gruppo di risorse e l'Area. Selezionare quindi Avanti: Spedizione e quantità >.

    Screenshot della scheda Informazioni di base per l'immissione di un nome ordine, un gruppo di risorse e un'area per un ordine del Centro hardware Edge di Azure

    Successivamente, si aggiungerà ogni indirizzo di spedizione a cui si vogliono inviare i dispositivi, specificando il numero di dispositivi da inviare a ogni indirizzo. È possibile ordinare fino a 20 unità (dispositivi) per ordine.

  9. Nella scheda Spedizione e quantità aggiungere ogni indirizzo di spedizione a cui inviare i dispositivi:

    • Per aggiungere un nuovo indirizzo di spedizione, selezionare Aggiungi un nuovo indirizzo.

      Un campo Alias indirizzo obbligatorio nella schermata Nuovo indirizzo identifica l'indirizzo per un uso successivo. Selezionare Aggiungi al termine della compilazione dei campi dell'indirizzo. Usare quindi Selezionare gli indirizzi per aggiungere l'indirizzo all'ordine.

      Screenshot della schermata Nuovo indirizzo per l'ordine del Centro hardware Edge di Azure. L'opzione Alias indirizzo e il pulsante Aggiungi sono evidenziati.

    • Per usare l'indirizzo di spedizione di un ordine precedente o per usare un indirizzo appena aggiunto, scegliere Selezionare gli indirizzi. Nella schermata Selezionare gli indirizzi selezionare quindi uno o più indirizzi e scegliere Seleziona.

      Screenshot della schermata Selezionare gli indirizzi per l'ordine del Centro hardware Edge di Azure. L'opzione

    La scheda Spedizione e quantità ora include un articolo separato per ogni indirizzo di spedizione.

    Ogni nome di articolo dell'ordine include un prefisso del nome (il nome dell'ordine seguito dall'alias dell'indirizzo), con un numero di articolo per ogni dispositivo spedito a tale indirizzo.

    Illustrazione della scheda Spedizione e quantità per l'ordine del Centro hardware Edge di Azure con 2 indirizzi. Vengono identificate le parti del nome dell'articolo dell'ordine.

  10. Per ogni indirizzo, immettere la Quantità dei dispositivi da spedire nella scheda Spedizione e quantità.

    Quando si immette una quantità superiore a 1, dopo il nome dell'articolo dell'ordine viene visualizzata un'etichetta +n altri.

    Screenshot che mostra la scheda Spedizione e quantità con una quantità superiore a 1 per un indirizzo

  11. Per modificare i nomi degli articoli dell'ordine, selezionare e fare clic sul nome dell'articolo dell'ordine per aprire il riquadro Rinomina elemento ordine. Per spedire più di un articolo a un indirizzo, selezionare +n altri.

    È possibile apportare due tipi di modifica del nome:

    • Per usare un prefisso del nome diverso per tutti gli articoli dell'ordine, modificare il Prefisso nome, quindi selezionare Applica, come illustrato nella schermata seguente.

    • È anche possibile modificare il nome di ogni articolo dell'ordine singolarmente.

    Al termine, selezionare Fine.

    Screenshot che mostra come rinominare gli articoli dell'ordine per un ordine del Centro hardware Edge di Azure

    Selezionare Avanti: Notifiche > per continuare.

  12. Per ricevere notifiche sullo stato di avanzamento dell'ordine, immettere l'indirizzo di posta elettronica per ogni destinatario nella scheda Notifiche.

    Per aggiungere un indirizzo di posta elettronica, immettere l'indirizzo e selezionare Aggiungi. È possibile aggiungere fino a 20 indirizzi di posta elettronica.

    Screenshot della scheda Notifiche per l'ordine del Centro hardware Edge di Azure. La scheda Notifiche, il pulsante Aggiungi e il pulsante Rivedi e crea sono evidenziati.

    Al termine, selezionare Rivedi e crea per continuare.

  13. Nella scheda Rivedi e crea:

    1. Rivedere l'ordine. L'ordine viene convalidato automaticamente quando si apre questa schermata. Se viene visualizzato un banner Convalida non riuscita, è necessario risolvere i problemi prima di creare l'ordine.

    2. Esaminare le Condizioni per la privacy e selezionare la casella di controllo per accettarle.

    3. Seleziona Crea.

    Screenshot della scheda Rivedi e crea per un ordine del Centro hardware Edge di Azure

    Durante la distribuzione l'ordine viene aperto nel portale, con lo stato di ogni articolo dell'ordine visualizzato. Al termine della distribuzione potrebbe essere necessario fare clic sulla freccia GIÙ accanto a Dettagli distribuzione per visualizzare lo stato dei singoli articoli.

    Screenshot che mostra i dettagli della distribuzione durante la distribuzione di un ordine del Centro hardware Edge di Azure. I dettagli della risorsa sono evidenziati.

  14. Per visualizzare i dettagli per un articolo dell'ordine, illustrato di seguito, selezionare l'articolo nella colonna Risorsa dei dettagli della distribuzione.

    Screenshot che mostra i dettagli per una risorsa selezionata in un ordine del Centro hardware Edge di Azure. Il nome della risorsa è evidenziato.

  15. Dopo che un dispositivo viene spedito (il tag Spedito è verde), viene aggiunta un'opzione Configura hardware ai dettagli dell'articolo. Selezionare questa opzione per creare una risorsa di gestione per il dispositivo in Azure Stack Edge.

    Screenshot che mostra l'opzione Configura hardware per un articolo dell'ordine spedito dal Centro hardware Edge di Azure.

    La sottoscrizione, il gruppo di risorse e l'area di distribuzione vengono compilati in base all'ordine, ma è possibile modificarli.

    Screenshot della schermata Crea risorsa di gestione per un articolo dell'ordine spedito in un ordine del Centro hardware Edge di Azure.

    Dopo aver attivato il dispositivo, sarà possibile aprire la risorsa di gestione dall'articolo e aprire l'articolo dell'ordine dalla risorsa di gestione.

Creare una risorsa di gestione per ogni dispositivo

Per creare una risorsa di gestione per un dispositivo ordinato tramite il Centro hardware Edge di Azure, seguire questa procedura:

  1. Usare le credenziali di Microsoft Azure per accedere al portale di Azure a questo indirizzo: https://portal.azure.com.

  2. Esistono due modi per iniziare a creare una nuova risorsa di gestione:

    • Tramite il Centro hardware Edge di Azure: cercare e selezionare Centro hardware Edge di Azure. Nel Centro hardware visualizzare Tutti gli articoli dell'ordine. Selezionare il Nome dell'articolo. Nella Panoramica dell'articolo selezionare Configura hardware.

      L'opzione Configura hardware viene visualizzata dopo la spedizione di un dispositivo.

      Figura che mostra 4 passaggi per avviare la creazione della risorsa di gestione da un articolo dell'ordine nel Centro hardware Edge di Azure.

    • In Azure Stack Edge: cercare e selezionare Azure Stack Edge. Seleziona + Crea. Selezionare quindi Crea risorsa di gestione.

      Figura che mostra 3 passaggi per avviare la creazione della risorsa di gestione in Azure Stack Edge.

    Verrà aperta la procedura guidata Crea risorsa di gestione.

  3. Nella scheda Informazioni di base immettere le impostazioni seguenti:

    Impostazione Valore
    Selezionare una sottoscrizione1 Selezionare la sottoscrizione da usare per la risorsa di gestione.
    Gruppo di risorse1 Selezionare il gruppo di risorse da usare per la risorsa di gestione.
    Nome Specificare un nome per la risorsa di gestione.
    Distribuisci risorsa di Azure in Selezionare il paese o l'area geografica in cui risiederanno i metadati della risorsa di gestione. I metadati possono essere archiviati in una posizione diversa rispetto al dispositivo fisico.

    1 Un'organizzazione può usare sottoscrizioni e gruppi di risorse diversi per ordinare i dispositivi rispetto a quelli usati per gestirli.

    Screenshot della scheda Informazioni di base per Crea risorsa di gestione. La scheda Informazioni di base e il pulsante Rivedi e crea sono evidenziati.

    Selezionare Rivedi e crea per continuare.

  4. Nella scheda Rivedi e crea esaminare le impostazioni di base per la risorsa di gestione e le condizioni per l'utilizzo. Selezionare Crea.

    Se questa procedura è stata avviata facendo clic su Configura hardware per un articolo recapitato in un ordine del Centro hardware Edge di Azure, il dispositivo, il nome della risorsa dell'ordine e lo stato dell'ordine sono elencati nella parte superiore della schermata.

    Screenshot della scheda Rivedi e crea quando viene creata una risorsa di gestione di Azure Stack Edge per un articolo dell'ordine nel Centro hardware Edge di Azure. Le informazioni sull'ordine del dispositivo sono evidenziate.

    Il pulsante Crea non è disponibile finché non vengono superati tutti i controlli di convalida.

  5. Al termine del processo, verrà aperto il riquadro Panoramica per la nuova risorsa.

    Screenshot che mostra una risorsa di gestione completata in Azure Stack Edge.

Ottenere la chiave di attivazione

Quando la risorsa Azure Stack Edge è configurata e operativa, è necessario ottenere la chiave di attivazione. Questa chiave viene usata per attivare il dispositivo Azure Stack Edge Pro GPU e connetterlo alla risorsa. È possibile ottenere questa chiave ora nel portale di Azure.

  1. Selezionare la risorsa creata, quindi selezionare Panoramica.

  2. Nel riquadro a destra immettere un nome per l'istanza di Azure Key Vault o accettare il nome predefinito. La lunghezza del nome dell'insieme di credenziali delle chiavi deve essere compresa tra 3 e 24 caratteri.

    Viene creato un insieme di credenziali delle chiavi per ogni risorsa Azure Stack Edge attivata con il dispositivo. L'insieme di credenziali delle chiavi consente di archiviare e accedere ai segreti, ad esempio la chiave di integrità del canale per il servizio viene archiviata nell'insieme di credenziali delle chiavi.

    Dopo aver specificato il nome dell'insieme di credenziali delle chiavi, selezionare Genera chiave per creare una chiave di attivazione.

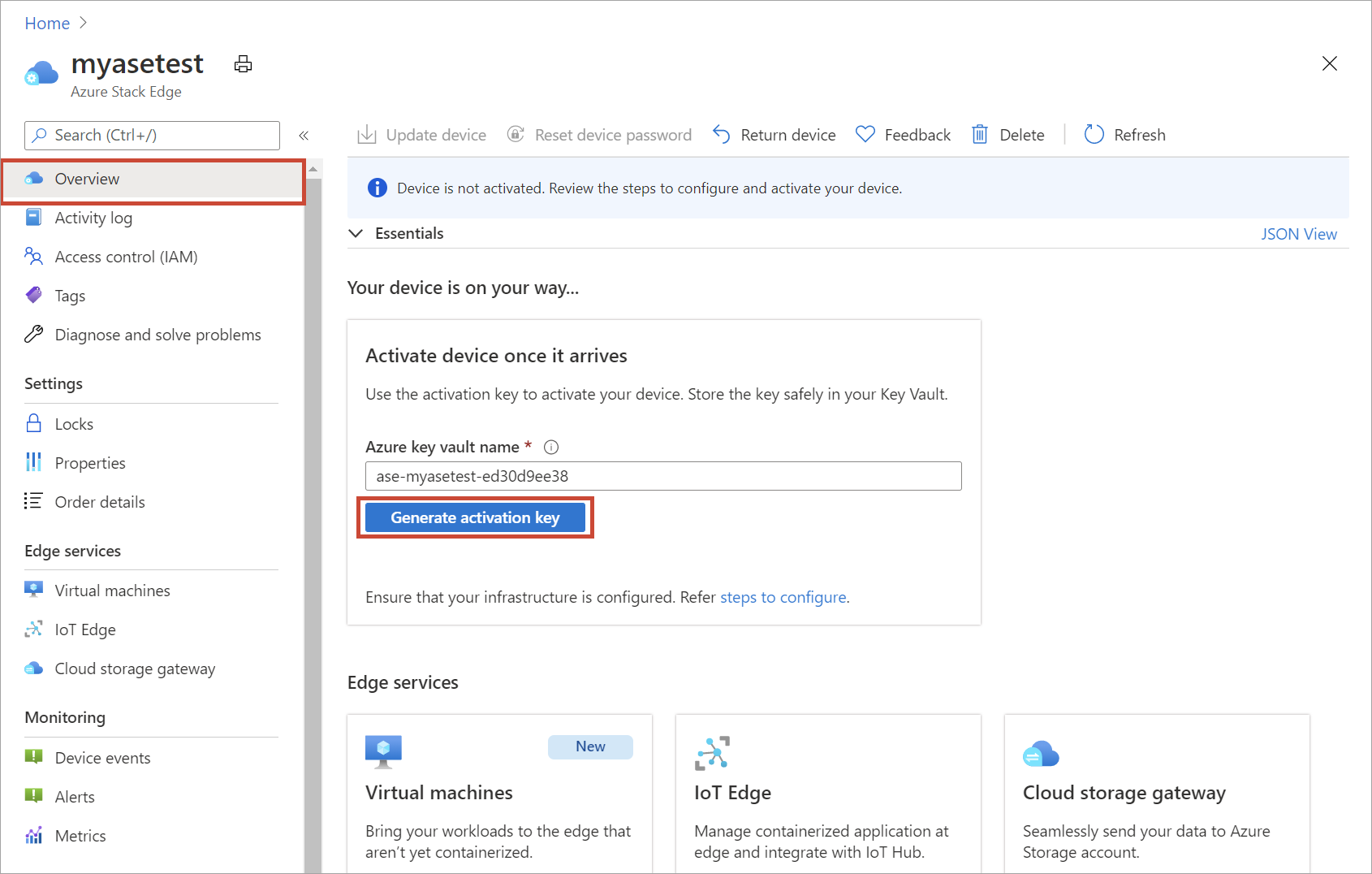

    Screenshot del riquadro Panoramica per una risorsa Azure Stack Edge appena creata. Il pulsante Genera chiave di attivazione è evidenziato.

    Attendere alcuni minuti mentre vengono creati l'insieme di credenziali delle chiavi e la chiave di attivazione. Selezionare l'icona di copia per copiare la chiave e salvarla, in modo da poterla usare in seguito.

Importante

  • La chiave di attivazione scade tre giorni dopo la generazione.
  • Se la chiave è scaduta, generarne una nuova. La chiave precedente non è più valida.

Passaggi successivi

In questa esercitazione sono stati presentati argomenti relativi ad Azure Stack Edge, ad esempio:

  • Creazione di una nuova risorsa
  • Ottenere la chiave di attivazione

Passare all'esercitazione successiva per informazioni su come installare Azure Stack Edge.

Installare Azure Stack Edge Pro GPU
