Informazioni sulla gestione del tempo in Analisi di flusso di Azure

Articolo
01/23/2024

Questo articolo illustra come prendere decisioni di progettazione per risolvere alcuni problemi pratici di gestione del tempo nei processi di Analisi di flusso di Azure. Le decisioni di progettazione della gestione del tempo sono strettamente correlate ai fattori di ordinamento degli eventi.

Concetti di base sul tempo

Per strutturare meglio la discussione, è opportuno definire alcuni concetti di base:

Ora dell'evento: Ora in cui si è verificato l'evento originale. Ad esempio, quando un'automobile in corsa su un'autostrada si avvicina a un casello.
Tempo di elaborazione: Ora in cui l'evento raggiunge il sistema di elaborazione e viene osservato. Ad esempio, quando il sensore di un casello avvista l'automobile e il sistema impiega alcuni istanti ad elaborare i dati.
Limite: Marcatore dell'ora dell'evento che indica fino a quale punto gli eventi sono stati in ingresso al processore di streaming. I limiti consentono al sistema di indicare chiaramente lo stato di inserimento degli eventi. Per la natura stessa dei flussi, i dati degli eventi in ingresso non si arrestano mai, quindi i limiti indicano l'avanzamento fino a un determinato punto del flusso.

Il concetto di limite è importante. I limiti consentono ad Analisi di flusso di Azure di determinare quando il sistema è in grado di produrre risultati completi, corretti e ripetibili che non è necessario ritirare. L'elaborazione può essere eseguita in un modo prevedibile e ripetibile. Ad esempio, se è necessario ripetere un conteggio per una qualche condizione di gestione degli errori, i limiti sono punti di inizio e fine sicuri.

Per altre informazioni su questo argomento, vedere i post di blog di Tyler Akidau Streaming 101 e Streaming 102.

Scegliere l'ora di inizio migliore

Analisi di flusso di Azure offre due opzioni di selezione dell'ora dell'evento: ora di arrivo e tempo applicazione.

Ora di arrivo

L'ora di arrivo viene assegnata nell'origine di input quando l'evento raggiunge l'origine. È possibile accedere all'ora di arrivo usando la proprietà EventEnqueuedUtcTime per l'input di Hub eventi, la proprietà IoTHub.EnqueuedTime per l'input dell'hub IoT e la proprietà BlobProperties.LastModified per l'input del BLOB.

L'ora di arrivo viene usata per impostazione predefinita e trova il suo impiego ottimale negli scenari di archiviazione dei dati, dove la logica temporale non è necessaria.

Tempo applicazione (o Ora dell'evento)

Il tempo applicazione viene assegnato quando l'evento viene generato e fa parte del payload dell'evento. Per elaborare gli eventi in base al tempo applicazione, usare la clausola Timestamp by nella query SELECT. Se Timestamp by è assente, gli eventi vengono elaborati in base all'ora di arrivo.

È importante usare un timestamp nel payload quando è necessaria la logica temporale per tenere conto dei ritardi nel sistema di origine o nella rete. Il tempo assegnato a un evento è disponibile in SYSTEM.TIMESTAMP.

Avanzamento del tempo in Analisi di flusso di Azure

Quando si usa il tempo applicazione, l'avanzamento del tempo si basa sugli eventi in ingresso. È difficile per il sistema di elaborazione del flusso sapere se non ci sono eventi o se gli eventi sono ritardati. Per questo motivo, Analisi di flusso di Azure genera limiti euristici per ogni partizione di input nei modi seguenti:

Quando è presente un evento in ingresso, il limite viene calcolato sottraendo dall'ora dell'evento maggiore registrata da Analisi di flusso fino a quel momento le dimensioni della finestra di tolleranza elementi non in ordine.
Quando non è presente alcun evento in ingresso, il limite si calcola sottraendo dall'ora di arrivo stimata corrente la finestra di tolleranza per arrivo in ritardo. L'ora di arrivo stimata è il tempo trascorso dall'ultima volta in cui è stato rilevato un evento di input più l'ora di arrivo dell'evento di input.

L'ora di arrivo può essere solo stimata, poiché l'ora di arrivo reale viene generata nel gestore eventi di input, ad esempio Hub eventi, e non nella macchina virtuale di Analisi di flusso di Azure che elabora gli eventi.

La struttura ha altri due scopi oltre alla generazione dei limiti:

Il sistema genera risultati in modo tempestivo con o senza eventi in ingresso.

È possibile controllare il livello di tempestività con cui visualizzare i risultati di output. Nella pagina Ordinamento eventi del processo di Analisi di flusso nel portale di Azure è possibile configurare l'impostazione Eventi non in ordine. Quando si configura l'impostazione, tenere in considerazione il compromesso fra tempestività e tolleranza degli eventi non in ordine nel flusso di eventi.

La finestra di tolleranza per arrivo in ritardo è necessaria per continuare a generare limiti, anche in assenza di eventi in ingresso. Possono esserci periodi senza eventi in ingresso, ad esempio quando un flusso di input degli eventi è di tipo sparse. Questo problema viene aggravato dall'uso di più partizioni nel gestore eventi di input.

I sistemi di elaborazione dati in streaming senza una finestra di tolleranza per arrivo in ritardo possono presentare un ritardo degli output quando gli input sono di tipo sparse e vengono usate più partizioni.
Il comportamento del sistema deve essere ripetibile. La ripetibilità è una proprietà importante dei sistemi di elaborazione dati in streaming.

Il limite viene derivato da ora di arrivo e tempo applicazione. Entrambi sono persistenti nel gestore eventi e pertanto sono ripetibili. Se l'ora di arrivo deve essere stimata in assenza di eventi, Analisi di flusso di Azure inserisce nel journal l'ora di arrivo stimata per garantirne la ripetibilità durante la riproduzione per il ripristino da errori.

Quando si sceglie di usare l'ora di arrivo come ora dell'evento, non è necessario configurare la tolleranza elementi non in ordine e la tolleranza per arrivo in ritardo. Poiché per l'ora di arrivo vi è una garanzia di incremento nel gestore eventi di input, Analisi di flusso di Azure ignora semplicemente le configurazioni.

Eventi che arrivano in ritardo

In base alla definizione della finestra di tolleranza per arrivo in ritardo, per ogni evento in ingresso Analisi di flusso di Azure confronta l'ora dell'evento con l'ora di arrivo. Se l'ora dell'evento è al di fuori della finestra di tolleranza, è possibile configurare il sistema in modo che elimini l'evento o modifichi l'ora per farla rientrare nella tolleranza.

Dopo la generazione dei limiti, il servizio può potenzialmente ricevere eventi con un'ora inferiore al limite. È possibile configurare il servizio in modo da eliminare questi eventi o modificare l'ora dell'evento in base al valore del limite.

Nell'ambito della modifica, il System.Timestamp dell'evento viene impostato sul nuovo valore, ma il campo dell'ora dell'evento in sé non viene modificato. Questa modifica è l'unica situazione in cui il System.Timestamp di un evento può essere diverso dal valore indicato nel campo dell'ora dell'evento e può generare risultati imprevisti.

Gestire le variazioni temporali con i flussi secondari

Il meccanismo di generazione di limiti euristici descritto funziona bene nella maggior parte dei casi in cui il tempo è per lo più sincronizzato tra i vari mittenti di eventi. Nella vita reale però, specialmente in molti scenari IoT, il sistema ha poco controllo sull'orologio dei mittenti di eventi. Questi mittenti possono essere qualsiasi tipo di dispositivo disponibile sul mercato, con versioni di hardware e software diverse.

Invece di usare un limite comune a tutti gli eventi in una partizione di input, Analisi di flusso usa un altro meccanismo, ossia i flussi secondari. È possibile usare i flussi secondari in un processo scrivendo una query di processo che usa la clausola TIMESTAMP BY e la parola chiave OVER. Per designare il flusso secondario, specificare un nome di colonna chiave dopo la parola chiave OVER, ad esempio deviceid, in modo che il sistema applichi i criteri temporali in base a quella colonna. Ogni flusso secondario ottiene il proprio limite indipendente. Questo meccanismo è utile per consentire la generazione tempestiva dell'output, in presenza di notevoli sfasamenti di orario o ritardi di rete tra i mittenti di eventi.

I flussi secondari sono una soluzione fornita esclusivamente da Analisi di flusso di Azure e non vengono offerti da altri sistemi di elaborazione dati in streaming.

Quando si usano i flussi secondari, Analisi di flusso applica la finestra di tolleranza per arrivo in ritardo agli eventi in ingresso. La tolleranza per arrivo in ritardo determina la quantità massima in base alla quale i diversi flussi secondari possono essere separati tra loro. Ad esempio, se il dispositivo 1 si trova al timestamp 1 e il dispositivo 2 si trova al timestamp 2, la tolleranza massima per arrivo in ritardo è uguale al timestamp 2 meno il timestamp 1. L'impostazione predefinita di 5 secondi è probabilmente insufficiente per i dispositivi con timestamp non coerenti. È consigliabile iniziare con 5 minuti e quindi regolare l'impostazione in base allo schema di sfasamento orario del dispositivo.

Eventi che arrivano in anticipo

Oltre alla finestra di tolleranza per arrivo in ritardo esiste anche, all'opposto, la finestra di tolleranza per arrivo in anticipo. Questa finestra è impostata su 5 minuti e ha uno scopo diverso da quella per l'arrivo in ritardo.

Poiché Analisi di flusso di Azure garantisce sempre risultati completi, è possibile specificare solo l'ora di inizio processo come prima ora di output del processo, invece dell'ora di input. L'ora di inizio processo è necessaria per elaborare la finestra completa, invece che a partire dalla parte centrale.

Analisi di flusso deriva l'ora di inizio dalla specifica della query. Tuttavia, poiché il gestore eventi di input viene indicizzato solo in base all'ora di arrivo, il sistema deve convertire l'ora di inizio dell'evento in ora di arrivo. Il sistema può iniziare a elaborare gli eventi da quel punto nel gestore eventi di input. Con il limite della finestra di tolleranza per arrivo in anticipo, la conversione è semplice: corrisponde all'ora di inizio dell'evento meno i 5 minuti della finestra di tolleranza per arrivo in anticipo. In base a questo calcolo, il sistema elimina tutti gli eventi la cui ora dell'evento è precedente all'ora di arrivo di oltre 5 minuti. La metrica degli eventi di input anticipati viene incrementata quando gli eventi vengono eliminati.

Questo concetto viene usato per garantire la ripetibilità dell'elaborazione indipendentemente dal punto di inizio dell'output. Senza questo meccanismo non sarebbe possibile garantire la ripetibilità, come invece pretendono di fare molti altri sistemi di streaming.

Effetti collaterali delle tolleranze di ordinamento temporale degli eventi

I processi di Analisi di flusso offrono diverse opzioni di Ordinamento eventi. Due di queste possono essere configurate nel portale di Azure, ossia Eventi non in ordine (tolleranza elementi non in ordine) e Eventi pervenuti in ritardo (tolleranza per arrivo in ritardo). La tolleranza per arrivo in anticipo è fissa e non può essere modificata. Questi criteri temporali vengono usati da Analisi di flusso per fornire solide garanzie. Queste impostazioni hanno tuttavia alcune implicazioni talvolta impreviste:

Invio accidentale di eventi troppo anticipati.

Gli eventi anticipati non dovrebbero essere restituiti normalmente. Potrebbero però essere inviati all'output se l'orologio del mittente è troppo veloce. Tuti gli eventi che arrivano in anticipo vengono eliminati, quindi non compaiono nell'output.
Invio di eventi non recenti a Hub eventi perché vengano elaborati da Analisi di flusso di Azure.

Benché possano apparire innocui a prima vista, a causa della tolleranza per arrivo in ritardo dell'applicazione, gli eventi non recenti possono essere eliminati. Se gli eventi sono troppo vecchi, il valore di System.Timestamp viene alterato durante l'inserimento degli eventi. A causa di questo comportamento, attualmente Analisi di flusso di Azure è più adatto per gli scenari di elaborazione degli eventi quasi in tempo reale, piuttosto che per quelli di elaborazione di eventi cronologici. Per ovviare a questo comportamento, in alcuni casi è possibile impostare il tempo di Eventi pervenuti in ritardo sul valore più grande possibile (20 giorni).
Si osserva un ritardo degli output.

Il primo limite viene generato in base al calcolo del tempo massimo dell'evento osservato fino a questo momento dal sistema meno le dimensioni della finestra di tolleranza elementi non in ordine. Per impostazione predefinita, la tolleranza elementi non in ordine è configurata su zero (00 minuti e 00 secondi). Se la si imposta su un valore più alto, diverso da zero, il primo output del processo di streaming viene ritardato in base a quel valore temporale (o a un valore superiore) per via del tempo del primo limite calcolato.
Gli input sono di tipo sparse.

Quando una determinata partizione è priva di input, il tempo del limite viene calcolato sottraendo all'ora di arrivo la finestra di tolleranza per arrivo in ritardo. Di conseguenza, se gli eventi di input sono poco frequenti e di tipo sparse, l'output può essere ritardato di quella quantità di tempo. Il valore predefinito di Eventi pervenuti in ritardo è 5 secondi. Ad esempio, un certo ritardo è normale quando si inviano eventi di input uno alla volta. I ritardi possono peggiorare quando si imposta la finestra Eventi pervenuti in ritardo su un valore elevato.
Il valore di System.Timestamp è diverso dal tempo indicato nel campo dell'ora dell'evento.

Come descritto in precedenza, il sistema regola l'ora dell'evento in base alla finestra di tolleranza elementi non in ordine o alla finestra di tolleranza per arrivo in ritardo. Il valore di System.Timestamp viene modificato, ma non quello del campo dell'ora dell'evento. Può essere usato per identificare per quali eventi sono stati regolati i timestamp. Se il sistema ha modificato il timestamp a causa di una delle tolleranze, in genere corrispondono.

Metriche da osservare

È possibile osservare i diversi effetti delle tolleranze di ordinamento temporale dell’evento tramite le metriche del processo di Analisi di flusso di Azure. Le metriche seguenti sono rilevanti:

Metrico	Descrizione
Eventi non in ordine	Indica il numero di eventi ricevuti non in ordine, che sono stati eliminati o a cui è stato assegnato un timestamp modificato. Questa metrica è interessata direttamente dalla configurazione dell'impostazione Eventi non in ordine nella pagina Ordinamento eventi del processo nel portale di Azure.
Ultimi eventi di input	Indica il numero di eventi arrivati in ritardo dall'origine. Questa metrica include gli eventi che sono stati eliminati o di cui è stato modificato il timestamp. È interessata direttamente dalla configurazione dell'impostazione Eventi pervenuti in ritardo nella pagina Ordinamento eventi del processo nel portale di Azure.
Eventi di input anticipati	Indica il numero di eventi arrivati in anticipo dall'origine che sono stati eliminati o il cui timestamp è stato modificato se l'anticipo è superiore a 5 minuti.
Ritardo limite	Indica il ritardo del processo di elaborazione dati di streaming. Per altre informazioni, vedere la sezione seguente.

Dettagli della metrica Ritardo limite

La metrica Ritardo limite viene calcolata sottraendo al tempo del nodo di elaborazione il valore del limite più grande osservato fino a quel momento. Per altre informazioni, vedere il post di blog sulla metrica Ritardo limite.

Il valore di questa metrica può essere superiore a 0 in condizioni normali per diversi motivi:

Ritardo di elaborazione inerente della pipeline di streaming. In genere questo ritardo è nominale.
Il ritardo è stato introdotto dalla finestra di tolleranza elementi non in ordine, in quanto il limite è ridotto in base alle dimensioni della finestra di tolleranza.
Il ritardo è stato introdotto dalla finestra di tolleranza per arrivo in ritardo, in quanto il limite è ridotto in base alle dimensioni della finestra di tolleranza.
Sfasamento orario del nodo di elaborazione che ha generato la metrica.

Esistono alcuni altri vincoli delle risorse che possono causare il rallentamento della pipeline di streaming. Il valore della metrica Ritardo limite può aumentare per i motivi seguenti:

Le risorse di elaborazione in Analisi di flusso non sono sufficienti per gestire il volume di eventi di input. Per aumentare le risorse, vedere Informazioni sulle unità di flusso e su come modificarle.
La velocità effettiva nei gestori eventi di input non è sufficiente, pertanto vengono limitati. Per le possibili soluzioni, vedere Aumentare automaticamente le unità elaborate di Hub eventi di Azure.
Il provisioning dei sink di output non viene effettuato con sufficiente capacità, pertanto vengano limitati. Le soluzioni possibili variano notevolmente a seconda della versione del servizio di output usato.

Frequenza degli eventi di output

Analisi di flusso di Azure usa lo stato del limite come unico trigger per produrre eventi di output. Essendo derivato dai dati di input, il limite è ripetibile durante il ripristino da errori e anche nella rielaborazione avviata dall'utente. Quando si usano funzioni di aggregazione finestra, il servizio produce output solo alla fine delle finestre. In alcuni casi gli utenti potrebbero avere l'esigenza di visualizzare le funzioni di aggregazione parziali generate dalle finestre. Le funzioni di aggregazione parziali non sono tuttavia attualmente supportate in Analisi di flusso di Azure.

In altre soluzioni di streaming gli eventi di output potrebbero materializzarsi in corrispondenza di vari punti di trigger, a seconda delle circostanze esterne. In alcune soluzioni è possibile che gli eventi di output per una determinata coppia di intervalli di tempo vengano generati più volte. Man mano che i valori di input vengono ridefiniti, i risultati aggregati diventano più precisi. Gli eventi potrebbero essere soggetti a un'iniziale previsione e quindi essere rivisti nel tempo. Ad esempio, quando un determinato dispositivo è offline, un sistema potrebbe usare un valore stimato. Quando, successivamente, il dispositivo torna online, i dati dell'evento effettivi potrebbero essere inclusi nel flusso di input. I risultati di output dell'elaborazione di tale intervallo di tempo producono un output più preciso.

Esempio illustrato di limiti

Le immagini seguenti illustrano lo stato di avanzamento dei limiti in diverse circostanze.

Questa tabella contiene i dati di esempio riportati nei grafici seguenti. Si noti che l'ora dell'evento e l'ora di arrivo cambiano: a volte coincidono, altre volte no.

Ora dell'evento	Ora di arrivo	DeviceId
12:07	12:07	device1
12:08	12:08	device2
12:17	12:11	device1
12:08	12:13	device3
12:19	12:16	device1
12:12	12:17	device3
12:17	12:18	device2
12:20	12:19	device2
12:16	12:21	device3
12:23	12:22	device2
12:22	12:24	device2
12:21	12:27	device3

In questa illustrazione vengono usate le tolleranze seguenti:

La finestra di tolleranza per arrivo in anticipo è di 5 minuti
La finestra di tolleranza per arrivo in ritardo è di 5 minuti
La finestra di riordino è di 2 minuti

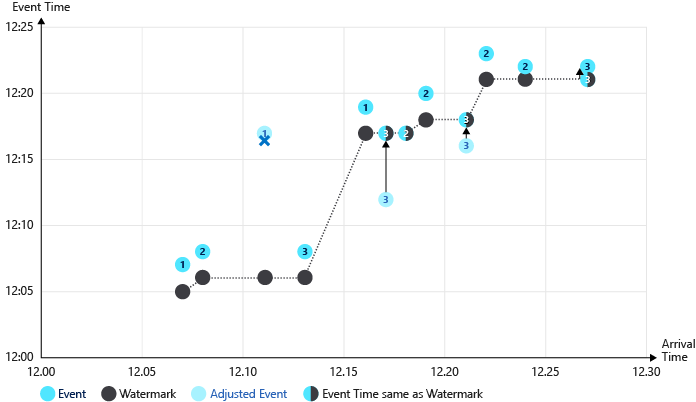

Illustrazione dell'avanzamento del limite attraverso questi eventi:

Processi rilevanti illustrati nell'immagine precedente:
1. Il primo evento (device1) e il secondo evento (device2) hanno ore allineate e vengono elaborati senza modifiche. Il limite avanza in ciascun evento.
2. Quando viene elaborato il terzo evento (device1), l'ora di arrivo (12:11) è precedente all'ora dell'evento (12:17). L'evento è arrivato 6 minuti prima, quindi viene eliminato per via della tolleranza per arrivo in anticipo di 5 minuti.

  In questo caso di evento anticipato, il limite non avanza.
3. Il quarto evento (device3) e il quinto evento (device1) hanno ore allineate e vengono elaborati senza modifiche. Il limite avanza in ciascun evento.
4. Quando viene elaborato il sesto evento (device3), l'ora di arrivo (12:17) e l'ora dell'evento (12:12) sono sotto il livello limite. L'ora dell'evento viene regolata sul livello limite (12:17).
5. Quando viene elaborato il dodicesimo evento (device3), l'ora di arrivo (12:27) è di 6 minuti successiva all'ora dell'evento (12:21). Viene applicato il criterio di arrivo in ritardo. L'ora dell'evento viene modificata (12:22) e, poiché il nuovo valore è sopra il limite (12:21), non vengono applicate ulteriori modifiche.

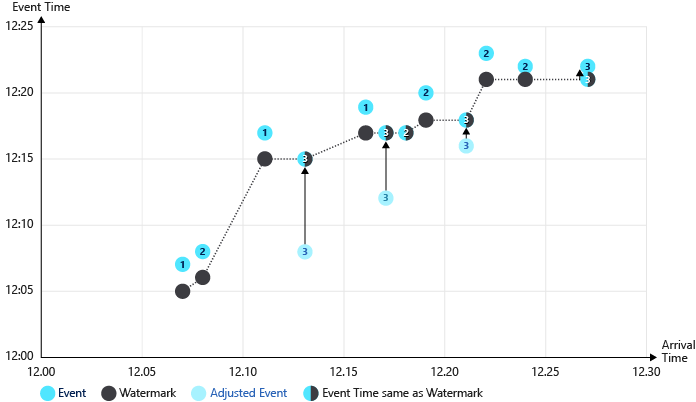

Seconda illustrazione dell'avanzamento del limite senza un criterio di arrivo in anticipo:

In questo esempio non viene applicato alcun criterio di arrivo in anticipo. Gli eventi outlier che arrivano in anticipo aumentano notevolmente il limite. Si noti che il terzo evento (device1 alle 12:11) non viene eliminato in questo scenario e il limite viene alzato a 12:15. Come risultato, il quarto evento viene regolato in avanti di 7 minuti (dalle 12:08 alle 12:15).

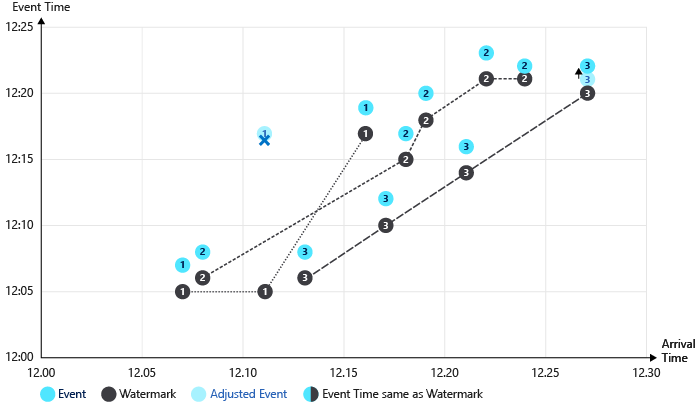

Nell'ultima illustrazione vengono usati i flussi secondari (SU DeviceId). Vengono tracciati più limiti, uno per flusso. Di conseguenza, il numero di eventi di cui viene modificata l'ora è minore.
