Installare VMware Cloud Director con la soluzione Azure VMware

Questo articolo illustra come installare VMware Cloud Director per consentire ai responsabili dell'organizzazione e degli host di usare le risorse sottostanti del cloud privato della soluzione Azure VMware per i data center virtuali.

VMware Cloud Director è una piattaforma di servizi cloud che offre servizi cloud sicuri, isolati e elastici per il calcolo, la rete, l'archiviazione e la sicurezza in un modello self-service. VMware Cloud Director ottiene le risorse da un'infrastruttura virtuale sottostante.

Annotazioni

VMware Cloud Director su Azure VMware Solution è attualmente disponibile solo per gli host idonei e per alcuni clienti Enterprise selezionati. Per altre informazioni, contattare il team dell'account.

Enterprise e host idonei possono installare VMware Cloud Director nella soluzione Azure VMware e integrarlo con il data center cloud privato della soluzione Azure VMware per abilitare la multi-tenancy, usando le risorse sottostanti per distribuire i data center virtuali protetti e isolati offerti da VMware Cloud Director.

Panoramica dell'architettura della soluzione VMware Cloud Director in Azure VMware

La soluzione Azure VMware offre cloud privati che contengono cluster VMware vSphere, creati da un'infrastruttura di Azure bare metal dedicata. La distribuzione iniziale minima è costituita da tre host, con l'opzione per aggiungere altri host, fino a un massimo di 16 host per cluster. Tutti i cloud privati provisionati hanno VMware vCenter Server, VMware vSAN, VMware vSphere e VMware NSX.

VMware Cloud Director consente l'impiego della multi-tenancy attraverso le organizzazioni. Ogni organizzazione può avere uno o più data center virtuali (VDC) dell'organizzazione. Il data center virtuale di ogni organizzazione può avere un proprio router di livello 1 dedicato (gateway perimetrale del data center virtuale dell'organizzazione), che si connette al router di livello 0 condiviso (gateway provider).

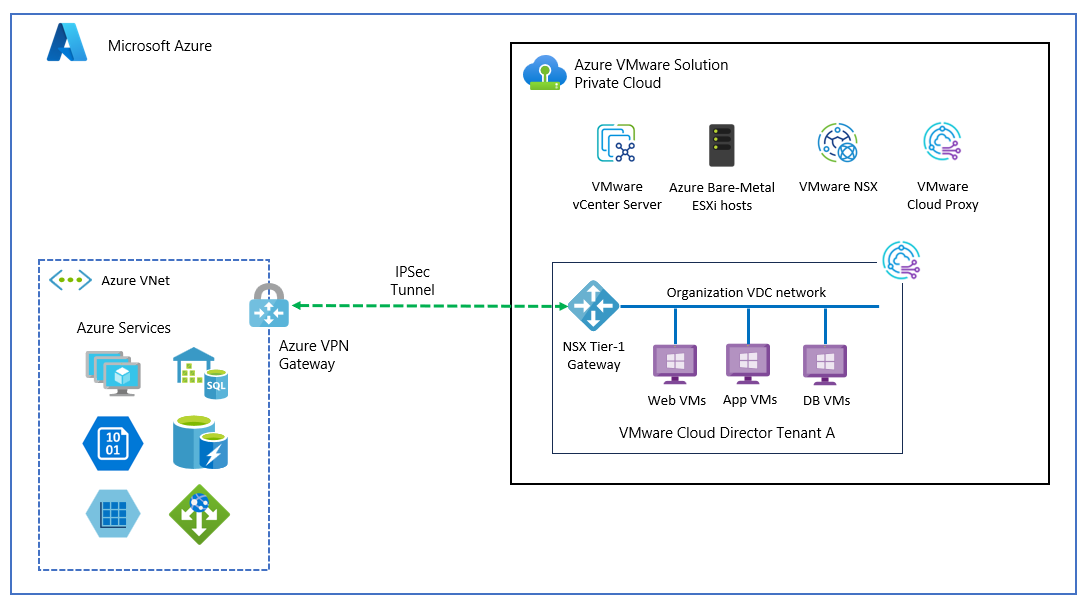

Diagramma che mostra l'architettura tipica di VMware Cloud Director nella soluzione Azure VMware.

Come installare e configurare VMware Cloud Director nella soluzione Azure VMware

È possibile installare e gestire autonomamente VMware Cloud Director nella soluzione Azure VMware. Questo documento illustra l'installazione basata su appliance VMware Cloud Director.

Un gruppo di server VMware Cloud Director è costituito da uno o più server VMware Cloud Director che eseguono una raccolta di servizi denominata cella VMware Cloud Director. Tutte le celle condividono un singolo database VMware Cloud Director e trasferisce l'archiviazione del server e si connettono alle risorse di rete e vSphere.

L'appliance VMware Cloud Director include un database PostgreSQL incorporato con una funzione a disponibilità elevata.

Prerequisiti per l'installazione di VMware Cloud Director

Assicurarsi che tutti i prerequisiti di installazione siano completati prima di procedere con l'installazione.

Preparare la memoria del server di trasferimento per le appliance di VMware Cloud Director

L'archiviazione del server di trasferimento viene usata per la gestione del cluster dell'appliance e per fornire spazio di archiviazione temporaneo per caricamenti, download ed elementi del catalogo. Ogni membro del gruppo di server monta questo volume nello stesso punto di montaggio: /opt/vmware/vcloud-director/data/transfer. È possibile usare il server Linux NFS per creare una condivisione di trasferimento nella soluzione Azure VMware.

Preparare la condivisione di trasferimento seguendo i requisiti per la configurazione del server NFS, in modo che VMware Cloud Director possa scrivere file in un percorso di archiviazione del server di trasferimento basato su NFS e leggerne i file.

Installare appliance VMware Cloud Director nella soluzione Azure VMware

Per configurare l'alta disponibilità per il database VMware Cloud Director, distribuisci un'istanza primaria e due istanze di standby dell'appliance VMware Cloud Director. Facoltativamente, è possibile ridimensionare orizzontalmente il gruppo di server distribuendo anche le celle dell'applicazione.

VMware Cloud Director viene distribuito in due fasi:

  • Fase 1: Distribuire Open Virtual Appliance (OVA) con le impostazioni di base.
  • Fase 2: Configurare VMware Cloud Director accedendo alla pagina VAMI. <https:// VCD_FQDN_or_IP>:5480

Procedimento

  1. Implementare l'appliance VMware Cloud Director come istanza primaria.
    • La cella primaria è il primo membro del gruppo di server VMware Cloud Director. Il database incorporato viene configurato come database VMware Cloud Director.
    • Il nome del database è vcloud e l'utente del database è vcloud.

Diagramma che mostra l'installazione ovf di VMware Cloud Director nella soluzione Azure VMware.

  1. Per la configurazione iniziale dell'appliance primaria, accedere all'interfaccia di gestione dell'appliance virtuale di VMware Cloud Director all'indirizzo https://VCD_eth1_ip_address:5480
    • Compilare il modulo (Condivisione NFS, Password del database e Utente amministratore, Impostazioni di VMware Cloud Director) e avviare la configurazione.
    • Al termine della configurazione iniziale, è possibile accedere all'istanza di VMware Cloud Director.
    • Verificare che la cella primaria sia attiva e in esecuzione accedendo al portale di amministrazione del provider di servizi VMware Cloud Director all'indirizzo https://primary_eth0_ip_address/provider
    • Per verificare l'integrità del database PostgreSQL, accedere come radice all'interfaccia utente di gestione dell'appliance all'indirizzo https://primary_eth1_ip_address:5480. Il nodo primario deve trovarsi in uno stato di esecuzione.
  2. Distribuire due istanze dell'appliance VMware Cloud Director come celle di standby. Accedere all'interfaccia VAMI della cella standby e immettere lo stesso montaggio NFS usato nella configurazione della cella primaria.
    • Dopo l'implementazione iniziale dell'appliance di standby, il gestore della replica inizia a sincronizzare il suo database con quello dell'appliance primaria.
    • Durante questo periodo, il database VMware Cloud Director e quindi l'interfaccia utente di VMware Cloud Director non sono disponibili.
  3. È possibile monitorare lo stato del cluster usando l'interfaccia utente di gestione dell'appliance VMware Cloud Director.
    • Verificare che tutte le celle del cluster HA siano in esecuzione. Visualizzare l'integrità e la modalità di failover del cluster VMware Cloud Director Appliance.
  4. (Facoltativo) Distribuire una o più istanze dell'appliance VMware Cloud Director come celle dell'applicazione VMware Cloud Director.

Dopo aver installato VMware Cloud Director, è possibile aggiungere la soluzione Azure VMware vCenter e NSX-T a VMware Cloud Director per iniziare a usare le relative risorse.

Aggiungere la soluzione Azure VMware vCenter e NSX-T a VMware Cloud Director

VMware Cloud Director deriva le risorse da un'infrastruttura virtuale sottostante. Dopo aver registrato le risorse vSphere in VMware Cloud Director, è possibile allocare queste risorse per le organizzazioni da usare.

Annotazioni

Esaminare e completare i passaggi di preconfigurazione seguenti prima di aggiungere il cloud privato della soluzione Azure VMware a VMware Cloud Director.

Prerequisiti

  • Recuperare manualmente il certificato VMCA della soluzione Azure VMware vCenter passando a https://vCenterFQDN e quindi selezionare Scarica certificato CA radice attendibile. Individuare la VMCA nel contenuto del file ZIP e quindi aggiungerla ai certificati attendibili di VMware Cloud Director.

    • È necessario eseguire questa attività prima di aggiungere il server vCenter della soluzione Azure VMware a VMware Cloud Director, altrimenti potrebbe influire su funzionalità come il proxy della console, l'accensione della macchina virtuale con personalizzazione del guest e i caricamenti di OVF/Media. Altre informazioni sull'uso di questo collegamento.

  • Creare un ticket di supporto per eseguire la personalizzazione in NSX-T prima di integrare Azure VMware Solution NSX-T manager con VMware Cloud Director e creare il gateway del provider.

    • È necessario eseguire questa attività prima di aggiungere il manager Azure VMware Solution NSX-T a VMware Cloud Director; altrimenti, l'aggiunta del gateway fornito fallirà.

  • Integrare Azure VMware Solution vCenter e NSX-T utilizzando credenziali associate al ruolo "CloudAdmin"

    • Le credenziali cloudAdmin sono disponibili nel portale di Azure nella risorsa cloud privato passando a Gestisci e quindi selezionando Credenziali VMware.
    • Informazioni sul ruolo e le autorizzazioni CloudAdmin.

  • Creare un pool di risorse per eseguire il mapping con Provide Virtual Datacenter (PVDC). Il cluster o il pool di risorse deve essere disponibile per l'uso in un'istanza del server vCenter connessa.

Aggiungere il server vCenter della soluzione Azure VMware e NSX-T manager a VMware Cloud Director

  • Verificare che i passaggi di preconfigurazione precedenti siano stati completati.
  • Passare al portale https://VCD del provider di servizi VMware Cloud Director FQDN/provider come amministratore.
  • In Risorse dell'infrastruttura selezionare server vCenter e selezionare AGGIUNGI.
    • Specificare il nome, l'URL vCenter della soluzione Azure VMware e le credenziali "CloudAdmin".
    • Verificare che lo stato sia Normale e che la connessione sia connessa.

Aggiungere il server vCenter della soluzione Azure VMware e NSX-T manager a VMware Cloud Director

  • Verificare che i passaggi di preconfigurazione precedenti siano stati completati.
  • Passare al portale https://VCD del provider di servizi VMware Cloud Director FQDN/provider come amministratore.
  • In Risorse dell'infrastruttura selezionare NSX-T e selezionare AGGIUNGI.
    • Specificare un nome, l'URL dell'istanza NSX Manager della soluzione Azure VMware e le credenziali CloudAdmin dell'account NSX Manager.

Cosa c'è dopo

Seguire la Guida dell'amministratore del provider di servizi VMware Cloud Director per completare il resto della configurazione del provider VMware Cloud Director, ad esempio la creazione di PVDC, i pool di rete che importano il gateway provider e così via.

Informazioni sugli scenari di rete di VMware Cloud Director nella soluzione Azure VMware

Domande frequenti

Come si installa e si configura VMware Cloud Director nelle soluzioni VMware di Microsoft Azure?

Gli host e le aziende idonee possono installare e gestire autonomamente VMware Cloud Director nella soluzione Azure VMware. Usare il ruolo CloudAdmin per integrare VMware Cloud Director con la soluzione Azure VMware vCenter e NSX-T.

Quali limitazioni ha il ruolo CloudAdmin della soluzione Azure VMware per VMware Cloud Director?

Il ruolo CloudAdmin della soluzione Azure VMware è un ruolo limitato e attualmente non consente la configurazione o il prefisso BGP su NSX-T Tier-0, progetti NSX/tenancy NSX, crittografia VM e CMK con VMware Cloud Director nella soluzione Azure VMware. La crittografia delle macchine virtuali può essere gestita a livello di vCenter. Altre informazioni sul ruolo e le autorizzazioni CloudAdmin in Architettura - Identità e accesso

Come è supportato VMware Cloud Director nella soluzione Azure VMware?

VMware Cloud Director nella soluzione Azure VMware è supportato solo per i clienti e gli host aziendali idonei. I clienti di VMware Cloud Director (Porta la Tua Licenza) devono aprire direttamente un ticket di supporto con Broadcom per problemi relativi a VMware Cloud Director. I clienti non BYOL aprono tutti i ticket di supporto per il supporto Tecnico Microsoft. I team di supporto di Broadcom e Microsoft collaborano in base alle esigenze per risolvere i problemi di VMware Cloud Director nella soluzione Azure VMware. Per saperne di più, contatta il team del tuo account.

Matrice di responsabilità di VMware Cloud Director nella soluzione Azure VMware

Il cliente è responsabile dell'installazione, della configurazione, del monitoraggio e della gestione del ciclo di vita di VMware Cloud Director. Include l'applicazione di patch alla sicurezza e l'aggiornamento di VMware Cloud Director. Informazioni sulla matrice di responsabilità della soluzione Azure VMware.

È possibile usare l'archiviazione non vSAN usando VMware Cloud Director con la soluzione Azure VMware?

È possibile configurare l'archiviazione esterna, ad esempio Archiviazione file di rete di Azure con VMware Cloud Director nella soluzione Azure VMware. Altre informazioni sul collegamento di archivi dati di Azure NetApp Files alle macchine virtuali della soluzione Azure VMware

È necessario eseguire personalizzazioni nel cloud privato prima di integrarla con VMware Cloud Director?

Creare un ticket di supporto per eseguire la personalizzazione in NSX-T prima di integrarla con VMware Cloud Director e prima di importare NSX-T livello 0 come gateway provider.

Come importare il certificato VMCA dalla soluzione Azure VMware a VMware Cloud Director?

Per integrare la soluzione Azure VMware con VMware Cloud Director, è necessario recuperare manualmente il certificato VMCA vCenter passando a https://vcenterFQDN e quindi selezionando "Scarica certificato CA radice attendibile". Individuare la VMCA nel contenuto del file ZIP e quindi aggiungerla ai certificati attendibili di VMware Cloud Director. Altre informazioni sull'uso di questo collegamento.

È necessario eseguire questa attività prima di aggiungere il vCenter della Soluzione Azure VMware a VMware Cloud Director. In caso contrario, potrebbe influire sulle funzionalità come il proxy della console, accensione della macchina virtuale con personalizzazione del sistema ospite e caricamenti OVF/Media.

Come eseguire la migrazione dei carichi di lavoro a VMware Cloud Director nella soluzione Azure VMware

La disponibilità di VMware Cloud Director può essere usata per eseguire la migrazione del carico di lavoro VMware Cloud Director nella soluzione VMware Cloud Director nella soluzione Azure VMware.

I tenant di VMware Cloud Director possono eseguire la migrazione self-service unidirezionale dal plug-in Cloud Director Availability vSphere locale oppure eseguire il plug-in Cloud Director Availability dall'istanza di Cloud Director gestita dal provider e spostare i carichi di lavoro nella soluzione Azure VMware.

La disponibilità di VMware Cloud Director può essere abilitata usando i comandi Esegui nella soluzione Azure VMware. Altre informazioni sulla distribuzione della disponibilità di VMware Cloud Director nella soluzione Azure VMware

Come il datacenter virtuale del tenant di VMware Cloud Director accede ai servizi nativi di Azure nella loro rete virtuale di Azure.
