Collegare Azure NetApp Files alle macchine virtuali di soluzione Azure VMware
Azure NetApp Files è un servizio di Azure per la migrazione e l'esecuzione dei carichi di lavoro di file aziendali più impegnativi nel cloud: database, SAP e applicazioni di elaborazione ad alte prestazioni, senza modifiche al codice. Questo articolo illustra come configurare, testare e verificare il volume di Azure NetApp Files come condivisione file per i carichi di lavoro soluzione Azure VMware usando il protocollo NFS (Network File System). Il sistema operativo guest viene eseguito all'interno di macchine virtuali (VM) che accedono ai volumi di Azure NetApp Files.
Azure NetApp Files e soluzione Azure VMware vengono creati nella stessa area di Azure. Azure NetApp Files è disponibile in molte aree di Azure e supporta la replica tra aree. Per informazioni sui metodi di configurazione di Azure NetApp Files, vedere Archiviazione gerarchia di Azure NetApp Files.
Servizi in cui vengono usati Azure NetApp Files:
Connessioni Active Directory: Azure NetApp Files supporta informazioni sulle linee guida per la progettazione e la pianificazione del sito di Dominio di Active Directory Services per Azure NetApp Files.
Protocollo di condivisione: Azure NetApp Files supporta i protocolli SMB (Server Message Block) e NFS (Network File System). Grazie a questo supporto i volumi possono essere montati nel client Linux ed essere mappati nel client Windows.
soluzione Azure VMware: le condivisioni di Azure NetApp Files possono essere montate da macchine virtuali create nell'ambiente soluzione Azure VMware.

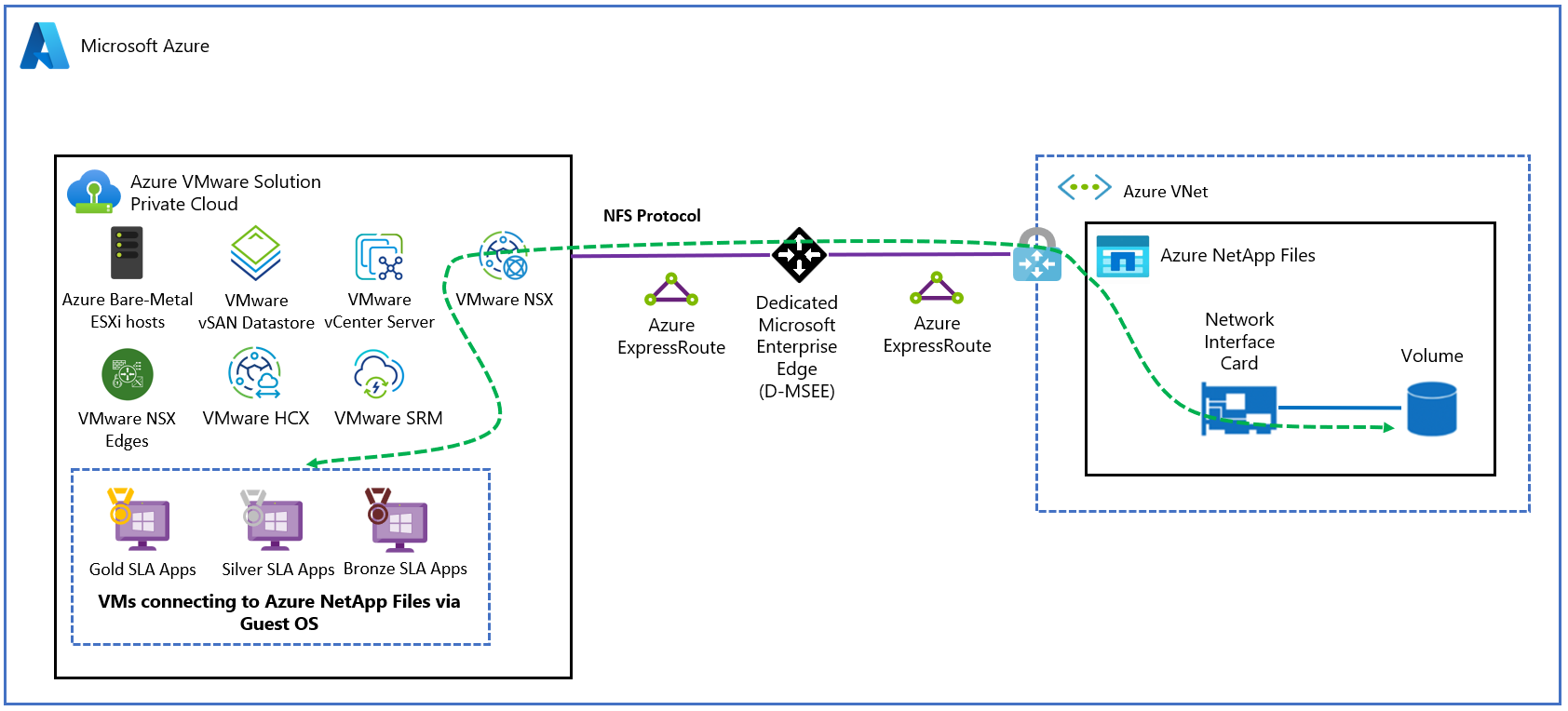

Il diagramma mostra una connessione tramite Azure ExpressRoute a un cloud privato soluzione Azure VMware. L'ambiente di Soluzione Azure VMware accede alla condivisione di Azure NetApp Files montata su macchine virtuali di Soluzione Azure VMware.
Prerequisiti
- Sottoscrizione di Azure con Azure NetApp Files abilitato
- Subnet per Azure NetApp Files
- Macchina virtuale Linux in soluzione Azure VMware
- Macchine virtuali Windows in soluzione Azure VMware
Creare e montare volumi di Azure NetApp Files
Usare la procedura seguente per creare e montare volumi di Azure NetApp Files in soluzione Azure VMware macchine virtuali.
Creare un account NetApp.
Configurare un pool di capacità.
Verificare la preconfigurazione di Azure NetApp Files
Verificare il livello di servizio Azure NetApp Files preconfigurato creato in Azure nel livello di servizio Azure NetApp Files Premium.

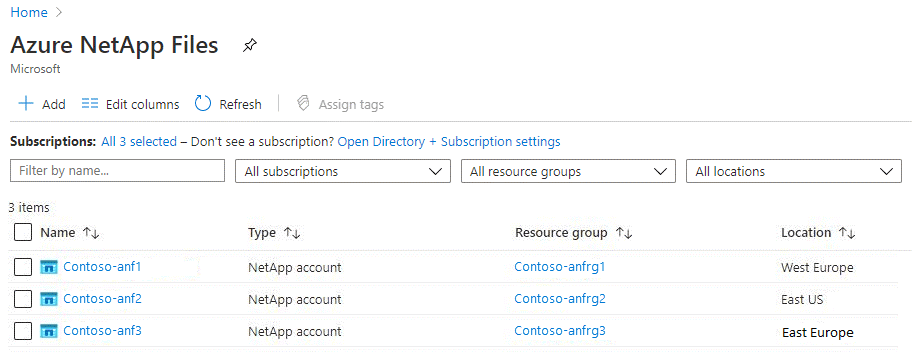

Nella portale di Azure, in ARCHIVIAZIONe selezionare Azure NetApp Files. Viene visualizzato un elenco di Azure NetApp Files configurato.

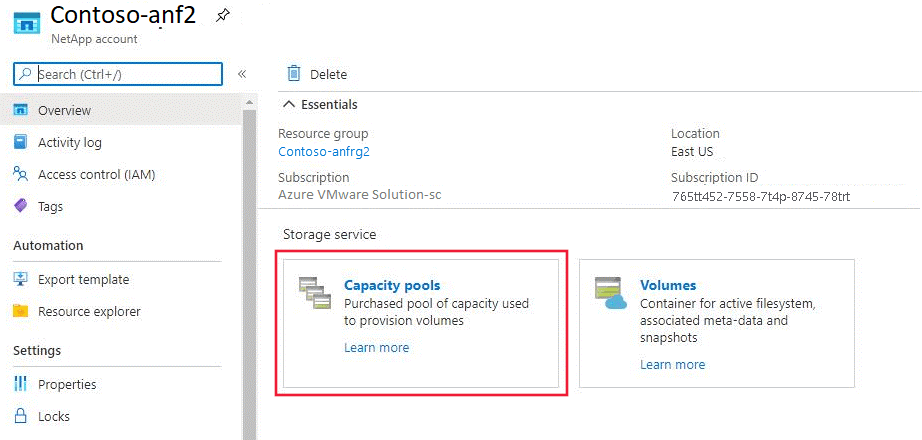

Selezionare un account NetApp Files configurato per visualizzarne le impostazioni. Ad esempio, selezionare Contoso-anf2.
Selezionare Pool di capacità per verificare il pool configurato.
Viene visualizzata la pagina Pool di capacità che mostra la capacità e il livello di servizio. In questo esempio il pool di archiviazione è configurato come 4 TiB con un livello di servizio Premium.

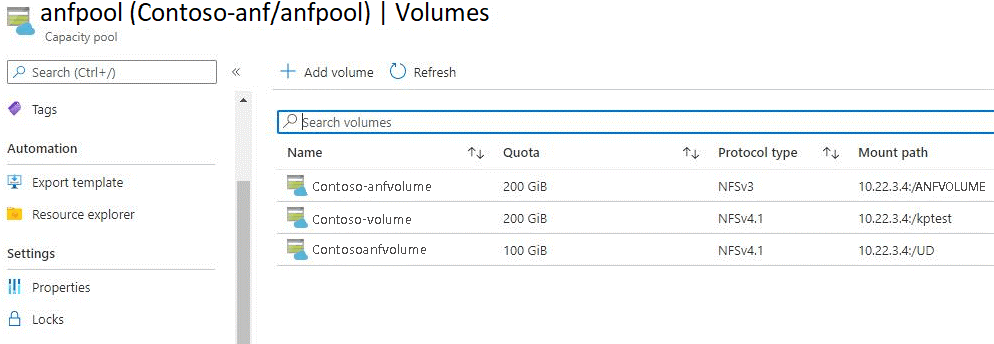

Selezionare Volumi per visualizzare i volumi creati nel pool di capacità. Vedere lo screenshot precedente.
Selezionare un volume per visualizzarne la configurazione.

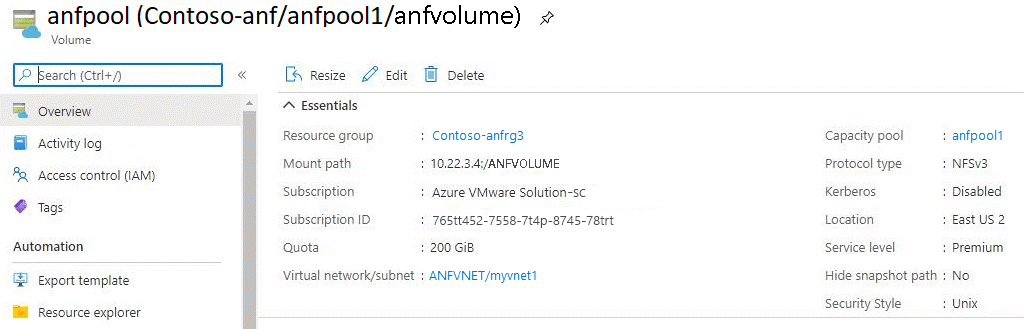

Viene visualizzata una finestra che mostra i dettagli di configurazione del volume.
È possibile notare che anfvolume ha una dimensione di 200 GiB ed è nel pool di capacità anfpool1. Viene esportato come condivisione file NFS tramite 10.22.3.4:/ANFVOLUME. È stato creato un indirizzo IP privato dalla rete virtuale di Azure per Azure NetApp Files e il percorso NFS da montare nella macchina virtuale.
Per informazioni sulle prestazioni del volume di Azure NetApp Files in base alle dimensioni o alla "quota", vedere Considerazioni sulle prestazioni per Azure NetApp Files.
Verificare il mapping delle condivisioni di macchine virtuali preconfigurato soluzione Azure VMware
Per rendere accessibile la condivisione di Azure NetApp Files alla macchina virtuale soluzione Azure VMware, è necessario comprendere il mapping di condivisioni SMB e NFS. Dopo aver configurato i volumi SMB o NFS, è possibile montarli come documentato qui.
Condivisione SMB: creare una connessione Active Directory prima di distribuire un volume SMB. I controller di dominio specificati devono essere accessibili dalla subnet delegata di Azure NetApp Files per una connessione corretta. Dopo aver configurato Active Directory all'interno dell'account Azure NetApp Files, viene visualizzato come elemento selezionabile durante la creazione di volumi SMB.
Condivisione NFS: Azure NetApp Files contribuisce alla creazione dei volumi usando NFS o il doppio protocollo (NFS e SMB). L'utilizzo della capacità di un volume concorre al calcolo della capacità di cui è stato effettuato il provisioning del pool. NFS può essere montato nel server Linux usando le righe di comando o /etc/fstab.
Passaggi successivi
Dopo aver trattato l'integrazione di Azure NetApp Files con i carichi di lavoro soluzione Azure VMware, vedere altre informazioni:
